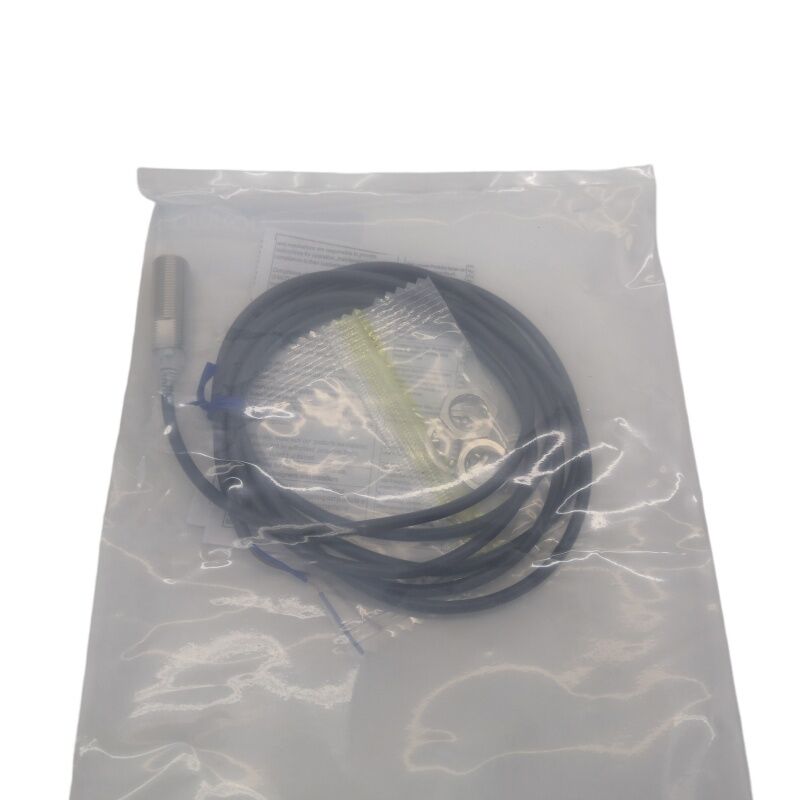

مفتاح المقربة الجديد في الصندوق E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N | مستشعر تقارب حثي — M12 محمي، 3 مم عادي مفتوح، DC ثنائي السلك، 10-30VDC، 1kHz، مؤشر LED مزدوج، IP67 مقاوم للزيت، كابل مسبق التوصيل بطول 2 متر

نظرة عامة

إن مستشعر Omron E2E-X3D1-N هو مستشعر تقارب حثي محمي M12 بمسافة استشعار 3 مم ومخرج عادي مفتوح ثنائي السلك DC، مسبق التوصيل بكابل PVC مقاوم للزيت بطول 2 متر.

إنه الإصدار ذو الكابل من منصة مستشعرات E2E-X3D1 — "N" يشير إلى البناء المسبق التوصيل بدون موصل ميداني — مما يجعله الخيار المباشر للتوصيل للتركيبات التي يُفضل فيها توصيل كابل بشريط طرفي بدلاً من نظام موصل M12 سريع الفصل.

ضمن سلسلة E2E من Omron، يحتل X3D1-N بحجم جسم M12 مكانًا عمليًا في المنتصف. يمثل خيط M12 ومسافة الاستشعار 3 مم التركيبة الأكثر استخدامًا للحجم والنطاق في تطبيقات أدوات الآلات الصناعية العامة والأتمتة.

الترقية من M8 (استشعار 2 مم) إلى M12 (استشعار 3 مم) تضيف مليمترًا من مسافة الكشف — مما يقلل من الحساسية للانحراف في التركيب، وتغير سطح الهدف، والتمدد الحراري الهيكلي الذي يمكن أن يحول فجوة الاستشعار الفعلية بعيدًا عن قيمتها المحددة أثناء الإنتاج.

الكابل المسبق التوصيل بطول 2 متر مناسب لتكوينات الآلات حيث يقع المستشعر على بعد بضعة أمتار من لوحة التحكم أو صندوق الأطراف.

لا حاجة لجدول تعيين دبابيس الموصل، ولا موصل ميداني للشراء أو التجميع — يصل المستشعر بأطراف أسلاكه عارية وجاهزة للتوصيل الطرفي.

للتركيبات ذات الاهتزازات العالية أو التطبيقات التي تتطلب استبدال المستشعر دون فصل مسارات الكابلات الثابتة، يوفر إصدار موصل M1G نفس المواصفات الكهربائية مع واجهة M12 قابلة للفصل ميدانيًا.

المواصفات الرئيسية

مؤشرات LED مزدوجة — التشغيل مدمج في الهيكل

يحمل E2E-X3D1-N مؤشرين LED يخدمان وظائف منفصلة ومتكاملة. يعكس مؤشر LED الأحمر حالة الإخراج — مضاء عند توصيل الإخراج، مطفأ عند فتحه — مما يوفر تأكيدًا تشغيليًا مستمرًا بدون أداة تشخيص.

يشير مؤشر LED الأخضر إلى ما إذا كان الهدف ضمن نطاق الضبط 0-2.4 مم، مما يدل على أن المستشعر يعمل في منطقة الكشف الموثوقة بدلاً من هامش قدرة الاستشعار الخاصة به.

أثناء التركيب، يعد مؤشر LED الأخضر أداة التشغيل الأساسية. مع تجميع الآلة، ووضع الهدف، وتطبيق الطاقة، يؤكد مؤشر LED الأخضر الثابت أن الفجوة الحالية ضمن مسافة الضبط الموثوقة.

إذا فشل المؤشر الأخضر في الإضاءة أو ومض أثناء حركة الهدف، فإن الفجوة تتجاوز مسافة الضبط وتحتاج إلى تعديل موضع التركيب.

هذا يلغي ضبط الفجوة بالتجربة والخطأ ويقلل الوقت بين أول تشغيل وتشغيل موثوق به مؤكد إلى فحص بصري.

DC ثنائي السلك عادي مفتوح — البساطة مع قيود محددة

يضع دائرة DC ثنائية السلك المستشعر في سلسلة مع الحمل بين الإمداد الموجب والمشترك. عندما لا يكون هناك هدف، يكون الإخراج مفتوحًا مع تسرب 0.8 مللي أمبير.

عندما يدخل هدف إلى مجال 3 مم، يقوم الإخراج بالتوصيل وتتدفق التيار عبر الحمل.

موصلان — موجب وحمل — يحملان وظيفة الإمداد والإشارة، مما يلغي سلك الإمداد المخصص لتصميمات المستشعرات ثلاثية الأسلاك.

القيود العملية ضئيلة: يجب أن يكون تيار الحمل 3 مللي أمبير على الأقل للتبديل الموثوق (يتم تلبيته بواسطة جميع مدخلات PLC الرقمية القياسية)، ويجب ألا يصل تيار التسرب 0.8 مللي أمبير إلى عتبة التشغيل للمدخل (مدخلات PLC القياسية 24 فولت تعمل عند 5 مللي أمبير أو أكثر، تاركة تسرب 0.8 مللي أمبير بعيدًا).

لأي حمل بخصائص تيار غير عادية، تحقق من كلا المعلمتين قبل التركيب.

يقوم واقي التيار الزائد وحماية الدائرة القصيرة للمستشعر بامتصاص أخطاء التركيب وزوال الحمل الحثي التي قد تتلف مرحلة الإخراج بخلاف ذلك.

التركيب المسطح المحمي — تعدد الاستخدامات الميداني

يركز التدريع الداخلي مجال الاستشعار الكهرومغناطيسي محوريًا، مما يمنع المجال الجانبي الذي سيتم امتصاصه بواسطة المعدن المحيط في تركيب دعامة معدنية.

يتم تثبيت E2E-X3D1-N في فتحات M12 × 1 مم، ويتم تركيبه بشكل مسطح أو غائر في المعدن، ويتم تثبيته باستخدام صواميل قفل M12 قياسية.

للتركيبات التي تتطلب أن يكون وجه المستشعر بعيدًا عن سطح المعدن، توفر نطاق مسافة الضبط (0-2.4 مم) هامش التعديل دون تغيير تكوين التركيب الميكانيكي.

الأسئلة الشائعة

س 1: ما هي واجهة التوصيل لـ E2E-X3D1-N — كيف يتم توصيل الكابل بلوحة التحكم؟

يتم شحن E2E-X3D1-N مع كابل PVC مقاوم للزيت بطول 2 متر ينتهي بأطراف أسلاك عارية. يتم توفير موصلين: سلك بني (إمداد موجب — قم بالتوصيل بـ +24 فولت تيار مستمر) وسلك أزرق (حمل/إخراج — قم بالتوصيل في سلسلة مع الحمل إلى المشترك).

تستقبل براغي الأطراف في لوحة التحكم أو صندوق توصيل الآلة الأطراف العارية مباشرة. لا يلزم محول موصل أو أداة بخلاف مفك براغي.

س 2: كيف يؤثر تردد التبديل 1 كيلو هرتز على اختيار هذا المستشعر لتطبيقات العد؟

عند 1 كيلو هرتز، يكمل المستشعر 1000 دورة كشف كاملة تشغيل/إيقاف في الثانية. للعد الموثوق، يجب أن يظل كل هدف ضمن مجال الاستشعار لمدة دورة كاملة واحدة على الأقل — مما يعني أنه قد يتم تفويت الأهداف الصغيرة سريعة الحركة جدًا.

حد عملي: الأهداف التي تمر بسرعة 1 م/ث عبر منطقة استشعار 3 مم تنتقل في حوالي 3 مللي ثانية، وتغطي 4.5 دورة تبديل عند 1 كيلو هرتز — موثوق. عند 10 م/ث، ينخفض وقت الانتقال إلى 0.3 مللي ثانية، أقل من دورة واحدة.

للتطبيقات ذات مجموعات الأهداف سريعة الحركة، احسب وقت الانتقال المتوقع مقابل فترة 1 كيلو هرتز لتأكيد العد الموثوق.

س 3: الكائن القياسي للاستشعار هو حديد 12 × 12 × 1 مم — ما هو الانخفاض الذي ينطبق على أهداف الألومنيوم؟

للألومنيوم عامل تصحيح يبلغ حوالي 0.3-0.4 × لمستشعرات M12 المحمية E2E. بالنسبة لـ E2E-X3D1-N بتصنيف حديد 3 مم، تنتج أهداف الألومنيوم بنفس الحجم مسافة تبديل فعالة تبلغ حوالي 0.9-1.2 مم.

الأهداف الألومنيوم الأصغر تنخفض أكثر. عند اكتشاف الألومنيوم في تطبيقات الآلات، قم بقياس نقطة التبديل الفعلية بالجزء المحدد وتحقق منها مقابل فجوة التركيب قبل تثبيت موضع المستشعر.

س 4: هل يمكن استبدال E2E-X3D1-N بإصدار موصل M1G دون تغيير أسلاك PLC؟

المواصفات الاستشعارية ودائرة الإخراج وجهد الإمداد متطابقة بين E2E-X3D1-N (كابل) و E2E-X3D1-M1G (موصل M12).

يتطلب الاستبدال بإصدار الموصل شراء تجميع كابل ميداني M12 متوافق وتوجيهه إلى طرف PLC — يمكن أن تظل أسلاك شريط طرفي PLC دون تغيير، مع إضافة الكابل الميداني فقط بين الطرف وموصل المستشعر.

يجب أن يتطابق ترتيب دبابيس الموصل (بني = دبوس 1 = +V، أزرق = دبوس 4 = 0V) مع أسلاك تجميع الكابل.

س 5: هل يتطلب E2E-X3D1-N أي تعديل بعد التركيب؟

لا يلزم إجراء أي تعديل. المستشعر معاير في المصنع لمسافة استشعار اسمية تبلغ 3 مم.

بعد التركيب بفجوة ضمن نطاق الضبط 0-2.4 مم وتوصيل الأسلاك، تحقق من التشغيل عن طريق التأكد من إضاءة مؤشر LED الأحمر عند وجود الهدف وإضاءة مؤشر LED الأخضر بثبات (مما يشير إلى أن الفجوة ضمن مسافة الضبط الموثوقة).

إذا كان مؤشر LED الأخضر مطفأً أو غير مستقر، قلل الفجوة حتى يضيء بثبات. لا يلزم وجود مقياس جهد أو برمجة.
