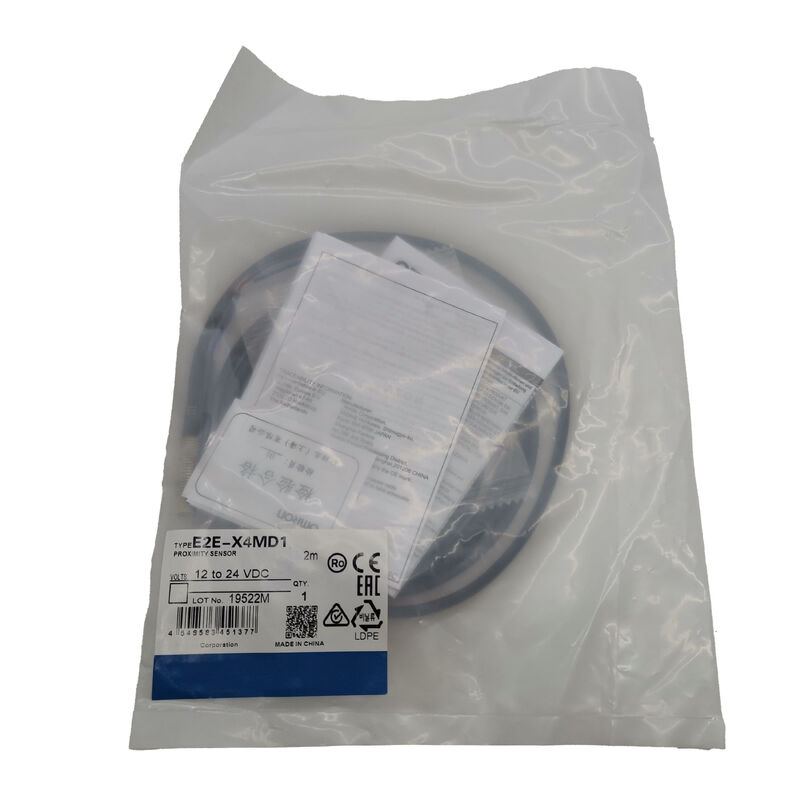

مفتاح القرب E2E-X4MD1 E2EX4MD1

أومرون E2E-X4MD1 | مستشعر تقارب حثي — M8 غير محمي، 4 مم مفتوح عادةً، 2 سلك DC، 10-30 فولت تيار مستمر، 1 كيلو هرتز، مزدوج LED، فولاذ مقاوم للصدأ، IP67، كابل 2 متر

نظرة عامة

إن مستشعر التقارب الحثي غير المحمي من أومرون E2E-X4MD1 هو مستشعر تقارب حثي غير محمي من طراز M8 يوفر مسافة استشعار تبلغ 4 مم مع خرج مفتوح عادةً بـ 2 سلك DC.في مصفوفة مستشعرات E2E من أومرون، يشير التعيين "MD" إلى النوع المتوسط المدى غير المحمي (غير المتدفق) من طراز M8 — وهو الطراز الذي يتم فيه تعظيم قدرة الاستشعار لجسم M8 عن طريق إزالة حلقة الحماية الداخلية، مما يوسع المجال الكهرومغناطيسي جانبيًا وكذلك إلى الأمام، وتحقيق نطاق اكتشاف يبلغ 4 مم من غلاف ينتج عنه 2 مم فقط في حالة البناء المحمي.المقايضة هي قيد التركيب: بدون حماية داخلية، يتم امتصاص المجال الممتد جانبيًا للمستشعر بواسطة المعدن المحيط إذا كان وجه المستشعر متدفقًا مع دعامة معدنية.

يتطلب التركيب غير المحمي منطقة خالية من المعادن حول وجه الاستشعار — يجب أن يبرز المستشعر من فتحة التثبيت الخاصة به، مع وجود السطح المعدني المحيط خلف طرف المستشعر النشط على مسافة محددة.

هذا مطلب تركيب يمكن إدارته في معظم التطبيقات؛ عندما يكون نطاق الاستشعار الأطول داخل جسم M8 المدمج أكثر أهمية من القدرة على التركيب المتدفق في المعدن، فإن E2E-X4MD1 هو الاختيار الصحيح.

يتميز الغلاف المصنوع من الفولاذ المقاوم للصدأ (SUS303) وسطح الاستشعار المقاوم للزيت PBT عن مستشعرات التقارب القياسية التي تستخدم أغلفة نحاسية أو زنكية — وهي مواد أكثر عرضة للسوائل المبردة القلوية وسوائل القطع المكلورة الموجودة في بيئات أدوات الآلات.

يحافظ كل من الغلاف وسطح الاستشعار على دقتهما الأبعاد وسلامتهما الكيميائية في التعرض المستمر للسوائل.

المواصفات الرئيسية

المعلمة

القيمة

إزالة الدرع تسمح للمجال بالتوسع في جميع الاتجاهات من الملف، مما ينتج عنه حجم استشعار أكبر ونطاق أطول بتكلفة امتداد المجال الجانبي.

في حجم جسم M8، يحقق E2E المحمي 2 مم؛ يحقق E2E-X4MD1 غير المحمي 4 مم من نفس قطر الجسم.

هذه الزيادة البالغة 2 مم — تحسن بنسبة 100% في مسافة الاستشعار — مهمة في التطبيقات التي يكون فيها مسار اقتراب الهدف مقيدًا بهندسة الآلة ولا يمكن أن يقترب أكثر من 4 مم من وجه المستشعر، أو عندما يكون الهدف أصغر من لوحة الاختبار القياسية وتوفر مسافة الاستشعار الإضافية تعويضًا جزئيًا عن مساحة الهدف المخفضة.

مسافة التفاضل القصوى البالغة 15% (مقابل 10% للموديلات المحمية) تعكس خاصية التبديل الأكثر نعومة بطبيعتها للمستشعرات غير المحمية.

تتغير نقطة التبديل في منطقة أكبر قليلاً مع اقتراب الهدف وتراجعه من اتجاهات مختلفة — لا يمثل ذلك مشكلة لاكتشاف الموضع في مسارات السفر المتحكم فيها، ولكنه يستحق الملاحظة لمتطلبات تكرار الموضع عالية الدقة.

مؤشر LED مزدوج + تأخير خرج التشخيص

مثل موديلات E2E الأخرى ذات التصميم المزدوج المؤشر، يحمل E2E-X4MD1 كلاً من مؤشر LED أحمر للخرج ومؤشر LED أخضر لنطاق الضبط. يؤكد مؤشر LED الأحمر كل حدث اكتشاف على الفور؛ يؤكد مؤشر LED الأخضر أن المستشعر يعمل ضمن نطاق الضبط الموثوق به البالغ 0-3.2 مم، مما يوفر فحصًا مستمرًا لصحة التركيب أثناء الإنتاج.

تأخير خرج التشخيص من 0.3 إلى 1 ثانية هو ميزة محددة لهذا الطراز: في تكوينات التشخيص الذاتي، يراقب المستشعر حالة تشغيله ويولد إشارة خرج متأخرة عند تحديد حالة تشخيص (مثل التشغيل بالقرب من حد نطاق الاستشعار أو اكتشاف شذوذ).

في تطبيقات استشعار الموضع القياسية، يعد هذا التأخير جزءًا من وظيفة التشخيص للمستشعر بدلاً من خرج التبديل الأساسي — تحقق من تكوين الأسلاك المحدد مقابل وثائق دائرة خرج المستشعر عند دمج مراقبة خرج التشخيص في نظام التحكم.

الجهد المتبقي وتوافق الحمل

ينطبق الجهد المتبقي البالغ 3 فولت كحد أقصى على دائرة الخرج عندما يكون المستشعر موصلاً — مع كابل 2 متر عند الحمل المقنن. في نظام إمداد 24 فولت تيار مستمر، يعني الجهد المتبقي 3 فولت أن الحمل يرى حوالي 21 فولت عندما يكون خرج المستشعر قيد التشغيل. بالنسبة لبطاقات إدخال PLC القياسية بحد أدنى للجهد التشغيلي يبلغ 11 فولت، فإن هذا ضمن المواصفات.

بالنسبة لأجهزة الحمل ذات جهود التشغيل الدنيا الأعلى (بعض ملفات المرحلات القديمة أو أضواء الإشارة المصممة للتشغيل الكامل 24 فولت)، تحقق من أن 21 فولت عند طرف الحمل كافية لتنشيط الجهاز بشكل موثوق في جميع الظروف بما في ذلك تحمل جهد الإمداد المنخفض.

الأسئلة الشائعة

س 1: ما هي "المنطقة الخالية من المعادن" المطلوبة للتركيب غير المحمي لـ E2E-X4MD1؟

تحدد أومرون منطقة التثبيت الخالية من المعادن في وثائق تركيب سلسلة E2E بناءً على قطر جسم المستشعر. بالنسبة للمستشعرات غير المحمية من طراز M8، يجب أن تكون فتحة الدعامة المعدنية مشطوفة أو غاطسة بحيث لا توجد مادة معدنية ضمن حوالي 1 × قطر جسم المستشعر (8 مم) من محيط وجه الاستشعار.

يجب أن يبرز طرف المستشعر من فتحة التثبيت بمسافة محددة. يتم توفير هذه الأبعاد في رسومات التركيب الخاصة بأومرون وتختلف قليلاً حسب حجم الجسم ومسافة الاستشعار — تحقق دائمًا من بيانات كتالوج E2E للموديلات غير المحمية من طراز M8.

س 2: جسم الاستشعار القياسي هو حديد 20 × 20 × 1 مم — أكبر من هدف المستشعر M12 البالغ 12 × 12 مم. لماذا؟

تعوض مساحة الهدف القياسية الأكبر عن المجال الحثي الأوسع والأقل تركيزًا للمستشعر غير المحمي. تنبعث المستشعرات الحثية غير المحمية مجالًا كهرومغناطيسيًا أوسع من الأنواع المحمية، مما يتطلب مساحة هدف أكبر لإعادة تدفق كافٍ إلى المستقبل للتبديل الموثوق.

تضمن لوحة الاختبار 20 × 20 مم أن توصيف الاستشعار يعكس تغطية المجال عبر هندسة المجال غير المحمي بالكامل. في التطبيقات التي يكون فيها الهدف الفعلي أصغر من 20 × 20 مم، قم بقياس مسافة الاستشعار الفعلية بالهدف الحقيقي — قد يكون النطاق الفعال أقصر اعتمادًا على مساحة الهدف.

س 3: هل يمكن لـ E2E-X4MD1 اكتشاف المعادن غير الحديدية مثل الألومنيوم أو النحاس؟

نعم، ولكن بمسافات استشعار فعالة أقصر. المعادن غير الحديدية لها عوامل تصحيح بالنسبة للحديد: الألومنيوم حوالي 0.3-0.4 ×، النحاس الأصفر حوالي 0.4-0.5 ×، النحاس حوالي 0.3 ×. عند مسافة استشعار حديد تبلغ 4 مم، تنتج أهداف الألومنيوم نطاقًا فعالًا يبلغ حوالي 1.2-1.6 مم — لا يزال قابلاً للاكتشاف ولكنه يتطلب فجوة تركيب أقرب بكثير. تحقق دائمًا من سبيكة المعدن المحددة وسمكها وأبعاد الهدف، حيث يؤثر تكوين السبيكة بشكل كبير على عامل التصحيح.

س 4: درجة حرارة التشغيل هي -25 درجة مئوية إلى +70 درجة مئوية للمستشعر، و -40 درجة مئوية إلى +85 درجة مئوية للتخزين. هل هناك فترة تشغيل أولية بعد التخزين البارد؟

لا يلزم إجراء إجراء تشغيل أولي محدد، ولكن بعد التخزين في درجات حرارة منخفضة جدًا (أقل من -25 درجة مئوية) يجب السماح للمستشعر بالتوازن مع درجة حرارة التشغيل قبل الاستخدام. تشغيل مستشعر حثي عندما تكون مكوناته الداخلية أقل من الحد الأدنى للتشغيل المقنن يخاطر بتكوين تكثف داخل الغلاف إذا كان هناك رطوبة محيطة، وقد لا تعمل المكونات الإلكترونية ضمن المواصفات حتى ضمن نطاق درجة حرارة التشغيل.

الممارسة الصناعية القياسية هي جلب المستشعرات المخزنة في البرد إلى درجة حرارة التشغيل في بيئة نظيفة وجافة قبل التركيب.

س 5: ما هو الفرق بين طرازي E2E-X4MD1 و E2E-X4MD2؟

يشير اللاحقة D1 إلى خرج مفتوح عادةً (NO) — يوصل الخرج عند اكتشاف الهدف.

اللاحقة D2 هي النوع المغلق عادةً (NC) — يوصل الخرج عندما لا يكون هناك هدف ويفتح عند اكتشاف الهدف. جميع المواصفات الأخرى (مسافة الاستشعار، الغلاف، التردد، الإمداد، الكابل) متطابقة.

اختر D1 لدوائر اكتشاف الوجود القياسية حيث يؤدي اكتشاف الهدف إلى تنشيط الحمل؛ اختر D2 لدوائر الأمان أو التطبيقات ذات المنطق العكسي حيث يلزم وجود خرج في حالة الخمول.
