| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |

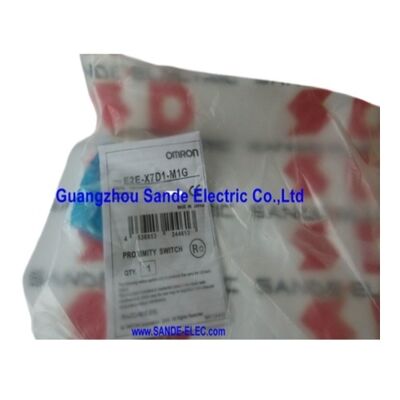

| رقم الموديل | E2E-X7D1-M1G |
الـأومرون E2E-X7D1-M1Gهو جهاز استشعار مقرب من نوع M18 محمي مع مسافة استشعار 7 ملم ومخرج DC 2-wire مفتوح عادة ، ويتصل عبر مكون حقل M12 IEC-pinout.
غطاءه من الفولاذ المقاوم للصدأ، درجة حماية مزدوجة IP67 / IP69K، and resistance to heat and industrial detergents set it apart from standard industrial proximity sensors designed purely for machine tool coolant environments — the E2E-X7D1-M1G is built for the harsher chemical and thermal conditions found in food processing، إنتاج المشروبات، تصنيع الأدوية، وأنظمة الغسيل الصناعية.
واجهة رابط M12 على هذا المستشعر ليست مجرد سهولة سلكية في البيئات التي يتم فيها تنظيف المستشعر بانتظام أو غسله أو بخارها ، يوفر رابط M12نقطة فصل خالية من الأدوات لاستبدال أجهزة الاستشعار أو الصيانة دون إزعاج تشغيل الكابل الثابت.
الاتصالات ذات الخيوط من الفولاذ المقاوم للصدأ تحافظ على سلامة الختم من خلال دورات التعقيم المتكررة أفضل بكثير من الاتصالات البلاستيكيةو M12 ترتيب دبوس IEC هو المعيار المعتمد للأجهزة الصناعية لغسل البيئة.
مع طول 53 ملم و 38 ملم من طول الخيوط، يوفر E2E-X7D1-M1G عمق ارتباط كبير الخيوط من خلال جدران الماكينة، إطارات المعدات، or sanitary mounting blocks — the longer thread length compared to standard M18 sensors ensures secure mounting even in stainless steel structures where the full thread depth is needed for mechanical stability against vibration and machine-cycle loading.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 7 ملم (±10٪) |
| تحديد المسافة | 0 ¥5.6 ملم |
| السكن | M18 × 1mm ، الفولاذ المقاوم للصدأ ، محمي |
| الناتج | سلك DC 2 ، NO ، مستقطب |
| فولتاج التغذية | 1224 فولت DC |
| نطاق العمل | 10 ′′30 فولت DC |
| قدرة التبديل | 3 ‰ 100 mA |
| تيار التسرب | 0.8 mA على الأكثر |
| تردد الاستجابة | 500 هرتز |
| الاتصال | رابط M12 IEC |
| الطول الإجمالي | 53 ملم |
| طول الخيط | 38 ملم |
| تصنيف الملكية الفكرية | IP67 / IP69K |
| الخصائص الخاصة | مقاومة الحرارة، مقاومة المنظفات |
IP67 يغطي استبعاد الغبار الكامل والغمر المؤقت إلى 1 متر لمدة 30 دقيقة ✓ حماية ضد سائل التبريد للآلة ، والبرق من عمليات التنظيف ،والسائل المجمّع في موقع تركيب جهاز الاستشعار.
هذا هو الخط الأساسي لأي مستشعر قرب صناعي مثبت في بيئات الآلات الرطبة.
IP69K يمتد الحماية على وجه التحديد للضغط العاليالتنظيف عالية درجة الحرارة: معيار الاختبار IEC 60529 الذي يوجه المياه المحمية (على 80 درجة مئوية على الأقل) في ضغط مرتفع من زوايا متعددة على مسافة قريبة (10-15 سم).
هذه هي حالة غسل في مرافق معالجة الأغذية والصيدلة حيث يجب تنظيف المعدات بالماء الساخن، البخار،أو محلولات التنظيف الغذائية دون تفكيك أو حماية أجهزة الاستشعار الفردية.
A sensor carrying IP67 alone will not necessarily withstand IP69K conditions — the sealing design must independently handle both immersion sealing (gasket compression at static pressure) and high-pressure jet resistance (dynamic pressure against exposed surfaces and interfaces).
تصنيف IP67 / IP69K المزدوج لـ E2E-X7D1-M1G يؤكد أن التصميم قد تم تأهيله مقابل كلتا أساليب الاختبار ،مما يجعلها خيارًا مناسبًا أينما كانت إجراءات التنظيف العادية (CIP) أو SIP (البخار في المكان) جزءًا من بروتوكول النظافة القياسي للمنشأة.
الانتقال من M12 إلى M18 حجم الجسم يجلب مسافة الاستشعار من 3mm إلى 7mm أكثر من مضاعفة المسافة العاملة.فجوة 7 ملم تتسع للتسامحات الأبعاد من الهياكل المصنوعة من الفولاذ المقاوم للصدأ، التوسع الحراري لأطراف الآلة المعدنية بين بدء البرد ودرجة حرارة التشغيل ،والمساحة الفيزيائية اللازمة لمنع الاتصال بين وجه جهاز الاستشعار والهدف تحت مستويات الاهتزاز المعتادة في أجهزة نقل وتعبئة معالجة الأغذية.
يمنح مسافة ضبط 0 ̊5.6 ملم المثبت منطقة عمل واسعة ومستقرة تتغير فيها نقطة التبديل أقل من 10 ٪ مع درجة الحرارة عبر نطاق التشغيل الكامل من - 25 °C إلى + 70 °C.
في العمليات الصحية التي تكون فيها دورات درجة الحرارة من الغلاف إلى الغسل الساخن إلى درجة حرارة عملية التشغيل روتينية،هذا الاستقرار الحراري لنقطة التبديل يمنع الزيارات الخاطئة أثناء انتقال درجة الحرارة.
ويتزامن مرفق IEC-pin M12 على E2E-X7D1-M1G مع مجموعات الكابلات الميدانية القياسية المرموقة M12 باستخدام ترتيب IEC للدبوس: الدبوس 1 (البني) = +V إمداد ، الدبوس 4 (الأزرق) = مخرج / شائع.
في بيئات الغسيل ، توفر اتصالات أجهزة الاستشعار القابلة للاستبدال في الميدان وقت توقف الصيانة:يمكن استبدال جهاز الاستشعار عن طريق فصل كابل M12 دور ربع واحد و التداول في البديل دون الوصول إلى خط الكابل أو لمس الشرائط النهائية في لوحة التحكم.
طوق القفل المزدوج M12 يحافظ على تصنيف الختم IP69K عندما يتم تشغيله بالكامل.
بالنسبة لتطبيقات الغسيل، تأكد من أن جهاز توصيل كابل M12 المزدوج يحمل أيضاً الختم المناسب مع تصنيف IP69K للواجهة الكاملة للحفاظ على مستوى الحماية.
س1: ما هي مواد التنظيف المتوافقة مع غطاء الفولاذ المقاوم للصدأ والمقاومة لمواد التنظيف في E2E-X7D1-M1G؟
غطاء الفولاذ المقاوم للصدأ و سطح استشعار PBT من E2E-X7D1-M1G مقاومة للمواد الكيميائية القاعية CIP (حلول الصودا الكاوستيكية ، هيبوكلوريت الصوديوم) ، المنظفات حمض الفوسفورمركبات الأمونيوم الرباعية المستخدمة في تنظيف مرافق الأغذية والمشروبات.
بالنسبة للأحماض العدوانية (مثل حمض النيتريك في منتجات الألبان CIP) أو المذيبات المتخصصة،التحقق من التوافق الكيميائي المحدد لمادة سطح الاستشعار مقابل تكوين وتركيز عامل التنظيفيشمل التسمية المقاومة لمواد التنظيف بروتوكولات التنظيف القياسية ذات الجودة الغذائية ولكن ليس جميع المذيبات الصناعية.
س2: عند تردد التبديل 500 هرتز، هل E2E-X7D1-M1G مناسب لتطبيقات العد؟
عند 500 هرتز، يحدد المستشعر 500 دورة تشغيل / إيقاف في الثانية.حيث تمر عناصر فردية عبر جهاز الاستشعار بمعدلات تصل إلى 100 في الثانية أو أقل، 500 هرتز يوفر هامش أمان الكشف 5:1.
بالنسبة لخطوط التعبئة أو التعبئة عالية السرعة للغاية حيث تمر البضائع بمئات العناصر في الثانية، تحقق من وقت عبور البضاعة مقابل فترة 500 هرتز.التطبيقات التي تتطلب معدلات اكتشاف أعلى يجب أن تنظر في E2E-X3D1-N أو غيرها من المتغيرات E2E ذات التردد الأعلى.
س3: كيف يجب حماية رابط M12 أثناء غسل IP69K؟
لا يتم تصنيف اتصال M12 بالكامل IP69K إلا عندما يتم مقارنته بموصول كابل M12 متوافق يحمل أيضًا حماية IP69K.يجب حماية جهاز توصيل جهاز الاستشعار غير المزدوج على سبيل المثال أثناء الصيانة القصيرة بواسطة مكبس مكشوف من نوع M12 مع تصنيف IP67 أو IP69K لمنع دخول السوائل إلى دبوس الاتصال.
تأكد دائمًا من أن جسم رابط مجموعة الكابلات M12 يتم تصنيفه بنفس مستوى IP لجهاز الاستشعار للمجموعة الكاملة للحفاظ على مواصفات الختم.
السؤال 4: ما أهمية طول الخيط 38 ملم على هذا المستشعر مقابل مستشعر M18 ذو الطول القياسي؟
أجهزة استشعار M18 E2E القياسية عادة ما تكون طول الخيوط حوالي 30 مم.
طول الخيط 38 ملم على E2E-X7D1-M1G يوفر مشاركة أعمق من خلال جدران التثبيت الأكثر سمكًا مثل إطارات الآلات الفولاذ المقاوم للصدأ ، كتلة التثبيت الصحية ،أو ألواح المعدات في معالجة الأغذية حيث يتم تصنيع الأعضاء الهيكلية من الفولاذ المقاوم للصدأ ذو الجدار السميك.
التفاعل الكبير بين الخيوط يزيد من مقاومة السحب، يحسن من اتصال سطح الختم من خلال سمك اللوحة،وتوزيع قوة مصراع محار القفل على المزيد من حلقات الخيوط لتركيب أكثر استقرارا.
السؤال 5: هل يمكن لجهاز E2E-X7D1-M1G اكتشاف المعادن غير الحديدية المستخدمة في معدات معالجة الأغذية؟ الفولاذ المقاوم للصدأ أو الألومنيوم أو التيتانيوم؟
يتم تصنيف مسافة الاستشعار 7 ملم لوحة اختبار الحديد القياسية. بالنسبة للفولاذ المقاوم للصدأ الأوستنيتي (304 / 316 درجات ، شائعة في معدات الأغذية) ، فإن عامل التصحيح حوالي 0.6 ٪ 0.75 × ،مع مسافة استشعار فعالة تبلغ حوالي 4.2.5.25mm لا يزال ضمن نطاق العمل المفيد للمستشعر لمعظم المنشآت.
الألومنيوم له عامل تصحيح يبلغ حوالي 0.3 ∼ 0.4 × (فعال 2.1 ∼ 2.8 ملم).
التيتانيوم يتصرف على غرار الألومنيوم لأي هدف غير حديدي محدد في تطبيقات الأغذية أو الصيدلةتأكيد مسافة التبديل الفعلية مع الهدف في المنشأة المخطط لها قبل الالتزام بالتصميم الميكانيكي.
