| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E2E-X7D1-N |

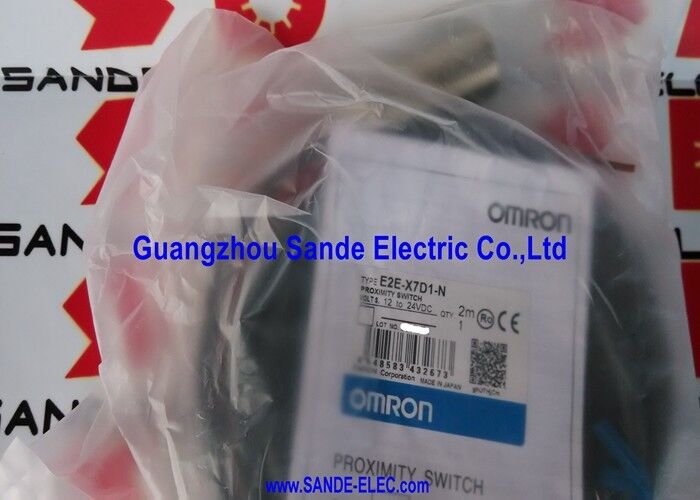

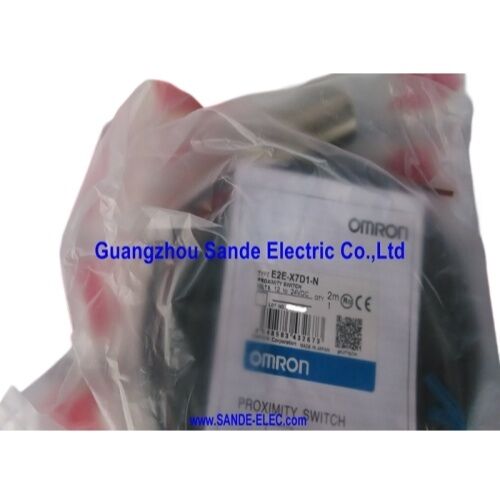

إن مستشعر التقارب الحثي المحمي من أومرون E2E-X7D1-N هو مستشعر تقارب حثي محمي من نوع M18 موصل كجهاز تيار مستمر ثنائي الأسلاك — لا يوجد موصل طاقة منفصل، فقط سلكان يربطان المستشعر بدائرة الحمل بين مصدر التيار المستمر الموجب والحمل.يكتشف الأهداف المعدنية الحديدية حتى مسافة 7 مم ويقوم بتبديل حمل 3–100 مللي أمبير بتردد يصل إلى 500 هرتز، مع تسرب 0.8 مللي أمبير في حالة الإيقاف وحماية IP67 ضد دخول الغبار والغمر المؤقت.دائرة التيار المستمر ثنائية الأسلاك متطابقة هيكليًا مع مفتاح ميكانيكي موصل على التوالي مع حمله: سلك واحد لمصدر الطاقة الموجب، وسلك واحد للحمل، والحمل إلى عودة المصدر.
عند وجود هدف، تقوم الدائرة الداخلية للمستشعر بالتوصيل ويمر التيار عبر الحمل.
عند غياب الهدف، تكون الدائرة مفتوحة — بصرف النظر عن تسرب 0.8 مللي أمبير الذي يمر عبر الحمل حتى في حالة الإيقاف. لا تتطلب بنية السلكين سلك طاقة خارجي وتبسط توصيلات اللوحة في الآلات التي يكون فيها كل موصل مهمًا، بينما يمنع التصميم المستقطب التلف الناتج عن توصيلات المصدر المعكوسة.
يوفر مؤشران للحالة — مؤشر تشغيل أحمر يوضح حالة الخرج الحالية ومؤشر ضبط أخضر يؤكد أن الهدف ضمن نطاق الضبط القابل للاستخدام — تغذية راجعة للتكليف لم توفرها مستشعرات السلكين من الأجيال القديمة.
المؤشر الأخضر مفيد بشكل خاص أثناء الإعداد: يضيء عندما تكون مسافة الهدف ضمن نطاق الضبط 0–5.6 مم، مما يؤكد أن فجوة التركيب ضمن نطاق الاستشعار وضمن المنطقة التي يكون فيها التبديل المستقر والخالي من الارتداد موثوقًا به.
المواصفات الرئيسية
المعلمة
| مسافة الاستشعار | 7 مم (−10% إلى +10%) |
|---|---|
| مسافة الضبط | 0–5.6 مم |
| الهيكل | M18 × 1 مم، محمي |
| الخرج | تيار مستمر ثنائي الأسلاك، عادي، مع استقطاب |
| جهد المصدر | 12–24 فولت تيار مستمر (10–30 فولت تشغيل) |
| قدرة التبديل | 3–100 مللي أمبير |
| تيار التسرب | 0.8 مللي أمبير كحد أقصى |
| تردد التبديل | 500 هرتز |
| هدف قياسي | حديد 18 × 18 × 1 مم |
| تصنيف IP | IP67 + مقاوم للزيت |
| مادة الهيكل | نحاس مطلي بالنيكل / PBT |
| درجة حرارة التشغيل | −25 درجة مئوية إلى +70 درجة مئوية |
| المؤشرات | أحمر (حالة الخرج) + أخضر (نطاق الضبط) |
| الحماية | مانع للارتفاع المفاجئ، حماية من قصر الدائرة |
| الموافقات | CE، EN60947-1، EN60947-5-2 |
| محمي عند M18 — تركيب مسطح مع استشعار 7 مم | تشتمل المستشعرات الحثية المحمية (القابلة للتركيب المسطح) على مجال الاستشعار الكهرومغناطيسي داخل الإسقاط الأمامي لجسم المستشعر، مما يمنع امتداد المجال الجانبي من خلال التدريع المدمج في الهيكل. يمكن تركيب E2E-X7D1-N بحيث يكون وجهه مسطحًا مع سطح دعامة معدنية، محاطًا بالمعدن من جميع الجوانب، دون أن يمتص المعدن المحيط مجال الاستشعار الأمامي ويقلل من نطاق الكشف. |
عادةً ما تحقق المستشعرات المحمية من نوع M18 في فئة E2E القياسية 5–7 مم؛ تصنيف 7 مم لطراز X7 هو نحو الطرف الأعلى مما توفره بنية M18 المحمية.
في تركيبات الدعامة المسطحة، تتوفر فجوة 7 مم كاملة بين وجه المستشعر وأقرب نقطة وصول للهدف، مع توفير نطاق الضبط 0–5.6 مم للمنطقة العاملة حيث يكون الكشف مستقرًا.
الهيكل النحاسي المطلي بالنيكل هو اختيار مواصفات ميكانيكية بالإضافة إلى اختيار مادة: الطلاء بالنيكل يحمي النحاس الأساسي من التأثيرات المسببة للتآكل لزيت القطع، وسائل التبريد، وعوامل التنظيف القلوية المستخدمة في دورات غسيل الآلات، بينما يوفر جسم النحاس الموصلية الحرارية اللازمة لتبديد الحرارة الصغيرة التي تولدها دائرة المذبذب للمستشعر في التشغيل المستمر.
خرج تيار مستمر ثنائي الأسلاك — تيار التسرب واختيار الحمل
يعد الحد الأقصى لتيار التسرب البالغ 0.8 مللي أمبير عبر خرج حالة الإيقاف لـ E2E-X7D1-N هو المواصفات التي تؤثر بشكل مباشر على اختيار الحمل. يمر هذا التيار عبر الحمل المتصل حتى عند عدم وجود هدف. بالنسبة لمعظم بطاقات إدخال PLC — التي تسحب 5–20 مللي أمبير لمنطق 1 ولها عتبة واضحة فوق 2 مللي أمبير — فإن 0.8 مللي أمبير أقل بكثير من عتبة التشغيل ولا يسبب تشغيلًا خاطئًا.
عادةً ما تحقق مقاومات 5.6 كيلو أوم إلى 10 كيلو أوم ذلك بالنسبة لمداخل PLC القياسية 24 فولت دون التأثير بشكل ملحوظ على سلوك المستشعر عندما يكون الخرج موصلاً بنشاط.
الحد الأدنى لتيار الحمل البالغ 3 مللي أمبير مهم بنفس القدر: تتطلب الدائرة الداخلية للمستشعر أن يمر تيار لا يقل عن 3 مللي أمبير للحفاظ على تبديل مستقر.
قد لا توفر الأحمال التي تسحب أقل من 3 مللي أمبير — مداخل PLC عالية المقاومة جدًا في بعض وحدات التحكم الحديثة — تيارًا كافيًا للتشغيل المستقر، مما يؤدي إلى تبديل خرج متقطع أو غير موثوق به.
أسئلة متكررة
س 1: ما هو الفرق بين E2E-X7D1-N (تيار مستمر ثنائي الأسلاك) وإصدار NPN ثلاثي الأسلاك من نفس المستشعر؟
يستخدم إصدار NPN ثلاثي الأسلاك (مثل E2E-X7ME1) سلك إمداد منفصل، وسلك مشترك، وسلك خرج — يقوم ترانزستور الخرج بتبديل الحمل إلى المشترك دون الحاجة إلى حد أدنى لتيار الحمل وتسرب ضئيل.
اختر الإصدار ثنائي الأسلاك لاستبدال بسيط بسلكين للمفاتيح الحدية الميكانيكية؛ اختر الإصدار ثلاثي الأسلاك للأحمال الحساسة (مداخل PLC منخفضة المقاومة، مداخل البوابة المنطقية) التي لا يمكنها تحمل التسرب أو تتطلب تبديلًا خاليًا من الحد الأدنى للتيار.
س 2: يحتوي المستشعر على مصباحين LED — ماذا يشير كل منهما؟
يعكس المصباح الأحمر حالة الخرج الحالية: مضاء عندما يكون الخرج موصلاً (تم اكتشاف الهدف، خرج عادي قيد التشغيل)، مطفأ عندما لا يكون هناك هدف.
المصباح الأخضر هو مؤشر نطاق الضبط: يضيء عندما يكون الهدف ضمن نطاق الضبط 0–5.6 مم — مما يؤكد أن فجوة التركيب مناسبة للتبديل المستقر. أثناء الإعداد، يجب أن يكون المصباح الأخضر مضاءً عندما يكون الهدف في موضع الكشف المقصود ومطفأً عندما يكون الهدف غائبًا أو خارج نطاق الاستشعار. إذا كان المصباح الأخضر مطفأً عندما يكون الهدف في الموضع المقصود، فإن الفجوة تتجاوز حد الضبط البالغ 5.6 مم.
س 3: هل يمكن لـ E2E-X7D1-N استشعار أهداف من الفولاذ المقاوم للصدأ أو الألومنيوم؟
نعم، مع تقليل مسافة الاستشعار الفعالة. ينتج الفولاذ المقاوم للصدأ (درجة غير مغناطيسية) حوالي 60–75% من مسافة استشعار الحديد — حوالي 4.2–5.25 مم.
ينتج الألومنيوم حوالي 35–45% — حوالي 2.5–3.2 مم. النحاس هو الأقل استجابة، عادةً أقل من 2 مم مسافة فعالة.
بالنسبة للأهداف غير الحديدية، قم بقياس مسافة التبديل الفعلية مع المادة المحددة في ظروف التركيب واضبط الفجوة ضمن النطاق الفعال المقاس مع هامش أمان.
س 4: ماذا يعني "مع استقطاب" لخرج التيار المستمر ثنائي الأسلاك؟
يعني "مع استقطاب" أن المستشعر له طرف إمداد موجب وسالب محدد — لا يمكن تبديل السلكين. عكس توصيلات الإمداد سيمنع التشغيل العادي؛ ومع ذلك، فإن مانع الارتفاع المفاجئ للقطبية العكسية في دائرة الحماية يمنع التلف الناتج عن عكس القطبية لفترة وجيزة أثناء التركيب.
ألوان كابلات أومرون القياسية ثنائية الأسلاك: بني = توصيل مصدر موجب، أزرق = توصيل مصدر سالب (إلى عودة الحمل). تحقق دائمًا من الأسلاك من ملصق المنتج أو ورقة البيانات.
س 5: هل E2E-X7D1-N مناسب للتركيب في دعامة من الألومنيوم؟
نعم. كمستشعر محمي، يمكن تركيب E2E-X7D1-N بشكل مسطح في دعامات فولاذية وألومنيوم.
يقوم التدريع داخل جسم المستشعر بتركيز المجال للأمام ويمنع مادة الدعامة المحيطة من تقليل نطاق الاستشعار — سواء كانت الدعامة من الفولاذ الحديدي أو الألومنيوم غير الحديدي.
هذا يتناقض مع المستشعرات غير المحمية، والتي تتأثر بأي معدن ضمن الحد الأدنى المحدد للمسافات الجانبية والخلفية بغض النظر عن نوع المادة.
