مفتاح القرب الجديد لـ (أومرون) E2E-X10D1-M1G E2EX10D1M1G

أومرون E2E-X10D1-M1G M30 جهاز استشعار المقربة المحمي

نظرة عامة

The Omron E2E-X10D1-M1G is an M30 inductive proximity sensor designed for reliable metal detection in industrial machinery that needs a straightforward DC 2-wire interface and a connector-based installation format.

داخل عائلة E2E، هذه المواصفات مجموعة تتوافق مع محمي، يمكن تضمينها، عادة التركيب المفتوح مع مسافة استشعار 10 مم، مما يجعلها خيار عملي للناقلات، إطارات الآلة,محطات الأدوات، ومعدات التعامل الآلي حيث يفضل المستشعرات الأسطوانية القوية.

قوة رئيسية لهذا النموذج هو توازنه بين البساطة الميكانيكية والمتانة الصناعية.

الهيكل المتداخل M30 يعطيه شكل نصب مألوف لمصنعي اللوحات و مصنعي الجهاز الأصليبينما يساعد التصميم المستقطب للأسلاك المشتركة على تبسيط الأسلاك في أنظمة التحكم التي تعتمد على مدخلات مستشعر القرب القياسي.

في التطبيقات التي تحتاج إلى جهاز استشعار مثبت في دعامة معدنية أو جدار الماكينةالبناء المحمي مفيد بشكل خاص لأنه يدعم تركيبًا أكثر توقعًا في بيئة معدنية ضيقة.

من وجهة نظر تشغيليةفئة الاستشعار 10 ملم مناسبة بشكل جيد للكشف المتكرر عن المعادن الحديدية حيث يكون الموقع المستهدف مستقراً وتعتمد دورة الماكينة على سلوك التبديل النظيف.

منصة E2E معروفة أيضًا بحماية IP67 ، والبناء المقاوم للزيت ومدى العمل المحيطي إلى -25 درجة مئوية و +70 درجة مئوية ،مما يجعل هذا المستشعر مناسبة بقوة لبيئات المصنع اليومية بدلا من تطبيقات البنك الخفيفة.

المواصفات الرئيسية

شكل M30 المحمي أفضل للتركيب المعدني

شكل M30 المحمي هو أحد أهم الأسباب العملية لاختيار هذا الطراز.

في بناء الآلات الحقيقية، غالبا ما يتم تركيب أجهزة الاستشعار مباشرة في دعامات الصلب، لوحات الألومنيوم، أو غرف آلة مضغوطة،و تصميم محمي يساعد على الحفاظ على مجال الاستشعار مركز في الوجه الأمامي.

هذا يجعل التثبيت أكثر قابلية للتنبؤ ويقلل من خطر أن يؤثر المعدن المحيط على نقطة التبديل.

للمبنيين و فرق الصيانةهذا مهم لأن جهاز استشعار سهل الاندماج بشكل نظيف في إطار آلة غالبا ما يكون أكثر قيمة من واحد مع بيانات كهربائية مماثلة ولكن أقل مرونة التثبيت.

في التصميمات الصناعية المدمجة ، يمكن أن يسهل مزيج حجم جسم M30 وقدرة التثبيت المباشر على التجميع الأصلي وعمل الاستبدال في وقت لاحق.

الأسلاك المترددة ذات الأسلاك الثنائية

غالبًا ما يتم اختيار جهاز استشعار القرب من الأسلاك المشتركة عندما يكون الهدف هو الاندماج المباشر في دوائر التحكم المعمول بها.

في الاستخدام العملي ، يمكن أن يقلل من تعقيد الأسلاك مقارنة ببعض الترتيبات ذات الأسلاك الثلاثة ، خاصة في المعدات التي تتوقع فيها بنية المدخلات بالفعل أجهزة المجال ذات الأسلاك الثنتين.الخروج المفتوح عادة هو أيضا خيار مألوف للكشف عن الوجود العام، توقف تأكيد، وتسلسل الآلة.

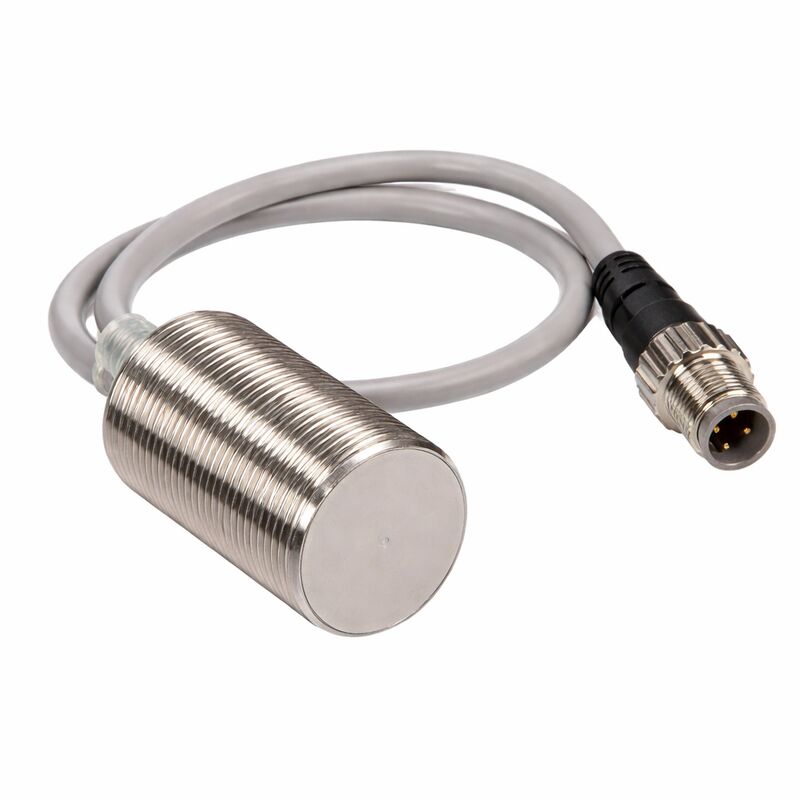

يضيف تنسيق M12 القائم على الاتصال ميزة عملية أخرى: يمكن أن يجعل الاستبدال أسرع وأكثر نظافة من جهاز استشعار سلكي دائم في التطبيقات التي يكون فيها الوصول محدودًا أو أوقات التوقف مهمة.

هذا هو أحد الأسباب التي تجعل نماذج E2E المتصلة مفيدة في معدات OEM والخدمة الميدانية على حد سواء.

الأسئلة الشائعة

السؤال 1: ما نوع التطبيقات التي تناسب E2E-X10D1-M1G بشكل أفضل؟
وهو الأنسب للكشف عن المعادن الصناعية العامة في الناقلات وأدوات الآلات والأجهزة المثبتة وآليات النقل ومحطات المعالجة الآلية.

فئة الاستشعار 10 ملم وجسم M30 تجعله مفيدًا بشكل خاص عندما يكون موقع الهدف ثابتًا وتحتاج الآلة إلى مستشعر أسطواني قوي مع تثبيت بسيط.

السؤال 2: لماذا تصميم التثبيت المحمي مهم؟
يساعد التصميم المغطى على التثبيت على تشغيل المستشعر بشكل أكثر توقعًا عند تثبيته في دعامات معدنية أو إطارات الآلة.

من حيث الهندسة العملية، هذا يعني اندماج أسهل، وتأثير جانبي أقل غير مرغوب فيه من المعدن القريب، وسلوك التبديل الأكثر موثوقية في تخطيطات المعدات المدمجة.

س3: ما هي النقاط الكهربائية الرئيسية التي يجب على المهندسين التحقق منها قبل التثبيت؟
أهم عمليات التحقق هي واجهة الأسلاك الثنائية المتواصلة ، ومنطق الإخراج المفتوح عادة ، ومجموعة الجهد التشغيلي من 10 إلى 30 VDC ، ومطابقة مدخلات التحكم في جهاز الاستقبال.

نظرًا لأن أجهزة الاستشعار ذات الأسلاك الثنتين تتصرف بشكل مختلف عن نماذج الأسلاك الثلاثة في بعض الدوائر ، يجب على المهندس أيضًا تأكيد سلوك الحمل وتوقعات المدخلات الجانبية لللوحة قبل التثبيت.

السؤال 4: هل هذا المستشعر مناسب لبيئات مصنعية صعبة؟
نعم، عائلة E2E تم إصدارها مع حماية IP67 ومجموعة العمل المحيطة من -25 °C إلى +70 °C،وتستخدم الهيئة مواد صناعية مناسبة للتعرض المنتظم لبيئات الآلة المقاومة للزيت.

هذا يجعل هذا النموذج مناسب للخدمة الصناعية اليومية عندما يتم تثبيته بشكل صحيح.

س5: ما الذي يجب على المشترين التحقق منه قبل طلب استبدال؟
يجب على المشترين تأكيد علامة النموذج الدقيقة، وحجم جسم M30، ومتطلبات التثبيت المحمي، وأسلوب المكونات، والمسافة المتوقعة للاستشعار في الآلة.

بالنسبة لعمل الاستبدال ، فإن مطابقة الشكل الميكانيكي وطريقة الأسلاك مهمة بقدر ما هو مهم مطابقة رقم الجزء.
