| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |

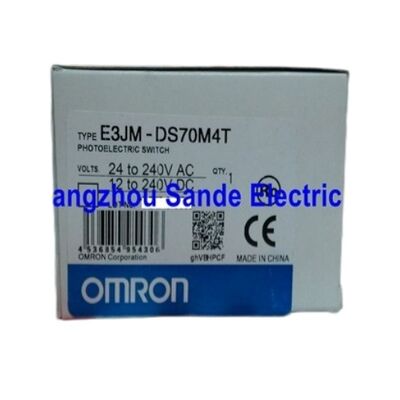

| رقم الموديل | E3JM-DS70M4T |
معظم أجهزة الاستشعار الكهروضوئي تطلب منك مطابقة مصدر الطاقة الخاص بك إلى جهاز الاستشعار. يعمل E3JM-DS70M4T في الاتجاه الآخرالسماح لها أن تناسب معايير طاقة اللوحة الحالية دون تغييرات الأسلاكفي أعمال الترميم والصيانةهذه المواصفات الموحدة تلغي فئة من مشاكل التوافق التي تتطلب خلاف ذلك إضافة مرحلة تحويل الطاقة أو إعادة تصميم إمدادات اللوحة لموقف جهاز الاستشعار الجديد.
إصدار SPDT الإرسال يضيف إلى هذه الميزة التوافقية. أنظمة تحكم الآلة القديمةدوائر الإنذار المبنية حول مدخلات الاتصال تكون متوافقة مباشرة مع جهاز استشعار إرسال الخروجلا توجد إشارة ترانزستور للتكيف، لا مقاومة لتحديد، لا يوجد عتبة مدخل للتحقق من مواصفات بطاقة المدخلات من PLC.
يفتح أو يغلق رابط الإرسال، بنفس الطريقة التي توقعها مصممو الآلة الأصليون.
الكشف عن الانعكاس المنتشر يعني عدم الحاجة إلى عاكس منفصل أو جهاز استقبال يتم تركيب رأس المستشعر على جانب واحد ، ويكشف عن إشارة العودة للهدف ، ويتم التبديل.للتطبيقات التي يكون فيها التثبيت المعاكس غير عملي، أو عندما لا تسمح المنطقة المستهدفة بترتيب الأشعة العابرة أو العاكسة، فإن طريقة الاستشعار المنتشرة هي الطريقة المناسبة.
يتيح تأخير ON-delay ، OFF-delay ، وتأخير لقطة واحدة (0.1~5 ثانية لكل منهما) للمستشعر إدارة توقيت الإخراج مباشرة. على ناقل حيث لا ينبغي أن تتحول فجوات منتج قصيرة إلى إخراج ،تأخير إيقاف يبقي الناتج مستقرا عبر تلك الفجوات.
في معدات التعبئة والعباءات التي تحتاج إشارة تأكيد إلى الاستمرار لفترة محددة بعد الكشف عنها ، فإن تأخير تشغيل أو إطلاق واحد يخلق هذه النافذة دون رله توقيت منفصل في الدائرة.تعديل الحساسية في الدوران الواحد يحدد الحد الأدنى عند التثبيت لظروف الهدف والخلفية الفعلية.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 700 ملم (هدف أبيض 200 × 200 ملم) |
| مصدر الضوء | مصباح إلكتروني مشع، 940 نانومتر |
| المعروض | 100-240 فولت AC / 24-240 فولت DC |
| الناتج | رله SPDT، 250VAC 3A أقصى |
| وضع العمل | L-ON / D-ON قابلة للاختيار |
| وقت الاستجابة | 30 ميلاً على الأكثر |
| جهاز توقيت | تشغيل / إيقاف التشغيل / إطلاق واحد ، 0.1 ′′5 ثواني |
| الحساسية | تعديل الدوران الواحد |
| تصنيف الملكية الفكرية | IP66 |
| الاتصال | كتلة المحطة |
س1: ما هي التطبيقات التي تناسب E3JM-DS70M4T بشكل أفضل؟
معدات النقل والنقل، آلات التعبئة والتغليف، خطوط معالجة الأجزاء، مراقبة وجود البوابة،ومشاريع إعادة التجهيز في بيئات التحكم في الجهد المختلط في أي مكان يحتاج إلى الكشف المنتشر 700 مم مع خروج رله على غرار الاتصال وإمدادات الطاقة المرنة.
س2: لماذا نطاق الجهد الواسع مهم؟
يتجنب الحاجة إلى مطابقة جهاز الاستشعار لجهد إمدادات معين.تغطي E3JM-DS70M4T الواحدة دوائر تحكم 24 فولت DC ومخططات طاقة 100 ′′ 240 فولت AC مفيدة عند تخزين جهاز استبدال يجب أن يتناسب مع أنواع متعددة من الآلاتأو عند استبدال جهاز استشعار في لوحة قديمة بدون مصدر طاقة منخفضة الجهد مخصص في نقطة الاستشعار.
السؤال 3: ما هي الميزة العملية لمخرجات المرور على مخرجات الترانزستور؟
اتصال الإرسال متوافق عالميًا مع الحمل المتصل إنه يتحول إلى أي جهد ضمن تصنيفها (حتى 250 فولت 3A) بغض النظر عن المستوى المنطقي لدوائر التحكم.لا يوجد تطابق بين عتبات المدخلات، لا توجد تكوينات سحب ، لا يوجد اختيار نوع PNP / NPN. بالنسبة للآلات ذات القفلات القائمة على الاتصال ، أو مدخلات الإنذار ، أو منطق الإرسال ، هذا يسهل التكامل مباشرة.
س4: كيف تساعد وظائف العداد في التثبيت الحقيقي؟
تأخير التشغيل يمنع التبديل المبكر عند ظهور الهدف لفترة وجيزة.OFF-التأخير يبقي المخرج ON من خلال غياب قصير من دون التبديل الإزعاج عندما يترك المنتج لفترة وجيزة منطقة الاستشعارطلقة واحدة تنتج نبضة إخراج مدة ثابتة بغض النظر عن كم يبقى الهدف في المدى.كل وظيفة توقيت تعالج متطلبات توقيت آلة محددة دون إضافة مرسل توقيت منفصل إلى اللوحة.
السؤال 5: ما الذي يجب التحقق منه قبل طلب E3JM-DS70M4T بديلاً؟
تأكيد: مسافة الاستشعار اللازمة للهدف الفعلي والخلفية، وجهد التزويد في نقطة التثبيت، ما إذا كان مخرج الإرسال صحيحاً للدخول المتصل،طريقة الاتصال (الكتلة النهائية)، IP66 ملاءمة للبيئة، وما إذا كان أي وظيفة توقيت يتم استخدامها في التركيب الحالي بحيث يمكن أن تكون مطابقة على استبدال.
