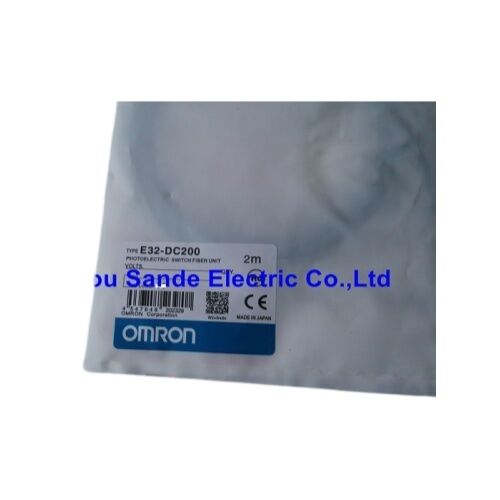

| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E32-DC200 |
الـأومرون E32-DC200هو رأس مستشعر ألياف بصرية عاكسة متباعدة من سلسلة E32-D من شركة أومرون. نهاية الاستشعار لنظام اكتشاف من جزأين يفرق بين المكان الذي يحدث فيه الكشف من المكان الذي تحدث فيه معالجة الإشارة.
يحتوي الطرف المتعرج على M6 × 0.75mm على نهاية الاستشعار من الفولاذ المقاوم للصدأ SUS304 ،و الألياف البلاستيكية البلاستيكية التي تبلغ طولها 2 أمتار تحمل إشارات الضوء مرة أخرى إلى وحدة مكبر مثبتة بشكل منفصل.
لا يوجد أي شيء إلكتروني يعيش في طرف M6 نفسه، جميع دوائر توليد الحرارة تبقى في مكبر، في لوحة التحكم، بعيدا عن نقطة الكشف.
هذا الانفصال هو المغزى الرئيسي للكشف عن الألياف البصرية.
E32-DC200 يمكن أن تكون ملفوفة في أماكن حيث لا يمكن أن ينجو أي جهاز استشعار الكهرباء الضوئية التقليدية أو تناسب داخل مصابيح اللحام، المجاورة للصفائح المحمية، داخل أدوات صب الحقن،في التجاويف الصغيرة جدا لأي جهاز استشعار قياسي.
يتناسب خيط M6 مع ثقوب أصغر من قطر القلم الرصاص ، وتتحمل نهاية الاستشعار SUS304 الحرارة والبخار وسائل القطع والاتصال الميكانيكي النموذجي لمواقع الآلة الضيقة.حماية IP67 في نهاية الاستشعار تغطي تعرض الغمر الذي قد يواجهه موقع تركيب الألياف.
وضع الانعكاس المنتشر يعني أن E32-DC200 ينبعث ويستقبل الضوء من نفس الطرف.
لا يوجد انعكاس ليتم تثبيته، لا يوجد ألياف معارضة على الجانب الآخر من فجوة الكشف، جهاز الاستشعار يصدر الضوء نحو الهدف ويكشف ما يعود.
هذا يسهل التثبيت بشكل كبير عندما يكون الوصول إلى جانب واحد فقط من نقطة الكشف متاحًا ،ويجعل E32-DC200 مناسبة للكشف عن وجود أو غياب المكونات الفردية، أجزاء على الناقلات، الملصقات على التعبئة والتغليف، وسمات السطح على قطع العمل المتحركة.
| المعلم | القيمة |
|---|---|
| وضع العمل | عاكسة متناثرة |
| نطاق الاستشعار | 900 ملم (وضع E3NX-FA / ST) ، 600 ملم (وضع E3X-HD / ST) |
| خيط السكن | M6 × 0.75mm أسطوانية |
| إكتشاف المواد النهائية | SUS304 الفولاذ المقاوم للصدأ |
| مواد الألياف | الألياف البصرية البلاستيكية |
| غطاء الألياف | البولي إيثيلين |
| طول الألياف | 2 متر |
| نصف قطر الانحناء | R25mm |
| تصنيف الملكية الفكرية | IP67 |
| درجة حرارة العمل | -40°C إلى +70°C |
| مكبرات متوافقة | سلسلة E3X-HD، سلسلة E3X-NA، سلسلة E3X-SD، سلسلة E3NX-FA |
رأس الفولاذ المقاوم للصدأ SUS304 من E32-DC200 ليس عرضيًا ، بل تفاصيل المواصفات هي التي تحدد أين يمكن تثبيت رأس جهاز الاستشعار هذا فعليًا.SUS304 هو نوع من الفولاذ المقاوم للصدأ austenitic الذي يقاوم التآكل في وجود زيوت القطع، سائل التبريد، البخار، والتعرض الكيميائي الخفيف المعتاد في بيئات التصنيع والتصنيع.
لا يتآكل أو يقع تحت دورة الرطوبة والتجفيف التي تصاحب عمليات أدوات الآلات التي تغمرها السائل التبريد.
حيث أن رأس جهاز الاستشعار في النحاس العارية سوف يحتمل أن يحتوي على أكسدة، ويدمر، ويتطلب تنظيفًا دوريًا للحفاظ على الأداء البصري، فإن رأس SUS304 يحافظ على حالته السطحية مع الحد الأدنى من الصيانة.
The mechanical hardness of SUS304 also makes the tip resistant to incidental contact — the light scratching and minor impacts that occur when tooling or workpieces pass close to the sensor in tight installations.
هذه الأحداث تحدث في بيئات الإنتاج الحقيقية بغض النظر عن مدى احتياطية وضع جهاز الاستشعار أثناء الإعداد،و SUS304 تحمل لهم دون تشويه وجه الاستشعار بطريقة تسيء ترتيب المخرج البصري.
The stated 900mm sensing range is not an intrinsic property of the E32-DC200 fiber head alone — it is the range achieved when the fiber head is connected to the E3NX-FA amplifier running in Standard (ST) mode against white paper under controlled test conditionsمع مكبر E3X-HD في نفس الوضع، نفس رأس الألياف يحقق 600 ملم لنفس الهدف.
الاختلاف يأتي من قوة إنبعاث الضوء للمضخم وحساسية المستقبل، وليس من وحدة الألياف نفسها.
في الممارسة العملية ، فإن مسافة الكشف العملية لتطبيق معين ستعتمد على انعكاس الهدف ولون السطح والملمس.الأسطح الداكنة أو غير العاكسة تعيد ضوءًا أقل من معيار الورقة البيضاء، مما يقلل من النطاق الفعلي إلى ما دون الأرقام المنشورة.
الأسطح العاكسة بشكل عالٍ المعادن الملمعة، التعبئة المرآة إعادة الكثير من الضوء أن حساسية المضخم قد تحتاج إلى تقليل لتجنب محفزات كاذبة من الانعكاس المرآئي.
تعديل حساسية المضخم ، المتاح على جميع المضخمين المتوافقين في سلسلة E3X و E3NX-FA ، يتعامل مع كلتا الحالتين.
الحد الأدنى من نصف قطر الانحناء R25mm من كابل الألياف 2 متر هو قيود التثبيت التي يجب احترامها أثناء التوجيه.
الانحناء أكثر من نصف قطر 25 ملم في أي نقطة على طول الألياف يُخاطر بتشقق الألياف البلاستيكية البصرية داخل الغطاءزيادة الضبابية وتقليل مستوى الضوء المنقول معادلة لتقليل نطاق الاستشعار الفعال دون أي تغيير في إعدادات الهدف أو مكبر الضوء.
السؤال 1: يدرج E32-DC200 مسافات الاستشعار لمضخمين E3NX-FA و E3X-HD هل يمكن أن يعمل أيضًا مع سلسلة E3X-NA و E3X-SD؟
أجل، سلسلة E3X-NA، E3X-SD، و E3X-HD جميعها مدرجة على أنها مكبرات متوافقة
يختلف نطاق الاستشعار اعتماداً على الطاقة المنبعثة من المضخم ونمط التشغيل المختار. يصل مكبرات E3NX-FA إلى الحد الأقصى المحدد من 900 ملم.ستنتج مكبرات E3X-NA و E3X-SD نطاقات فعالة أقصر إلى حد ما.
اختيار المضخم بناءً على مسافة الاستشعار المطلوبة، سرعة الاستجابة، وأي ميزات إضافية (عرض رقمي، مخرجات الاتصال) مطلوبة للتطبيق.
السؤال الثاني: الألياف من البلاستيك، وليس الزجاج هل هذا يحد من مقاومة درجة الحرارة في نهاية الاستشعار؟
يشير نطاق درجة حرارة تشغيل الألياف البلاستيكية (-40 ° C إلى + 70 ° C) إلى كابل الألياف ، وليس نهاية الاستشعار SUS304.نهاية الاستشعار نفسها تتحمل درجات حرارة محيطة أعلى في الطرف من كابل الألياف يمكن.
إذا كانت نقطة الاستشعار في بيئة ذات درجة حرارة عالية (المخزن، الصحن المدفئ، بالقرب من عنصر التدفئة) ،تأكد من أن درجة الحرارة التي يواجهها كابل الألياف على طول طريقها ، وخاصة بالقرب من نهاية الاستشعار ، تبقى ضمن مواصفات الكابل من -40 °C إلى +70 °C.
إذا كان موقع الطرف أكثر سخونة، يجب أن يتم توجيه الألياف بعيدا عن مصدر الحرارة قبل أن تصل إلى منطقة درجة الحرارة العالية.
السؤال 3: ما هو الفرق بين وضع الانعكاس المنتشر ووضع الانعكاس الرجعي، ومتى سأختار كل منهما؟
المنعكس المنتشر (هذا المستشعر) ينبعث ويكتشف من نفس الطرف ، ويكتشف الضوء المشتت من قبل الهدف نفسه.مع جهاز استشعار يكتشف ما إذا كان شعاع العاكس مقطوعًا.
يسهل تثبيت Diffuse حيث توجد نقطة وصول واحدة فقط ، ولكن اكتشافه حساس لإنعكاس الهدف. تعيد الأهداف المظلمة أو الشفافة القليل من الضوء.العاكس يعطي اكتشاف أكثر اتساقا بغض النظر عن لون الهدف أو الانتهاء، ولكن يتطلب تركيب عاكس مقابل جهاز الاستشعار.
اختار المنتشرة للكشف عن الهدف الصلب غير الشفاف في أماكن الوصول الواحد ؛ فكر في العكس عندما يختلف لون الهدف أو الشفافية.
السؤال 4: هل يمكن تقصير الألياف E32-DC200 إذا كان طولها 2 متر أكثر مما يتطلبه التثبيت؟
قطع الألياف يقللها ولكن يتطلب أيضا إعادة إنهاء نهاية القطع في مكبر.
Omron fiber amplifiers accept a stripped plastic fiber tip that is inserted into the amplifier's fiber port — the end can be cut clean with the appropriate fiber cutter (Omron recommends using their fiber cutter tool for a clean، وجه عمودي) وإعادة إدخالها.
لا يقلل القطع من نطاق الاستشعار بشكل ملحوظ على تخفيضات قصيرة في الطول ، حيث أن ضعف الإشارة لكل متر من الألياف البلاستيكية منخفض.يجب ألا يتم تقصير الألياف إلى أقل من الحد الأدنى المطلوب للوصول من نقطة الاستشعار إلى المضخم مع احترام نصف قطر الانحناء R25mm على طول المسار.
س5: كيف يؤثر الخيط M6 × 0.75mm على التثبيت ، وما هو العامل الذي أحتاجه؟
M6 × 0.75mm هو خيط متري قياسي يقبل المكسرات M6 hex lock عادة ما يتم توفيرها مع E32-DC200.يشق جهاز الاستشعار من خلال فتحة التثبيت 6 ملم ويتم تأمينها عن طريق تشديد محار القفل ضد الجزء الخلفي من العامل.
محاور قفل اثنتان تسمح بتعديل الموقف المحوري على طول الوسيط قبل القفل النهائي محور واحد من الوجه الأمامي للوسيط والآخر من الخلف.أومرون والموردين الطرف الثالث يقدمون دعامات تركيب مصممة خصيصًا لسلسلة M6 E32؛ بدلاً من ذلك ، أي لوحة فولاذية أو ألومنيوم مع ثقب M6 مثقباً ومدفوع يخدم نفس الوظيفة.
