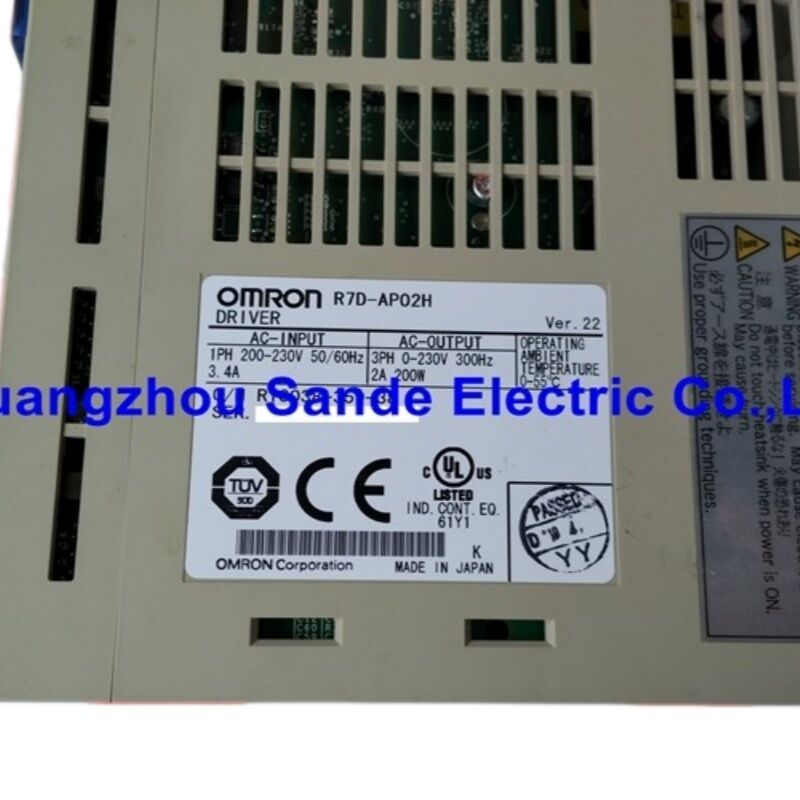

محرك سيرفو OMRON R7D-AP02H من سلسلة SmartStep A — مشغل سيرفو بتيار متردد أحادي الطور 200 فولت 200 واط

عندما لا يكون محرك الخطوات كافياً بعد الآن

هناك لحظة معينة في تصميم الآلات عندما يبدأ محرك الخطوات الذي بدا وكأنه الخيار الصحيح في الكشف عن حدوده — خطوات مفقودة تحت الحمل، ارتفاع درجة الحرارة عند السرعات المستمرة، أو اهتزاز يظهر في الأجزاء النهائية. تم بناء محرك OMRON R7D-AP02H خصيصًا لتلك اللحظة.

كجزء من سلسلة SmartStep A من OMRON، فإن R7D-AP02H هو مشغل سيرفو بتيار متردد 200 واط مصمم ليشغل نفس الفئة السعرية وبساطة الأسلاك مثل نظام الخطوات، مع تقديم أداء الحلقة المغلقة لسيرفو حقيقي. المفهوم مباشر: قبول أمر سلسلة نبضات من أي وحدة تحكم للأغراض العامة مع خرج نبضات — نفس نوع الإشارة التي يتلقاها مشغل الخطوات — وتشغيل محرك سيرفو بتيار متردد بدون فرش مع تغذية راجعة للموضع في الوقت الفعلي، وضبط الكسب التلقائي، والحماية ضد التوقف والحمل الزائد التي لا يمكن لمحرك الخطوات تقديمها ببساطة.

النتيجة هي مشغل يتناسب مع هياكل الحركة الحالية دون إعادة كتابة كود PLC، مع حل مشاكل دقة الموضع والموثوقية التي تتطور في الأنظمة القائمة على الخطوات تحت الحمل الواقعي.

SmartStep A — ما تم تصميم المنصة لحله

وضعت OMRON سلسلة SmartStep A في فجوة محددة في سوق الأتمتة: التطبيقات المعقدة بما يكفي لتتطلب أداء السيرفو ولكنها بسيطة بما يكفي بحيث لم تكن تكلفة وعمق البرمجة لمشغل من فئة SGDH الكامل مبررة. آلات التعبئة، محطات الملصقات، الناقلات الصغيرة، طاولات الفهرسة، وأنظمة الالتقاط والوضع البسيطة — المعدات التي تكون فيها وحدة التحكم عبارة عن PLC أساسي أو بطاقة حركة مخصصة، وملف تعريف الحركة هو في الأساس مجرد الانتقال إلى الموضع.

تعمل مشغلات SmartStep A على إدخال سلسلة نبضات — تقوم وحدة التحكم بإخراج نبضات الاتجاه والخطوة، ويقوم المشغل بتنفيذ الحركة والتحقق من اكتمالها من خلال حلقة تغذية راجعة للمشفر. يتعامل مشغل السيرفو مع جميع حسابات السيرفو ذات الحلقة المغلقة داخليًا. من منظور PLC، الواجهة ليست أكثر تعقيدًا من توصيل مشغل خطوات؛ فرق الأداء موجود بالكامل داخل المشغل.

تتعامل مفاتيح DIP الموجودة على اللوحة الأمامية مع التكوين الأساسي — نوع إدخال النبضات، اتجاه المحرك، سلوك الكبح الديناميكي — دون الحاجة إلى برنامج أو وحدة معلمات للإعدادات القياسية. كان هذا قرار تصميم متعمد: كان من المفترض أن يتم تكوين مشغلات SmartStep A بواسطة مهندسي الصيانة في أرض المصنع، وليس أخصائيي السيرفو.

المواصفات الفنية

فهم رقم الموديل: R7D-AP02H

تتبع أرقام أجزاء OMRON SmartStep A منطقًا ثابتًا يستحق المعرفة عند إجراء مرجع متقاطع أو البحث عن بدائل:

R7D — مشغل سيرفو SmartStep A
AP — موديل قياسي (نوع إدخال سلسلة نبضات)
02 — فئة طاقة 200 واط (01 = 100 واط، 04 = 400 واط، 08 = 750 واط)
H — فئة جهد 200 فولت تيار متردد (لاحقة L ستشير إلى 100 فولت تيار متردد)

لا يمكن تبديل اللاحقة H/L. يعتبر R7D-AP02L غير متوافق كهربائيًا مع أسلاك إمداد 200 فولت ومصمم لبيئة توزيع منفصلة بجهد 100 فولت تيار متردد. عند البحث عن بديل، يجب أن تتطابق لاحقة الجهد مع التركيب.

محركات السيرفو المتوافقة

تمت مطابقة R7D-AP02H مع محركات السيرفو SmartStep A بقوة 200 واط من OMRON. يتوفر نمطان للجسم لتلبية احتياجات التركيب الميكانيكي المختلفة:

جسم أسطواني (قياسي):

• R7M-A20030-S1 — مفتاح عمود، بدون فرامل
• R7M-A20030-BS1 — مفتاح عمود، مع فرامل بقوة 24 فولت تيار مستمر عند انقطاع التيار

نمط مسطح (جسم قصير):

• R7M-AP20030-S1 — نسخة ذات بصمة مدمجة
• R7M-AP20030-BS1 — جسم مسطح مع خيار فرامل

تشترك كلتا عائلتي المحركات في نفس التصنيفات الكهربائية 200 واط: عزم دوران مقنن 0.637 نيوتن متر، سرعة مقننة 3000 دورة في الدقيقة، و سرعة قصوى لحظية 4500 دورة في الدقيقة . يصل عزم الدوران الأقصى إلى 1.91 نيوتن متر — ما يقرب من ثلاثة أضعاف عزم الدوران المقنن — لمتطلبات التسارع القصيرة. يخرج مشفر المحرك 2000 نبضة لكل دورة على المرحلتين A و B، مع نبضة Z واحدة لكل دورة كمرجع للتأريض.

يؤثر طول كابل المشفر بين المحرك والمشغل على حصانة النظام ضد الضوضاء. توصي OMRON بالكابل القياسي للتوجيه الثابت وكابل الروبوت (بناء مرن) للتركيبات التي يجب أن يتحرك فيها الكابل مع المحرك.

الضبط التلقائي في الوقت الفعلي — التشغيل بدون نطاق

تضمن التشغيل التقليدي للسيرفو تعديل كسب الحلقة بشكل متكرر: تشغيل المحرك، ملاحظة الاستجابة على راسم الذبذبة أو محلل الحركة، تعديل الكسب النسبي والتكاملي، التكرار. مشغلات SmartStep A تقوم بأتمتة هذه العملية.

تقوم وظيفة الضبط التلقائي في الوقت الفعلي بمراقبة القصور الذاتي للمحرك وخصائص الحمل باستمرار أثناء التشغيل الفعلي. يقوم المشغل بضبط مكاسب التحكم الداخلية الخاصة به في الوقت الفعلي للحفاظ على استجابة سيرفو مثالية مع تغير ظروف الحمل — ميزة مهمة في الآلات التي يختلف فيها الحمل حسب الدورة، مثل معدات التعبئة التي تتعامل مع منتجات ذات أوزان مختلفة أو ناقلات ذات تحميل متقطع.

بالنسبة للآلات ذات الأحمال الثابتة والمتكررة، يمكن للمشغل أيضًا العمل في وضع كسب ثابت بمجرد إنشاء المكاسب، مما يوفر سلوكًا متوقعًا ومتكررًا عبر دورات الطاقة.

مرونة أوامر الإدخال وإدخال/إخراج التحكم

يقبل R7D-AP02H أوامر سلسلة نبضات للموضع بثلاثة تنسيقات، قابلة للتحديد عبر مفتاح DIP على اللوحة الأمامية:

• نبضة + اتجاه — عدد نبضات منفصل وإشارة اتجاه (تنسيق خرج PLC الأكثر شيوعًا)
• نبضات CW / CCW — قطارات نبضات منفصلة للأمام والخلف
• فرق طور 90 درجة — إدخال نمط مشفر A/B

الحد الأقصى لتردد إدخال النبضات هو 500 كيلو نبضة/ثانية (كيلو نبضة في الثانية)، مما يحدد الحد الأعلى لسرعة تسليم أوامر الموضع إلى المشغل. عند 2000 نبضة مشفر لكل دورة محرك، يتوافق معدل أمر 500 كيلو نبضة/ثانية مع سرعة أمر قصوى تبلغ 15000 دورة في الدقيقة — أعلى بكثير من الحدود الفيزيائية للمحرك، لذلك لا يكون معدل إدخال النبضات عنق الزجاجة في الأداء في تطبيقات SmartStep A النموذجية.

يشمل إدخال/إخراج التحكم إشارات التداخل القياسية للسيرفو: تشغيل السيرفو، إعادة تعيين الإنذار، حدود منع القيادة الأمامية/العكسية، و مدخلات ومخرجات للأغراض العامة لتأكيد الوصول إلى الموضع وحالة الإنذار. يوفر خرج مراقبة تناظري (CN4) إشارات جهد في الوقت الفعلي تتناسب مع سرعة المحرك وتيار العزم — مفيد لتشخيصات راسم الذبذبة دون توصيل برنامج الكمبيوتر.

الاتصال التسلسلي: RS-232C و RS-422A

كلا المنفذين التسلسليين موجودان ويعملان في R7D-AP02H. يتصل منفذ RS-232C (CN3) بجهاز كمبيوتر يقوم بتشغيل برنامج وحدة المعلمات من OMRON للوصول الكامل إلى المعلمات والمراقبة وإعداد المشغل. يدعم واجهة RS-422A الأسلاك متعددة النقاط، مما يسمح لجهاز كمبيوتر واحد أو واجهة HMI بالاتصال بالعديد من المشغلات على ناقل مشترك — عملي للآلات ذات عدة محاور سيرفو.

للضبط الأساسي وتعديل المعلمات في الميدان، يتصل وحدة المعلمات المحمولة R7A-PR02A من OMRON مباشرة بـ CN3 دون الحاجة إلى كمبيوتر محمول. هذه هي الأداة التي تجعل SmartStep A قابلاً للصيانة حقًا في البيئات الصناعية حيث لا يكون الكمبيوتر المحمول موجودًا دائمًا عندما تحتاج إلى مسح خطأ.

الكبح الديناميكي والتجديد

عندما يتباطأ محرك السيرفو، فإنه يعمل كمولد، ويعيد الطاقة إلى ناقل التيار المستمر للمشغل. يدير R7D-AP02H هذه الطاقة المتجددة من خلال قدرة امتصاص طاقة التجديد داخلية مقدرة بـ 37.1 جول. بالنسبة لمعظم تطبيقات 200 واط مع أحمال قصور ذاتي معتدلة ومنحدرات تباطؤ عادية، يكون الامتصاص الداخلي كافيًا.

بالنسبة للتطبيقات ذات الأحمال ذات القصور الذاتي الأعلى أو دورات التباطؤ المتكررة والسريعة، يمكن توصيل مقاوم تجديد خارجي عبر طرفي B1 و B2 لتوفير سعة تبديد إضافية. يراقب المشغل واجب التجديد ويطلق إنذارًا إذا اقتربت الحدود الحرارية.

يتم تكوين الكبح الديناميكي

— الكبح المقاوم الذي يتم تفعيله عند فشل المشغل أو فقدان الطاقة — عبر مفتاح DIP. يحدد هذا مدى سرعة تباطؤ المحرك إلى التوقف عند فقدان الطاقة، مما له آثار مباشرة على سلامة الآلة والإجهاد الميكانيكي على نظام الدفع.

حالة الشركة المصنعة وملاحظات المصادرتم إيقاف R7D-AP02H من قبل OMRON

كعنصر إنتاج حالي. تم استبدال سلسلة SmartStep A بمنصات سيرفو OMRON لاحقة بمجموعات ميزات وقدرات شبكة موسعة. ومع ذلك، لا يزال عدد الأنظمة المثبتة من SmartStep A في الميدان كبيرًا — تم بيع المشغلات عالميًا طوال فترة 2000 إلى 2010، ولا تزال العديد من الآلات المبنية حولها تعمل.يتم الحصول على وحدات الاستبدال من خلال قنوات المعدات الصناعية المستعملة والمجددة

. عند الشراء، تأكد من أن الوحدة قد تم اختبار وظائفها تحت الحمل بدلاً من مجرد فحصها بصريًا، وتحقق من أن إصدار البرنامج الثابت متوافق مع تطبيقك إذا كان سيتم ترحيل المعلمات من مشغل موجود. الوظائف الأساسية لـ R7D-AP02H موثقة جيدًا في دليل المستخدم من OMRON (رقم الكتالوج I533-E1-04) ودليل تكوين النظام، وكلاهما لا يزال متاحًا للجمهور من أرشيفات وثائق OMRON.

أسئلة متكررة

س1: ما هي أنواع وحدات التحكم التي يمكنها إصدار أوامر لـ R7D-AP02H، وهل يتطلب PLC OMRON الخاص بها؟لا يلزم وجود وحدة تحكم خاصة بـ OMRON. يقبل R7D-AP02H إدخال أوامر سلسلة نبضات قياسي

— نفس نوع الإشارة التي تصدرها جميع وحدات PLC تقريبًا مع وظيفة خرج نبضات مدمجة، ووحدات تحكم الحركة المخصصة، وأنظمة CNC، ومفهرسات الخطوات. يتم تحديد تنسيق النبضات (نبضة + اتجاه، CW/CCW، أو فرق طور 90 درجة) بواسطة مفتاح DIP على اللوحة الأمامية للمشغل. واجهة أوامر المشغل مستقلة عن وحدة التحكم: إذا كان بإمكان وحدة التحكم الخاصة بك إخراج نبضات رقمية وإشارات اتجاه تصل إلى 500 كيلو نبضة/ثانية، فيمكنها إصدار أوامر لهذا المشغل. تعمل وحدات PLC ووحدات تحكم الحركة الخاصة بـ OMRON بشكل طبيعي مع هذا المشغل، ولكن وحدات التحكم من جهات خارجية من Mitsubishi أو Keyence أو Panasonic أو الشركات المصنعة الأخرى متوافقة بنفس القدر طال أن مستويات إشارة خرج النبضات ضمن مواصفات إدخال المشغل.

س2: ما هو الفرق بين R7D-AP02H و R7D-AP02L، وهل يمكن استبدالهما؟الفرق الوحيد بين هذين الموديلين هو فئة جهد الإدخال

• :R7D-AP02L — تيار متردد أحادي الطور 200/230 فولت
• (170-253 فولت)، 50/60 هرتزR7D-AP02L — تيار متردد أحادي الطور 100/115 فولت

، 50/60 هرتزهما غير متوافقين كهربائيًا

ولا يمكن استبدالهما ببعضهما البعض دون تغيير أسلاك إمداد الطاقة أيضًا. تترابط متغيرات H و L أيضًا مع مجموعات مختلفة من محركات السيرفو — لف محرك R7M-A20030-□ هو نفسه، ولكن معلمات المحرك الحساسة للجهد تختلف بين فئات الجهد. كابلات السيرفو متوافقة عبر كلا المتغيرين. عند البحث عن بديل، قم دائمًا بمطابقة حرف اللاحقة مع فئة الجهد للتركيب الأصلي.

س3: يظهر على المشغل رمز إنذار. كيف أقوم بتشخيصه وإعادة تعيينه بدون برنامج كمبيوتر؟يحتوي R7D-AP02H على شاشة LED بـ 7 أرقام على اللوحة الأمامية تعرض رموز الإنذار مباشرة. عند حدوث إنذار، تعرض الشاشة رمزًا من حرفين (مثل AL.14، AL.21، AL.40) يحدد فئة الخطأ المحددة: خطأ المشفر، الجهد الزائد، الجهد المنخفض، التيار الزائد، الحمل الزائد، خطأ التجديد، السرعة الزائدة، أو تجاوز انحراف الموضع، من بين أمور أخرى. يحتوي دليل المستخدم SmartStep A من OMRON (I533-E1-04) على جدول كامل لرموز الإنذار مع السبب والإجراء التصحيحي لكل رمز. بعد حل السبب الجذري، يمكن إعادة تعيين الإنذار عن طريق تنشيط إدخال إعادة تعيين الإنذار

على شريط طرف التحكم الخاص بالمشغل بشكل لحظي — لا يلزم وجود كمبيوتر لهذا الغرض. لا تقم بإعادة التعيين والتشغيل بشكل متكرر دون حل السبب الأساسي؛ تشير الإنذارات المستمرة عادةً إلى خطأ في الأسلاك، أو عائق ميكانيكي، أو إعداد كسب غير صحيح، أو مكون جهاز يفشل ولن يختفي من تلقاء نفسه.

س4: هل يمكنني استخدام R7D-AP02H مع محرك سيرفو من مصنع مختلف، أم أنه يتطلب محرك R7M من OMRON؟تم تصميم R7D-AP02H ومعايرته لمحركات السيرفو R7M-A20030 و R7M-AP20030

بقوة 200 واط من OMRON، والتي تستخدم مشفرًا تزايديًا محددًا بـ 2000 نبضة/دورة مع موصل وتخطيط أسلاك متوافق مع إدخال المشفر CN2 للمشغل. استخدام محرك سيرفو من طرف ثالث بنوع مشفر مختلف، أو محاثة لف مختلفة، أو أسلاك موصل مختلفة سيتطلب تحققًا دقيقًا من التوافق الكهربائي ولا تدعمه OMRON. في الواقع، لا يُنصح باستبدال محرك غير OMRON على هذا المشغل في بيئة إنتاجية — خوارزمية الضبط التلقائي للمشغل وعتبات الحماية معايرة لمعلمات المحرك لسلسلة R7M، ويمكن أن تسبب عدم التطابق سلوك سيرفو غير مستقر أو أعطال في المشغل. إذا لم يعد موديل المحرك الأصلي متاحًا، فإن البديل الدقيق من OMRON أو محرك متوافق تم اختباره ومحدد من قبل OMRON لهذه العائلة من المشغلات هو المسار الصحيح.

س5: تحتوي الآلة على عدة مشغلات R7D-AP02H. هل أحتاج إلى اتصالات كمبيوتر منفصلة لكل مشغل للمراقبة، أم يمكن ربطها بالشبكة؟يمكن للعديد من المشغلات مشاركة اتصال مراقبة واحد باستخدام تكوين RS-422A متعدد النقاط

. يدعم منفذ RS-422A على كل مشغل (CN3) الأسلاك المتسلسلة حيث تتصل عدة مشغلات في طوبولوجيا متسلسلة أو نجمية بواجهة مضيف RS-422A واحدة. يتم تعيين عنوان وحدة فريد لكل مشغل عبر مفتاح دوار على اللوحة الأمامية، مما يسمح لبرنامج مراقبة الكمبيوتر من OMRON بمعالجة والتواصل مع المشغلات الفردية على الناقل المشترك. بالنسبة لآلة صغيرة ذات محورين أو ثلاثة محاور سيرفو، هذا يعني أن محول RS-232 إلى RS-422 واحد على كمبيوتر المراقبة يمكنه الوصول إلى جميع المشغلات في وقت واحد — عملي لتشخيصات متعددة المحاور، أو مقارنة المعلمات عبر المحاور، أو تحميل مجموعة معلمات إلى جميع المشغلات من ملف واحد. منفذ RS-232C هو اتصال نقطة إلى نقطة للوصول إلى مشغل واحد فقط ولا يدعم التشغيل متعدد النقاط.
