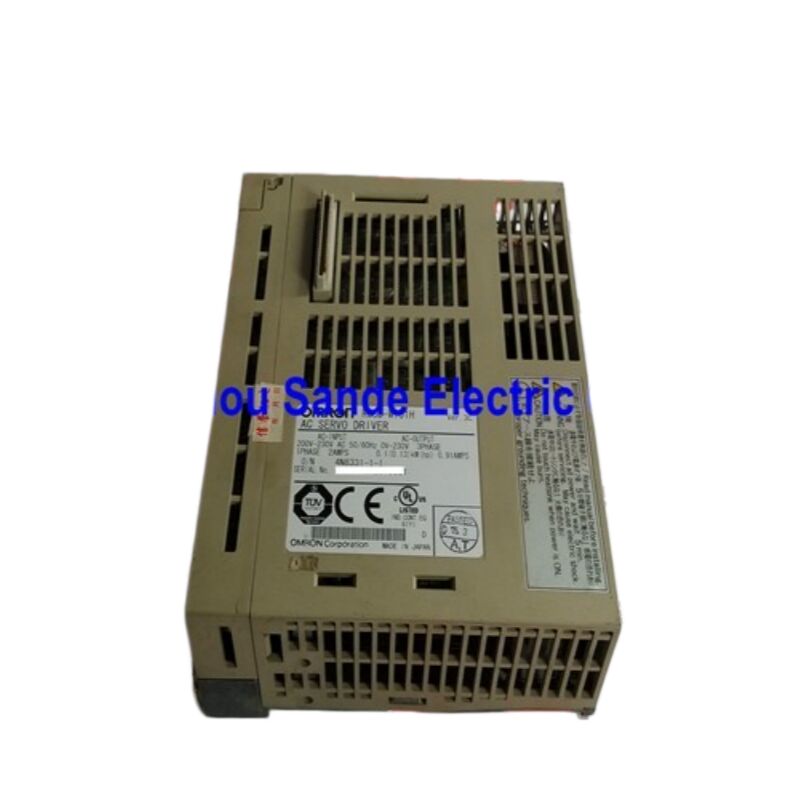

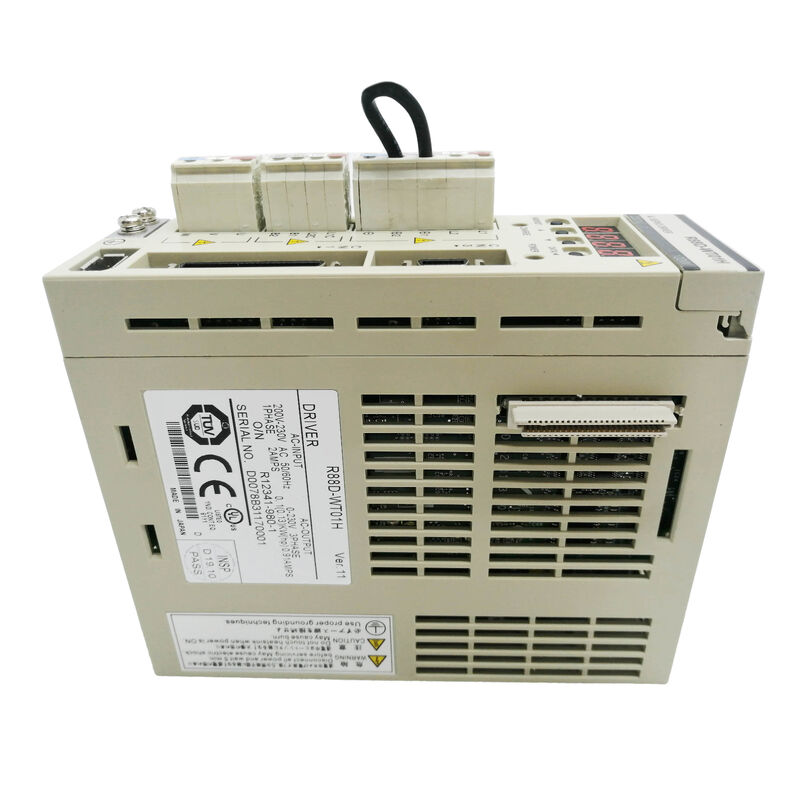

محرك سيرفو AC من سلسلة OMRON R88D-WT01H OMNUC W — مشغل سيرفو أحادي الطور 100 واط 200 فولت

أكثر من مجرد وحدة تحكم في السرعة

اسأل أي مهندس أتمتة عمل مع خط سيرفو OMRON على مر السنين عن المنصة التي وضعت المعيار، وستجد أن سلسلة OMNUC W تظهر باستمرار. الـR88D-WT01H يقع عند نقطة الدخول لتلك العائلة —مشغل سيرفو AC أحادي الطور 100 واط 200 فولت — ولكن كلمة "دخول" تقلل من شأن ما تفعله هذه المحركات بالفعل. إنها محركات بثلاثة أوضاع: التحكم في الموضع، والتحكم في السرعة، والتحكم في عزم الدوران، كلها في نفس الجهاز. وضع التشغيل هو إعداد معلمة، وليس متغيرًا للجهاز. محرك واحد، ثلاثة سلوكيات تحكم مختلفة جوهريًا.

هذه الفلسفة التصميمية امتدت إلى كل ما بنته OMRON في سلسلة W. كان الهدف هو منصة سيرفو قادرة بما يكفي للتعامل مع تحديد المواقع الدقيق على محور تغليف صغير، وتنظيم سرعة دقيق على بكرة تغذية، أو إدارة شد يتحكم فيها عزم الدوران على مرحلة لف — دون الحاجة إلى أجهزة مختلفة لكل تطبيق. يوفر R88D-WT01H هذه المرونة في حاوية مدمجة لتركيب اللوحة تزن أقل من كيلوغرام واحد.

فك تشفير رقم الطراز: R88D-WT01H

كل حرف في اتفاقية تسمية مشغل سيرفو OMRON ينقل معلومات محددة عن الجهاز:

الـتسمية T في رقم الطراز هو الحرف الأكثر أهمية وظيفيًا لاختيار التطبيق. يؤكد أن هذا المحرك يدعم جميع أوضاع التحكم الثلاثة في وحدة واحدة، مما يميزه عن منصات سيرفو OMRON الأقدم أو الأبسط التي كانت ثابتة على وضع تحكم واحد على مستوى الجهاز.

الـلاحقة H تشير إلى فئة جهد 200 فولت. المكافئ المباشر لفئة 100 فولت هو R88D-WT01HL — نفس تصنيف الطاقة، جهد إمداد مختلف. هذه ليست قابلة للتبديل؛ يختلف اللف الرئيسي للدائرة، وجهد الناقل الداخلي، وتوافق المحرك بين متغيرات H و L.

المواصفات الفنية الكاملة

ثلاثة أوضاع تحكم — محرك واحد

القدرة التي تحدد محركات سلسلة W في خط OMRON هي التوفر المتزامن لجميع معماريات تحكم السيرفو الثلاثة داخل نفس الوحدة.

وضع التحكم في الموضع يقبل أوامر سلسلة النبضات من وحدة التحكم — يقوم المحرك بإغلاق حلقة الموضع حول تغذية المشفر وينفذ الحركة المطلوبة. يقبل مدخل النبضات تنسيقات Pulse+Direction، CW/CCW، أو فرق الطور 90 درجة. تقوم وظيفة التروس الإلكترونية بتوسيع نسبة نبضات الأوامر، مما يسمح بمطابقة معدل نبضات الخرج لوحدة التحكم مع دقة المحرك المطلوبة دون تعديل برنامج وحدة التحكم. يدعم تردد نبضات الأوامر القصوى متطلبات تحديد المواقع عالية السرعة دون أن يصبح عنق زجاجة للنظام.

وضع التحكم في السرعة يقبل مرجع جهد تناظري (عادة ±10 فولت تيار مستمر) من وحدة التحكم أو من مقاوم متغير، وينظم سرعة المحرك بما يتناسب مع هذا الإدخال. نطاق التحكم في السرعة 1:5000 — مما يعني أن المحرك يمكنه تنظيم السرعة بدقة من 0.6 دورة في الدقيقة حتى 3000 دورة في الدقيقة — هو رقم قياسي يعكس أداء الحلقة المغلقة الحقيقي بدلاً من الحد الأقصى النظري. عند الطرف الأدنى من هذا النطاق، يدور المحرك بسلاسة وتحكم، وهو ما يهم لتطبيقات التغذية حيث تؤثر دقة سرعة الزحف بشكل مباشر على جودة المنتج.

وضع التحكم في عزم الدوران ينظم عزم دوران خرج المحرك بما يتناسب مع إشارة أمر تناظرية، مع تحديد السرعة بسقف محدد مسبقًا. يستخدم هذا الوضع في أي مكان يجب فيه التحكم في القوة أو الشد بدلاً من الموضع أو السرعة — أنظمة شد الويب، وآليات التثبيت، والبراغي المحدودة بعزم الدوران، ومناولة المواد حيث يكون الحمل هو المرجع.

التبديل بين الأوضاع هو تغيير معلمة، وليس تبديل جهاز. يمكن لمصمم الآلة إنشاء نموذج أولي لمحور في وضع السرعة، ثم الانتقال إلى وضع الموضع للتنفيذ النهائي، باستخدام نفس المحرك طوال الوقت.

محركات السيرفو المتوافقة

تمت مطابقة R88D-WT01H مع محركات سيرفو OMRON W-Series بقوة 100 واط التي تعمل بسرعة 3000 دورة في الدقيقة. تتوفر أربعة تكوينات اعتمادًا على نمط جسم المحرك ونوع المشفر:

جسم أسطواني (قياسي):

• R88M-W10030H — مشفر تزايدي، 100 واط
• R88M-W10030T — مشفر مطلق، 100 واط

جسم مسطح (رفيع المظهر):

• R88M-WP10030H — مشفر تزايدي، جسم مدمج
• R88M-WP10030T — مشفر مطلق، جسم مدمج

الـلاحقة H على المحرك تشير إلى مشفر تزايدي؛ الـلاحقة T تشير إلى مشفر مطلق مدعوم بالبطارية. يتم دعم كلا النوعين من المشفرات بالكامل بواسطة R88D-WT01H — يحتوي المحرك على موصل بطارية CN8 مخصص للبطارية الاحتياطية للمشفر المطلق، ويتعامل البرنامج الثابت مع كلا النوعين من المشفرات عبر نفس مدخل المشفر CN2.

خصائص الأداء المشتركة بين جميع متغيرات المحركات الأربعة بقوة 100 واط: عزم الدوران المقدر0.318 نيوتن متر، السرعة المقدرة3000 دورة في الدقيقة، السرعة القصوى اللحظية4500 دورة في الدقيقة، أقصى عزم دوران لحظي0.96 نيوتن متر.

توفر المحركات ذات النمط المسطح (WP) نفس الأداء الكهربائي مثل نظيراتها الأسطوانية في طول جسم أقصر بكثير — مفيدة في الآلات التي تكون فيها فتحة تركيب المحرك ذات عمق محوري محدود.

تخطيط الموصلات واللوحة الأمامية

فهم وظيفة كل موصل يوفر الوقت أثناء الأسلاك واستكشاف الأخطاء وإصلاحها. من أعلى المحرك إلى الأسفل:

الـحجرة البطارية و CN8 تقعان تحت الغطاء العلوي. إذا تم توصيل محرك مشفر مطلق، يتم تركيب البطارية الاحتياطية هنا. بدون بطارية مشحونة، لا يمكن للمشفر المطلق الاحتفاظ ببيانات الموضع متعدد الدورات عبر دورة طاقة — عادة ما يعود إنذار البطارية عند بدء التشغيل إلى هذه الحجرة.

CN5 هو خرج مراقبة تناظري ثنائي السنون. تظهر هنا إشارات جهد تناظرية في الوقت الفعلي تتناسب مع سرعة المحرك وتيار عزم الدوران، ويمكن قراءتها باستخدام راسم ذبذبات أو مسجل بيانات دون توصيل برنامج كمبيوتر. هذا هو أسرع مسار تشخيصي أثناء التركيب — قم بتوصيل راسم ذبذبات بـ CN5 ويمكنك على الفور رؤية أشكال موجة سرعة المحرك وعزم الدوران استجابة للأوامر.

CN3 هو منفذ الاتصال التسلسلي (RS-232C / RS-422A) لوحدة معلمات أو اتصال كمبيوتر. الـ OMRONوحدة معلمات محمولة R88A-PR02W تتصل هنا للبرمجة الميدانية والمراقبة بدون كمبيوتر محمول. يستخدم الإعداد المستند إلى الكمبيوتر برنامج المراقبةWmonWin من OMRON عبر RS-232C.

CN1 هو موصل مدخلات/مخرجات التحكم — هذا هو المكان الذي تتصل فيه وحدة التحكم المنطقية القابلة للبرمجة (PLC) أو وحدة التحكم في الحركة: نبضات الأوامر (وضع الموضع)، مرجع السرعة أو عزم الدوران التناظري (وضع السرعة/عزم الدوران)، تشغيل/إيقاف السيرفو، إعادة ضبط الإنذار، قيود الحد الأمامي/العكسي، وإشارات الخرج مثل في الموضع، وسرعة صفر، وحالة الإنذار.

CN2 هو موصل تغذية المشفر، والذي يحمل إشارات مشفر المحرك مرة أخرى إلى دوائر معالجة الموضع/السرعة للمحرك.

تشغيل المشفر المطلق: الاحتفاظ بالموضع عبر دورات الطاقة

عند إقران محرك لاحقته T (مشفر مطلق) بـ R88D-WT01H، يمكن لنظام السيرفو الإبلاغ عن الموضع المطلق متعدد الدورات إلى وحدة التحكم حتى بعد انقطاع كامل للطاقة. يقوم المشفر بتخزين عدده متعدد الدورات وموضعه داخل الدورة في ذاكرة غير متطايرة داخلية مدعومة بالبطارية في CN8.

عند تشغيل الطاقة، يقرأ المحرك الموضع المخزن من المشفر على الفور. تتلقى وحدة التحكم موضع المحور الحالي دون الحاجة إلى دورة تحديد نقطة مرجعية — تعرف الآلة مكانها لحظة تطبيق الطاقة. هذا هو الفرق العملي الذي يجعل المشفرات المطلقة تستحق التكلفة الإضافية في الآلات التي تستهلك فيها دورات تحديد نقطة مرجعية وقت الإنتاج، أو حيث يكون مسار تحديد نقطة مرجعية آمن معقدًا بسبب هندسة الآلة أو أدواتها.

تتطلب محركات المشفر التزايدي (لاحقة H) العودة إلى نقطة مرجعية في كل دورة طاقة. المقايضة هي تكلفة أقل وعدم الحاجة إلى صيانة البطارية. بالنسبة للآلات التي يكون فيها تحديد نقطة مرجعية سريعًا ورخيصًا وغير مزعج، تظل المشفرات التزايدية خيارًا منطقيًا.

خيارات الاتصال بالشبكة

يتواصل R88D-WT01H الأساسي عبر منفذ الاتصال التسلسلي RS-232C / RS-422A. للتثبيتات التي تتطلب تكامل شبكة ميدانية، فإن الـوحدة خيار DeviceNet R88A-NCW152-DRT تضيف وظيفة تابع DeviceNet إلى محركات سلسلة W. تتصل وحدة الخيار بمنفذ المحرك عبر مجموعة اتصالات DSI خارجية وتمكن المحرك من المشاركة في شبكة DeviceNet — الوصول إلى المعلمات، ونقل الأوامر، ومراقبة الحالة كلها عبر شبكة الجهاز دون أسلاك نقطة إلى نقطة منفصلة لكل محرك.

كان مسار الترقية هذا ميزة مهمة لبناة الآلات الذين يستخدمون عائلات PLC CS1 و CJ1 من OMRON مع وحدات رئيسية DeviceNet. يمكن لكابل DeviceNet واحد يصل إلى اللوحة الوصول إلى محركات سيرفو متعددة، مما يبسط الأسلاك ويتيح التشخيص المركزي.

اعتبارات التوريد والاستبدال

تمإيقاف R88D-WT01H من كتالوج الإنتاج النشط لـ OMRON. تم استبدال سلسلة OMNUC W بسلسلة G من OMRON ولاحقًا سلسلة 1S، والتي توفر إمكانيات شبكة موسعة، ودقة مشفر أعلى، واتصال EtherCAT. ومع ذلك، لا تزال محركات سلسلة W مثبتة عبر قاعدة كبيرة من الآلات النشطة عالميًا، ويتم الحصول على وحدات الاستبدال بانتظام من خلال موردين متخصصين في الأتمتة الصناعية.

عند شراء R88D-WT01H مستعمل أو مجدد، تأكد من أن الوحدة قد تم اختبارها تحت الحمل، وليس مجرد تشغيلها. يمكن للمحرك اجتياز الفحص البصري وتشغيل الطاقة دون أخطاء مع الاستمرار في إظهار أداء IGBT متدهور، أو معالجة إشارة المشفر مضطرة، أو شيخوخة المكثفات التي تظهر فقط تحت حمل المحرك. تحقق من أن حجرة بطارية المشفر المطلق سليمة إذا كان سيتم استخدام المحرك مع محركات لاحقة T.

أسئلة متكررة

س1: ما هو الفرق بين R88D-WT01H و R88D-WT01HL، وهل هما قابلان للتبديل؟

الهيكل الوظيفي لهذين المحركين متطابق — كلاهما محركات سيرفو ثلاثية الأوضاع بقوة 100 واط من سلسلة W. الفرق الوحيد هوفئة جهد الإدخال: يعمل R88D-WT01H منمصدر تيار متردد أحادي الطور 200/230 فولت(170-253 فولت)، بينما يعمل R88D-WT01HL منمصدر تيار متردد أحادي الطور 100 فولت. إنهما غير متوافقين كهربائيًا ولا يمكن استبدالهما ببعضهما البعض. تختلف مجموعات المحركات المتوافقة أيضًا — تتزاوج محركات فئة H مع محركات 200 فولت (R88M-W10030H/T)، وتتزاوج محركات فئة HL مع محركات 100 فولت من نفس إطار الهيكل الميكانيكي. إذا كانت لوحة التركيب الخاصة بك تعمل بجهد 200 فولت أحادي الطور، فإن محرك لاحقة H فقط هو الصحيح. تركيب محرك من فئة HL على مصدر جهد 200 فولت سيتلف المحرك؛ تركيب محرك من فئة H على مصدر جهد 100 فولت سيؤدي إلى أخطاء جهد منخفض ولن يعمل المحرك.

س2: هل يمكن لـ R88D-WT01H العمل في وضع التحكم في الموضع مع أي PLC مخرج للنبضات، أم أنه يتطلب وحدة تحكم OMRON؟

يقبل R88D-WT01Hأوامر سلسلة نبضات قياسية للموضع وهو مستقل عن وحدة التحكم في هذا الوضع. يمكن لأي PLC أو وحدة تحكم حركة أو مُفهرس قادر على إخراج إشارات نبضات تفاضلية أو مفتوحة المصدر بتنسيق Pulse+Direction أو CW/CCW أو فرق الطور 90 درجة أن يأمر هذا المحرك. وحدات تحديد المواقع الخاصة بـ OMRON (سلسلة CJ1W-NC، CS1W-NC) تتفاعل بشكل طبيعي، ولكن وحدات التحكم ذات الإخراج النبضي من Mitsubishi و Keyence و Panasonic وغيرها تعمل بنفس القدر طالما أن مستويات الإشارة وتصنيفات تيار الخرج ضمن مواصفات مدخل CN1 للمحرك. لوضع التحكم في السرعة وعزم الدوران، يتطلب المحرك مرجعًا تناظريًا بجهد ±10 فولت تيار مستمر، وهو خرج قياسي من جميع وحدات PLC ووحدات التحكم في الحركة ذات القدرة التناظرية تقريبًا.

س3: يظهر على المحرك إنذار بطارية. ماذا يعني هذا ومدى إلحاحه؟

يشير إنذار البطارية على R88D-WT01H إلى أن جهد البطارية الاحتياطية فيحجرة بطارية CN8 قد انخفض إلى ما دون الحد المطلوب للحفاظ على بيانات موضع المشفر المطلق. هذا الإنذار ذو صلة فقط عند توصيلمحرك لاحقة T(مشفر مطلق)؛ ليس له تأثير على الأنظمة التي تستخدم محركات المشفر التزايدي (لاحقة H). تعتمد الإلحاحية على الحالة الحالية لجهد البطارية: يعني التحذير المبكر للبطارية أن البطارية تضعف ويجب استبدالها قريبًا، ولكن بيانات المشفر لا تزال سليمة. إذا تم تفريغ البطارية بالكامل، فقد يتم فقدان عدد الدورات المتعددة المخزن في المشفر — عند التشغيل التالي، سيطلب المحرك العودة إلى نقطة مرجعية لإعادة تأسيس مرجع الموضع المطلق. استبدل البطارية قبل أن يتم تفريغها بالكامل لتجنب ذلك. البديل المحدد من OMRON هو وحدة البطارية R88A-BAT01W.

س4: ما هو نطاق التحكم في السرعة 1:5000 ولماذا هو مهم لتطبيقي؟

نطاق التحكم في السرعة1:5000 يعني أن المحرك يمكنه تنظيم سرعة المحرك بدقة من 0.6 دورة في الدقيقة إلى 3000 دورة في الدقيقة مع الحفاظ على أداء تنظيم الحمل المحدد. من الناحية العملية، يخبرك هذا الرقم بمدى بطء تشغيل المحرك مع استقرار سرعة موثوق به. بالنسبة لمعظم تطبيقات تحديد المواقع، هذا النطاق أكثر من اللازم. حيث يصبح الأمر حاسمًا هو التطبيقات التي تتطلبدوران بطيء جدًا ومستقر — تغذية مواد متحكم فيها، لف أفلام بسرعة قريبة من الصفر أثناء الوصلات، أو فهرسة دقيقة منخفضة السرعة حيث ينتج أي اختلاف في السرعة عيبًا مرئيًا في الخرج. تصبح المحركات ذات نطاقات التحكم الأضيق (مثل 1:1000) غير مستقرة أو تتأرجح عند الطرف الأدنى؛ يعكس نطاق W-Series 1:5000 دقة وعرض نطاق حلقة التحكم في السرعة للمحرك، والذي كان ميزة تنافسية لـ OMRON عندما كانت هذه المنصة قيد الاستخدام.

س5: تم إيقاف R88D-WT01H. هل سلسلة OMRON G5 أو 1S هي بديل مباشر؟

لا يعتبر أي منهما بديلاً مباشرًا تمامًا، ولكن كلاهما يمكن أن يحل محله مع تعديلات في المعلمات والأسلاك. الـسلسلة OMRON G5(R88D-KN01H-ECT أو متغير غير ECT) هو الخلف الأقرب من حيث نطاق التطبيق ومطابقة المحرك — أنتجت OMRON أيضًا محركات G5-Series متوافقة بقوة 100 واط والتي تشترك في نفس أبعاد الإطار مثل محركات سلسلة W. ومع ذلك، تختلف تخطيطات الموصلات وترقيم المعلمات وأنواع كابلات المشفر بين سلسلة W وسلسلة G5، لذا يلزم إجراء تغييرات في الأسلاك. الـسلسلة 1S(R88D-1SN01H-ECT) هي منصة OMRON الحالية مع اتصالات EtherCAT ومشفرات عالية الدقة؛ إنها تمثل خطوة أكبر في متطلبات الأسلاك وبرمجة PLC. للاستبدال الصيانة البحت حيث يكون الهدف هو استعادة محرك فاشل في آلة موجودة دون إعادة تصميم، فإن الحصول على R88D-WT01H تم اختباره من سوق الفائض ونقل مجموعة المعلمات الأصلية عادة ما يكون أسرع من ترحيل المنصة. إذا تم تحديث الآلة أو الحاجة إلى استبدال محاور متعددة في وقت واحد، فإن سلسلة G5 توفر مسار ترقية عمليًا أكثر من سلسلة W.

جهاز OMRON R88D-WT01H هو جزء من نظام سيرفو AC من سلسلة OMNUC W (دليل المستخدم رقم الكتالوج I531). تم إيقاف هذا الطراز من خط إنتاج OMRON الحالي. تحقق دائمًا من نوع المشفر (تزايدي مقابل مطلق) وتوافق فئة الجهد قبل طلب بديل. انتظر خمس دقائق على الأقل بعد فصل الطاقة قبل العمل على أسلاك أو موصلات المحرك للسماح للمكثفات الداخلية بالتفريغ.
