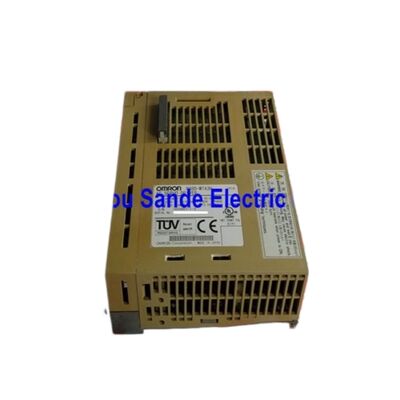

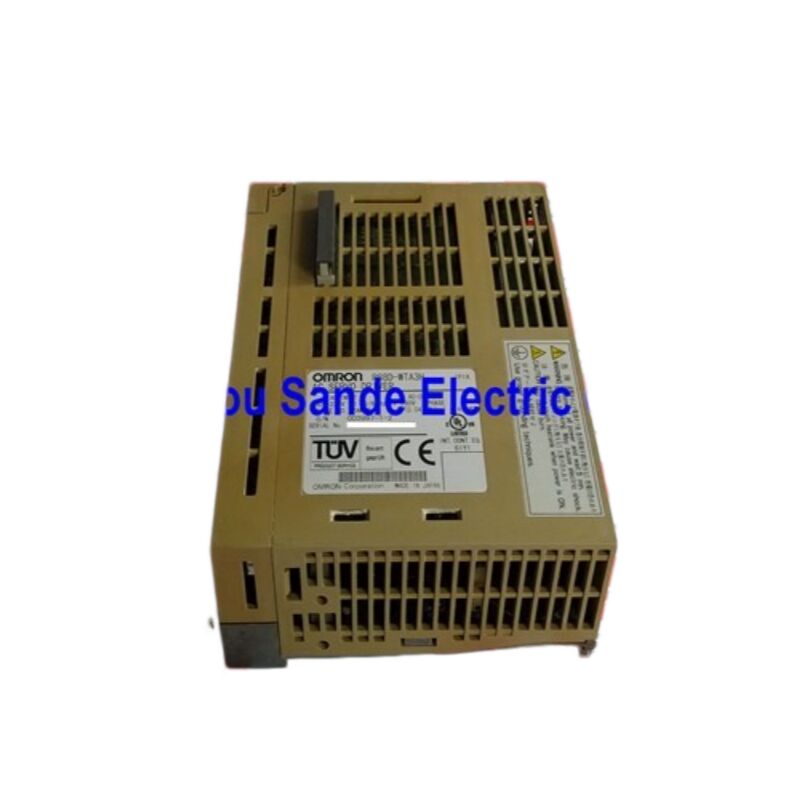

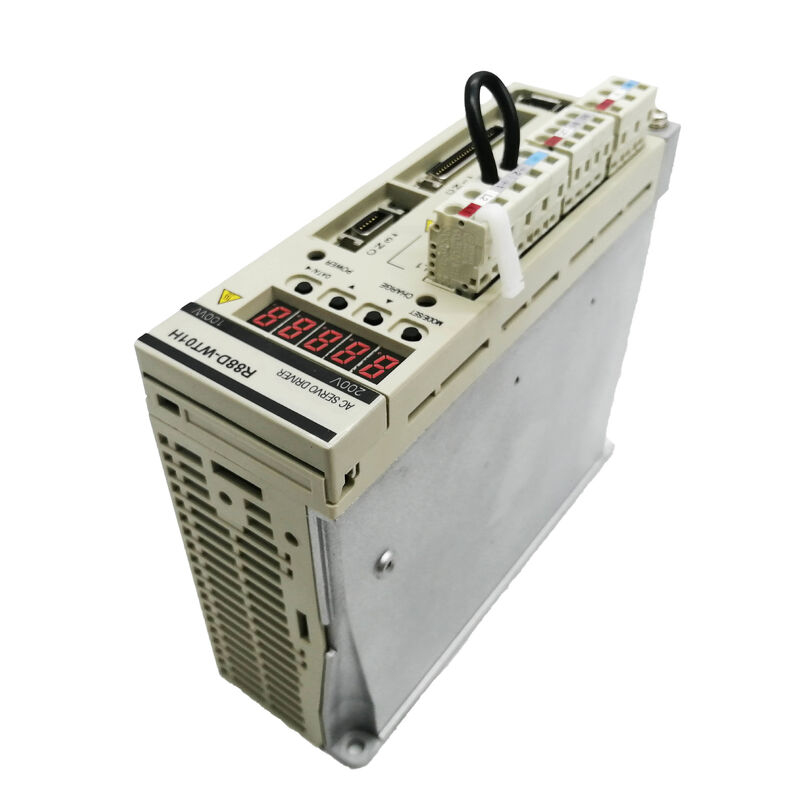

OMRON R88D-WTA3H — OMNUC W-Series 30W AC Servo Driver, أحادي الطور 200 فولت

أصغر مشغل في عائلة سيرفو جادة

ثلاثون واط لا تبدو كثيرة حتى تفكر فيما تقدمه وحدة R88D-WTA3H بالفعل. هذه هي نقطة الدخول بأقل طاقة في سلسلة OMNUC W-Series من OMRON — وهي منصة سيرفو تمتد من هذه الوحدة المدمجة بقدرة 30 واط وصولاً إلى 15 كيلو واط، وتشارك نفس بنية التحكم ثلاثية الأوضاع، ونفس واجهة المشفر التسلسلي، ونفس بيئة البرمجة عبر النطاق بأكمله. شراء أصغر مشغل في هذه العائلة لا يعني قبول منتج مخفض. تحصل على تحكم في الموضع، وتحكم في السرعة، وتحكم في عزم الدوران في نفس الجهاز، وتوافق المشفر التسلسلي مع المحركات التزايدية والمطلقة، ومنفذ اتصال RS-232C / RS-422A — مجموعة ميزات W-Series الكاملة، فقط تم قياسها لحمل 30 واط.

بالنسبة لمصنعي الآلات الذين يعملون مع محاور دقيقة صغيرة — عربات موزعات الملصقات، ورؤوس التوزيع المدمجة، ومراحل المحاذاة البصرية، أو آليات التقسيم المصغرة — فإن R88D-WTA3H تلبي الهدف بدقة. إن زيادة حجم مشغل السيرفو تهدر مساحة اللوحة وتضيف تكلفة غير ضرورية؛ توجد WTA3H لأن بعض التطبيقات تحتاج حقًا إلى أداء سيرفو بقدرة 30 واط ولا شيء أكثر.

---

المواصفات الفنية

---

المحرك المتطابق: R88M-W03030H

تمت مطابقة R88D-WTA3H خصيصًا مع سلسلة تم تصميم R88D-WTA3H للعمل مع محركات السيرفو من سلسلة W-Series من OMRON بقدرة 30 واط وسرعة 3000 دورة في الدقيقة، وهي من محركات السيرفو الأسطوانية بقدرة 30 واط وسرعة 3000 دورة في الدقيقة — وهي أصغر أعضاء عائلة محركات W-Series.

في الظروف المقننة، توفر R88M-W03030H عزم دوران مستمر يبلغ 0.0955 نيوتن متر، وتدور بسرعة 3000 دورة في الدقيقة. تصل السرعة القصوى اللحظية إلى 4500 دورة في الدقيقة، ويبلغ عزم الدوران الأقصى المتاح أثناء دفعات التسارع حوالي ثلاثة أضعاف الرقم المقنن — بما يتفق مع تصميم محركات W-Series عبر جميع فئات الطاقة. يعمل عمود المحرك مغلقًا بمعيار IP67، مما يعني أنه يمكنه تحمل التعرض المباشر للغسيل في البيئات الغذائية المجاورة وبيئات التصنيع التي تتطلب الغسيل حتى بينما يبقى هذا المشغل الأصغر بأمان داخل لوحة مغلقة.

يتوفر تكوينان للمحرك لهذا المشغل:

• R88M-W03030H-□ — مشفر تزايدي، دقة 13 بت
• R88M-W03030T-□ — مشفر مطلق متعدد الدورات، دقة 16 بت

يحتفظ المحرك ذو اللاحقة T بموضعه المطلق عبر دورات الطاقة باستخدام بطارية النسخ الاحتياطي في موصل CN8 الخاص بالمشغل. اختر المحرك التزايدي ذو اللاحقة H عندما يكون تحديد نقطة الأصل عند كل بدء تشغيل مقبولًا وتكون الأولوية لتقليل التكلفة. اختر المحرك المطلق ذو اللاحقة T عندما لا تستطيع الآلة تحمل دورة تحديد نقطة الأصل — أو عندما يكون مسار تحديد نقطة الأصل مقيدًا ميكانيكيًا بالتطبيق.

بالنسبة للتركيبات التي يكون فيها الطول المحوري محدودًا، توفر محركات OMRON ذات الجسم المسطح (مظهر نحيف) بقدرة 30 واط نفس الأداء الكهربائي في إطار محرك أقصر، وهي متوافقة تمامًا مع هذا المشغل.

---

ثلاثة أوضاع تحكم، لا تغييرات في الأجهزة

ما يميز سلسلة OMNUC W-Series عن منصات السيرفو الأساسية هو بنية T-type ثلاثية الأوضاع المدمجة في كل مشغل عبر العائلة — بما في ذلك هذه الوحدة بقدرة 30 واط. التحكم في الموضع والسرعة وعزم الدوران ليست متغيرات منتجات منفصلة؛ إنها أوضاع تشغيل يتم اختيارها بواسطة المعلمة. يمكن لوحدة R88D-WTA3H واحدة أن تخدم أيًا من أدوار التحكم الثلاثة هذه في الآلة.

التحكم في الموضع يعالج أوامر سلسلة النبضات من وحدة التحكم المضيفة ويغلق حلقة الموضع داخليًا باستخدام التغذية الراجعة للمشفر. تقوم وظيفة التروس الإلكترونية بتوسيع مدخل نبضات الأوامر، لذلك لا تحتاج وحدة التحكم إلى إخراج قطارات نبضات عالية التردد لتحقيق دقة تحديد موضع دقيقة. يتم دعم ثلاثة تنسيقات لمدخلات النبضات: نبضة + اتجاه، CW/CCW، و فرق طور 90 درجة. تعني هذه المرونة أن المشغل يقبل الأوامر مباشرة من وحدات تحديد الموضع الخاصة بـ OMRON بالإضافة إلى وحدات التحكم من طرف ثالث ذات اتفاقيات إخراج مختلفة.

التحكم في السرعة ينظم سرعة عمود المحرك بما يتناسب مع مرجع جهد تناظري، عادةً ±10 فولت تيار مستمر. نطاق التحكم في السرعة 1:5000 هو نفس المواصفات التي تحملها محركات W-Series الأكبر — نموذج 30 واط لا يقبل أداءً مخفضًا لمجرد تصنيف طاقته المنخفض. في الطرف البطيء من هذا النطاق، يدور المحرك بسلاسة وقابلية للتحكم دون تذبذب، وهذا هو المهم في تطبيقات التحكم في الشد والتغذية حيث يحدد استقرار السرعة المنخفضة جودة الإخراج.

التحكم في عزم الدوران ينظم عزم دوران خرج المحرك بما يتناسب مع إشارة دخل تناظرية، مع سقف سرعة قابل للتكوين لمنع الانفلات على الأعمدة غير المحملة. يستخدم هذا الوضع في أي مكان تحتاج فيه الآلة إلى التحكم في القوة بدلاً من الحركة — شد اللف، قوة التثبيت، أو عمليات الإدخال بقوة متحكم بها.

تبديل الأوضاع هو تغيير معلمة، موثق في دليل مستخدم W-Series القياسي. يمكن لمصمم الآلة تكوين المشغل لاختبار التطوير في وضع السرعة، ثم التبديل إلى وضع الموضع للتكليف النهائي، باستخدام نفس الأجهزة طوال الوقت.

---

المشفر التسلسلي: دقة أعلى من الجيل السابق

يستخدم مزيج محرك W-Series ومشغل السيرفو واجهة مشفر تسلسلي بدلاً من إشارات التربيع التزايدية A/B/Z التقليدية. هذا تمييز مهم عن منصات السيرفو القديمة.

تستخدم محركات المشفر التزايدي في W-Series (محركات اللاحقة H) مشفر تسلسلي 13 بت، مما يوفر 8192 عدًا لكل دورة من التغذية الراجعة للموضع داخل حلقة السيرفو الخاصة بالمشغل. تستخدم محركات المشفر المطلق (محركات اللاحقة T) مشفر تسلسلي مطلق 16 بت، مما يوفر 65536 عدًا لكل دورة في دورة واحدة، بالإضافة إلى تتبع متعدد الدورات للموضع المطلق عبر أي عدد من الدورات.

رابط المشفر التسلسلي بين المحرك والمشغل هو أيضًا أكثر مقاومة للضوضاء من الأسلاك التربيعية المتوازية. يحمل كابل واحد بيانات الموضع، وبيانات السرعة، وحالة المشفر، وقراءات حرارة المحرك كتدفق بيانات تسلسلي. هذا يقلل من عدد دبابيس الموصل، ويبسط توجيه الكابلات، ويلغي تدهور الإشارة التفاضلية التي يمكن أن تسببها مسارات الكابلات الطويلة على المشفرات التزايدية عالية الدقة. بالنسبة لتطبيق مدمج بقدرة 30 واط حيث قد يكون المحرك قريبًا من المعدات التي تولد الإشارات، فإن هذه المقاومة للضوضاء هي فائدة عملية وليست نظرية.

---

تخطيط الموصل وما يفعله كل منفذ

فهم التخطيط المادي للمشغل يعود بالفائدة أثناء التركيب واستكشاف الأخطاء وإصلاحها.

التوافق الكهرومغناطيسي وترشيح الخطحجرة بطارية CN8 تحت الغطاء العلوي. إذا تم استخدام محرك مشفر مطلق (لاحقة T)، يتم تركيب بطارية النسخ الاحتياطي هنا. بدون بطارية مشحونة، لا يمكن للمشفر المطلق الحفاظ على عداد الموضع متعدد الدورات وبيانات الموضع داخل الدورة أثناء انقطاع التيار الكهربائي. سيعرض المشغل إنذار بطارية عند بدء التشغيل ويطلب العودة إلى نقطة مرجعية إذا استنفدت هذه البطارية تمامًا.

يوفر CN5

مخارج مراقبة تناظرية — إشارات جهد في الوقت الفعلي تتناسب مع سرعة المحرك وتياره يمكن ملاحظتها على راسم إشارة قياسي. هذا هو أسرع اتصال تشخيصي أثناء التكليف: بدون توصيل أي جهاز كمبيوتر، يظهر راسم الإشارة على CN5 فورًا استجابة السرعة الفعلية وتيار عزم الدوران أثناء حركة المحور. التجاوزات، والتذبذبات، وسلوك الاستقرار كلها مرئية بشكل مباشر.CN3

هو منفذ الاتصال التسلسلي. تتصل وحدة المعلمات المحمولة R88A-PR02W هنا للبرمجة الميدانية وتشخيص الأعطال دون الحاجة إلى كمبيوتر محمول. يستخدم المراقبة المستندة إلى الكمبيوتر برنامج WmonWin من OMRON عبر نفس اتصال RS-232C، مما يوفر وصولاً كاملاً إلى المعلمات، ومراقبة في الوقت الفعلي، وقدرة تسجيل البيانات.CN1

هو طرف الإدخال/الإخراج للتحكم — مدخل أمر النبضات، مرجع السرعة/عزم الدوران التناظري، تشغيل/إيقاف السيرفو، إعادة تعيين الإنذار، مدخلات الحد الأمامي والخلفي، وإشارات الخرج بما في ذلك حالة الموضع، والسرعة الصفرية، وحالة الإنذار.CN2

---

هو مدخل التغذية الراجعة للمشفر. يمتد كابل المشفر مباشرة من المشفر التسلسلي للمحرك إلى CN2؛ يؤثر طول الكابل على مناعة النظام ضد الضوضاء ويجب استخدام الكابلات القياسية والروبوتية المحددة من OMRON لهذا الاتصال.

تركيب اللوحة: بصمة مشتركة، أسلاك نظيفةتشارك R88D-WTA3H بصمة لوحتها البالغة 55 × 160 × 130 ملم

مع طرازات WTA5H و WT01H و WT02H — جميع مشغلات W-Series أحادية الطور 200 فولت من 30 واط إلى 200 واط تشغل نفس أبعاد التركيب. هذا مهم لتصميم اللوحة: الآلة التي قد تحتاج إلى التوسع من محور 30 واط إلى محور 100 واط في مراجعة لاحقة لا تتطلب قطعًا جديدًا للوحة أو حزمة كابلات عند ترقية المشغل.

---

يستخدم التركيب على الحائط مسمارين M4. كما يتم دعم التركيب على اللوحة الأمامية (تضمين المشغل من خلال فتحة لوحة مع أقواس) للتركيبات التي تحتاج فيها شاشة المشغل ولوحة المفاتيح إلى الوصول إليها من وجه اللوحة دون فتح باب الخزانة.

التوافق الكهرومغناطيسي وترشيح الخط مرشح الخط ذو البصمة R88A-FIW104-E

هو مرشح EMC الموصى به لـ R88D-WTA3H. يتم تركيب مرشحات نمط البصمة على سكة DIN الخاصة باللوحة مباشرة خلف المشغل، مع تركيب المشغل بشكل متساوٍ مع أطراف خرج المرشح — هذا يقلل من طول الكابل غير المصفى بين المرشح والمشغل، وهو العامل الأساسي في مدى فعالية قمع تداخل EMC الموصل.

---

يحدد دليل تركيب W-Series شروط الأسلاك للامتثال لتوجيهات EMC. اتباع هذه الشروط — وخاصة متطلبات التأريض وتوجيه الكابلات وتركيب المرشح — يمكّن النظام من تلبية حدود الانبعاثات الصناعية EN 55011 الفئة A المجموعة 1. بدون مرشح الخط، ستتجاوز الانبعاثات الموصلة والمشعة من تبديل IGBT الخاص بالمشغل هذه الحدود.

مصادر قطع الغيار: ما الذي تبحث عنهتم إيقاف R88D-WTA3H من خط إنتاج OMRON النشط

حيث تم استبدال سلسلة W-Series بمنصات G-Series و 1S-Series. تتوفر وحدات الاستبدال من خلال سوق فائض الأتمتة الصناعية. عند البحث عن وحدة مستعملة أو مجددة، تنطبق عدة فحوصات عملية.

تأكد من أن الوحدة قد تم اختبارها تحت الحمل بمحرك فعلي تحت حركة موجهة — وليس مجرد تشغيلها وفحص الأعطال. يمكن أن تبدو الوحدة سليمة عند التشغيل على طاولة الاختبار، بينما تعاني من تدهور IGBT أو تقادم المكثفات الذي يظهر فقط تحت حمل المحرك. تحقق من أن حجرة بطارية CN8 سليمة وأنه تم تركيب بطارية بديلة إذا كانت الوحدة مخزنة لفترة طويلة. تحقق من إصدار البرنامج الثابت إذا تم استيراد الوحدة إلى نظام متعدد المحاور حيث تكون توافق المعلمات عبر المشغلات مهمًا.

---

لا يزال دليل مستخدم W-Series (OMRON Cat. No. I531) متاحًا للجمهور من أرشيفات وثائق OMRON ويغطي جميع رموز الإنذار وجداول المعلمات ورسومات الأسلاك لـ R88D-WTA3H.

أسئلة متكررة

س1: مع أي محرك سيرفو يقترن R88D-WTA3H، وهل يمكنني استخدام محرك آخر بقدرة 30 واط من مصنع آخر؟تم تصميم R88D-WTA3H للعمل مع محركات السيرفو من سلسلة W-Series من OMRON بقدرة 30 واط وسرعة 3000 دورة في الدقيقة، وهي R88M-W03030H (مشفر تزايدي) و R88M-W03030T

---

(مشفر مطلق). تستخدم هذه المحركات واجهة مشفر تسلسلي خاصة بـ OMRON — الإشارة المرسلة عبر كابل CN2 ليست إشارة تربيعية تفاضلية قياسية A/B/Z بل بروتوكول بيانات تسلسلي خاص بمشفر W-Series. المحركات من طرف ثالث ذات المشفرات التربيعية القياسية غير متوافقة مع مدخل CN2 الخاص بهذا المشغل. يتطلب استبدال محرك غير OMRON التحقق من توافق محاثة اللف، وإعادة كتابة معلمات المحرك الخاصة بالمشغل، والقبول بأن خوارزميات الحماية الخاصة بـ OMRON — التي تم معايرتها لخصائص المحرك الحرارية والكهربائية لسلسلة R88M-W — قد لا تعمل بشكل صحيح. عمليًا، لا يُنصح بمطابقة هذا المشغل مع أي شيء آخر غير المحرك المتطابق R88M-W03030 لمعدات الإنتاج.

س2: هل يتطلب R88D-WTA3H وحدة PLC أو تحديد موضع خاصة بـ OMRON، أم أنه سيعمل مع وحدات تحكم من طرف ثالث؟لا يلزم وجود وحدة تحكم OMRON. في وضع التحكم في الموضع، يقبل المشغل مدخلات سلسلة النبضات — يمكن لأي وحدة تحكم أو PLC أو بطاقة حركة قادرة على إخراج نبضات Pulse+Direction أو CW/CCW أو تنسيق التربيع أن توجه هذا المشغل. تُستخدم وحدات التحكم من Mitsubishi و Keyence و Panasonic و Delta وغيرها بشكل روتيني مع مشغلات W-Series في هذا الوضع. في وضعي التحكم في السرعة وعزم الدوران

---

، يقبل المشغل مرجعًا تناظريًا بجهد ±10 فولت تيار مستمر، وهو معيار إشارة عالمي متوافق مع جميع وحدات PLC ذات الإخراج التناظري تقريبًا. الاتصال الخاص بـ OMRON الوحيد هو عبر منفذ CN3 RS-232C / RS-422A للوصول إلى المعلمات — وحتى ذلك يمكن الوصول إليه باستخدام برنامج طرفي قياسي إذا تم تكوين بروتوكول الاتصال بشكل صحيح. لإعداد المعلمات في الميدان، تعد وحدة R88A-PR02W المحمولة الأداة الأكثر عملية بغض النظر عن العلامة التجارية لوحدة PLC التي تتحكم في المحور.

س3: يظهر R88D-WTA3H إنذارًا. كيف يمكنني تحديد الخطأ دون توصيل جهاز كمبيوتر؟تحتوي اللوحة الأمامية للمشغل على شاشة LED بسبعة أجزاء

---

تعرض رموز إنذار مكونة من حرفين مباشرة. عند حدوث خطأ، تتناوب الشاشة بين رمز الإنذار وكلمة "AL" بالتناوب بحيث يمكن قراءة الرمز دون أي أدوات أو برامج. تشمل الرموز الشائعة لهذه الفئة من المشغلات انخفاض الجهد (AL.10)، وزيادة الجهد (AL.40)، وزيادة التيار (AL.30)، والحمل الزائد (AL.71)، وخطأ المشفر (AL.74)، وتجاوز انحراف الموضع (AL.26). يحتوي دليل مستخدم OMRON W-Series (Cat. No. I531) على جدول الإنذارات الكامل مع الأسباب المحتملة والإجراءات التصحيحية لكل رمز. بعد حل السبب الجذري، يتم مسح الإنذار عن طريق تنشيط مدخل إعادة تعيين الإنذار في شريط طرف CN1 — نبضة واحدة من وحدة التحكم أو اتصال لحظي من زر ضغط. لن يؤدي المسح المتكرر وإعادة التشغيل دون معالجة السبب إلى حل خطأ في الأجهزة وقد يسبب المزيد من الضرر.

س4: هل R88D-WTA3H متوافق مع محركات المشفر المطلق، وماذا يتطلب ذلك من حيث الأجهزة؟نعم — يدعم المشغل بالكامل محركات W-Series التزايدية (لاحقة H) والمطلقة (لاحقة T). لتشغيل المشفر المطلق، يجب تركيب بطارية النسخ الاحتياطي R88A-BAT01W

---

في حجرة بطارية CN8 الخاصة بالمشغل. تحافظ هذه البطارية على عداد الموضع متعدد الدورات وبيانات الموضع داخل الدورة للمشفر عندما يكون طاقة الآلة مغلقة. عند بدء التشغيل، يقرأ المشغل الموضع المخزن من المشفر فورًا ويبلغ عن موضع المحور الحالي لوحدة التحكم دون أي دورة تحديد نقطة الأصل. متطلب الصيانة المستمر الوحيد هو استبدال البطارية عندما ينخفض جهد البطارية — سيعرض المشغل إنذار تحذير البطارية قبل أن تصل البطارية إلى مستويات حرجة، مما يعطي إشعارًا مسبقًا قبل أن تكون بيانات الموضع في خطر. إذا استنفدت البطارية تمامًا وفقد المشفر مرجع موضعه، فإن إجراء واحد لتحديد نقطة الأصل يعيد تأسيس الموضع المطلق ويستأنف النظام التشغيل المطلق الطبيعي.

س5: تم إيقاف R88D-WTA3H. ما هو الخيار الأكثر عملية للاستبدال لآلة موجودة؟للاستبدال بالصيانة البحتة — استعادة مشغل فاشل في آلة موجودة دون إعادة تصميم المحور — فإن الخيار الأول هو البحث عن R88D-WTA3H تم اختباره من سوق الفائض الصناعي ونقل مجموعة المعلمات الأصلية من وثائق الآلة. هذا يحافظ على جميع الأسلاك والكابلات وبرمجة PLC دون تغيير. إذا كانت وحدة W-Series غير متوفرة حقًا، فإن أقرب منصة لاحقة للهجرة هي سلسلة OMRON G5، وتحديدًا نطاق R88D-KNA5H أو R88D-KN01H اعتمادًا على الخرج المقنن. محركات G5 متشابهة ماديًا مع محركات W-Series وأنتجت OMRON محركات G5 بقدرة 30 واط متوافقة. ومع ذلك، تختلف كابلات المشفر، وأسلاك CN1، وهيكل المعلمات بين الأجيال، لذلك لا يمكن استبدال الكابل مباشرة — يلزم إجراء تغييرات في الأسلاك وإعادة إدخال المعلمات. تمثل سلسلة 1S

---

الأحدث (القائمة على EtherCAT) تغييرًا أكبر في نهج التكليف وهيكل برنامج PLC وهي أكثر ملاءمة لتصميمات الآلات الجديدة بدلاً من استبدال الأجزاء الفردية في التركيبات الحالية لسلسلة W-Series.





تعد OMRON R88D-WTA3H جزءًا من نظام السيرفو AC من سلسلة OMNUC W (دليل المستخدم Cat. No. I531). تم إيقاف هذا الطراز من كتالوج إنتاج OMRON الحالي. تحقق دائمًا من توافق طراز المحرك وفئة الجهد قبل طلب بديل. انتظر ما لا يقل عن خمس دقائق بعد فصل طاقة التيار الرئيسي قبل التعامل مع الأسلاك الداخلية أو الموصلات.
