| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | TL-N10ME1 |

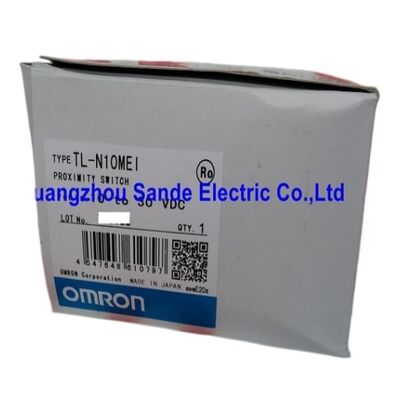

إن OMRON TL-N10ME1 هو مستشعر قرب مستطيل محفز مخصص لبناة الآلات وفرق الصيانة الذين يفضلون شكل الجسم المربع بدلاً من مستشعر أسطواني متداخل.
تصميمه غير المحمي ، مسافة الاستشعار 10 مم ، DC NPN 3 الأسلاك المفتوحة عادة الخروج ، والسكن مستطيل 30 ملم الفئة تجعلها خيار عملي للأسود ، سطح مسطح الجهاز ،معدات النقل، والآليات الصناعية التي يكون فيها جسم جهاز الاستشعار مكعب أسهل في وضعها من نوع البرميل المتداول.
هذا النموذج مفيد بشكل خاص في الآلات حيث يجب أن يكون المستشعر محاذاً إلى سطح ميكانيكي مسطح ويظل سهلاً في الاستبدال.
تم بناء عائلة TL-N حول هذا النمط من التثبيتوTL-N10ME1 يجمع بين واجهة كهربائية بسيطة مع رأس استشعار مستطيل أكبر يوفر مسافة استشعار عملية 10 مم للأهداف الحديدية.
في عمليات الأتمتة الحقيقية، هذا يمكن أن يجعل الإعداد أسهل حيث المسافة الإضافية القليلة المساعدة في استيعاب العصا العادية أو التغيرات في موقع الجزء.
الخصائص الكهربائية متطابقة بشكل جيد مع أنظمة التحكم الصناعية القياسية.
يعمل النموذج من 10 إلى 30 VDC ، ويستخدم مخرج NPN NO DC 3-wire ، ويتحول إلى 500 هرتز ، ويتضمن حماية القطبية العكسية ومثبط زيادة الطاقة.
هذا المزيج يعطيه مظهرًا قويًا وعمليًا للمحمولات ، والكشف العام عن الآلات ، واكتشاف موقع التوقف ، واكتشاف الهدف المعدني المتكرر في بيئات المصنع اليومية.
| المعلم | القيمة |
|---|---|
| النموذج | TL-N10ME1 |
| تحديد حجم الرأس | 30 ملم × 30.5 ملم × 52.5 ملم |
| النوع | نوع مربع، غير محمي |
| مصدر الطاقة | أسلاك DC 3 |
| استشعار المسافة | 10 ملم ± 10% |
| تحديد المسافة | 0-8 ملم |
| المسافة التفاضلية | 15٪ كحد أقصى من مسافة الاستشعار |
| كائن استشعار | المعادن الحديدية |
| كائن استشعار قياسي | الحديد 40 × 40 × 1 ملم |
| تردد الاستجابة | 500 هرتز |
| تشغيل الكهرباء | 12 إلى 24 VDC |
| نطاق الجهد التشغيلي | 10 إلى 30 VDC |
| الاستهلاك الحالي | 8 mA على الأكثر عند 12 VDC / 15 mA على الأكثر عند 24 VDC |
| مخرج التحكم | الـ NPN |
| وضع العمل | لا |
| مؤشر | مؤشر الكشف الأحمر |
| الدائرة الوقائية | حماية القطبية العكسية، قاطع الزخم |
| درجة الحرارة المحيطة | -25 إلى +70 درجة مئوية |
| طول الكابل | 2 م |
المقصورة المستطيلة هي أحد الأسباب الرئيسية التي تجعل المهندسين يختارون هذا الطرازأجهزة استشعار ذات الجسم المربع أسهل في تركيبها على دعامة مسطحة أو لوحة جانبية من نوع أسطواني ملفوفخاصة عندما يكون للتركيب بالفعل سطح مسطح ثابت ويريد المصمم ترتيبًا بسيطًا للتثبيت.
هذا يمكن أن يجعل كل من التثبيت الأصلي والاستبدال في وقت لاحق أكثر ملاءمة.
يمنح درجة الاستشعار غير المحصنة 10 ملم TL-N10ME1 هامش تشغيل مفيد للكشف العام عن المعادن.
يمكن لهذا النطاق الإضافي أن يساعد في الآلات التي لا يكون فيها نهج الهدف ضيقًا للغاية أو حيث تحتاج إلى امتصاص تحميلات ميكانيكية صغيرة دون الانتقال إلى عائلة أكبر من أجهزة الاستشعار.
كما هو الحال مع أجهزة الاستشعار غير المحمية الأخرى ، يجب أن يتم النظر في المعدن المحيط والهندسة التركيبية أثناء التثبيت للحصول على أفضل استقرار طويل الأجل.
س1: ما نوع التطبيقات التي تناسب TL-N10ME1 بشكل أفضل؟
وهو أكثر ملاءمة للكشف عن المعادن الصناعية العامة حيث الجسم مستطيل أسهل تركيب من جهاز استشعار أسطواني.
وتشمل الاستخدامات النموذجية استشعار الناقلة، تأكيد توقف الآلة، الكشف المثبت على الدعامة، ومراقبة الموقف في معدات الأتمتة.
السؤال الثاني: لماذا يختار المهندس جهاز استشعار قرب مستطيل بدلاً من نوع البرميل المتداخل؟
السبب الرئيسي هو الوصول إلى الراحة. يمكن أن يكون من السهل تركيب جهاز استشعار مستطيل على أسطح آلة مسطحة أو أقواس،وفي العديد من تصاميم الآلات العملية أن الميزة الميكانيكية تفوق مرونة الجسم الأسطواني المتداخل.
س3: ما معنى التصميم غير المحمي في الاستخدام العملي؟
هذا يعني أن مجال الاستشعار يمتد على نطاق أوسع من النوع المحمي الذي يتم تثبيته، مما يساعد على تحقيق نطاق 10 ملم.
من الناحية العملية ، يجب على المثبت ترك مساحة مناسبة حول وجه الاستشعار والنظر في المعدن المحيط أثناء التثبيت للحفاظ على الكشف المستقر.
السؤال 4: هل TL-N10ME1 مناسبة لبيئات المصنع القياسية؟
نعم، نطاق عمله المعلن، صفحة عائلة IP67، وميزات الحماية المدمجة تجعله مناسبًا للاستخدام الصناعي الروتيني.
تم تصميمه كجهاز استشعار تقريب عملي قياسي بدلاً من جهاز كشف للأغراض العامة الخفيفة.
س5: ما الذي يجب على المشترين التحقق منه قبل طلب استبدال؟
يجب على المشترين تأكيد ما بعد الطراز الدقيق وطول الكابل وحجم الجسم المستطيل ومسافة الاستشعار وتنسيق مخرج NPN NO DC 3-wire.
بالنسبة لعمل الاستبدال ، فإن مطابقة أسلوب التثبيت الميكانيكي مهمة بقدر ما هو مهم مطابقة المواصفات الكهربائية.
