أجهزة استشعار الأتمتة الصناعية
>
|
| مكان المنشأ | ألمانيا |
| اسم العلامة التجارية | TURCK |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | بي15-M30-AP6X |

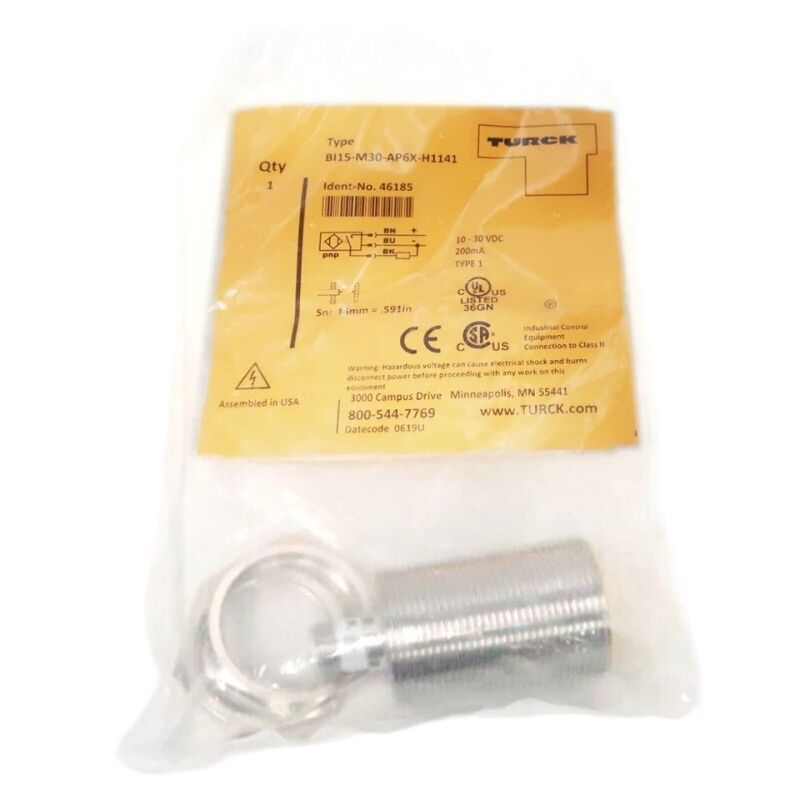

الـترك Bi15-M30-AP6Xهو جهاز استشعار القربية القابلة للتركيب من سلسلة Turck's Bi ، والذي يوفر مسافة استشعار اسمية 15 مم من غطاء أسطواني M30 على مخرج PNP مفتوح عادةً.
يعمل من 10 إلى 30 فولت متزامن ، يغطي كل من أنظمة التحكم في 12 فولت و 24 فولت متزامن ، ويستقطب ما يصل إلى 200mA من خلال الحمل ، ويتحول إلى ما يصل إلى 300 هرتز للكشف عن الأهداف المعدنية سريعة الحركة.
يربطها الكابل الذي تم توصيله مسبقاً بطول 2 أمتار مباشرةً بحزام جهاز الاستشعار دون الحاجة إلى مرفق ميدان منفصل.
خمسة عشر مليمتر من جهاز استشعار M30 هو المزيج المحدد الذي تم بناء هذا النموذج له.
تعني تركيب الشريط المنزلق أن وجه جهاز الاستشعار يقع على مستوى العقدة المعدنية أو مدفون فيها. which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.
مسافة الاستشعار 15 ملم توفر الفضاء اللازم بين جهاز الاستشعار المثبت ومسار الاقتراب من الهدف المكتشفومجموعة التسامح في التصميم الميكانيكي للآلة.
مخرج PNP (المصدر) متوافق مع معيار بطاقة PNP-input PLC المستخدمة على نطاق واسع في تصميم الآلات الأوروبية.
عندما يدخل هدف معدني مجال الاستشعار، يتم تشغيل الترانزستور الخارجي ومصادر التيار إلى الحمل المتصلأو مؤشر من حديد الإمداد الإيجابي من خلال الحمل إلى العودة المشتركة.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 15 ملم |
| السكن | M30 خيط أسطواني جزئي |
| التثبيت | التسرب (يمكن تضمينها) |
| نوع الإخراج | PNP، NO (المصادر) |
| فولتاج التغذية | 10 ′′30 فولت DC |
| تيار الحمل | 200 mA على الأكثر |
| تردد التحول | 300 هرتز |
| الاتصال | كابل 2m PVC ، سلك 3 |
| مؤشر | 1 LED (حالة) |
| درجة حرارة العمل | -25°C إلى +70°C |
| مواد السكن | النحاس المصفوف بالكروم |
أجهزة استشعار قابلة للتركيب مثل Bi15-M30-AP6X تحمل مجال الاستشعار الكهرومغناطيسي بشكل ضيق أمام وجه الاستشعار ، مع تقليل الإشارة إلى الجانبين.
يتم تحقيق هذه الهندسة الميدانية من خلال الدرع المدمج في جسم جهاز الاستشعار الحلقة الموصلة حول وجه جهاز الاستشعار تركز المجال إلى الأمام ويقمع الإسقاط الجانبييسمح للاستشعار بأن يكون محاطاً بالمعدن من جميع الجانبين باستثناء الوجه دون فقدان الحساسية.
النتيجة العملية هي مرونة التثبيت التي لا تقدمها أجهزة الاستشعار غير السريعة:يمكن أن يتم تثبيت Bi15-M30-AP6X في دعامة فولاذية وقفل مع المقدمة المكسرات هيكس مع وجه إطفاء إلى السطحيحميها من الضرب من قبل عتبة، قطعة العمل، أو سلسلة.
على خطوط النقل، أنظمة نقل الحاويات، وأدوات الصحافة حيث تكون نقطة الاستشعار في مسار المكونات الثقيلة المتحركة،التركيب بالفلاش ليس ملاءمة، بل هو المواصفات التي تبقي جهاز الاستشعار سليماً جسدياً طوال عمر الإنتاج للآلة..
M30 × 1.خيط 5 ملم هو شكل خيط متري قياسي يستوعب أجهزة محار القفل الشائعة في تصاميم الآلات القياسية الأوروبية ومتوافق مع مجموعة كاملة من ملحقات تركيب M30 من Turck.
ثلاثمائة هرتز تتوافق مع دورة التبديل من حوالي 3.3ms كافية للكشف عن الأهداف التي تتحرك بسرعة منتقلة معتدلة أو تمر بالأجزاء المصنعة بمعدلات تغذية نموذجية.
لضربة 15 ملم تمر عبر وجه جهاز الاستشعار على ناقل بسرعة 1 م/ث300 هرتز يوفر ما يقرب من أربع دورات الكشف خلال مرور الهدف أكثر من كافية للكشف عن الحافة الموثوق بها وتبديل الإخراج المستقر.
يغطي التيار الحد الأقصى للحمل 200mA أحمال إدخال PLC القياسية (عادة 5 ′′ 20mA) ، وملفات الإرسال الصغيرة (20 ′′ 100mA) ، ومصابيح المؤشر مباشرة.تحميلات الجوع للحصول على التيار فوق 200mA تتطلب رلايًا متداخلًا بدلاً من الاتصال المباشر بمخرجات المستشعر.
س1: هل Bi15-M30-AP6X هو نفس Bi15-M30-AP6X-H1141؟
الحاق H1141 يحدد نوع الكابل والمتصل المحدد. Bi15-M30-AP6X هو رقم الجزء الأساسي الذي يصف المواصفات الكهربائية والميكانيكية للمستشعر: استشعار 15mm ، M30 ،PNP لا، 10 ′′30 فولت DC
يحدد التسمية H1141 نسخة الكابل المحددة في هذه الحالة كابل 2 متر مجتمعة مسبقًا. وكلاهما يشير إلى نفس تصميم جهاز الاستشعار.
عند الطلب، تأكد من رقم الجزء الكامل بما في ذلك عبارة الكابل/الربط لضمان نمط الاتصال الصحيح لتركيبك.
س2: هل يمكن لـ Bi15-M30-AP6X اكتشاف أهداف الفولاذ المقاوم للصدأ أو الألومنيوم؟
أجل، مع مسافة استشعار فعالة منخفضة، أجهزة الاستشعار التحفيزية تستجيب لجميع المعادن الموصلة كهربائياً،
بالنسبة للصلب المقاوم للصدأ ، تكون المسافة الفعالة عادةً 60 ٪ من الحديد المسموح به ؛ بالنسبة للألومنيوم والنحاس ، تنخفض إلى ما يقرب من 30 ٪.التحقق من مسافة الاستشعار التي يمكن تحقيقها لهذه المادة من بيانات عامل تصحيح تورك وتعديل وضع التثبيت وفقًا لذلك.
السؤال 3: ما هو الفرق بين Bi15-M30-AP6X (فلش) ومستشعر M30 غير فلش مع مسافة استشعار 15 مم؟
جهاز استشعار M30 غير مدفوع (غير محمي) يعرض مجاله الكهرومغناطيسي إلى ما وراء وجه الاستشعار إلى الجانبين.التي توفر مسافة استشعار أكبر لحجم جسم معين ولكن لا يمكن تركيبها محاطة بالمعدن المعدن المحيط به يمتص الحقل ويقلل أو يلغي الكشف.
تصميم Bi15-M30-AP6X يتركز المجال إلى الأمامتمكين تثبيت دعامة معدنية بتكلفة الحد من مسافة الاستشعار إلى 15 مم بدلاً من 20 × 22 مم التي يمكن أن يحققها M30 غير المحمي في الهواء الطلق.
السؤال 4: ما الذي يشير إليه مؤشر LED؟
يضيء مصباح LED واحد على Bi15-M30-AP6X عندما يكون الإخراج في الحالة النشطة (ON)
إنه مؤشر حالة الخروج وليس مؤشر الطاقة A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.
السؤال 5: ما هي الدوائر الوقائية التي يتضمنها Bi15-M30-AP6X؟
Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.
هذه الحماية تقلل من خطر خطأ التثبيت وتقضي على الحاجة إلى مكونات حماية خارجية في سلسلة في الأسلاك القياسية للآلات.الدائرة القصيرة المستمرة أو الاستمرارية العكسية القطبية خارج المرونة العابرة للمستشعر سوف يسبب ضرر، لذلك حل أخطاء الأسلاك على الفور.
