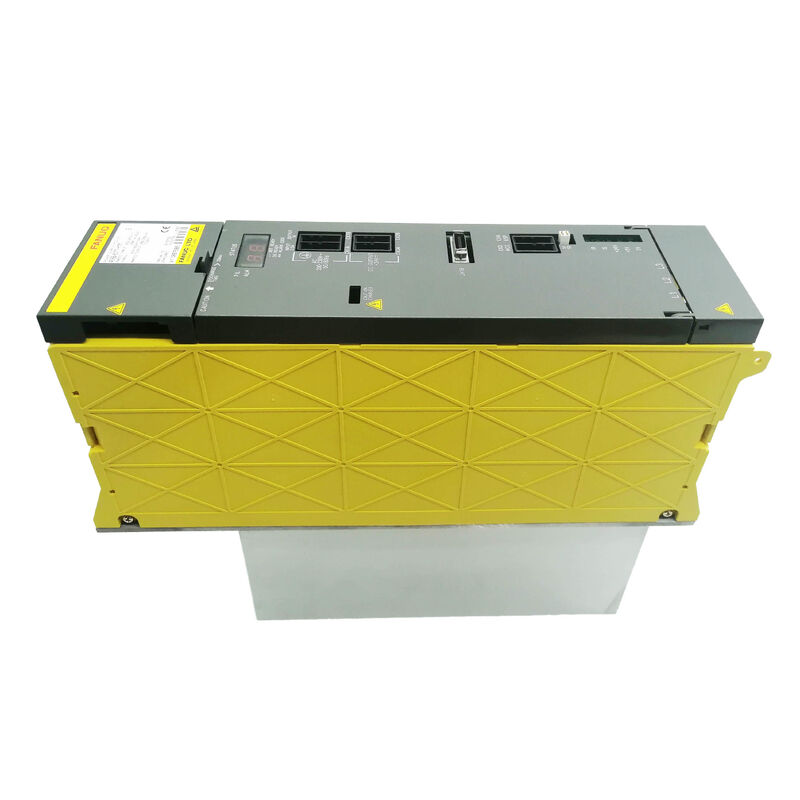

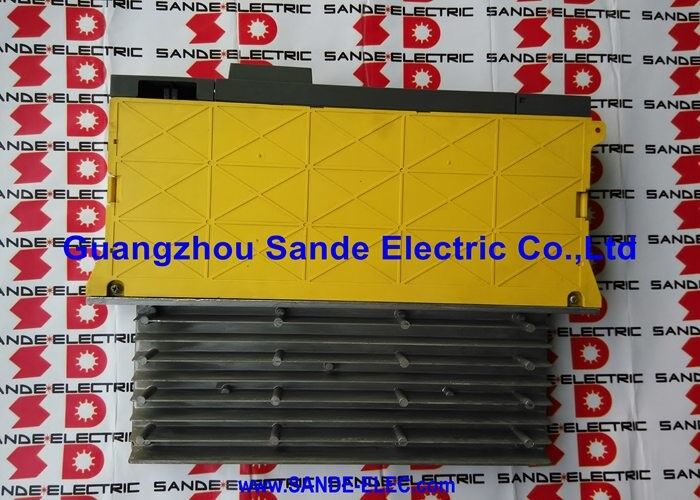

سلسلة C وحدة إمدادات الطاقة A06B-6077-H111 A06B6077H111 AO6B-6O77-H111

فانووك A06B-6077-H111 | محول طاقة سيرفو ألفا PSM-11 — 13.2 كيلو واط، 200-230 فولت تيار متردد ثلاثي الطور، 49 أمبير مدخل، 283-325 فولت تيار مستمر، تجديد نشط، يتطلب تبريد قسري خارجي

نظرة عامة

الـ فانووك A06B-6077-H111 هو PSM-11 — الأكبر من وحدتي إمداد الطاقة في سلسلة A06B-6077، ويوفر 13.2 كيلو واط من طاقة ناقل التيار المستمر لنظام محرك ألفا. بينما تقع بقية عائلة ألفا PSM في كتلة ترقيم A06B-6087، يحتل PSM-11 مكانه الخاص في سلسلة A06B-6077 بجانب PSM-5.5 الأصغر (A06B-6077-H106).

كلاهما متشابه هيكليًا مع وحدات PSM ذات الطاقة الأعلى A06B-6087 — واجهة أمامية للتجديد النشط، مدخل ثلاثي الطور، خرج ناقل تيار مستمر في نطاق 283-325 فولت — ولكنهما يخدمان شريحة حجم آلة مميزة: مراكز تشغيل مدمجة، مخارط CNC، وآلات متعددة المحاور صغيرة حيث يتناسب الطلب الإجمالي على طاقة المغزل والسيرفو بشكل مريح ضمن 13.2 كيلو واط.

عند خرج 13.2 كيلو واط ومدخل مصنف 49 أمبير، يتناسب PSM-11 بشكل جيد مع وحدات مضخم مغزل ألفا الصغيرة المقترنة بوحدة أو وحدتين من وحدات سيرفو SVM.

آلة بمحرك مغزل 3.7 كيلو واط أو 5.5 كيلو واط ومحورين أو ثلاثة محاور سيرفو ألفا صغيرة هي تركيب نموذجي لـ PSM-11 — إجمالي الطلب على الطاقة المتزامن ضمن سقف 13.2 كيلو واط، مع هامش كافٍ للقمم العابرة أثناء التسارع متعدد المحاور.

الآلات التي تعمل بوحدات تحكم من السلسلة 0-C أو 0-D مع أنظمة محرك ألفا المدمجة هي من بين أكثر تطبيقات PSM-11 شيوعًا؛ تم تصميم أجيال التحكم هذه لأدوات الآلات الأصغر والأكثر اقتصادية حيث تكون فئة طاقة PSM-11 مناسبة بشكل طبيعي.

يشترك PSM-11 في خاصية معينة مع PSM-45 و PSM-55 في الطرف الآخر من مقياس الطاقة: يتطلب تبريدًا قسريًا خارجيًا بالهواء.

يتم ملاحظة ذلك صراحةً في وثائق تكوين سلسلة ألفا من فانووك بجانب PSM-45، مما يميز كلتا الوحدتين عن نطاق PSM-15 إلى PSM-37 التي يتم تبريدها ذاتيًا من خلال ترتيب المروحة والمشتت الحراري المدمج الخاص بها.

بالنسبة لـ PSM-11، يعكس متطلب التبريد القسري الخارجي التنسيق المادي المدمج للوحدة: لا يستوعب الغلاف بعرض 60 مم مساحة زعانف المشتت الحراري التي ستكون مطلوبة للتبريد الذاتي عند مدخل 49 أمبير، لذا يعتمد التصميم الحراري على الخزانة التي توفر تدفق هواء إضافي عبر المشتت الحراري للوحدة.

التجديد النشط هو جزء من تصميم PSM-11، مما يضعه في عائلة PSM بدلاً من البديل PSMR (تفريغ المقاوم).

حتى عند 13.2 كيلو واط، تتراكم طاقة التباطؤ من محركات المغزل والسيرفو الصغيرة على مدار نوبة إنتاج من دورات تحديد المواقع المتكررة وتغيير الأدوات.

يعيد PSM-11 هذه الطاقة إلى الإمداد ثلاثي الطور بدلاً من حرقها في المقاومات، مما يلغي الحاجة إلى وحدة تفريغ خارجية وتوليد الحرارة المرتبطة بها في الخزانة.

المواصفات الرئيسية

سلسلة A06B-6077 — بنية طاقة الآلات الصغيرة

تم تطوير عائلة منتجات A06B-6077 جنبًا إلى جنب مع سلسلة A06B-6087 PSM الرئيسية لمعالجة شريحة الآلات الصغيرة دون الإفراط في تحديد مواصفات مصدر الطاقة.

لم يكن لدى مُصنِّع أداة الآلة الذي يصمم مخارط CNC مدمجة أو مراكز حفر صغيرة بقوة نظام محرك إجمالية تتراوح بين 5-10 كيلو واط حاجة لسعة PSM-15 البالغة 17.5 كيلو واط، والغلاف بعرض 60 مم لـ PSM-11 (مقارنة بالأغلفة بعرض 90-150 مم لوحدات A06B-6087) يناسب بشكل طبيعي في خزانات كهربائية مدمجة لأدوات الآلات الصغيرة.

لوحة الأسلاك A16B-2202-0461 وبطاقة التحكم A16B-2202-0420 داخل PSM-11 خاصة بسلسلة A06B-6077 وليست قابلة للتبديل مع اللوحات الموجودة في PSM-15 إلى PSM-55 من A06B-6087.

هذا له تأثير عملي على الصيانة: يتبع البحث عن قطع الغيار للوحات الداخلية لـ PSM-11 هيكل رقم الجزء 6077، وهذه اللوحات غير متوفرة بشكل منفصل — الوحدة هي وحدة الخدمة.

توازن التنسيق المدمج، التبريد الخارجي

يعد وزن PSM-11 البالغ حوالي 2.26 كجم وغلافه المدمج بعرض 60 مم مزايا عملية لتخطيط الخزانة الكهربائية للآلات الصغيرة. يمكن للخزانة التي ستغمرها PSM-15 بعرض 150 مم استيعاب PSM-11 دون قيود المساحة.

يتم تحقيق هذا التنسيق جزئيًا عن طريق إزالة ترتيب المشتت الحراري والمروحة للتبريد الذاتي الذي تعتمد عليه وحدات PSM الأكبر — يعتمد PSM-11 على تدفق الهواء في الخزانة لتوفير التبريد عبر مكوناته المولدة للحرارة.

من الناحية العملية، هذا يعني أنه يجب تركيب PSM-11 في موقع داخل الخزانة حيث يكون تدفق الهواء في الخزانة إيجابيًا ومتسقًا، أو حيث يوجه ترتيب تدفق هواء مخصص الهواء البارد عبر الوحدة.

خزانة ذات تصميم حراري ضعيف — مناطق ساخنة، هواء معاد تدويره، أو تهوية مسدودة — ستنتج إيقاف تشغيل بسبب ارتفاع درجة حرارة المشتت الحراري AL03 على PSM-11 حتى عند مستويات تحميل أقل بكثير من 13.2 كيلو واط.

هذه مشكلة صيانة أكثر شيوعًا في الآلات الصغيرة مقارنة بالآلات الكبيرة، لأن الآلات الصغيرة من المرجح أن تحتوي على الحد الأدنى من ترتيبات تدفق الهواء في الخزانة.

نظام الكشف عن التسرب والإنذار

تتضمن A06B-6077-H111 دائرة كشف تسرب تراقب ظروف خطأ الأرضي في ناقل التيار المستمر وأسلاك المحرك النهائية.

يوفر هذا تحذيرًا مبكرًا للعزل المتدهور لفائف المحرك — تيار خطأ أرضي يتراكم تدريجيًا بدلاً من الظهور فجأة سيؤدي إلى تشغيل كشف التسرب قبل أن يتطور إلى فشل كامل في اللف أو تعثر قاطع الدائرة.

يتبع نظام رمز الإنذار لـ PSM-11 هيكل إنذار PSM ألفا القياسي:

AL01 — زيادة التيار في وحدة الطاقة الرئيسية (خطأ IPM على PSM-11، يختلف عن معنى زيادة التيار على PSM-15 وما فوق).

AL02 — توقف مروحة التبريد. على PSM-11، يجب تحديد المروحة المتأثرة واستبدالها على الفور.

AL04 — انخفاض جهد وصلة التيار المستمر. تحقق من وحدات المضخم النهائية واتصالات ناقل التيار المستمر.

AL05 — لم يكتمل شحن ناقل التيار المستمر مسبقًا. تحقق من دائرة الشحن المسبق داخل الوحدة.

الأسئلة الشائعة

س1: PSM-11 موجود في سلسلة A06B-6077 بدلاً من A06B-6087 — هل هذا يعني أنه غير متوافق مع وحدات مضخم سيرفو SVM من سلسلة A06B-6087 على نفس الناقل؟

لا، تحديد رقم السلسلة في نظام منتجات A06B يحدد نوع الوحدة المحدد بدلاً من عدم التوافق في النظام.

خرج ناقل التيار المستمر لـ A06B-6077-H111 متوافق تمامًا مع وحدات مضخم سيرفو SVM من سلسلة A06B-6079 و A06B-6096 ووحدات مضخم مغزل SPM من سلسلة A06B-6088/A06B-6102 على ناقل التيار المستمر المشترك.

PSM-11 ببساطة يقع في نهاية الطاقة المنخفضة لعائلة ألفا، ويوفر نفس ناقل التيار المستمر المنظم 283-325 فولت الذي تتطلبه جميع وحدات مضخم سلسلة ألفا، بسعة تيار مناسبة لتكوينات الآلات الصغيرة.

س2: بالنسبة لمتطلب التبريد القسري الخارجي لـ PSM-11، ما هو ترتيب تدفق الهواء المحدد الذي توصي به فانووك؟

توثق كتيب تركيب أجهزة سلسلة ألفا من فانووك (B-65162) ترتيبات التبريد القسري للوحدات التي تتطلبها، بما في ذلك PSM-11.

المتطلب هو أن يتدفق الهواء الخارجي البارد عبر أسطح المشتت الحراري للوحدة — عادةً من أسفل الوحدة نحو الأعلى، متبعًا اتجاه الحمل الحراري الطبيعي.

حجم وسرعة تدفق الهواء المطلوبة هما وظيفتان لتوليد الحرارة في الوحدة عند الحمل المقنن ومقاومة المشتت الحراري الحرارية.

من الناحية العملية، مروحة محورية صغيرة مثبتة لتوجيه تدفق الهواء عبر أسطح المشتت الحراري لـ PSM-11، مصممة وفقًا لمواصفات B-65162، هي التنفيذ القياسي.

س3: هل يمكن لـ PSM-11 استبدال PSM-5.5 (A06B-6077-H106) في آلة فشل فيها PSM-5.5؟

يمكن لـ PSM-11 توفير نفس ناقل التيار المستمر الذي خدمه PSM-5.5، وسعة الطاقة الإضافية (13.2 كيلو واط مقابل 5.5 كيلو واط) لا تشكل خطرًا على المضخمات النهائية — ستسحب فقط ما تحتاجه.

يتطلب التركيب المادي التحقق من أن PSM-11 يناسب المساحة المتاحة (نفس العرض 60 مم لكلا الوحدتين) وأن دائرة إمداد المرافق يمكنها توفير مدخل PSM-11 المقنن 49 أمبير مقابل تيار PSM-5.5 الأقل.

إذا تم تصميم دائرة الإمداد لتلبية متطلبات PSM-5.5، فإن الترقية إلى PSM-11 تتطلب تأكيد أن حماية الدائرة والأسلاك كافية لـ 49 أمبير.

س4: يتضمن وصف المنتج "محول طاقة سيرفو" في قائمة الأجزاء — ماذا يعني هذا التعيين في سياق نظام ألفا من فانووك؟

تصف قوائم Radwell والموزعين الآخرين لـ فانووك A06B-6077-H111 بأنه "محول طاقة سيرفو" لأن وظيفته الأساسية هي تحويل طاقة الإمداد ثلاثي الطور المتردد إلى ناقل التيار المستمر الذي يشغل مضخمات محركات السيرفو (والمغزل).

مصطلح "محول" يعكس دور الوحدة في بنية طاقة النظام — إنها مرحلة تحويل التيار المتردد إلى تيار مستمر.

هذا ليس منتجًا مختلفًا عن PSM-11؛ "محول طاقة سيرفو" و "PSM-11" و "وحدة إمداد الطاقة" كلها تصف نفس الوحدة A06B-6077-H111 من زوايا وصفية مختلفة.

س5: بعد استبدال PSM-11، ما هو التحقق من بدء التشغيل المطلوب على CNC؟

قم بتشغيل CNC ولاحظ حالة LED على اللوحة الأمامية لـ PSM-11. يجب أن تظهر الوحدة حالة تشغيل طبيعية (تم شحن الناقل، لا يوجد إنذار) في غضون الثواني القليلة الأولى بعد تطبيق الطاقة.

تأكد من وجود جهد ناقل التيار المستمر وأنه ضمن النطاق 283-325 فولت عن طريق التحقق من شاشات حالة وحدات SVM على شاشة صيانة السيرفو في CNC.

إذا ظهر أي إنذار على PSM-11 أو على وحدات SVM النهائية فور بدء التشغيل، قم بتشخيص المشكلة قبل تشغيل أي محور. إذا كان بدء التشغيل نظيفًا، تحقق من تشغيل المحور الطبيعي مع حركة يدوية بطيئة على كل محور قبل إعادة الآلة إلى الدورة التلقائية.
