| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6087-H137 |

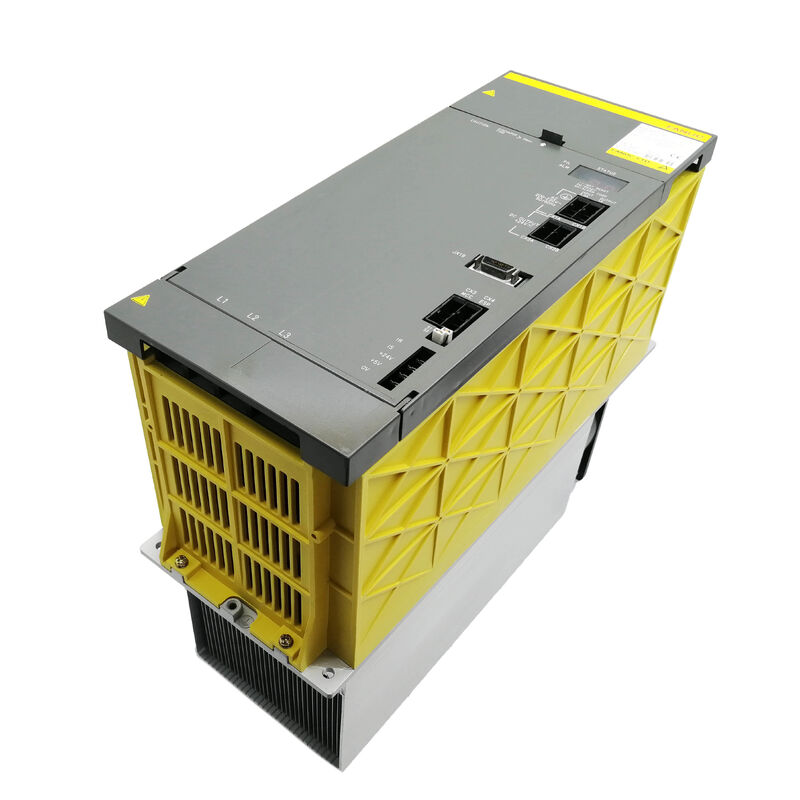

وحدة فانو A06B-6087-H137 هي PSM-37 — وحدة إمداد الطاقة ذات التصنيف المستمر 43 كيلو واط في سلسلة ألفا A06B-6087. تحتل الجزء العلوي الأوسط من نطاق PSM ألفا، وتقع فوق PSM-26 (29.8 كيلو واط) و PSM-30 (36 كيلو واط)، وأسفل PSM-45 و PSM-55.
هذه الفئة من الطاقة تخدم حاجة محددة: الآلات الكبيرة بما يكفي لتتطلب مغزلًا عالي الطاقة ومحاور سيرفو متعددة في وقت واحد، ولكنها ليست كبيرة بما يكفي لتتطلب غلاف PSM-45 الأكبر حجمًا بعرض 300 مم.
توفر PSM-37 طاقة 43 كيلو واط في وحدة بعرض 150 مم — نفس البصمة مثل PSM-15 و PSM-26 — وهو اعتبار مهم لمساحة الخزانة في مراكز التشغيل الآلي الكبيرة حيث تكون مساحة الخزانة الكهربائية محدودة.
عند تصنيف مدخل 150 أمبير عند 200 فولت، تعد PSM-37 أكبر وحدة في عائلة A06B-6087 التي تحتفظ بغلاف بعرض 150 مم.
هذا مهم لبناة الآلات ومهندسي التحديث لأن PSM-37 يمكن أن تحل محل PSM-15 أو PSM-26 أو PSM-30 في نفس فتحة الخزانة دون أي تعديل ميكانيكي — تشترك الوحدات في نفس ترتيب التركيب وتكوين اتصال ناقل التيار المستمر. عندما تتطلب حمولة المغزل أو المحور في الآلة مزيدًا من الطاقة مما يمكن أن توفره PSM-26 أو PSM-30، فإن PSM-37 هي الخطوة التالية دون تغيير التخطيط المادي لرف القيادة.
وحدات ترانزستور IGBT الثلاثة داخل PSM-37 مسؤولة عن وظيفة التجديد النشط التي تميز عائلة PSM عن البديل PSMR (تفريغ المقاوم). مع تباطؤ محركات السيرفو والمغزل، تتدفق طاقتها الحركية مرة أخرى نحو ناقل التيار المستمر.
يكتشف الواجهة الأمامية النشطة لـ PSM-37 ارتفاع جهد الناقل ويقوم بتبديل مرحلة IGBT الخاصة به للعكس — تغذية الطاقة المتجددة مرة أخرى إلى إمداد التيار المتردد ثلاثي الطور بدلاً من تفريغها في مقاومات الكبح.
بالنسبة لمراكز التشغيل الآلي الكبيرة ذات القصور الذاتي العالي للمغزل وتغييرات الأدوات السريعة المتكررة، تقلل وظيفة التجديد هذه بشكل كبير من الحمل الحراري داخل الخزانة الكهربائية على مدار دورة إنتاج كاملة.
يتم العثور على A06B-6087-H137 بشكل شائع في مراكز التشغيل الآلي ذات الإطار الكبير، ومراكز الدوران ذات الأدوات الحية، وأنظمة التشغيل الآلي بخمسة محاور، ومعدات خطوط النقل متعددة المحاور — التطبيقات التي تجمع بين وحدة مضخم مغزل قوية وثلاثة أو أكثر من مضخمات محاور السيرفو، وتتطلب إجمالي طاقة تسليم متزامن يقترب من أو يتجاوز سعة فئة PSM-26.
| المعلمة | القيمة |
|---|---|
| تعيين الوحدة | PSM-37 |
| جهد الإدخال المقنن | 200-230 فولت تيار متردد، ثلاثي الطور |
| تيار الإدخال المقنن | 150 أمبير عند 200 فولت |
| تردد الإدخال | 50/60 هرتز |
| خرج ناقل التيار المستمر المقنن | 283-325 فولت تيار مستمر |
| طاقة الخرج المقننة | 43 كيلو واط |
| عرض الوحدة | 150 مم |
| وحدات الترانزستور | ثلاث وحدات IGBT |
| لوحة الأسلاك | A20B-1006-0472 |
| بطاقة التحكم | A16B-2202-042x |
| مروحة خارجية | A90L-0001-0335/B |
| مروحة داخلية | A90L-0001-0422 |
| التجديد | نشط (الطاقة تعود إلى إمداد التيار المتردد) |
| CNC | سلسلة 0-D، 15، 16i، 18i، 21i |
تمتد سلسلة A06B-6087 من PSM-15 (17.5 كيلو واط، 63 أمبير) إلى PSM-55 (63 كيلو واط+)، مع PSM-37 كأعلى وحدة طاقة لا تزال تتناسب مع هيكل 150 مم.
فهم مكان PSM-37 في هذا التسلسل الهرمي ذي صلة مباشرة بقرارات الاختيار والاستبدال.
عندما تواجه آلة تعمل بـ PSM-26 إنذارات تجاوز التيار AL01 المتكررة تحت حمولة محاور متزامنة ثقيلة — وهي علامة على تشغيل PSM بالقرب من حد التيار المستمر أو عنده — فإن الترقية إلى PSM-37 في نفس فتحة الوحدة المادية هو حل قابل للتطبيق ومباشر.
توفر PSM-37 هامشًا إضافيًا قدره 13 كيلو واط من الطاقة المستمرة (43 كيلو واط مقابل 29.8 كيلو واط) وتصنيف تيار إدخال أعلى (150 أمبير مقابل 106 أمبير) هامشًا ذا مغزى ضد حالة الحمل الزائد دون الحاجة إلى تغييرات في تخطيط رف القيادة أو أسلاك ناقل التيار المستمر.
على العكس من ذلك، عندما تفشل PSM-37 في آلة كانت تعمل ضمن سعتها البالغة 43 كيلو واط، وتكون PSM-26 هي البديل الوحيد المتاح، فقد تعمل PSM-26 بشكل كافٍ في آلة يكون فيها الطلب الفعلي للطاقة المتزامن ضمن 29.8 كيلو واط — خيار طوارئ مفيد للنظر فيه أثناء الحصول على PSM-37 الصحيحة.
توليد 150 أمبير من تيار الإدخال المتردد مع الحفاظ على ناقل التيار المستمر المنظم ضمن نطاق 283-325 فولت يولد حرارة كبيرة في وحدات ترانزستور IGBT الثلاثة.
يستخدم التصميم الحراري لـ PSM-37 نفس نهج المسار الثلاثي مثل الوحدات الأصغر في عائلة A06B-6087: يقوم المشتت الحراري الخارجي ذو الزعانف بتوصيل الحرارة من أسطح تركيب وحدة IGBT إلى الخارج إلى الهواء المحيط؛ تدفع المروحة الخارجية تدفق الهواء عبر زعانف المشتت الحراري؛ وتحافظ المروحة الداخلية على دوران الهواء داخل غلاف الوحدة لمنع النقاط الساخنة على بطاقة التحكم ولوحة الأسلاك.
يتم الوصول إلى عرض الوحدة 150 مم في فئة طاقة PSM-37 جزئيًا بسبب الهندسة الحرارية — يجب أن تكون مساحة المشتت الحراري ذات الزعانف كبيرة بما يكفي لتبديد الحرارة المتولدة عند 150 أمبير مدخل دون رفع درجات حرارة وصلة الترانزستور فوق الحد المقنن في أسوأ الظروف المحيطة.
تتطلب PSM-45 وما فوق غلافًا أوسع (300 مم) لأن الانتقال إلى تيار إدخال 185 أمبير وما فوق يتطلب مساحة سطح مشتت حراري أكبر مما يمكن أن يستوعبه هيكل 150 مم.
عند مدخل 150 أمبير، يتطلب دائرة إمداد المرافق قبل PSM-37 تحجيمًا دقيقًا.
قاطع دائرة 200 أمبير (من النوع الحراري المغناطيسي مع منحنى زمن-تيار مناسب للتيار العابر الأولي عند بدء التشغيل) هو الحد الأدنى للتصنيف النموذجي. يجب حساب مقاطع الكابلات لـ 150 أمبير مستمر عند درجة الحرارة المحيطة للمنشأة وملء القناة وفقًا للمعايير الكهربائية ذات الصلة.
يساعد المفاعل المتردد الموصى به في الحد من التيار الأولي عند بدء التشغيل وتخفيف تشوه التوافقيات الذي قد يحقنه الواجهة الأمامية للمقوم في إمداد الطاقة للمنشأة.
يتبع الهيكل الداخلي لـ PSM-37 نفس فلسفة الخدمة لبقية سلسلة A06B-6087: وحدات الترانزستور، ومراوح التبريد، وصمامات ناقل التيار المستمر، وحزمة البطارية متاحة كقطع غيار منفصلة.
وحدات ترانزستور IGBT الثلاثة الداخلية لها مواصفات مختلفة عن تلك الموجودة في PSM-15 و PSM-26 الأصغر — إنها وحدات ذات تصنيف أعلى مناسبة لفئة 150 أمبير المدخل.
لوحة الأسلاك (A20B-1006-0472، أو A20B-2902-0390 في بعض المراجعات) وبطاقة التحكم (A16B-2202-042x) هي اللوحات غير القابلة للفصل؛ إذا فشلت أي منهما بما يتجاوز إصلاح مستوى المكون، فإن الوحدة تتطلب استبدالًا أو إصلاحًا متخصصًا للوحة.
س 1: هل يمكن لـ A06B-6087-H137 PSM-37 استبدال PSM-26 (A06B-6087-H126) المعطل مباشرة في نفس رف القيادة؟
نعم، من حيث التركيب المادي واتصال ناقل التيار المستمر. تشترك PSM-37 و PSM-26 في نفس تنسيق هيكل بعرض 150 مم ونقاط اتصال ناقل التيار المستمر نفسها، لذا فإن PSM-37 تحل محل PSM-26 ماديًا في نفس فتحة الرف دون تعديل ميكانيكي.
ستقوم PSM-37 بتشغيل وحدات SVM و SPM ألفا الموجودة المتصلة بالناقل.
إذا كانت الآلة تعمل ضمن سعة PSM-26 البالغة 29.8 كيلو واط قبل الفشل، فإن هامش 43 كيلو واط الإضافي لـ PSM-37 هو هامش مريح — لا يوجد خطر في استخدام PSM ذات تصنيف أعلى على نظام ذي طلب أقل. تأكد من أن دائرة إمداد المرافق قبل PSM يمكنها توفير 150 أمبير قبل التشغيل.
س 2: ما هي حالات الخطأ التي تؤدي تحديدًا إلى تشغيل AL01 على PSM-37، وكيف يختلف هذا عن فئة PSM-15؟
على PSM-37 (ووحدات أخرى من فئة PSM-15 إلى PSM-30)، يشير AL01 إلى تجاوز التيار في دائرة الإدخال المتردد الرئيسية — تجاوز التيار ثلاثي الطور الذي يسحبه قسم المقوم عتبة الحماية. هذا هو نفس المعنى كما في PSM-15.
يميز عن AL01 على وحدات PSM-5.5 و PSM-11 الأصغر حيث يشير AL01 إلى خطأ داخلي في IPM. بالنسبة لـ PSM-37، يبدأ تشخيص AL01 بإمداد التيار المتردد ثلاثي الطور: تحقق من توازن الجهد عبر جميع الأطوار الثلاثة، وافحص صمامات الإدخال والمفاعل المتردد، وتأكد من عدم وجود دائرة قصر في ناقل التيار المستمر أو وحدات المضخم اللاحقة.
إذا استمر الإنذار مع فصل جميع وحدات SVM و SPM عن الناقل، فإن الخطأ داخلي في PSM-37.
س 3: رقم دليل PSM-37 هو B-65162 — هل يغطي هذا الدليل نفسه PSM-26 و PSM-45 أيضًا؟
نعم. يغطي دليل فانو B-65162 نطاق وحدات إمداد الطاقة ألفا A06B-6087 الكامل بما في ذلك PSM-15 و PSM-26 و PSM-30 و PSM-37 و PSM-45 و PSM-55.
تنطبق رموز الإنذار، ومخططات الأسلاك، وتخطيطات المكونات، وإجراءات بدء التشغيل الموثقة في B-65162 على العائلة بأكملها، مع استدعاءات محددة حيث يختلف السلوك حسب فئة الوحدة.
هذه الوثائق المشتركة هي إحدى المزايا العملية لعائلة A06B-6087 لمهندسي الصيانة الذين يعملون عبر أحجام آلات متعددة.
س 4: هل يلزم تبريد قسري خارجي لـ PSM-37، أم أن نظام المروحة المدمج يتعامل مع كل الإدارة الحرارية؟
PSM-37 ذاتية التبريد من خلال نظام المروحة المدمج — لا يلزم توفير هواء قسري خارجي للوحدة.
تسحب المروحة الخارجية (A90L-0001-0335/B) الهواء المحيط من خارج الوحدة عبر المشتت الحراري الخارجي؛ المتطلب الوحيد هو أن توفر الخزانة الكهربائية تدفق هواء كافٍ عبر الأسطح الخارجية للوحدة.
يجب أن تظل درجة الحرارة المحيطة للخزانة ضمن نطاق التشغيل المحدد للوحدة (عادةً 0-55 درجة مئوية) ويجب عدم إعادة تدوير هواء الخزانة — سترتفع درجة حرارة الخزانة إذا تم سحب الهواء الساخن العادم مرة أخرى إلى المدخل.
على النقيض من ذلك، تتطلب PSM-45 و PSM-55 تبريدًا قسريًا خارجيًا موجهًا بالإضافة إلى مراوحها المدمجة، وهذا أحد الأسباب التي تجعل PSM-37 ملاحظة بشكل خاص كحد لنطاق الوحدة ذاتية التبريد.
س 5: ما هي سلسلة CNC وعائلات مضخمات ألفا المتوافقة مع ناقل التيار المستمر لـ PSM-37؟
توفر PSM-37 ناقل التيار المستمر لمجموعة كاملة من وحدات مضخم السيرفو ألفا SVM (عائلات A06B-6079، A06B-6096 FSSB) ووحدات مضخم المغزل SPM (عائلات A06B-6088، A06B-6102) المستخدمة مع وحدات تحكم Fanuc Series 0-D، 15، 16i، 18i، و 21i.
هذا الجيل نفسه من إمدادات الطاقة ألفا غير متوافق مع أنظمة القيادة ألفا i (A06B-6114 SVM) أو بيتا i، والتي تستخدم جيل إمدادات الطاقة aiPS A06B-6110.
أي تكوين آلة يخلط مضخمات ألفا (التي تعمل بواسطة عائلة A06B-6087 PSM) مع مضخمات ألفا i (تتطلب A06B-6110 aiPS) لا يمكن أن تشترك في نفس ناقل التيار المستمر.
