| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6087-H155 |

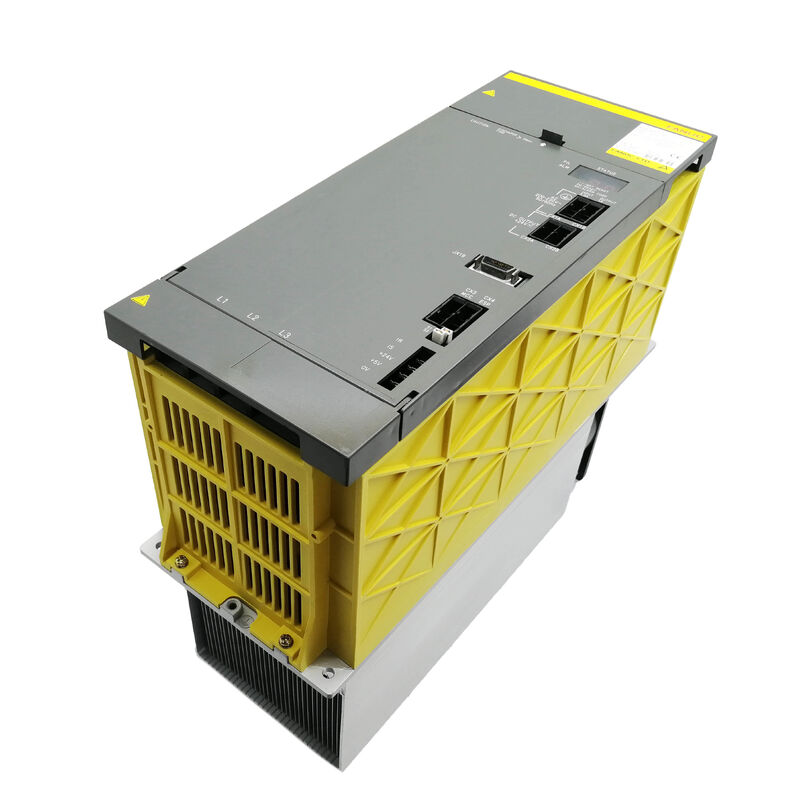

الـ فانو A06B-6087-H155 هي PSM-55 — أعلى وحدة إمداد طاقة مصنفة في سلسلة ألفا A06B-6087، والخلف الرسمي لـ PSM-45. عند خرج مستمر بقوة 65 كيلو واط وتيار مدخل مصنف 234 أمبير عند 200 فولت، تخدم PSM-55 التكوينات الأكبر والأكثر تحميلًا في نظام محرك ألفا: مراكز تشغيل كبيرة الحجم مع محركات مغزل عالية الطاقة من فئة 22 كيلو واط+، وأنظمة متعددة المحاور حيث يقترب الطلب المشترك على تيار المحرك والمغزل أو يتجاوزه ما يمكن أن تدعمه سعة PSM-45 البالغة 55 كيلو واط عند الحمل المصنف، ومراكز خراطة شديدة التحمل تعالج قطع العمل الكبيرة مع دورات قطع قوية.
وصلت PSM-55 إلى تشكيلة A06B-6087 كبديل لـ PSM-45 في أغسطس 1999.
تناول الانتقال حاجة عملية في قمة فئة طاقة ألفا: الآلات التي تجاوزت تصنيف PSM-45 البالغ 55 كيلو واط مع تزايد متطلبات طاقة المغزل وتكوينات متعددة المحاور.
توفر PSM-55 نفس عامل شكل الهيكل المادي ونفس بنية التجديد النشط مثل PSM-45، مع توسيع سقف الطاقة المستمر بمقدار 10 كيلو واط ورفع تصنيف تيار المدخل من 185 أمبير إلى 234 أمبير.
التجديد النشط للواجهة الأمامية هو سمة مميزة في هذا المستوى من الطاقة. مع محرك مغزل بقوة 22 كيلو واط أو 26 كيلو واط يتباطأ من السرعة القصوى، فإن الطاقة الحركية المنبعثة كبيرة — في آلة ذات تغييرات أدوات متكررة أو دورات تحديد مواضع متكررة، تحدث هذه الطاقة عشرات المرات في كل وردية.
تعيد PSM-55 هذه طاقة التباطؤ إلى مصدر التيار المتردد ثلاثي الطور بدلاً من حرقها في مقاومات، وهو ما يمثل ميزة في إدارة الطاقة وفائدة في إدارة الحرارة.
عند سعة 65 كيلو واط، فإن الحرارة التي ستتولد عن تفريغ المقاوم أثناء التشغيل عالي الدورة كبيرة؛ الواجهة الأمامية النشطة تزيلها تمامًا من ميزانية حرارة الخزانة.
مثل PSM-45 الذي تخلفه، تتطلب PSM-55 تبريدًا قسريًا خارجيًا بالهواء.
هذا ليس اعتبارًا جانبيًا للتثبيت — إنه شرط أساسي للوحدة للوصول إلى خرجها المصنف البالغ 65 كيلو واط. بدون إمداد الهواء القسري الخارجي الموجه إلى المشتت الحراري للوحدة، ستتجاوز درجات حرارة الوصلة لوحدات ترانزستور IGBT الحدود الآمنة تحت حمل الإنتاج، وتعد إغلاقات AL03 (ارتفاع درجة حرارة المشتت الحراري) نتيجة متوقعة.
تم تصميم الآلات التي تم تحديد مواصفاتها في الأصل مع PSM-55 مع ترتيب التبريد الخارجي هذا كجزء من تصميم الخزانة الكهربائية.
| المعلمة | القيمة |
|---|---|
| تعيين الوحدة | PSM-55 |
| جهد المدخل المصنف | 200-230 فولت تيار متردد، ثلاثي الطور |
| تيار المدخل المصنف | 234 أمبير عند 200 فولت |
| تردد المدخل | 50/60 هرتز |
| خرج ناقل التيار المستمر المصنف | 283-325 فولت تيار مستمر |
| طاقة الخرج المصنفة | 65 كيلو واط |
| لوحة الأسلاك | A20B-1007-0650 |
| بطاقة التحكم | A16B-2202-042x |
| التجديد | نشط (الطاقة تعود إلى مصدر التيار المتردد) |
| التبريد الخارجي | مطلوب (هواء قسري) |
| CNC | سلسلة 0-D، 15، 16i، 18i، 21i والمتغيرات |
| تخلف | PSM-45 (A06B-6087-H145) |
تحسن PSM-55 على PSM-45 بطريقة محددة وعملية: 10 كيلو واط طاقة مستمرة إضافية و 49 أمبير تيار مدخل إضافي، لاستيعاب تكوينات الآلات التي بدأت PSM-45 في تقديم خدمة أقل لها في أواخر التسعينيات.
تغيرت مواصفات اللوحة — تستخدم PSM-55 لوحة الأسلاك A20B-1007-0650 بدلاً من A20B-2001-067x الخاصة بـ PSM-45 — ولكن تنسيق الهيكل المادي، ونظام توصيل ناقل التيار المستمر، ومتطلب التبريد القسري الخارجي تظل كما هي.
يمكن لآلة مجهزة في الأصل بـ PSM-45 أن تتلقى بديلاً PSM-55 في نفس موضع التركيب؛ الأسلاك وتوصيلات الناقل متوافقة، وفائض الطاقة الإضافي متاح ببساطة عندما تحتاجه الآلة.
تستخدم PSM-55 نفس عائلة بطاقات التحكم (A16B-2202-042x) مثل PSM-45 وبقية سلسلة A06B-6087، مما يعني أن رموز الإنذار، وإجراءات بدء تشغيل CNC، وأساليب التشخيص الموثقة في الدليل B-65162 تنطبق دون تغيير على PSM-55.
يتطلب مدخل مصنف 234 أمبير عند 200 فولت اهتمامًا دقيقًا بتصميم دائرة إمداد المنشأة.
يجب أن يكون قاطع الدائرة الذي يحمي تغذية PSM-55 مصنفًا للتشغيل المستمر 234 أمبير مع منحنى فصل يستوعب تيار البدء العابر دون إطلاق إنذار كاذب — عادة ما يكون قاطع الدائرة الحراري المغناطيسي 300 أمبير مع خاصية فصل D أو K مناسبًا، ولكن الاختيار الدقيق يعتمد على طول ومقاومة كابل الإمداد. يجب حساب مقطع الكابل لـ 234 أمبير مستمر عند درجة حرارة المحيط للمنشأة وظروف ملء القناة وفقًا للمعايير الكهربائية ذات الصلة — الكابلات ذات المقطع غير الكافي تخلق خطر حقيقي للحريق والمعدات عند هذا المستوى من التيار.
المفاعل المتردد الموصى به لـ PSM-55 (A81L-0001-0123 أو المفاعل المناسب لهذه الفئة الحالية) يخدم للحد من كل من تيار البدء العابر وتيار التوافقيات الذي سيحقنه الواجهة الأمامية للمقوم في إمداد المنشأة بخلاف ذلك.
عند 234 أمبير، يمكن أن يكون مساهمة تيار التوافقيات بدون مفاعل متردد كبيرة بما يكفي لخلق مشاكل تداخل للمعدات الأخرى على نفس ناقل الإمداد.
يجب ترتيب التبريد القسري الخارجي لـ PSM-55 لتوصيل هواء محيط أبرد مباشرة إلى وجه المشتت الحراري للوحدة — وليس هواء الخزانة المعاد تدويره.
تولد الآلة في الإنتاج حرارة من مكونات متعددة داخل الخزانة؛ ترتفع درجات حرارة الهواء داخل الخزانة بشكل كبير فوق درجة الحرارة المحيطة أثناء وردية الإنتاج. إذا تم توجيه هذا الهواء الساخن المعاد تدويره إلى المشتت الحراري لـ PSM-55، فإن تأثير التبريد ينخفض بشكل كبير ويضيق هامش درجة حرارة المشتت الحراري فوق عتبة AL03.
التنفيذ العملي هو ترتيب مجاري من خارج الخزانة يجلب هواء محيطًا نقيًا إلى مدخل المشتت الحراري لـ PSM-55، مع خروج الهواء الساخن من المشتت الحراري عبر مجرى منفصل إلى خارج الخزانة.
يظهر هذا الترتيب في تصميمات الخزانة الكهربائية للآلات التي تم تحديد مواصفاتها في الأصل بوحدات PSM-45 و PSM-55 — لم يتم ارتجاله؛ بل تم تصميمه كجزء من التصميم الحراري الأصلي للآلة.
س1: هل PSM-55 بديل مباشر لـ PSM-45، أم أنه يتطلب تعديلات على الخزانة الكهربائية؟
PSM-55 متوافق فيزيائيًا وكهربائيًا مع ترتيب تركيب الخزانة المصمم لـ PSM-45 — نفس تنسيق الهيكل، وفتحات التركيب، ونقاط توصيل ناقل التيار المستمر تنطبق. لا يلزم إجراء تعديلات ميكانيكية على الخزانة.
يجب التحقق من دائرة إمداد الطاقة الكهربائية لدعم مدخل PSM-55 المصنف 234 أمبير مقابل 185 أمبير لـ PSM-45 — إذا تم تصميم الإمداد الأصلي فقط لتيار PSM-45، فقد تحتاج حماية الدائرة والكابلات إلى ترقية.
إذا تم تصميم ترتيب مجاري التبريد القسري الخارجي حول PSM-45، فتحقق من أنه يوفر تدفق هواء كافٍ للخرج الحراري الأعلى قليلاً لـ PSM-55 عند 65 كيلو واط.
س2: يستخدم PSM-55 لوحة الأسلاك A20B-1007-0650، وهي نفس لوحة PSM-45 المدرجة. هل هذه اللوحات قابلة للتبديل بين الوحدتين؟
يظهر A20B-1007-0650 في مواصفات كل من PSM-45 و PSM-55، مما يعكس أن فانو استخدمت تصميم لوحة مشترك عبر فئات الطاقة هذه مع مواصفات وحدة الترانزستور والمكونات الحرارية التي تميز تصنيف الطاقة.
من الناحية العملية، تعتمد قابلية تبديل اللوحات بين PSM-45 و PSM-55 على المراجعة المحددة للوحة وما إذا كانت مواصفات مكونات فانو على اللوحة تدعم كلا مستويي التيار.
لتحديد قابلية التبادل المؤكدة، استشر وثائق فانو على مستوى المكونات أو أخصائي إصلاح محركات فانو مؤهل بدلاً من افتراض التوافق بناءً على أرقام اللوحات المشتركة.
س3: ما هو الإنذار الذي يسبق عادةً AL03 (ارتفاع درجة حرارة المشتت الحراري) على PSM-55، وكيف يجب إدارته؟
على PSM-55 المبرد بشكل صحيح، لا ينبغي أن يحدث AL03 أبدًا أثناء الإنتاج العادي.
يشير إلى أن درجة حرارة المشتت الحراري قد وصلت إلى عتبة الحماية — وهي حالة ناتجة عن تبريد قسري خارجي غير كافٍ، أو مجاري مسدودة، أو فشل مروحة داخلية، أو درجات حرارة محيطة تتجاوز نطاق التشغيل المصنف للوحدة.
قبل التحقيق في الوحدة نفسها، افحص مسار مجرى التبريد الخارجي بحثًا عن انسداد أو تلف، وتأكد من أن إمداد الهواء القسري الخارجي يعمل، وتحقق من أن المراوح الداخلية تعمل.
سيسبق AL02 (توقف مروحة التبريد) AL03 إذا فشلت المروحة الداخلية — تعامل مع AL02 كحدث صيانة عاجل يتطلب استبدال المروحة قبل استئناف الإنتاج.
س4: كيف يتعامل PSM-55 مع الأحمال الزائدة القصيرة أثناء التسارع المتزامن متعدد المحاور؟
تصنيف 65 كيلو واط لـ PSM-55 هو الخرج المستمر — التصنيف الذي يمكن الحفاظ عليه إلى أجل غير مسمى في الظروف المذكورة.
يمكن استيعاب الأحمال العابرة التي تتجاوز 65 كيلو واط لفترات قصيرة بواسطة ترانزستورات IGBT للوحدة وبنك مكثفات ناقل التيار المستمر، والتي توفر الطلب الأقصى بينما تستمر الواجهة الأمامية للمقوم في تقديم خرجها المستقر.
تعتمد مدة قدرة الحمل الزائد العابر هذه على الحالة الحرارية الأولية للترانزستورات ومقدار الحمل الزائد.
وحدات مضخمات السيرفو في الآلة لها حدود تيار خاصة بها تحد من الطلب الأقصى المفروض على ناقل PSM — من الناحية العملية، نادرًا ما يرى PSM مستويات تيار لا تحدها أولاً دوائر الحماية الخاصة بمضخمات المصب.
س5: PSM-55 هو تجديد نشط — هل يلزم وجود مقاوم تجديد خارجي أو وحدة تفريغ مثل سلسلة PSMR؟
لا. الواجهة الأمامية للتجديد النشط في PSM-55 تتعامل مع كل طاقة التباطؤ داخليًا عن طريق إعادتها إلى مصدر التيار المتردد ثلاثي الطور. لا يلزم توصيل أي مقاوم تفريغ خارجي أو مقاوم فرامل أو وحدة تفريغ تجديدي.
هذا هو التمييز الأساسي بين سلسلة PSM (A06B-6077 و A06B-6087) وسلسلة PSMR (A06B-6081) — تستخدم PSMR وحدة تفريغ مقاوم لامتصاص الطاقة المتجددة، بينما تستخدم PSM واجهة أمامية عاكسة نشطة لإعادتها إلى المصدر.
توصيل مقاوم تفريغ خارجي بناقل التيار المستمر لـ PSM-55 لن يكون له تأثير بناء وقد يتداخل مع تشغيل الوحدة.
