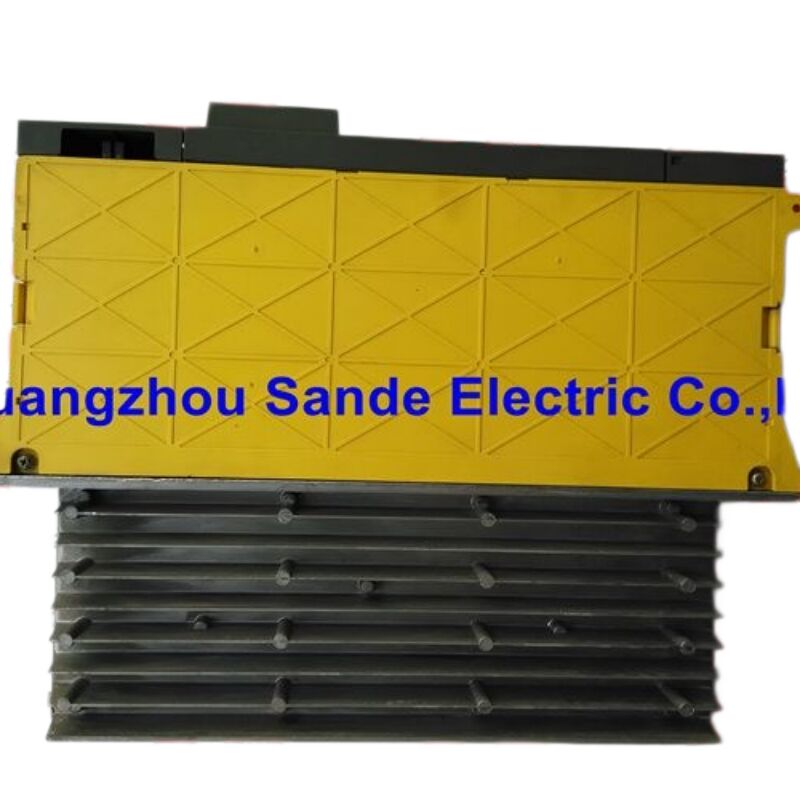

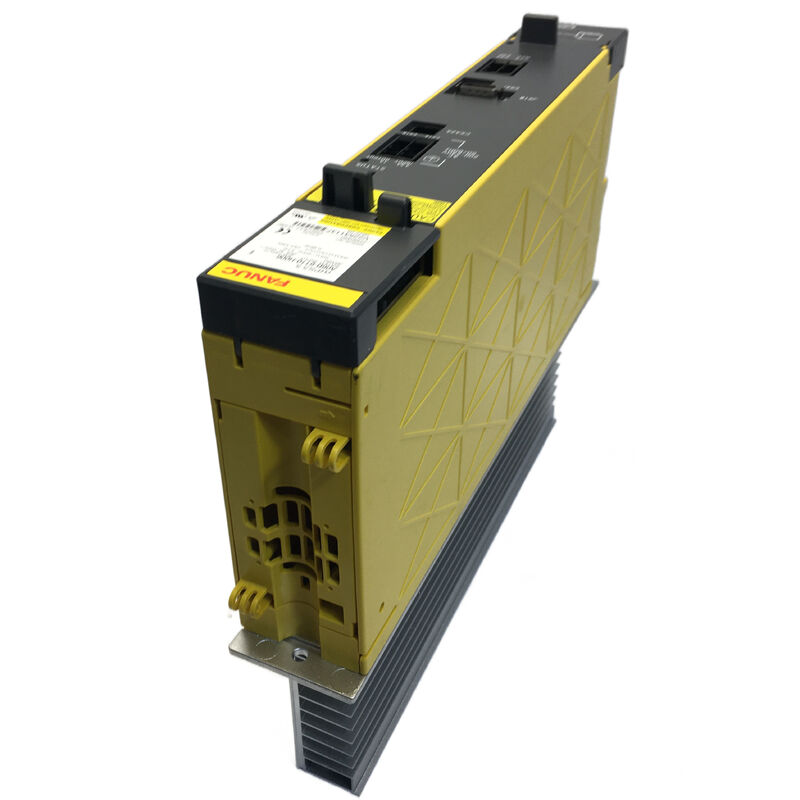

وحدة إمداد الطاقة FANUC A06B-6110-H006 -- Alpha i PSM-5.5i
سلسلة Alpha i | PSM-5.5i | 200-240 فولت تيار متردد | 5.5 كيلو واط مصنفة | استعادة الطاقة | نظام محرك CNC
الأساس الذي يحتاجه كل نظام محرك Alpha i
قبل أن يبدأ أي محرك سيرفو في العمل في آلة أدوات مجهزة بـ FANUC Alpha i، تقوم وحدة A06B-6110-H006 PSM-5.5i بتحويل إمداد التيار المتردد ثلاثي الطور للمنشأة إلى طاقة ناقل تيار مستمر نظيفة ومنظمة. تقع وحدة إمداد الطاقة هذه في مقدمة خزانة المحرك، وتتعامل مع تحويل التيار المتردد إلى تيار مستمر وإعادة طاقة الكبح إلى شبكة الإمداد أثناء تباطؤ المحور.
المواصفات الفنية
| المعلمة |
القيمة |
| رقم جزء FANUC |
A06B-6110-H006 |
| مواصفات الوحدة |
A06B-6110-C006 |
| اسم الطراز |
PSM-5.5i (وحدة إمداد الطاقة، 5.5 كيلو واط) |
| السلسلة |
FANUC Alpha i (مدخل 200 فولت تيار متردد) |
| جهد الدخل |
200 - 240 فولت تيار متردد (ثلاثي الطور) |
| تيار الدخل |
26 أمبير |
| تردد الدخل |
50 / 60 هرتز |
| طاقة الخرج المقدرة |
5.5 كيلو واط |
| أقصى طاقة خرج |
11 كيلو واط |
| طاقة الخرج القصوى |
22 كيلو واط |
| جهد خرج ناقل التيار المستمر |
حوالي 283 فولت تيار مستمر |
| نوع الاستعادة |
استعادة الطاقة (تعيد الطاقة إلى الشبكة) |
| الأبعاد (ارتفاع × عرض × عمق) |
حوالي 290 مم × 150 مم × 275 مم |
| الوزن |
حوالي 4.9 كجم |
فوائد استعادة الطاقة
تتميز وحدة A06B-6110-H006 بتقنية استعادة الطاقة التي تعيد طاقة التباطؤ إلى الشبكة بدلاً من تبديدها كحرارة. تقلل هذه القدرة من توليد الحرارة داخل الخزانة واستهلاك الطاقة الصافي من شبكة الإمداد، وهو أمر مفيد بشكل خاص للآلات ذات دورات التموضع المتكررة.
بنية نظام Alpha i
يستخدم نظام محرك FANUC Alpha i بنية ناقل تيار مستمر مشترك حيث تعمل وحدة PSM-5.5i كمحول التيار المتردد إلى التيار المستمر الوحيد لمجموعة محركات كاملة. تشغل الموضع الأقصى يسارًا في مكدس خزانة المحرك، وتوفر الطاقة لجميع وحدات مضخمات السيرفو (SVM) ووحدات مضخمات المغزل (SPM) المتصلة التي تقود محاور التغذية والمغزل الرئيسي.
وحدات تحكم CNC المتوافقة
تعمل وحدة A06B-6110-H006 مع أنظمة CNC من FANUC بما في ذلك:
- سلسلة CNC FANUC 0i (جميع المتغيرات)
- سلسلة FANUC 16i، 18i، 21i
- سلسلة FANUC 30i، 31i، 32i
- سلسلة FANUC 15i
- وحدات تحكم الروبوتات FANUC التي تستخدم أجهزة محرك Alpha i
متطلبات التركيب
ملاحظات تركيب هامة:
- لا تقم بتركيب مكثفات تحسين معامل القدرة - فهي تتفاعل بشكل مدمر مع دوائر الاستعادة
- يجب أن يظل جهد الدخل ضمن نطاق 200-240 فولت تيار متردد للحصول على الأداء المقدر
- يجب تنشيط طاقة التحكم (موصل CX1A) قبل أو بالتزامن مع تشغيل CNC
تشخيصات مؤشر LED للحالة
يوفر مؤشر LED للحالة الموجود على اللوحة الأمامية معلومات تشخيصية فورية:
- مؤشر LED مطفأ - لم يتم توفير طاقة التحكم أو دائرة التحكم معيبة
- مؤشر LED ثابت - تشغيل عادي، الدائرة الرئيسية مزودة بالطاقة
- مؤشر LED وامض/إنذار - تم اكتشاف حالة خطأ
أسئلة متكررة
س1: ما هو الفرق بين PSM-5.5i والطرازات الأكبر في سلسلة A06B-6110؟
تغطي سلسلة A06B-6110 كامل خط إنتاج PSM لـ 200 فولت تيار متردد من Alpha i. H006 هي PSM-5.5i بقوة 5.5 كيلو واط مستمرة، بينما تشمل الطرازات الأكبر H011 (PSM-11i، 11 كيلو واط)، H015 (PSM-15i، 15 كيلو واط)، وغيرها حتى PSM-55i. يعتمد الاختيار على إجمالي الطلب على الطاقة المستمرة للوحدات المتصلة.
س2: هل يمكن استخدام A06B-6110-H006 مع إمدادات دخل 400 فولت تيار متردد؟
لا. تم تصنيف هذه الوحدة خصيصًا لمدخل ثلاثي الطور 200-240 فولت تيار متردد. بالنسبة لإمدادات 400-480 فولت تيار متردد، استخدم سلسلة HV من FANUC (عائلة A06B-6120). استخدام هذه الوحدة على 400 فولت تيار متردد بدون محول خفض سيؤدي إلى تلفها.
س3: ما الذي يسبب معظم الأعطال الشائعة في هذه الوحدة؟
تشمل أوضاع الفشل الشائعة تدهور المكثفات بسبب التقادم ودورات الحرارة، وفشل ترانزستور IGBT بسبب أحداث التيار الزائد، وأعطال دائرة قيادة البوابة. عادة ما يتضمن الإصلاح الاحترافي استبدال المكثفات، واستبدال أشباه الموصلات، واستبدال المروحة.
س4: هل تتطلب هذه الوحدة تكوين معلمات بدء تشغيل خاصة؟
لا تحتوي وحدة PSM نفسها على معلمات قابلة للتكوين من قبل المستخدم. ومع ذلك، يجب تهيئة معلمات السيرفو بشكل صحيح في CNC قبل أول اختبار للطاقة، ويجب تأكيد تشغيل حالة PSM قبل إصدار أمر حركة المحرك.
س5: تم إدراج الوحدة على أنها متوقفة عن الإنتاج - كيف هو وضع الإمداد للبدائل؟
على الرغم من توقفها عن الإنتاج القياسي، تتوفر وحدات جديدة قديمة مخزنة وفائض ووحدات مجددة احترافيًا من خلال موردي قطع غيار CNC المتخصصين في FANUC. تقوم جهات التجديد ذات السمعة الطيبة باختبار الوحدات تحت الحمل وعادة ما تقدم ضمانات لمدة 12 شهرًا.
