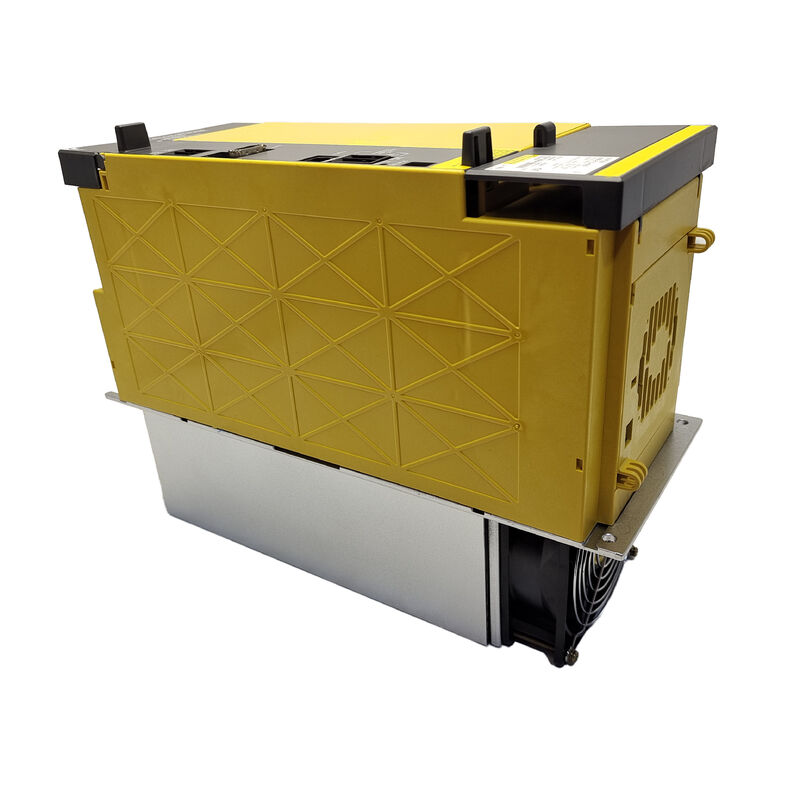

وحدة إمداد الطاقة FANUC A06B-6110-H030 Alpha i Series PSM-30i
الـ A06B-6110-H030 — المسماة PSM-30i ضمن نظام محركات FANUC Alpha i — هي وحدة إمداد طاقة بقدرة 30 كيلو واط للتركيبات من فئة 200 فولت. تقوم بتحويل تيار متردد ثلاثي الطور من الشبكة الرئيسية إلى جهد ناقل تيار مستمر منظم يغذي كل مضخم سيرفو ومضخم مغزل αi في السلسلة، وتتميز بقدرة استعادة الطاقة المدمجة.
الدور في بنية محركات سلسلة αi
يستخدم نظام محركات FANUC Alpha i بنية معيارية حيث تسحب وحدات مضخمات السيرفو والمغزل الطاقة من ناقل تيار مستمر مشترك عالي الجهد توفره وحدة إمداد طاقة مخصصة. تعمل وحدة PSM-30i كمصدر لناقل التيار المستمر هذا لأنظمة فئة 200 فولت، وتغذي سلسلة المضخمات بأكملها لآلات التحكم الرقمي بالحاسوب (CNC). يؤدي فشل وحدة PSM إلى إيقاف جميع محاور الحركة، مما يجعل هذه الوحدة مكونًا حيويًا للصيانة.
المواصفات الفنية
| المعلمة | القيمة |
|---|
| رقم القطعة | A06B-6110-H030 |
| تسمية الطراز | PSM-30i / αiPS-30 |
| السلسلة | FANUC Alpha i (αi) — سلسلة 6110 |
| نوع الوحدة | وحدة إمداد طاقة تيار متردد/مستمر مع استعادة الطاقة |
| جهد الدخل | 200-240 فولت تيار متردد، ثلاثي الطور، 50/60 هرتز |
| جهد الخرج (ناقل التيار المستمر) | 283-339 فولت تيار مستمر |
| القدرة الاسمية للخرج | 30 كيلو واط |
| طريقة استعادة الطاقة | استعادة الطاقة (تعيد الطاقة إلى خط التيار المتردد) |
| الوزن | حوالي 17.99 رطلاً (8.2 كجم) |
| الجيل | الجيل الأول من سلسلة 6110 |
| القطعة البديلة | A06B-6140-H030 |
| الشركة المصنعة | FANUC Corporation, Japan |
فوائد استعادة الطاقة
على عكس الأنظمة القديمة التي كانت تستخدم مقاومات فرامل لتبديد الطاقة كحرارة، تستخدم وحدة PSM-30i تقنية استعادة مصدر الطاقة لإعادة طاقة تباطؤ المحرك إلى خط طاقة التيار المتردد. يقلل هذا النهج بشكل كبير من استهلاك الطاقة، ويزيل مجموعات المقاومات كنقاط فشل، ويزيل حمل الحرارة من ميزانية حرارة الخزانة.
رموز الإنذار والتشخيص
تتميز وحدة A06B-6110-H030 بتشخيص ذاتي مدمج يبلغ عن الأعطال من خلال رموز إنذار LED:
| إنذار | الحالة |
|---|
| AL-1 | تيار زائد في وحدة الطاقة الرئيسية |
| AL-2 | توقف مروحة التبريد (داخلية) |
| AL-3 | ارتفاع درجة حرارة مشتت الحرارة للدائرة الرئيسية |
| AL-4 | انخفاض جهد ناقل التيار المستمر |
| AL-5 | فشل المكثف الرئيسي في الشحن خلال الوقت المحدد |
| AL-6 | جهد إمداد الدخل غير طبيعي |
| AL-7 | جهد ناقل التيار المستمر مرتفع بشكل غير طبيعي |
| AL-A | توقف مروحة التبريد الخارجية (مروحة مشتت الحرارة) |
| AL-E | جهد إمداد الدخل غير طبيعي — مرحلة مفتوحة |
يعتبر AL-4 و AL-5 من أعطال المجال الشائعة التي غالبًا ما تتعلق بتدهور المكثفات بعد سنوات من الخدمة. تشير AL-2 و AL-A إلى فشل مروحة التبريد، وهو عنصر صيانة روتيني.
أنظمة CNC المتوافقة
تم تخصيص وحدة A06B-6110-H030 لأنظمة محركات سلسلة αi من فئة 200 فولت عبر منصات CNC الرئيسية من FANUC:
- سلسلة FANUC 0i (0i-B، 0i-C، 0i-D) — منتشرة على نطاق واسع في آلات التشغيل الرأسية، ومراكز الخراطة، وآلات القطع بالسلك EDM
- سلسلة FANUC 16i / 18i — CNC عالي الوظائف لآلات التشغيل متعددة المحاور ومراكز الخراطة والتشغيل
- سلسلة FANUC 21i — CNC متوسط المدى شائع في أدوات الآلات الآسيوية والأوروبية
- سلسلة FANUC 30i / 31i / 32i — المنصة الأكثر قدرة للتشغيل عالي السرعة ومعدات الطيران والفضاء الدقيقة
يغطي تصنيف 30 كيلو واط تكوينات الآلات التي لا تتطلب متغيرات PSM-37i أو PSM-55i الأكبر.
مقارنة الأجيال
تنتمي وحدة A06B-6110-H030 إلى الجيل الأول من وحدات إمداد الطاقة FANUC Alpha i من سلسلة 6110. خليفتها المباشرة هي A06B-6140-H030، والتي تتميز بمراجعات لوحات الدوائر المطبوعة المحدثة ولوحات الأسلاك المعدلة مع الحفاظ على نفس الغلاف الميكانيكي والواجهة الكهربائية. تعمل سلسلة 6140 كبديل مطابق للشكل والوظيفة لسلسلة 6110 في معظم التركيبات.
استراتيجية الصيانة وقطع الغيار
تعتبر وحدة PSM من بين قطع الغيار ذات الأولوية القصوى للمنشآت التي تشغل معدات FANUC سلسلة αi لأن:
- فشل وحدة PSM يوقف جميع حركات الآلة في وقت واحد دون وضع تشغيل مخفف
- لا يمكن لآلات التشغيل ومراكز الخراطة ذات وحدات PSM الفاشلة إنتاج أجزاء حتى يتم استبدالها
- يغطي تصنيف 30 كيلو واط معظم آلات التشغيل الرأسية القياسية ذات 3-5 محاور ومراكز الخراطة التي تعمل بنظام CNC
وجود وحدة احتياطية تم التحقق منها يقلل من وقت تعطل الإنتاج أثناء الأعطال الحرجة.
أسئلة متكررة
ما هو الفرق بين A06B-6110-H030 و A06B-6140-H030؟
كلاهما وحدات إمداد طاقة FANUC PSM-30i بقدرة 30 كيلو واط لأنظمة سلسلة αi من فئة 200 فولت. A06B-6110-H030 هي النسخة من الجيل الأول (سلسلة 6110)؛ A06B-6140-H030 هي الخليفة من الجيل الثاني مع مراجعات لوحات الدوائر المطبوعة المحدثة. تشترك في نفس التركيب الميكانيكي والتوصيلات الكهربائية والمواصفات الوظيفية.
ما هي وحدات تحكم CNC وأنواع الآلات من FANUC التي تستخدم A06B-6110-H030؟
تُستخدم وحدة PSM-30i في أي نظام محركات FANUC سلسلة αi من فئة 200 فولت مقترن بوحدات تحكم CNC من سلسلة FANUC 0i، 16i، 18i، 21i، 30i، 31i، أو 32i. تشمل التطبيقات الشائعة آلات التشغيل الرأسية والأفقية، ومراكز الخراطة التي تعمل بنظام CNC، وآلات 5 محاور حيث تقع إجمالي طاقة محركات السيرفو والمغزل ضمن سعة 30 كيلو واط.
ماذا تفعل وحدة PSM-30i بالضبط داخل خزانة المحرك؟
تقوم وحدة PSM بتحويل تيار متردد ثلاثي الطور 200-240 فولت من الشبكة الرئيسية إلى جهد ناقل تيار مستمر منظم (283-339 فولت تيار مستمر) يزود الطاقة للمحركات لجميع وحدات مضخمات السيرفو ووحدات مضخمات المغزل في سلسلة αi. كما توفر طاقة تحكم 24 فولت تيار مستمر لوحدات المضخمات. بدون وحدة PSM تعمل، لا يمكن لأي محور حركة العمل.
لماذا يظهر AL-4 أو AL-5 على وحدة PSM-30i الخاصة بي، وماذا يجب أن أفحص أولاً؟
يحدث AL-4 (انخفاض جهد التيار المستمر) و AL-5 (فشل المكثف الرئيسي في الشحن) غالبًا بسبب تدهور المكثفات في قسم ناقل التيار المستمر لوحدات PSM القديمة. أولاً، تحقق من جهد الدخل ثلاثي الطور للتأكد من الجهد الصحيح، وتوازن المراحل، وعدم وجود مرحلة مفتوحة (AL-E). إذا تم تأكيد أن طاقة الدخل جيدة، فمن المحتمل أن تحتاج الوحدة إلى إصلاح على مستوى المكونات أو استبدالها.
هل يمكن إصلاح A06B-6110-H030، وهل الوحدة المجددة بديل قابل للتطبيق؟
نعم، تقوم ورش إصلاح محركات FANUC المتخصصة بإعادة بناء وحدات PSM-30i على مستوى المكونات، واستبدال المكثفات والمراوح والأجزاء الأخرى محدودة العمر. توفر الوحدات المجددة التي تم اختبارها على أنظمة FANUC الحية بدائل فعالة من حيث التكلفة للوحدات الجديدة، خاصة بالنسبة لأجزاء سلسلة 6110 القديمة التي لم تعد قيد الإنتاج. تحقق من أن جهات التجديد تختبر على أجهزة FANUC فعلية بدلاً من مجرد مزودات طاقة مكتبية.
