إمدادات الطاقة A06B-6120-H011

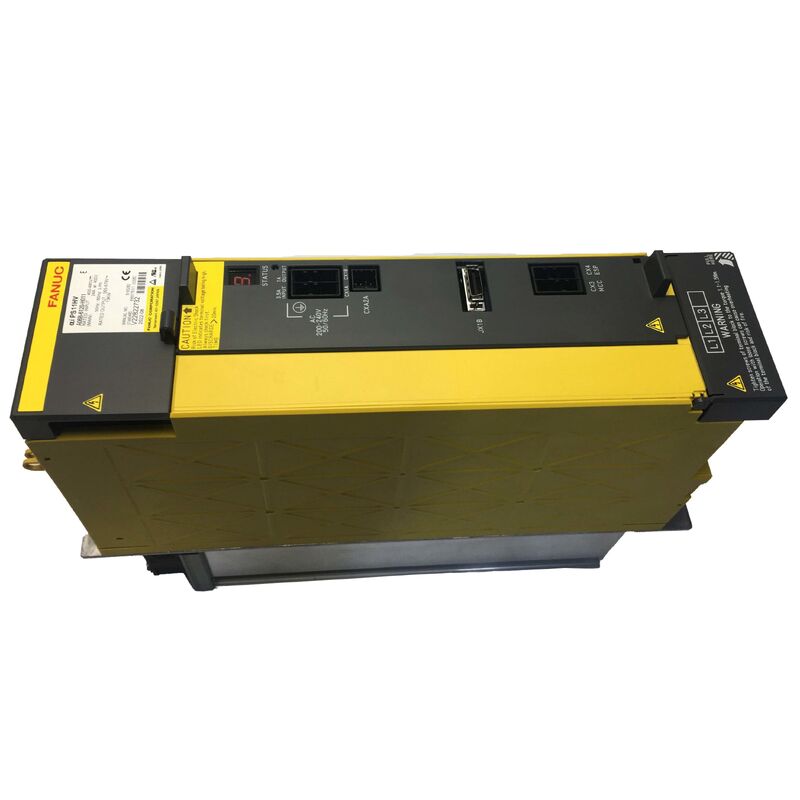

وحدة إمداد الطاقة FANUC A06B-6120-H011 | Alpha i PSM-11HVi — 11 كيلو واط / 400 فولت تيار متردد / 90 مم / مشتت حراري خارجي

HV — ما يميز هذه الوحدة

إن A06B-6120-H011 هي PSM-11HVi — وحدة إمداد الطاقة بقدرة 11 كيلو واط من سلسلة Alpha i HV (الجهد العالي) من FANUC. يشير تصنيف HV إلى فئة جهد إمداد الجهاز: تقبل هذه الوحدة مدخلات ثلاثية الطور بجهد 400 فولت تيار متردد وتنتج ناقل تيار مستمر منظم يغذي وحدات مضخمات السيرفو والمغزل المصنفة HV في نفس الخزانة.

هذه الوحدة غير قابلة للتبديل مع سلسلة Alpha PSM القياسية بجهد 200 فولت (A06B-6077-H111, PSM-11). كلاهما ينتج 11 كيلو واط ويشترك في عرض الهيكل 90 مم، ولكن A06B-6077 تعمل بمدخلات تيار متردد بجهد 200-230 فولت بينما تم تصميم A06B-6120 لجهد 400 فولت تيار متردد. يحدد جهد إمداد الجهاز الوارد أي وحدة هي الصحيحة — تركيب وحدة PSM ذات فئة الجهد الخاطئة يخلق عدم تطابق أساسي لا يمكن تصحيحه بواسطة المعلمات.

عند 11 كيلو واط، توفر PSM-11HVi ناقل التيار المستمر لنظام القيادة Alpha i HV المصنف بجهد 400 فولت: مزيج من وحدات مضخمات المغزل HV ووحدات مضخمات السيرفو HV المتصلة بناقل التيار المستمر المشترك. يعتمد اختيار سعة PSM الصحيحة على الطلب المستمر المجمع لجميع وحدات القيادة HV المتصلة في الخزانة.

المواصفات الرئيسية

هيكل 90 مم — التبريد والملاءمة المادية

يحمل هيكل PSM-11HVi بعرض 90 مم مشتتًا حراريًا خارجيًا في الخلف، ومروحة داخلية تدور الهواء عبر الإلكترونيات التحكم، ومروحة خارجية تساعد في تبريد المشتت الحراري. كلا المروحتين من العناصر القابلة للتآكل — يجب استبدال المروحة الداخلية (تُقدم كقطعة غيار منفصلة) على فترات مجدولة للحفاظ على أداء التبريد. يؤدي تآكل محامل المروحة إلى إنتاج ضوضاء مسموعة قبل فشل المروحة بالكامل؛ خطط لاستبدال المروحة خلال نافذة صيانة مجدولة بدلاً من انتظار إنذار التبريد.

يمر المشتت الحراري الخارجي عبر اللوحة الخلفية للخزانة. يتطلب تركيب الخزانة العمق الكامل للوحدة — حوالي 307 مم — خلف سطح التركيب الأمامي، مع خلوص كافٍ لتدفق هواء المشتت الحراري. يؤدي حظر مسار تبريد المشتت الحراري إلى إنذارات الحمل الزائد الحراري عند التحميل.

أسئلة متكررة

س1: ما هو الفرق بين A06B-6120-H011 (PSM-11HVi) و A06B-6077-H111 (PSM-11)؟

كلاهما وحدات إمداد طاقة بقدرة 11 كيلو واط بعرض 90 مم، لكنهما يخدمان فئات جهد إدخال مختلفة. تقبل A06B-6077-H111 مدخلات ثلاثية الطور بجهد 200-230 فولت تيار متردد؛ تقبل A06B-6120-H011 مدخلات ثلاثية الطور بجهد 400 فولت تيار متردد. وحدات القيادة التي تغذيها مختلفة أيضًا — توفر A06B-6120 وحدات قيادة Alpha i مصنفة HV مصممة لمدخلات 400 فولت، وليس سلسلة 200 فولت. قم بتأكيد جهد إمداد الجهاز ووحدات القيادة المتصلة قبل الطلب.

س2: هل يمكن إصلاح لوحات PSM-11HVi بشكل فردي؟

بطاقة التحكم ولوحة الأسلاك غير متوفرتين بشكل منفصل — الأعطال على مستوى اللوحة تتطلب الاستبدال أو التوجيه إلى متخصص لديه القدرة على إصلاح اللوحات على مستوى المكونات. وحدة الترانزستور بقدرة 100 أمبير ومراوح التبريد متوفرة كقطع غيار فردية ويمكن استبدالها أثناء الخدمة.

س3: تظهر PSM-11HVi إنذار زيادة الجهد في الناقل تحت الحمل العادي. ماذا يجب فحصه؟

زيادة الجهد في الناقل تحت الحمل العادي دون فرملة تجديدية قوية تشير إلى وجود عطل في مرحلة المقوم النشط — ترانزستور IGBT أو دائرة قيادة البوابة التي لم تعد تنظم بشكل صحيح. لا تقم بإعادة الضبط واستئناف التشغيل. يمكن أن يؤدي ارتفاع جهد الناقل المستمر غير المتحكم فيه إلى إتلاف وحدات القيادة المتصلة. تتطلب PSM خدمة أو استبدالًا قبل إعادة الجهاز إلى الإنتاج.

س4: هل يتطلب استبدال A06B-6120-H011 تغييرات في معلمات CNC؟

لا. لا تخزن PSM أي معلمات CNC. بعد الاستبدال المادي، قم باستعادة الطاقة وتحقق من صحة جهد الناقل المستمر في وحدات القيادة HV المتصلة قبل تمكين المحاور. قم بتأكيد أن جميع كابلات التوصيل وروابط الألياف إلى سلسلة القيادة مثبتة بشكل صحيح قبل تشغيل الطاقة.

س5: كيف يجب تقييم A06B-6120-H011 مستعملة قبل التركيب؟

تحقق من دوران كلتا المروحتين بسلاسة وسرعة صحيحة عند تشغيل الطاقة. افحص وحدة الترانزستور بحثًا عن إجهاد حراري مرئي أو علامات احتراق. يؤكد تشغيل اختبار ثابت على طاولة العمل ظهور جهد الناقل عند عدم التحميل — ولكن اختبار الحمل الديناميكي على نظام قيادة Alpha HV مطابق مع أحمال المحركات هو التحقق الوحيد الذي يؤكد أداء التبديل للترانزستور في الظروف الفعلية. قم بالشراء من موردين يقدمون اختبار الحمل وفترة ضمان من تاريخ التركيب.
