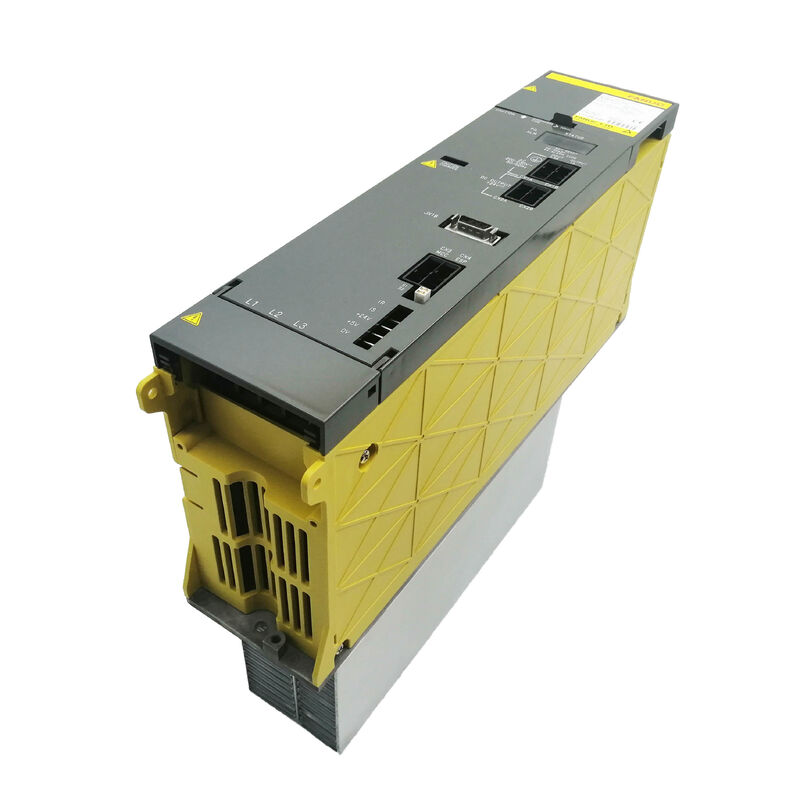

فانوـك A06B-6077-H111 | وحدة إمداد الطاقة ألفا PSM-11 — محول طاقة السيرفو، 13.2 كيلو واط، 200-230 فولت تيار متردد ثلاثي الطور، 49 أمبير، 283-325 فولت تيار مستمر

نظرة عامة

وحدة فانوـك A06B-6077-H111 تحمل تسمية "محول طاقة السيرفو" في تصنيف منتجات فانوـك — وهذا المصطلح يلتقط الدور الهندسي للوحدة بدقة. تقع بين مصدر التيار المتردد ثلاثي الطور للمنشأة ومضخمات السيرفو والمغزل التي تقود محاور الماكينة، تقوم PSM-11 بتحويل الطاقة الذي يجعل التحكم في الحركة ممكنًا: تصحيح وتنظيم التيار المتردد إلى جهد ناقل تيار مستمر ثابت يتراوح بين 283-325 فولت والذي تسحبه كل وحدات ألفا SVM و SPM في الماكينة.

في تسلسل محركات ألفا الخاص بفانوـك، تنتمي PSM-11 إلى مجموعة منتجات A06B-6077 — وهي الأصغر من بين عائلتي إمداد الطاقة ألفا، وتقع أسفل سلسلة A06B-6087 التي تغطي PSM-15 إلى PSM-55.

هذا التمييز العائلي ليس شكليًا؛ تم تصميم وحدات A06B-6077 خصيصًا لتكوينات أدوات الماكينة المدمجة والصغيرة حيث يتناسب الطلب على طاقة نظام القيادة المدمج ضمن 13.2 كيلو واط.

تعتبر الماكينة ذات محرك المغزل الصغير (فئة 3.7 كيلو واط أو 5.5 كيلو واط) ومحورين أو ثلاثة محاور سيرفو مدمجة تعمل بنظام CNC من السلسلة 0-D أو 16/18/21 تطبيقًا طبيعيًا لـ PSM-11.

تغطي سعة 13.2 كيلو واط هذا التكوين بهامش كافٍ، ويتناسب شكل الوحدة المدمج (حوالي 2.26 كجم) مع الخزائن الكهربائية الأصغر التي تميز هذه الفئة من الماكينات.

تتضمن PSM-11 تجديدًا نشطًا للطاقة — وهي نفس آلية استعادة الطاقة مثل وحدات PSM الأكبر A06B-6087.

عندما تتباطأ المحاور، يتم تحويل طاقة فرملة المحرك مرة أخرى إلى طاقة تيار متردد وتغذيتها في مصدر التيار المتردد ثلاثي الطور، بدلاً من حرقها في مقاوم.

بالنسبة للماكينات الصغيرة ذات دورات تحديد المواقع المتكررة، يعني هذا التجديد خزائن أبرد واستهلاك طاقة أقل من مصدر المنشأة على مدار نوبة الإنتاج.

البديل — النوع PSMR في سلسلة A06B-6081 — يتطلب وحدة مقاوم تفريغ خارجية منفصلة؛ تلغي PSM-11 هذه الحاجة تمامًا.

أحد المواصفات التي تميز PSM-11 عن الوحدات الأخرى في عائلة ألفا هو متطلبات التبريد القسري الخارجي.

توثيق نظام ألفا الرسمي من فانوـك يجمع بشكل صريح PSM-11 جنبًا إلى جنب مع PSM-45 الأكبر بكثير كوحدات تتطلب هواء قسري خارجي.

بالنسبة لوحدة بقدرة 13.2 كيلو واط ووزن حوالي 2.26 كجم، قد يبدو هذا غير متوقع — فهو يعكس تصميم الغلاف المدمج لـ PSM-11، والذي لا يستوعب المشتت الحراري والمروحة المستقلة لوحدات A06B-6087 بعرض 150 مم.

يجب أن يوفر التركيب تدفق هواء موجه عبر أسطح المشتت الحراري لـ PSM-11؛ الاعتماد فقط على الحمل الحراري الطبيعي للخزانة عند الحمل الكامل سيؤدي إلى إيقاف التشغيل بسبب ارتفاع درجة حرارة المشتت الحراري AL03.

المواصفات الرئيسية

محول طاقة السيرفو — فهم الدور في سلسلة محركات ألفا

في بنية نظام محركات ألفا، تتدفق الطاقة من مصدر المنشأة → PSM → ناقل التيار المستمر → مضخمات SVM/SPM → المحركات. دور PSM-11 في هذه السلسلة هو مرحلة تحويل التيار المتردد إلى تيار مستمر.

لا يتحكم في سرعة المحرك أو موضعه — فهذه مسؤولية وحدات SVM و SPM في المصب. ما تفعله PSM-11 هو الحفاظ على ناقل التيار المستمر عند الجهد المنظم الذي تعتمد عليه جميع وحدات المصب، وتوفير التيار اللحظي الذي تحتاجه تلك الوحدات عندما تتجاوز أحمال التسارع أو القطع المتوسط.

تؤثر جودة تنظيم ناقل التيار المستمر بشكل مباشر على أداء مضخمات المصب.

تؤدي تقلبات جهد الناقل خارج نافذة 283-325 فولت — سواء كانت انخفاضات بسبب عدم كفاية تيار الإمداد أو تجاوزات بسبب وصول طاقة التجديد أسرع مما يمكن إعادته — إلى إنذارات قيادة توقف الماكينة.

تقوم دائرة التحكم في PSM-11 بمراقبة جهد الناقل باستمرار وتعديل دورة عمل المصحح للحفاظ على الناقل ضمن المواصفات، مما يوفر خط إمداد مستقرًا يتطلبه جودة حلقة السيرفو.

يتوافق تيار الدخل المتردد المقنن البالغ 49 أمبير عند 200 فولت مع حوالي 13 كيلو واط من طاقة الدخل الحقيقية — مما يطابق عن كثب خرج التيار المستمر المقنن البالغ 13.2 كيلو واط بعد حساب خسائر التحويل. هذه العلاقة الوثيقة بين الدخل والخرج تحدد الكفاءة الحرارية للوحدة؛ معظم طاقة الدخل تصل بالفعل إلى ناقل التيار المستمر، مع تحول جزء صغير إلى حرارة في مكونات التبديل.

A06B-6077 مقابل A06B-6087 — عائلتان من ألفا، مفهوم ناقل واحد

تنتج كلتا العائلتين A06B-6077 (PSM-5.5 و PSM-11) و A06B-6087 (PSM-15 إلى PSM-55) نفس خرج ناقل التيار المستمر 283-325 فولت وتستخدمان نفس مبدأ التجديد النشط. تكمن الاختلافات في مستوى الطاقة، والشكل المادي، ومواصفات اللوحة المتوافقة.

لا يمكن لـ PSM-11 أن يحل محل PSM-15 مباشرة في نفس فتحة الخزانة — تختلف أبعاد الغلاف المادي وترتيب توصيل ناقل التيار المستمر.

لكل عائلة لوحاتها الداخلية الخاصة (تستخدم A06B-6077 A16B-2202-0461/A16B-2202-0420؛ تستخدم A06B-6087 PSM-15 A20B-1006-0470/A16B-2202-042x) وهذه غير قابلة للتبديل.

ومع ذلك، فإن مضخمات SVM و SPM في المصب متوافقة مع طاقة ناقل التيار المستمر من أي من العائلتين — وحدة SVM تسحب التيار من ناقل PSM-11 ووحدة SVM تسحب من ناقل PSM-26 كلاهما يرى نفس الجهد المنظم 283-325 فولت ويعملان بشكل متطابق من منظور المضخم.

الكشف عن التسرب ومرجع الإنذار

تتضمن PSM-11 دائرة كشف تسرب تراقب ظروف خطأ الأرض في أسلاك خرج المحرك المتصلة. يوفر هذا تحذيرًا مبكرًا لتدهور عزل اللف قبل حدوث فشل كامل. رموز الإنذار الرئيسية على شاشة اللوحة الأمامية لـ PSM-11:

AL01 — زيادة التيار في وحدة الطاقة الرئيسية (خطأ IPM في فئة PSM-11 — لاحظ أن هذا يختلف عن PSM-15 وما فوق حيث تعني AL01 زيادة التيار المتردد).

AL02 — توقف مروحة دائرة التحكم. استبدل المروحة الداخلية (A90L-0001-0422) قبل استمرار التشغيل.

AL04 — انخفاض جهد وصلة التيار المستمر. تحقق من وحدات المضخم في المصب وتوصيلات الناقل.

AL05 — عدم اكتمال الشحن المسبق لناقل التيار المستمر. افحص دائرة الشحن المسبق داخل الوحدة.

أسئلة وأجوبة

س1: إذا كانت PSM-11 تتطلب تبريدًا قسريًا خارجيًا، فما هو الحد الأدنى لترتيب تدفق الهواء المطلوب في خزانة الماكينة؟

يحدد دليل تركيب سلسلة ألفا من فانوـك (B-65162) تدفق الهواء المطلوب لكل نوع PSM. بالنسبة لـ PSM-11، فإن المتطلب الأساسي هو توجيه هواء خارجي بارد — وليس هواء خزانة معاد تدويره — عبر أسطح المشتت الحراري للوحدة.

مروحة محورية صغيرة مخصصة مثبتة لتوجيه الهواء الخارجي عبر وجه المشتت الحراري، أو تصميم خزانة بمسار تدفق هواء قسري من خارج الخزانة عبر منطقة المشتت الحراري لـ PSM-11، يلبي هذا المتطلب.

يتم تحديد حجم تدفق الهواء المطلوب بواسطة المقاومة الحرارية للمشتت الحراري وتوليد الحرارة عند تيار دخل 49 أمبير — يحدد دليل B-65162 نوع المروحة المحدد ومعدل تدفق الهواء الأدنى.

س2: هل يمكن لـ A06B-6077-H111 تشغيل مضخمات سلسلة ألفا i (A06B-6114 SVM) بدلاً من وحدات SVM ألفا الأصلية؟

لا. PSM جيل ألفا (A06B-6077 و A06B-6087) و aiPS جيل ألفا i (A06B-6110 و A06B-6140) منفصلان معماريًا.

جهد ناقل التيار المستمر متشابه، ولكن توزيع طاقة التحكم، وأجهزة قضبان التوصيل، وهندسة الاتصال بين PSM ومضخمات المصب خاصة بكل جيل.

تتطلب مضخمات SVM ألفا i (A06B-6114) مصدر طاقة aiPS ألفا i (سلسلة A06B-6110/6140).

توصيل SVM A06B-6114 بناقل PSM-11 ليس تكوينًا مدعومًا.

س3: ما هي عواقب إغفال التبريد الهوائي القسري الخارجي لـ PSM-11 أثناء تشغيل الماكينة؟

بدون تبريد هوائي قسري خارجي، سترتفع درجة حرارة المشتت الحراري لـ PSM-11 أثناء التشغيل المستمر. يعتمد معدل الارتفاع على درجة حرارة الخزانة المحيطة ومستوى الحمل الفعلي.

عند خرج كامل 13.2 كيلو واط في خزانة بدون تبريد مخصص لـ PSM-11، سيحدث AL03 (ارتفاع درجة حرارة المشتت الحراري) في النهاية. تتوقف الوحدة لحماية ترانزستور IPM.

عند الأحمال المخفضة، قد يظل المشتت الحراري أقل من عتبة AL03 لفترة أطول، ولكن الهامش الحراري ينخفض وأي زيادة في درجة الحرارة المحيطة يمكن أن تتجاوزه — وهو وضع غير موثوق به للإنتاج. التبريد الخارجي مطلوب، وليس اختياريًا.

س4: تم إدراج PSM-11 كمتوافق مع وحدات التحكم من السلسلة 0-C و 0-D. هل يدعم أيضًا وحدات التحكم 0i و 16i/18i؟

نعم. A06B-6077-H111 متوافق مع عائلة وحدات التحكم 0i-A (التي تستخدم نظام محركات ألفا) بالإضافة إلى وحدات التحكم من السلسلة 16 (A/B) و 18 (A/B) و 21 (A/B).

يعكس التوافق مع 0-C و 0-D أقدم وحدات التحكم الرقمية في خط فانوـك التي استخدمت بنية محركات ألفا.

تستمر PSM-11 في العمل كمصدر طاقة لأنظمة محركات ألفا المدمجة عبر جميع أجيال وحدات التحكم هذه.

س5: بعد تركيب A06B-6077-H111 بديل، ما هي الفحوصات التي تؤكد أن الوحدة تعمل بشكل صحيح؟

قم بتشغيل الماكينة وراقب مؤشر اللوحة الأمامية لـ PSM-11 — يجب أن يُظهر التشغيل العادي مؤشر حالة ثابتًا في غضون ثوانٍ قليلة من تطبيق الطاقة، بعد اكتمال الشحن المسبق لناقل التيار المستمر. تأكد من عدم ظهور أي إنذار على شاشة PSM أو على شاشة إنذار السيرفو الخاصة بـ CNC.

تحقق من ظهور جهد ناقل التيار المستمر على شاشات حالة وحدة SVM كما هو متوقع. إذا كانت جميع مؤشرات الحالة طبيعية، قم بتشغيل كل محور في وضع التدوير اليدوي البطيء لتأكيد تشغيل حلقة السيرفو قبل إعادة الماكينة إلى الدورة التلقائية.

وثق رمز الإنذار قبل الاستبدال وتأكد من عدم تكراره.
