فانوك A06B-6087-H115 | وحدة إمداد الطاقة ألفا PSM-15 — 17.5 كيلو واط، 200-230 فولت ثلاثي الطور، 63 أمبير مدخل، 283-325 فولت تيار مستمر مخرج ناقل، CNC 16i / 18i / 21i

نظرة عامة

الـ فانوك A06B-6087-H115 هي PSM-15 — وحدة إمداد الطاقة من الفئة 15 في نظام محرك ألفا من فانوك. وظيفتها أساسية: فهي تأخذ تيار متردد ثلاثي الطور 200-230 فولت من إمداد الطاقة للمنشأة، وتقومه وتنظمه إلى ناقل تيار مستمر مستقر بقيمة 283-325 فولت، وتوزع جهد الناقل هذا على جميع وحدات مضخمات السيرفو والمغزل في رف المحرك. كل حركة محور، كل دوران مغزل، كل نبضة تيار محرك في آلة CNC من سلسلة ألفا تستمد طاقتها في النهاية من مخرج ناقل التيار المستمر لهذه الوحدة. هذا يجعل PSM-15 نقطة استمرارية الطاقة الوحيدة لنظام المحرك بأكمله — عندما تفشل، تتوقف الآلة.

يحدد تصنيف الخرج المستمر البالغ 17.5 كيلو واط إجمالي الطلب على الطاقة المستمر المجمع الذي يمكن لـ PSM-15 تحمله عبر جميع وحدات المحرك التابعة لها في وقت واحد.

في تكوين مركز تشغيل متوسط الحجم نموذجي، تخدم وحدة PSM-15 وحدة مضخم مغزل (SPM) ومجموعة من وحدات مضخمات السيرفو (SVM)، مما يوفر الطاقة للمحور المغزلي ومحاور التغذية معًا ضمن نطاق 17.5 كيلو واط هذا.

يشير تصنيف المدخل البالغ 63 أمبير عند 200 فولت إلى سحب التيار المتردد الأساسي في ظل ظروف الخرج الكامل، وهذا الرقم هو ما يجب أن يستوعبه التصميم الكهربائي للمنشأة — سواء من حيث تصنيف القاطع أو مقاومة خط الطاقة.

ما يميز PSM-15 عن متغيرات إمداد الطاقة PSMR (مقاوم تجديدي) الأبسط في نفس العائلة هو قدرتها على تجديد الطاقة النشط. عندما يتباطأ محرك سيرفو أو مغزل، تتدفق الطاقة الحركية المخزنة في الكتلة الدوارة مرة أخرى عبر المضخم نحو ناقل التيار المستمر.

في نظام PSMR، يتم تبديد هذه الطاقة في مقاومة على شكل حرارة. في PSM-15، تعيد دائرة الواجهة الأمامية النشطة هذه الطاقة المتجددة إلى إمداد التيار المتردد ثلاثي الطور — مما يعيد الطاقة فعليًا إلى النظام الكهربائي للمنشأة بدلاً من حرقها كحرارة.

بالنسبة للآلات ذات القصور الذاتي العالي للمغزل أو التباطؤات الثقيلة المتكررة، تقلل قدرة التجديد هذه بشكل كبير من توليد الحرارة داخل الخزانة الكهربائية وتحسن كفاءة الطاقة الإجمالية لنظام المحرك.

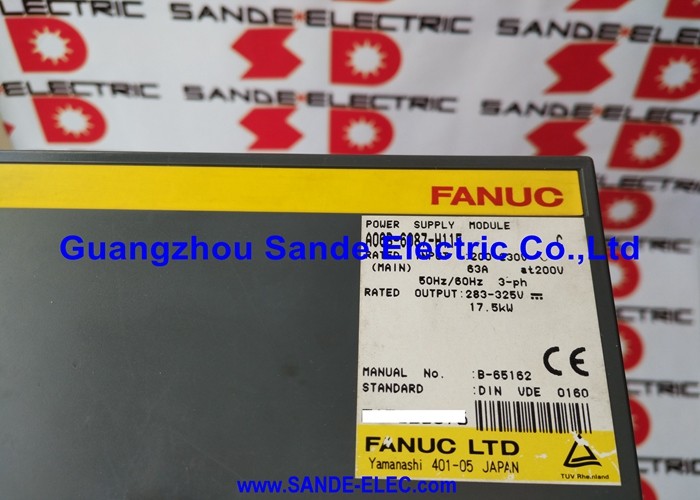

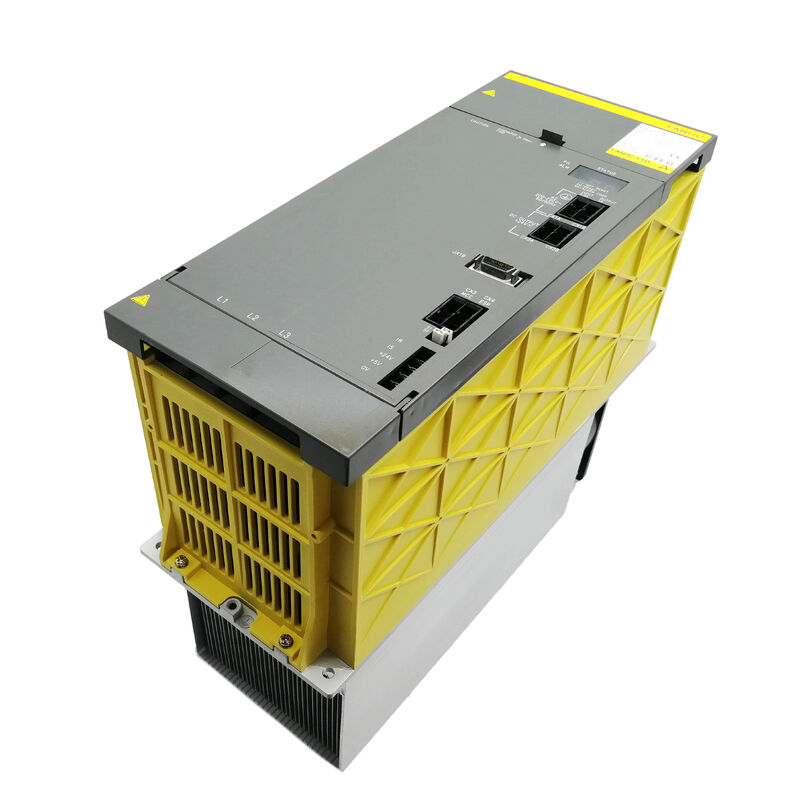

PSM-15 هي وحدة بعرض 150 مم — أعرض من وحدات السيرفو SVM التي تعمل بالتيار 60 مم إلى 90 مم — وتحمل مراوح تبريد داخلية وخارجية بالإضافة إلى كتلة زعانف مشعاع خارجية.

يعكس ترتيب إدارة الحرارة هذا التشغيل المستمر عالي التيار الذي تدعمه PSM-15: تولد وحدات الترانزستور البالغة 200 أمبير في جوهرها حرارة كبيرة يجب استخلاصها باستمرار للحفاظ على درجات حرارة المكونات ضمن الحدود المصنفة.

المروحة الخارجية (A90L-0001-0335/B) والمروحة الداخلية (A90L-0001-0422) متاحة بشكل فردي كقطع غيار، وهو أمر مهم لأن فشل المروحة هو حدث صيانة قابل للاسترداد بدلاً من سبب لاستبدال الوحدة بالكامل.

المواصفات الرئيسية

ناقل التيار المستمر — ما يعنيه لتشغيل كل محور

ناقل التيار المستمر بقيمة 283-325 فولت الذي تحتفظ به PSM-15 ليس مجرد سكة طاقة — بل هو خزان الطاقة الذي تُسحب منه جميع متطلبات تيار المحرك اللحظية. عندما تتسارع ثلاثة محاور سيرفو في وقت واحد، تسحب جميعها التيار من ناقل التيار المستمر في وقت واحد.

تم تصميم مقوم الواجهة الأمامية ومجموعة مكثفات الترشيح في PSM-15 لتحمل متطلبات الذروة العابرة للمضخمات التابعة مع الحفاظ على جهد الناقل ضمن نطاق التنظيم 283-325 فولت.

إذا تجاوز إجمالي طلب تيار الذروة ما يمكن لمجموعة المكثفات توفيره بشكل عابر، ينخفض جهد الناقل ويكتشف نظام CNC حالة انخفاض الجهد كإنذار للمحرك.

لهذا السبب، يجب أن يأخذ اختيار PSM لآلة معينة في الاعتبار ليس فقط الطلب المستمر على الطاقة ولكن أيضًا ملف تعريف تيار الذروة المتزامن لجميع المحاور المتصلة.

التسمية الاسمية 15 كيلو واط تتوافق مع تصنيف مستمر؛ الأجهزة الفعلية لـ PSM-15 تدعم تيارات ذروة أعلى لفترات قصيرة مميزة لأحداث تسريع السيرفو.

تأخذ إجراءات اختيار PSM من فانوك في الاعتبار هذا عن طريق تطبيق عامل تشغيل متزامن على مجموع تصنيفات طاقة جميع المحاور — PSM-15 بقوة 17.5 كيلو واط مستمر مناسب عادةً للأنظمة التي يقع طلبها المتزامن للذروة ضمن إرشادات الاختيار.

تجديد الطاقة — الطاقة والحرارة

في آلة بدون تجديد نشط، يمثل تباطؤ المغزل من السرعة المقننة إلى الصفر مشكلة كبيرة في التخلص من الطاقة.

محرك مغزل بقوة 7.5 كيلو واط أو 11 كيلو واط يدور بسرعة 6000 دورة في الدقيقة يخزن طاقة حركية دورانية كبيرة. إيقافه في دورة تغيير أداة مدتها 2-3 ثوانٍ يتطلب امتصاص كل تلك الطاقة الحركية في مكان ما — في نظام PSMR، في مقاومة؛ في نظام PSM، مرة أخرى إلى شبكة التيار المتردد.

تقوم دائرة التجديد النشط في PSM-15 بمراقبة جهد ناقل التيار المستمر باستمرار، وعندما تسبب طاقة التباطؤ ارتفاع الناقل نحو حده الأعلى، تقوم بتشغيل الواجهة الأمامية النشطة لإعادة التيار إلى مصدر ثلاثي الطور.

هذا يحافظ على ناقل التيار المستمر ضمن حدود التنظيم دون حدث تبديد حراري، ويلغي الحاجة إلى تجميع مقاوم تجديدي منفصل، ويقلل من الحمل الحراري داخل الخزانة الكهربائية.

على مدار نوبة إنتاج كاملة على آلة بها تغييرات أدوات متكررة ودورات تسريع/تباطؤ للمغزل، تكون الفائدة الحرارية داخل الخزانة كبيرة — درجات حرارة الخزانة أقل، وعمر المكونات يمتد، وقد يتم تقليل الحاجة إلى قدرة تكييف هواء الخزانة.

نظام التبريد وصيانة المروحة

تستخدم إدارة الحرارة في PSM-15 ثلاثة مسارات متوازية: كتلة زعانف المشعاع الخارجية تنقل الحرارة من وحدات الترانزستور إلى الهواء الخارجي؛ المروحة الخارجية (المثبتة على السطح الخارجي للوحدة) تسحب الهواء المحيط عبر زعانف المشعاع؛ والمروحة الداخلية تدور الهواء داخل غلاف الوحدة لمنع النقاط الساخنة على إلكترونيات التحكم.

يجب أن تكون جميع المسارات الثلاثة عاملة لكي تتمكن الوحدة من تحمل الخرج المقنن بشكل مستمر.

تعد صيانة المروحة الإجراء الوقائي الأكثر شيوعًا لطول عمر PSM-15. تتوفر كلتا المروحتين كقطع غيار منفصلة ويمكن استبدالهما دون استبدال الوحدة بأكملها.

يشير رمز الإنذار AL02 على شاشة العرض المكونة من 7 أجزاء على اللوحة الأمامية لـ PSM-15 إلى توقف مروحة التبريد لدائرة التحكم الداخلية — هذا تحذير قبل حدوث حالة ارتفاع درجة الحرارة الزائدة، ويجب التعامل معه كحدث صيانة عاجل بدلاً من إصلاح مؤجل.

مسار فشل المروحة الخارجية مشابه: ترتفع درجة حرارة المشعاع حتى يؤدي AL03 (ارتفاع درجة حرارة المشعاع الزائدة) إلى إيقاف تشغيل المحرك.

توصية عملية للمنشآت التي تشغل آلات سلسلة ألفا هي تسجيل سجل الإنذارات واستبدال كلتا المروحتين أثناء أي توقف صيانة مجدول للآلة، بغض النظر عما إذا كانت أي من المروحتين قد فشلت، إذا كان من المعروف أن الوحدة قد تجاوزت خمس سنوات من الخدمة الإنتاجية المستمرة.

تآكل محامل المروحة يعتمد على العمر ولا يقدم دائمًا ضوضاء واضحة قبل فشل المحمل.

اللوحات الداخلية والمكونات القابلة للصيانة

تحتوي PSM-15 على لوحتين رئيسيتين: لوحة الأسلاك A20B-1006-0470 تتعامل مع توصيلات قسم الطاقة، وإشارات قيادة البوابة إلى وحدات الترانزستور، وواجهة الإدخال/الإخراج؛ بطاقة التحكم A16B-2202-042x (يختلف اللاحقة حسب المراجعة) تشغل خوارزمية التنظيم، ومنطق الحماية، وشاشة إنذار LED.

لا تُباع أي من اللوحتين بشكل منفصل — الوحدة هي وحدة الخدمة.

وحدات الترانزستور (ثلاث وحدات 200 أمبير)، والمروحة الداخلية، والمروحة الخارجية، وحزمة البطارية لدائرة التحكم، ومصهرات ناقل التيار المستمر متاحة كقطع غيار فردية ويمكن استبدالها بواسطة مهندسي خدمة مؤهلين أثناء عملية تجديد.

مرجع رموز إنذار ألفا PSM-15

تعرض شاشة العرض LED المكونة من 7 أجزاء على اللوحة الأمامية لـ PSM-15 رموز إنذار أثناء حالات الخطأ. المعاني الرئيسية للإنذارات الخاصة بـ PSM-15:

AL01 — زيادة التيار في مدخل الدائرة الرئيسية (خاص بفئة PSM-15 إلى PSM-30؛ يختلف عن PSM-5.5 و PSM-11 حيث يشير AL01 إلى خطأ IPM). تحقق من توازن جهد إمداد التيار ثلاثي الطور، ومصهرات الخط الواردة، وحالة مفاعل التيار المتردد.

AL02 — توقف مروحة تبريد دائرة التحكم. استبدل المروحة الداخلية قبل استئناف التشغيل.

AL03 — ارتفاع درجة حرارة المشعاع للدائرة الرئيسية. تحقق من تشغيل المروحة الخارجية، وتأكد من أن درجة حرارة المحيط في الخزانة ضمن المواصفات، وتأكد من أن زعانف المشعاع ليست مسدودة برذاذ سائل التبريد أو رواسب نشارة.

AL04 — انخفاض جهد وصلة التيار المستمر. يشير إلى أن ناقل التيار المستمر قد انخفض عن الحد الأدنى للتشغيل. قد يشير إلى مشكلة في إمداد الطاقة، أو قسم مقوم فاشل داخل PSM، أو طلب تيار متزامن مفرط من الوحدات التابعة.

AL07 — انخفاض جهد التيار المستمر (خطأ في دائرة شحن وصلة التيار المستمر عند بدء التشغيل). فشلت دائرة الشحن المسبق لناقل التيار المستمر في رفع الناقل إلى جهد التشغيل خلال الوقت المتوقع — غالبًا ما يشير إلى مقاومة شحن مسبق فاشلة أو موصل داخل PSM.

أسئلة متكررة

س1: هل يمكن لـ A06B-6087-H115 تشغيل وحدات مضخمات ألفا وألفا i في نفس رف المحرك؟

عائلة A06B-6087 PSM هي جيل إمداد الطاقة المتوافق مع وحدات مضخمات ألفا (قبل i) — على وجه التحديد عائلات SVM و SPM A06B-6079، A06B-6080، A06B-6088، A06B-6089، و A06B-6096.

تستخدم مضخمات جيل ألفا i (ai) (سلسلة A06B-6114 SVM) إمدادات الطاقة aiPS من سلسلة A06B-6110.

هذان الجيلان من إمدادات الطاقة غير متوافقين مع بعضهما البعض ضمن نفس ناقل المحرك.

آلة تخضع لترقية جزئية لنظام المحرك من ألفا إلى ألفا i ستتطلب استبدال PSM بالإضافة إلى وحدات SVM و SPM للحفاظ على بنية ناقل طاقة متوافقة.

س2: ما هو الغرض من مفاعل التيار المتردد الموصى به (A81L-0001-0123) عند مدخل PSM-15؟

يتم تركيب مفاعل التيار المتردد (يسمى أيضًا مفاعل الخط) بين إمداد الطاقة للمنشأة وأطراف الدخل ثلاثي الطور لـ PSM-15.

يخدم غرضين: فهو يحد من معدل ارتفاع التيار أثناء مرحلة الشحن المسبق لناقل التيار المستمر عند بدء التشغيل، مما يقلل من إجهاد تيار الاندفاع على ثنائيات المقوم في PSM وخط الطاقة للمنشأة؛ ويخفف من تشوه التوافقيات التي قد يحقنها دائرة المقوم في PSM مرة أخرى في نظام طاقة المنشأة.

في المنشآت ذات متطلبات جودة الطاقة الصارمة أو حيث تشترك PSM في تغذية طاقة مع معدات حساسة، فإن المفاعل ليس اختياريًا — بل هو حماية لكل من نظام المحرك والبنية التحتية الكهربائية للمنشأة.

س3: عندما يعرض PSM-15 AL01، هل يجب استبدال الوحدة بأكملها أم يمكن تشخيص الخطأ بشكل أكثر تحديدًا؟

بالنسبة لفئة PSM-15، يشير AL01 إلى زيادة التيار في الدائرة الرئيسية — التيار المتردد ثلاثي الطور الذي يتدفق إلى قسم المقوم قد تجاوز عتبة الحماية. قبل استنتاج فشل المقوم الداخلي أو وحدات الترانزستور في PSM، تحقق من: جهد إمداد التيار ثلاثي الطور عند أطراف دخل PSM (يمكن أن يسبب عدم توازن الجهد أو انخفاض الإمداد زيادة تيار ظاهرة)، ومصهرات الخط الواردة، ومفاعل التيار المتردد إذا كان مجهزًا (حالة طور مفتوح في المفاعل تنتج عدم توازن إمداد شديد)، وما إذا كان الإنذار يتوافق مع حدث تشغيلي محدد (بدء تشغيل المغزل، تسريع متعدد المحاور متزامن).

قد يشير خطأ يظهر فقط تحت حمل ثقيل إلى وحدة ترانزستور هامشية، بينما يشير خطأ يظهر فورًا عند التشغيل إلى مشكلة في المقوم أو دائرة الشحن المسبق.

س4: كيف يتم استخدام تصنيف الخرج 17.5 كيلو واط لتحديد حجم PSM-15 لتكوين آلة معين؟

17.5 كيلو واط في PSM-15 هو تصنيف مستمر — إجمالي الطاقة التي يمكن للوحدة توفيرها لجميع وحدات SVM و SPM المتصلة في وقت واحد دون تجاوز الحدود الحرارية.

للتحقق من أن PSM-15 كافٍ لآلة معينة، قم بجمع التصنيف المستمر للطاقة لجميع وحدات المضخمات المتصلة (سيرفو + مغزل)، وتطبيق عامل تشغيل متزامن (عادة 0.7 لحساب حقيقة أن جميع المحاور نادرًا ما تتطلب الطاقة المقننة الكاملة في وقت واحد)، وتأكيد أن هذا الرقم أقل من 17.5 كيلو واط.

بالإضافة إلى ذلك، تحقق من أن طلب تيار الذروة لمحرك مضخم المغزل عند بدء التشغيل أو أثناء القطع الثقيل لا يتجاوز قدرة الذروة لـ PSM لمدة الحدث.

س5: ما هو تأثير فشل أي من المروحة الداخلية أو الخارجية في PSM-15 على الآلة، ومدى إلحاح الإصلاح؟

يجب التعامل مع فشل المروحة على أنه أمر عاجل — ليس لأن الآلة تتوقف فورًا، ولكن لأن الهامش الحراري المتبقي يتقلص ويصبح الجدول الزمني لإيقاف التشغيل المتعلق بالحرارة غير قابل للتنبؤ.

مع توقف المروحة الخارجية، ترتفع درجة حرارة المشعاع أثناء التشغيل حتى يؤدي AL03 إلى إيقاف تشغيل PSM لحماية وحدات الترانزستور.

في بيئة محيطة باردة، قد يستغرق هذا دقائق أو ساعات؛ في بيئة إنتاج صيفية مع خزانة ساخنة، يمكن أن يحدث ذلك في غضون دقائق من توقف المروحة. فشل المروحة الداخلية له عواقب مماثلة على درجة حرارة لوحة التحكم.

في كلتا الحالتين، استمر في تشغيل الآلة فقط مع المراقبة الدقيقة وخطط لاستبدال المروحة فورًا — استبدال المروحة هو إصلاح بسيط مقارنة باستبدال وحدة الترانزستور الذي قد يستلزمه فشل ارتفاع درجة الحرارة.
