أجهزة استشعار FANUC A860-2120-V004

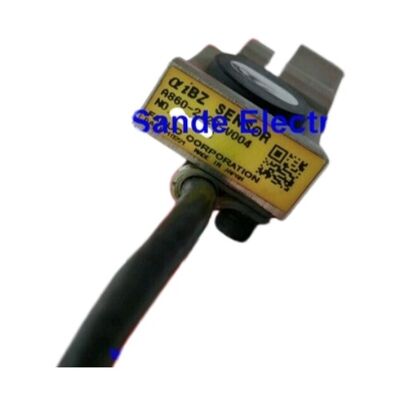

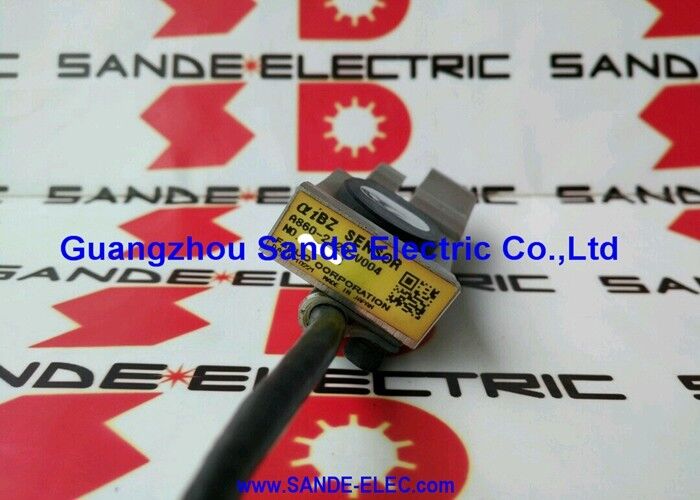

Fanuc A860-2120-V004 ∙ AiBZ محرك تشفير العجلة بدون حلقة تركيب ∙ مدمج في موتر عجلة التيار التردد موقف، عنصر المستشعر فقط

رقم الجزء:A860-2120-V004

المسلسل:A860-2120

المصنع:شركة فانوك

الوصف:أيبز سينسور W/O حلقة تركيب

التطبيق:محرك فانوك المدمج للدوائر التيارية

الأجهزة:عنصر مستشعر فقط (حلقة التثبيت غير متضمنة)

الحالة:جديد / تم تجديده

نظرة عامة

الـفانوك A860-2120-V004هو الاختلاف الذي يحتوي على أجهزة الاستشعار فقط من A860-2120 AiBZ المشفرة لمحركات الفولاذ المتردد المتداخلة في Fanuc ٪ متطابقة وظيفياً مع A860-2120-V003 في جميع الجوانب باستثناء غياب حلقة التثبيت.

عنصر جهاز الاستشعار هو الجزء الذي يرتدي ويفشل؛ حلقة التثبيت، عندما لا تتآكل أو تتلف ميكانيكيا،يستمر أكثر من العديد من استبدال أجهزة الاستشعار لأنه مكون ميكانيكي سلبي بدون محتوى إلكتروني ولا أجزاء متحركة.

في الممارسة العملية ، غالبًا ما يجد استبدال المستشعر الأول على محرك فولاذ قديم حلقة التركيب الأصلية في حالة مقبولة.

في هذا السيناريو A860-2120-V004 هو الخيار الاقتصادي الصحيح: الحلقة تبقى في الآلة، يتم إزالة عنصر جهاز الاستشعار الفاشل، يتم الضغط على جهاز الاستشعار الجديد V004 في الحلقة الحالية،و يتم إعادة توصيل الكابل.

الجهاز يعود إلى العمل دون تكلفة إضافية ووقت التسليم من مصدر حلقة لم تكن مطلوبة.

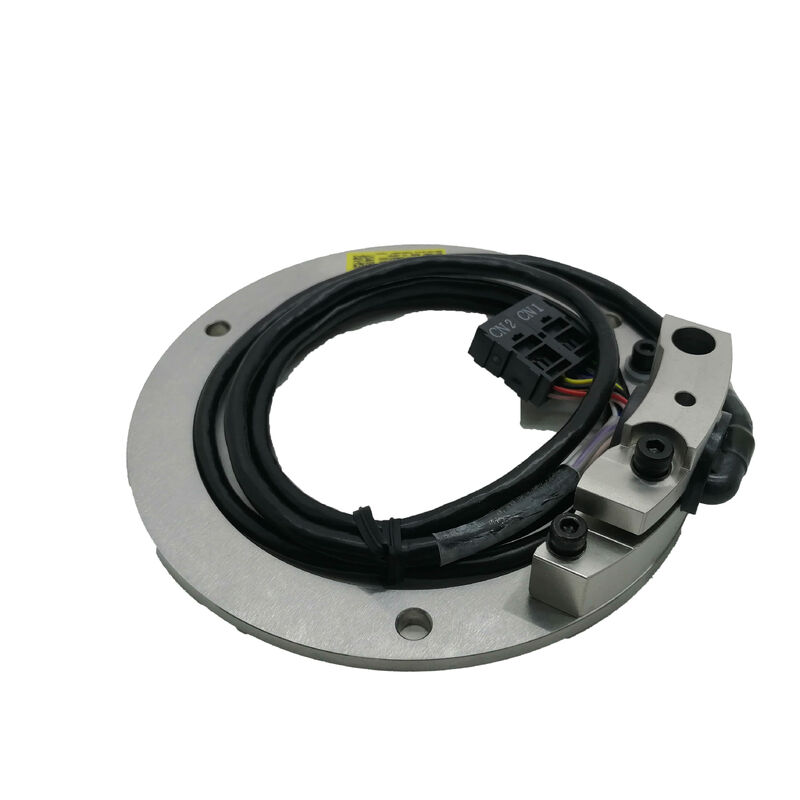

عندما يكون A860-2120-V003 (مع الحلقة) هو الخيار الصحيح هو عندما يكون الحلقة تالفة جسديا، عندما يتم استبدال جهاز الاستشعار والحلقة كجمعية مطابقة خلال إصلاح العمود،أو عندما يكون هناك حاجة إلى تجميع كامل كجزء احتياطي جاهز للتثبيت بدلاً من الاعتماد على حلقة الجهاز الحالية.

المواصفات الرئيسية

متى تختار V004 على V003

القرار بين V004 (المستشعر فقط) و V003 (المستشعر مع الحلقة) هو خيار هندسي الصيانة ، وليس خيار الأداء ‬ كلاهما يوفر وظيفة تشفير متطابقة بمجرد تثبيته.المتغيرات هي:

حالة الحلقة الحالية:حلقة بدون تآكل، بدون ضرر جسدي، وتحتفظ بدقة الأبعاد من التصنيع الأصلي ستعمل بشكل مثالي مع جهاز استشعار V004.فحص فتحة الحلقة من أجل النقطة، وقياس قطر الحفرة إذا أمكن، وفحص أسطح المقاعد.

تاريخ التثبيت:حلقة تم استخدامها من خلال دورات صيانة متعددة تتضمن استخدام أدوات غير صحيحة ، دورة حرارية في بيئة فول عالية درجة الحرارة ،أو التعرض لسائل التبريد قد يكون لها تغيرات بعدية تؤثر على فجوة الهواءفي حالة الشك، استبدل مع V003 وتجديد التجميع الكامل.

تكلفة وقت التوقف:في المرافق حيث فترة توقف المذنب مكلفة للغايةوجود مجموعة كاملة من V003 كجزء احتياطي جاهز للتثبيت ، لا يتطلب تقييم الحلقة الموجودة ، يقلل من الوقت بين تحديد العيب واستعادة الجهاز إلى الخدمة.

التكلفة الإضافية للخاتم صغيرة بالمقارنة مع عمل فحص وقياس الخاتم الحالي تحت ضغط الزمن.

مستشعر AiBZ في حلقة تحكم الغزل

يقع جهاز الاستشعار AiBZ في سلسلة A860-2120 في أساس التحكم في الحلقة المغلقة لمحرك الغزل المدمج.إزالة جهاز الاستشعار أو تشغيل جهاز استشعار متدهور يغير المحرك من محور خاضع لسيطرة الخدمة إلى محرك استشعال مفتوح غير قادر على التوجه، أو وظائف المحور C.

يتم معالجة مخرجات جهاز الاستشعار بواسطة دائرة استلام مكبر العجلةالذي يستخدم إشارات مربع A-phase و B-phase لتتبع التغيرات التدريجية في الموقع ونبض Z-phase مرة واحدة في الثورة لإعادة تأسيس الموقف المطلق بعد تشغيلفي العمليات العاديةمراقبة صحة مشفر المضخم يتحقق من امتداد الإشارة وسلامة النبض في كل ثورة ‬ أي تدهور كبير يؤدي إلى إنذار المشفر الذي يبدأ في استكشاف الأخطاء.

في الآلات ذات دورات التقط الصلبة أو قطع الخيوط المتزامن ، تؤثر جودة إشارة المشفر بشكل مباشر على دقة مسافة الخيوط. Partial signal degradation — where the encoder is producing output but with amplitude below nominal — may manifest as occasional threading errors under high cutting load before the drive generates a hard fault.

إذا كانت الآلة تظهر دقة الخيوط غير متسقة دون إنذار تشفير نظيف ، يجب التحقق من اتساع إشارة المستشعر مقابل مواصفات Fanuc لسلسلة A860-2120.

ملاحظات التوافق والمصادر

تغطي سلسلة أجهزة الاستشعار A860-2120 العديد من أنواع V-suffix V003 ، V004 ، V007 ، V013 ، وغيرها مع الاختلافات في طول الاتصال وتوجيه الكابلات وأجهزة التثبيت.

V004 هو عنصر جهاز الاستشعار فقط عبر سلسلة A860-2120. عند تحديد البديل الصحيح،يطابق رقم الجزء الكامل من وثائق الصيانة للمحرك أو ملصق جهاز الاستشعار بدلاً من افتراض أن V004 يتبادل بحرية مع جميع المتغيرات A860-2120.

تصنع فانوك سلسلة A860-2120 لمحركات الفولاذ المدمجة في سلسلة αi.

النموذج المحدد للمحرك في الآلة يحدد أي نوع من A860-2120 هو الصحيح.قائمة قطع الغيار في محركات الفينكس (تتوفر من خدمة Fanuc أو شركاء الخدمة المعتمدين) ترسم أرقام نماذج المحرك إلى أرقام أجزاء أجهزة الاستشعار.

الأسئلة الشائعة

السؤال 1: يتم إدراج جهاز الاستشعار على قائمة "W/O MOUNTING RING" هل لا يزال يمكن تثبيته في آلة تم تثبيتها حاليًا في V003 (مع حلقة) ؟

نعم، عنصر جهاز الاستشعار V004 يتناسب مع حلقة التركيب نفسها التي كان بها جهاز V003 في الأصلإزالة عنصر جهاز الاستشعار V003 من الحلقة (الحلقة عادة ما تبقى في غطاء المحرك)، فحص وتحقق من حالة الحلقة، ثم إدخال جهاز الاستشعار V004 في الحلقة الحالية.

الجمعية الميكانيكية والفجوة الهوائية متطابقة مع التركيب الأصلي V003، افتراض أن الحلقة غير تالفة.

س2: كيف يمكنني التأكد من أن حلقة التركيب الحالية لا تزال صالحة للخدمة قبل طلب V004 بدلاً من V003؟

مع إغلاق الجهاز بأمان وتسهيل الوصول إلى تجويف الترميز، فحص الحلقة بحثًا عن الشقوق المرئية، والحفر التآكلية، وتشوهات الأطراف المثبتة أو المقاعد.وأدلة على تلوث سائل التبريد الذي قد يكون قد خلق رواسب القوالب التي تغير قطر الحفرة.

إذا لم تظهر الخاتم أي من هذه المشاكل ، فمن المحتمل أن يكون صالحًا للخدمة. إذا كان فتحة الخاتم غير مستديرة بشكل واضح ، أو مآكل ، أو لديها أي تلف هيكلي ، أطلب من V003 إضافة خاتم جديد.

في حالة الشك، فإن الفرق في التكلفة بين V003 و V004 يكون عادة أقل من تكلفة إجراء صيانة متكررة لاستبدال حلقة هامشية.

السؤال 3: هل يتطلب V004 أي تغييرات في البرمجة بعد التثبيت؟

لا، لا، لاتنتج سلسلة أجهزة الاستشعار A860-2120 نفس واجهة الإشارة بغض النظر عن الاختلاف V003/V004 ، وكلاهما يستخدم نفس بروتوكول تشفير AiBZ بنفس مستويات الإشارة وتكوين المكوناتاستبدال V003 مع V004 (أو العكس) لا يتطلب أي تغييرات في معايير CNC.

بعد التثبيت ، يؤكد التحقق القياسي بعد الاستبدال (اختبار التوجه ، التحقق التشخيصي للتشفير) على التشغيل الصحيح دون أي تعديل للبرنامج.

س4: ما الذي يسبب فشل أجهزة استشعار AiBZ ، وهل يمكن التنبؤ بالفشل قبل حدوث العيب الصلب؟

وتشمل أوضاع الفشل الشائعة دخول التلوث (المبرد الذي يخترق غطاء جهاز الاستشعار ويتآكل الإلكترونيات أو مسارات الإشارة)فشل ميكانيكي ناتج عن الاهتزاز في مفاصل اللحام الداخلية، وتدهور LED / الكاشف الضوئي في أنواع المشفرات البصرية.

العلامات المبكرة تشمل زيادة تكرار إنذارات مكيفات التي تشرح دورة الطاقة (تشير إلى إشارة متقطعة) ،الانحراف في موقف توقف توجيه الغزل (يشير إلى تغير توقيت النبض Z)، وتخفيض نطاق الإشارة مرئية على تشخيص المضخم.

مراقبة تاريخ إنذار المشفر و استمرارية التوجه مع مرور الوقت يوفر تحذيرًا مسبقًا قبل فشل صعب.

السؤال 5: هل A860-2120-V004 المعاد تجديده بديل قابل للحياة للجديد؟

نعم، مع المؤهلات، شركاء خدمة "فانوك" المشهورين ومتخصصون في إعادة التجديد يقومون بتفكيكواختبار أجهزة الاستشعار المتجددة على مواصفات إشارة فانوك قبل إعادة البيعV004 المعاد تهيئتها من مصنع جودة عالية هو جزء صيانة قابل للاستخدام في الإنتاج القياسي.

بالنسبة للآلات التي تعمل في الإنتاج الحرج حيث يكون وقت انقطاع العمود مكلفًا للغاية ، توفر أجهزة الاستشعار الجديدة أعلى قدر من الثقة في عمر الخدمة المتبقي.

جهاز استشعار تم تجديده بتكلفة منخفضة مناسب للآلات ذات الحرجة المنخفضة ، أو آلات النسخ الاحتياطي ، أو حيث تطبق قيود الميزانية.
