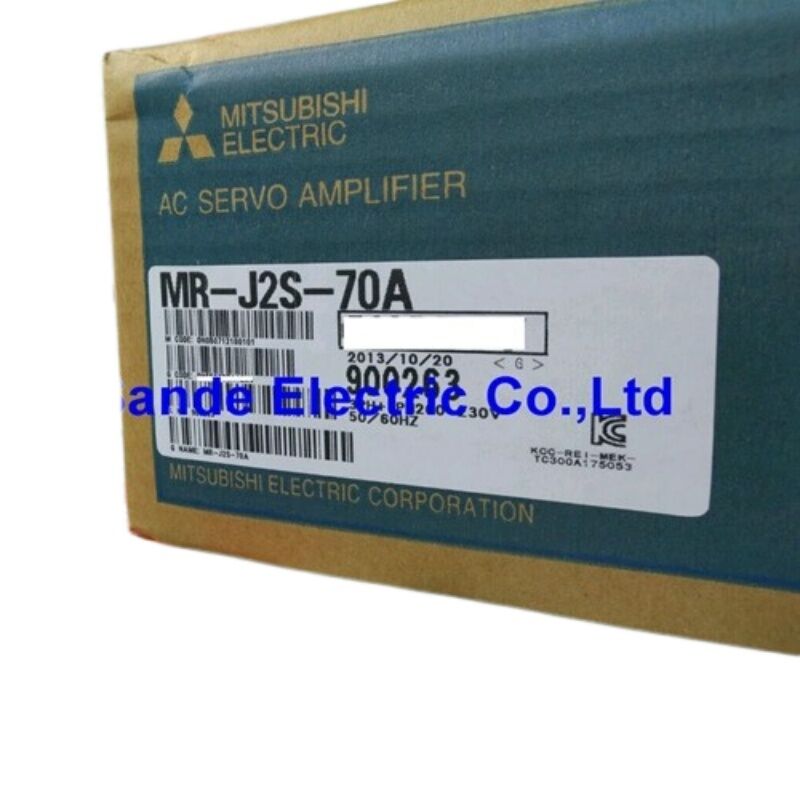

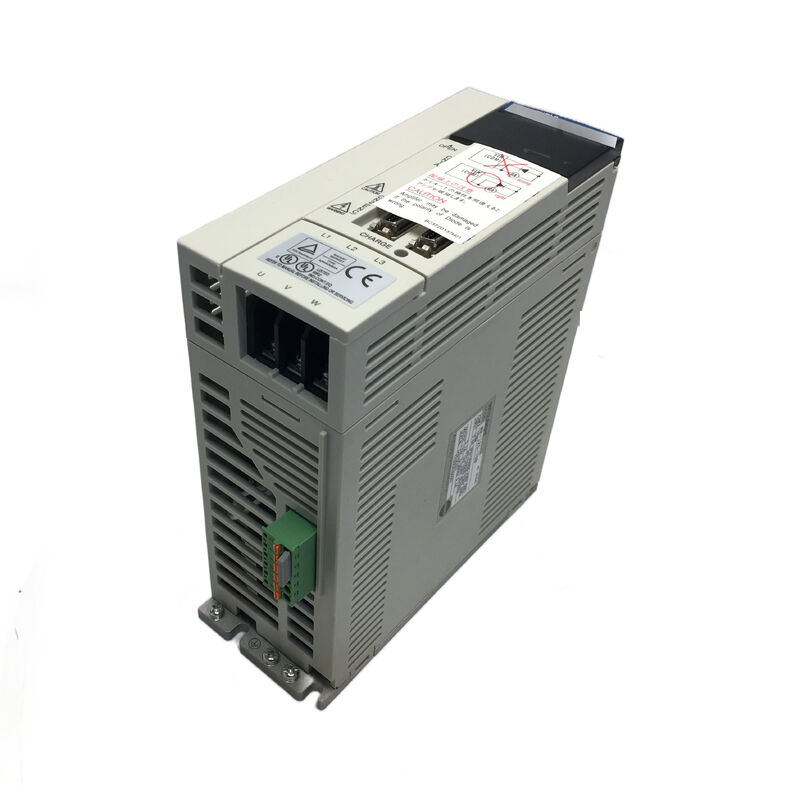

محول سيرفو AC من ميتسوبيشي MR-J2S-70A — محرك MELSERVO J2S بقوة 750 واط للتحكم الدقيق في الحركة

يبدأ تشغيل نظام السيرفو بشكل جيد بالمحول. يحصل المحرك على الاهتمام، لكنه المحرك الذي يقرأ تغذية الموضع، ويحسب التصحيح، ويشغل مرحلة الإخراج مئات المرات في الثانية للحفاظ على المحور في مكانه الصحيح. الـ Mitsubishi MR-J2S-70A هو المحول بقوة 750 واط في سلسلة MELSERVO J2S الراسخة — وهو محرك سيرفو AC للأغراض العامة يتعامل مع التحكم في الموضع والسرعة وعزم الدوران بالموثوقية التي تشتهر بها منصة السيرفو الصناعية من ميتسوبيشي.

ما قدمته سلسلة MELSERVO J2S

مثلت سلسلة J2S خطوة كبيرة إلى الأمام من ميتسوبيشي مقارنة بجيل J2 السابق. كان التحسين الرئيسي هو مشفر محرك السيرفو: تستخدم المحركات المتصلة بـ J2S مشفر مطلق 17 بت (131,072 نبضة/دورة), والذي يوفر دقة أعلى بكثير ودقة موضع مقارنة بسابقه من سلسلة J2. بالنسبة للمحول، يترجم هذا إلى حلقة تحكم أكثر إحكامًا واستقرارًا — يعمل المحرك ببيانات موضع أكثر لكل دورة، لذا تتبع أوامر السرعة والموضع بشكل أنظف، خاصة عند السرعات المنخفضة وأثناء تحديد الموضع الدقيق.

قدمت J2S أيضًا ضبط تلقائي في الوقت الفعلي, والذي يراقب ديناميكيات الماكينة باستمرار ويضبط إعدادات كسب السيرفو وفقًا لذلك. في آلة تتغير فيها خصائص الحمل — ذراع روبوت يتحرك عبر تكوينات مختلفة، أو عجلة طحن تتغير كتلتها مع تآكلها — تحافظ وظيفة الضبط التلقائي على استقرار الحلقة دون تدخل يدوي.

المواصفات الفنية

ثلاثة أوضاع تحكم — محرك واحد

إن MR-J2S-70A ليس متحكم موضع مخصص. إنه يتعامل مع ثلاثة أوضاع تشغيل متميزة، والأهم من ذلك، يمكنه التبديل بينها أثناء التشغيل بناءً على إشارات الإدخال الرقمية:

وضع التحكم في الموضع — يتبع المحرك قطار نبضات عالي السرعة من المتحكم العلوي. تمثل كل نبضة زيادة في الموضع المطلوب. مع تردد نبضة إدخال يصل إلى 500 كيلو بايت في الثانية من مستقبل تفاضلي، يمكن للمحرك تتبع أوامر الموضع السريعة بينما يوفر المشفر بدقة 131,072 بكسل/دورة دقة التغذية الراجعة لتنفيذها بدقة.

وضع التحكم في السرعة — يحدد جهد إدخال تناظري (0 إلى ±10 فولت تيار مستمر) أو إحدى سبع سرعات مبرمجة داخليًا السرعة المستهدفة. ثم ينظم المحرك سرعة المحرك لتتناسب معها، مع منحدرات تسارع وتباطؤ سلسة قابلة للضبط عبر المعلمات.

وضع التحكم في عزم الدوران — يوجه جهد تناظري (0 إلى ±8 فولت تيار مستمر) عزم الدوران الناتج مباشرة. يتم تحديد السرعة بسقف قابل للبرمجة، ويوفر المحرك أي تيار مطلوب للحفاظ على عزم الدوران المطلوب حتى حد السرعة هذا. يستخدم هذا الوضع في تطبيقات التحكم في الشد، والضغط، والتثبيت.

التحكم بموجة جيبية PWM — لماذا هو مهم

يستخدم MR-J2S-70A التحكم في تيار PWM بموجة جيبية لقيادة المحرك. الفرق عن طرق التبديل البسيطة شبه المنحرفة أو الست خطوات مهم عمليًا: ينتج الإثارة بموجة جيبية خرج عزم دوران أكثر سلاسة مع تموج أقل، مما يعني تشغيلًا أهدأ، واهتزازًا ميكانيكيًا أقل، وأداء سيرفو أفضل عند السرعات المنخفضة.

عند السرعات المنخفضة — تغذية الزحف على آلة طحن، تحديد موضع دقيق على تجهيزة تجميع — يكون الفرق بين التبديل بموجة جيبية وشبه المنحرفة ملحوظًا في مستوى الاهتزاز واستقرار السرعة. بالنسبة للتطبيقات التي تكون فيها جودة السطح أو دقة الموضع عند السرعة المنخفضة مهمة، فإن بنية التحكم بموجة جيبية هي جزء من سبب اكتساب سلسلة J2S لمكانتها كمنصة مرجعية لتطبيقات سيرفو ميتسوبيشي خلال فترة إنتاجها.

نظام الموضع المطلق

تنص وثائق MELSERVO J2S على أن إضافة بطارية إلى محول السيرفو يحول النظام إلى تشغيل الموضع المطلق — لا يلزم وجود أجهزة إضافية بخلاف حامل البطارية. مع تفعيل النسخ الاحتياطي للبطارية:

• المشفر يتذكر موضعه عبر دورات الطاقة
• لا يتطلب إعادة تشغيل الماكينة تسلسل عودة مرجعية
• بعد إنذار أو إيقاف طارئ، يكون موضع المحور معروفًا على الفور

يعد ضبط موضع المنزل مرة واحدة أثناء التشغيل الأولي هو كل ما هو مطلوب. من تلك النقطة فصاعدًا، يحافظ النظام المطلق على نقطة الصفر للمحور إلى أجل غير مسمى. بالنسبة للآلات ذات المحاور المتعددة وتسلسلات العودة المرجعية المعقدة، فإن التخلص من العودة المرجعية عند كل تشغيل هو مكسب إنتاجي ملموس.

الضبط التلقائي — ميزة إعداد عملية

تتطلب العديد من محولات السيرفو ضبط الكسب يدويًا: يقوم مهندس التشغيل بضبط الكسب النسبي، والكسب التكاملي، والكسب التفاضلي بناءً على تقديرات القصور الذاتي والاستجابة المقاسة، ثم يكرر حتى يصبح النظام مستقرًا وسريع الاستجابة. إنه يعمل، ولكنه يستغرق وقتًا وخبرة وإعادة عمل عندما تتغير خصائص الماكينة.

الـ ضبط تلقائي في الوقت الفعلي الخاص بـ MR-J2S-70A يتعامل مع هذا باستمرار. يقدر المحرك عزم القصور الذاتي للآلة من استجابة عزم دوران المحرك وتسارعه، ويضبط مكاسب السيرفو وفقًا لذلك. يتم تشغيل الآلات الجديدة بشكل أسرع. الآلات التي يتغير فيها الحمل — روبوت يلتقط قطع عمل مختلفة، أو مغزل بأدوات مختلفة — تظل مضبوطة بشكل صحيح دون تعديل يدوي دوري.

مناطق التطبيق النموذجية

يضع تصنيف 750 واط لـ MR-J2S-70A في النطاق المتوسط لعائلة محولات J2S — قوي بما يكفي لمعظم تطبيقات محركات CNC والأتمتة، وصغير بما يكفي ليناسب خزانة تحكم قياسية. يتم استخدامه لقيادة:

محاور أدوات آلات CNC — محركات تغذية X، Y، Z على آلات التفريز، والمخارط، ومراكز التصنيع حيث يتطلب تكرار أقل من ميكرون

أذرع الروبوتات وروبوتات SCARA — محركات المفاصل حيث يغطي مزيج السرعة وعزم الدوران والاحتفاظ بالموضع المطلق متطلبات التطبيق

معدات التجميع الآلية — محطات إدخال دقيقة، وربط براغي، وضغط حيث يوفر وضع التحكم في عزم الدوران إدارة دقيقة للقوة

أنظمة النقل والترتيب — محركات ويب متحكم بها بالسرعة وطاولات ترتيب دوارة متحكم بها بالموضع

أنظمة اللف والشد — تطبيقات لف المواد حيث يوفر وضع عزم الدوران مع تحديد السرعة شدًا دقيقًا عبر أقطار لفات مختلفة

الأسئلة الشائعة

س1: ما هي محركات السيرفو المتوافقة مع MR-J2S-70A؟

تم تصنيف MR-J2S-70A بقوة 750 واط ويتوافق مع محركات السيرفو من سلسلة ميتسوبيشي HC-SFS, HC-KFS, HC-MFS, و HC-UFS في فئة 750 واط / 200 فولت. تشمل نماذج المحركات المتوافقة المحددة HC-SFS73، HC-KFS73، HC-MFS73، و HC-UFS72. قم دائمًا بتأكيد التوافق مع جدول تركيبات المحرك والمحول الخاص بميتسوبيشي لطراز المحرك الدقيق الخاص بك.

س2: هل يمكن لـ MR-J2S-70A قبول طاقة أحادية الطور وثلاثية الطور؟

نعم. يقبل MR-J2S-70A إدخال تيار متردد أحادي الطور أو ثلاثي الطور 200-230 فولت بتردد 50/60 هرتز. بالنسبة لـ 230 فولت أحادي الطور، قم بالتوصيل بـ L1 و L2 واترك L3 مفتوحًا. هذه المرونة مفيدة في التركيبات التي يتوفر فيها فقط مصدر أحادي الطور في خزانة التحكم.

س3: هل يدعم MR-J2S-70A تشغيل الموضع المطلق، وماذا يتطلب؟

نعم — إضافة بطارية إلى محول السيرفو تمكن تشغيل الموضع المطلق باستخدام المشفر 17 بت في محركات السيرفو المتوافقة من سلسلة J2S. بمجرد تعيين موضع المنزل أثناء التشغيل، يحتفظ النظام بموضع المحور عبر إيقاف التشغيل. لا حاجة لدورة عودة مرجعية عند بدء التشغيل.

س4: ما هو البرنامج المستخدم لتكوين وتشخيص MR-J2S-70A؟

يتواصل MR-J2S-70A عبر RS-232C أو RS-422 مع جهاز كمبيوتر يعمل ببرنامج MR Configurator الخاص بميتسوبيشي. يسمح هذا بضبط المعلمات، وتشغيل الاختبار، وضبط الكسب، ومراقبة الحالة، ومراجعة سجل الإنذارات عبر واجهة كمبيوتر دون الحاجة إلى التنقل في معلمات المحرك يدويًا عبر أزرار اللوحة الأمامية.

س5: هل لا يزال MR-J2S-70A قيد الإنتاج، وما هو البديل الحالي؟

تم إيقاف سلسلة MR-J2S رسميًا من قبل ميتسوبيشي إلكتريك وهي منتج قديم ناضج. البديل من الجيل الحالي هو سلسلة MR-J4, والتي توفر ترميزًا بدقة أعلى، وضبطًا تلقائيًا محسّنًا، وقدرة اتصال SSCNET III/H. ومع ذلك، لا تزال محولات MR-J2S متاحة على نطاق واسع من خلال سوق الأتمتة الصناعية لأغراض صيانة وإصلاح الآلات.
