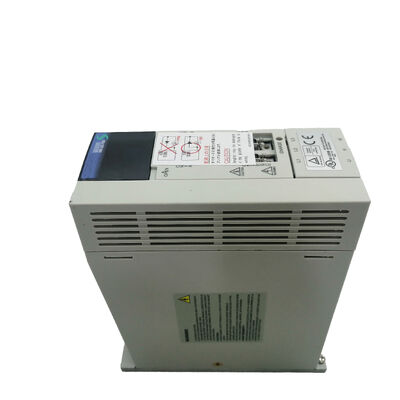

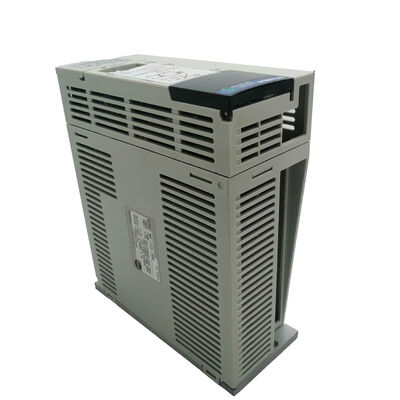

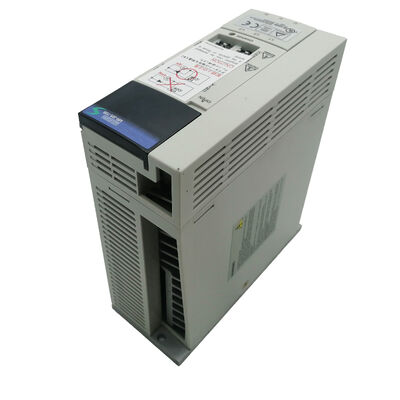

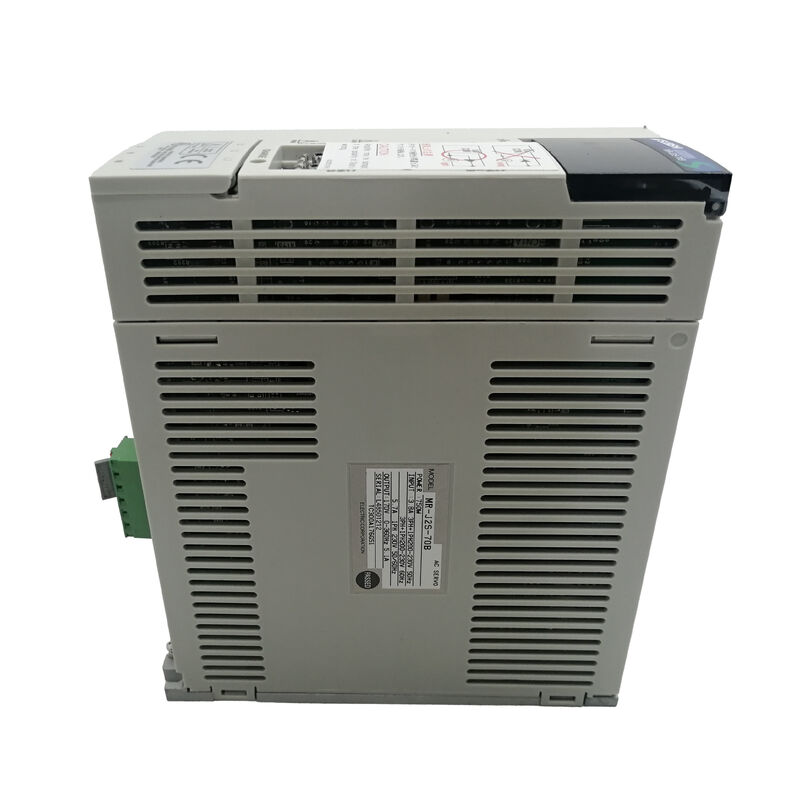

محرك سيرفو AC من ميتسوبيشي MR-J2S-70B MELSERVO-J2S — مضخم 750 واط SSCNET III/H

المحرك الذي جعل التحكم في الحركة SSCNET سائدًا

قبل أن تهيمن EtherCAT و PROFINET على محادثات التحكم في الحركة، كانت شبكة SSCNET عالية السرعة من ميتسوبيشي تقوم بنفس المهمة — مزامنة محاور سيرفو متعددة مع اتصالات حتمية، مما يلغي تشابك أسلاك نبضات القطار التي كانت تتطلبها بناء الألواح متعددة المحاور.

الـ MR-J2S-70B هو مضخم سيرفو AC بقوة 750 واط من سلسلة MELSERVO-J2-Super، والحرف B في رقم الجزء الخاص به هو التعيين الأكثر أهمية: إنه متغير واجهة SSCNET، مصمم للعمل كجزء من نظام متعدد المحاور منسق تحت وحدة تحكم حركة من ميتسوبيشي.

يوفر هذا المحرك 0.75 كيلو واط من الخرج المقنن باستخدام تحكم PWM جيبي مع طريقة التحكم في التيار — المزيج الذي ينتج عزم دوران سلس للمحرك، وأدنى حد من التذبذب عند السرعات المنخفضة، ونوع الاستجابة للمحور الذي تتطلبه الآلات CNC والأتمتة عالية الدورة.

يقبل كلاً من مدخلات AC أحادية وثلاثية الطور 200-230 فولت، ويتضمن مكابح ديناميكية مدمجة للتوقف المتحكم فيه للمحور عند إيقاف تشغيل السيرفو، ويستخدم التبريد الطبيعي — لا يوجد هواء قسري، ولا مروحة تبريد للصيانة أو الفشل.

المواصفات الفنية

وظائف الحماية: إيقاف التيار الزائد · إيقاف الجهد الزائد للتجديد · إيقاف الحمل الزائد (حراري إلكتروني) · حماية المحرك السيرفو من السخونة الزائدة · حماية خطأ المشفر · حماية خطأ التجديد · حماية الجهد المنخفض / انقطاع التيار المفاجئ · حماية السرعة الزائدة · حماية الخطأ المفرط

SSCNET III/H — ما تقدمه واجهة B بالفعل

الـ لاحقة B هي ما يميز هذا المحرك عن MR-J2S-70A (واجهة نبض/تناظرية) ويضعه كـ مكون تحكم حركة شبكي بدلاً من محرك مستقل. SSCNET III/H هي شبكة سيرفو تسلسلية عالية السرعة من ميتسوبيشي — تربط مضخمات سيرفو متعددة بوحدة تحكم حركة عبر كابل ألياف بصرية أو تسلسلي مخصص، مع اتصالات متزامنة تحافظ على جميع المحاور متزامنة مع بعضها البعض.

ما يعنيه هذا عمليًا: الحركة متعددة المحاور المتداخلة، والترس الإلكتروني، وتتبع ملف الكام، والتحكم في محور التغذية المنسق كلها ممكنة دون مشاكل مطابقة المعلمات التي تأتي مع أنظمة نبضات القطار.

وحدة تحكم الحركة تتعامل مع تخطيط المسار؛ ناقل SSCNET يوصل الأوامر المتزامنة إلى كل مضخم في وقت واحد؛ كل مضخم يتعامل مع حلقات السرعة والتيار الداخلية محليًا.

الهندسة المعمارية نظيفة، وكانت سلسلة MR-J2S-B هي المنصة التي جلبتها إلى الاستخدام على نطاق واسع في آلات CNC متوسطة المدى والمعدات المؤتمتة.

PWM جيبي والتبريد الطبيعي

تحكم PWM جيبي ينتج شكل موجة تيار المحرك الذي يقارب عن كثب موجة جيبية حقيقية بدلاً من التقريب المتدرج للتبديل شبه المنحرف القديم.

بالنسبة للمحرك، هذا يعني انخفاض تموج عزم الدوران، ودوران أكثر سلاسة عند السرعات المنخفضة، وتوليد حرارة أقل لكل دورة — مما يفيد بشكل مباشر في تشطيب السطح في تطبيقات الآلات ويقلل من الضوضاء الصوتية في المعدات التي يكون فيها ذلك مهمًا.

تبريد طبيعي على MR-J2S-70B يعني أن المحرك يتبدد الحرارة من خلال زعانف المشتت الحراري إلى الهواء المحيط دون مروحة داخلية.

هذا يزيل أحد أوضاع الفشل المحتملة — فشل المراوح هو سبب شائع لإيقاف تشغيل المحرك الحراري — ولكنه يعني أيضًا أن المحرك يحتاج إلى مساحة هواء حرة كافية حوله في الخزانة.

تحدد ميتسوبيشي الحد الأدنى للمسافات فوق وتحت الوحدة؛ تجاهل هذه المسافات في خزانة مزدحمة هو السبب الأكثر شيوعًا لتشغيل المحركات في هذه السلسلة بشكل ساخن.

سلسلة المحركات المتوافقة

تم تصميم MR-J2S-70B للاستخدام مع محركات سيرفو من ميتسوبيشي من سلسلة HC-KFS، HC-MFS، و HC-UFS في نطاق السعة المناسب لمضخم 750 واط.

هذه هي المحركات ذات القصور الذاتي المنخفض إلى المتوسط، والسعة الصغيرة التي كانت الاقتران القياسي لمحركات J2S على محاور تغذية أدوات آلات CNC وخلايا عمل الروبوتات.

إذا كنت تبحث عن هذا المحرك كبديل، فتأكد من أن المحرك المثبت على المحور من إحدى هذه السلاسل — يقوم مضخم J2S بتخزين جداول معلمات المحرك داخليًا، ويجب أن يتطابق نوع المحرك مع ما تم تكوين المضخم لقيادته.

واقع المصادر

تم إيقاف MR-J2S-70B من قبل ميتسوبيشي إلكتريك. يأتي المعروض المتاح من المخزون الفائض، ووحدات التبادل المجددة، وخدمات الإصلاح.

بالنسبة للآلات التي لا يزال فيها نظام حركة قائم على SSCNET قيد الاستخدام النشط، فإن الاستبدال بنفس النوع من MR-J2S-70B هو المسار الأقل مقاومة — التبديل إلى جيل محرك مختلف يتطلب ترحيل المعلمات، وتقييم توافق SSCNET، وربما تحديثات البرامج الثابتة لوحدة تحكم الحركة.

أسئلة متكررة

س1: ما الفرق بين MR-J2S-70B و MR-J2S-70A؟

ج: الفرق الوحيد هو واجهة الاتصال. الـ 70A يستخدم واجهة نبضات وتناظرية — قياسي للموضع المستقل أو التحكم في السرعة من خرج نبضات PLC.

الـ 70B يستخدم SSCNET — يتواصل مع وحدة تحكم حركة من ميتسوبيشي عبر ناقل تسلسلي عالي السرعة ومصمم للتحكم في الحركة متعددة المحاور المنسقة. لا يمكن استبدال الاثنين في نظام موجود.

س2: ما هي وحدة تحكم الحركة من ميتسوبيشي المطلوبة لاستخدام واجهة SSCNET B؟

ج: يتصل MR-J2S-70B بـ وحدات تحكم الحركة من ميتسوبيشي التي تدعم بروتوكول SSCNET — عادةً وحدات Q17nCPUN، QD77MS، أو وحدات Q-series المماثلة.

تعتمد وحدة التحكم المتوافقة المحددة على تكوين نظامك. SSCNET III/H على سلسلة J2S ليس هو نفسه إصدارات SSCNET III/H اللاحقة — تحقق من التوافق مع وحدة التحكم الخاصة بك قبل خلط أجيال المحركات.

س3: هل يمكن استبدال MR-J2S-70B بجيل أحدث من محركات ميتسوبيشي؟

ج: تقدم ميتسوبيشي مسارات ترقية من J2S-B إلى J4-B باستخدام أدوات التجديد (مجموعة تجديد MR-J2S)، والتي تسمح بترك أسلاك SSCNET ووحدة تحكم الحركة الحالية في مكانها أثناء تحديث المحرك. هذا خيار هجرة مخطط له بدلاً من استبدال مباشر — يتطلب أجهزة إضافية وعمل تكوين للمعلمات.

س4: ماذا يحدث للمحور إذا فقدت الطاقة أثناء تشغيل المحرك؟

ج: الـ مكابح ديناميكية مدمجة تنشط تلقائيًا عند فقدان الطاقة أو عند تلقي إشارة إيقاف السيرفو — تقوم بقصر لفات المحرك عبر مقاوم لتقليل سرعة المحور.

الـ حماية الجهد المنخفض وانقطاع التيار المفاجئ تنشط أيضًا، وتسجل الخطأ. بالنسبة للمحاور الرأسية أو التطبيقات التي تتطلب تثبيتًا مضمونًا بعد فقدان الطاقة، لا يزال يوصى بمكبح ميكانيكي خارجي على المحرك.

س5: هل MR-J2S-70B متوافق مع مصدر طاقة أحادي الطور؟

ج: نعم — يقبل MR-J2S-70B كلاً من 200-230 فولت تيار متردد أحادي الطور و 200-230 فولت تيار متردد ثلاثي الطور مدخلات. يتوفر التشغيل أحادي الطور للتركيبات التي لا يتوفر فيها مصدر ثلاثي الطور، ولكن تيار الإدخال لكل طور يكون أعلى في وضع الطور الأحادي.

تحقق من أسلاك الإمداد وحجم القاطع مقابل مواصفات تيار الإدخال أحادي الطور للمحرك قبل التوصيل.

MR-J2S-70B هو مضخم سيرفو صناعي متوقف عن التصنيع. تأكد من توافق إصدار SSCNET، ونوع المحرك، وواجهة وحدة تحكم الحركة قبل البحث عن بديل.
