| مكان المنشأ | اليابان |
| اسم العلامة التجارية | OMRON |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | E2EQ-X7D1-M1GJ |
الـأومرون E2EQ-X7D1-M1GJهو جهاز استشعار المقربة الحثي المقاوم للرذاذ ، وهو إصدار من سلسلة E2EQ من تصميم M18 E2E القياسي ، يتميز بطلاء الفلوروريزين المطبق على سطح الاستشعار ووجه الهيكل.هذا الطلاء هو سبب وجود هذا المستشعر.
في تطبيقات لحام القوس الروبوتي واليدوي، تهبط قطرات المعدن الساخنة التي يتم رميها من بركة الحام على كل شيء على بعد عدة أمتار من القوس: الأجهزة، الأدوات، الأسلاك، وأجهزة الاستشعار.على جهاز استشعار تقليدي مع وجه نحاس أو الفولاذ المقاوم للصدأ، هذه القطرات تبرد وتتصلب، وتلتصق بالسطح.
بمجرد أن تكون طبقة الرذاذ المتراكمة سميكة بما يكفيفإنه يعطل المجال الكهرومغناطيسي للمستشعر ويؤدي إلى فشل الكشف أو عملية إزالة الرذاذ تخدش سطح الاستشعار وتغير الفجوةعلى سطح مغطى بالفلوروريزين، قطرات متصلبة لا تجد أي قبضة.
تسمح الخصائص التي لا تلتصق بالطلاء بمسح الرذاذ أو التخلص منه نظيفًا ، والسطح الأساسي غير متضرر ، وأداء الكشف دون تغيير.
يحتوي جهاز الاستشعار على جميع المواصفات القياسية E2E لتركيب M18 7mm المحمي: مخرج DC 2-wire NO ، نطاق التشغيل 10V30V ، تردد التبديل 500Hz ، مؤشرات LED مزدوجة ،و IP67 الختم ضد الزيت.
خلية 0.3m مع وصلة M12 IEC هي تنسيق الاتصال الذي يسمح باستبدال جهاز الاستشعار دون دخول أسلاك الجهازإدخال الغيار في فتحة التثبيت، إعادة التواصل، انتهى.
في خلايا اللحام حيث يتم استهلاك أجهزة الاستشعار من خلال تراكم الرذاذ في جدول زمني وتؤثر سرعة الاستبدال على وقت تشغيل الخلية ، فإن ترتيب المكونات هذا هو ميزة صيانة عملية.
| المعلم | القيمة |
|---|---|
| استشعار المسافة | 7 ملم (±10٪) |
| تحديد المسافة | 0 ¥5.6 ملم |
| السكن | M18 × 1mm، نحاس محمي ومصفوف بالنيكل |
| سطح الاستشعار | طلاء الفلوروريزين (مقاوم للرذاذ) |
| الناتج | سلك DC 2 ، NO ، مستقطب |
| فولتاج التغذية | 1224 فولت DC |
| نطاق العمل | 10 ′′30 فولت DC |
| قدرة التبديل | 3 ‰ 100 mA |
| تيار التسرب | 0.8 mA على الأكثر |
| تردد الاستجابة | 500 هرتز |
| الاتصال | 0.3m مؤخرة الخنزير + M12 IEC |
| تصنيف الملكية الفكرية | IP67 + مقاومة للزيت |
| المؤشرات | مصباح LED أحمر (خروج) + مصباح LED أخضر (مدى) |
| المعايير | EN60947-1، EN60947-5-2، CE |
يخلق لحام القوس رشاشات عندما يتم طرد المعدن المنصهر من حوض الحام ̇ نتيجة لعدم استقرار القوس أو سرعة تغذية السلك غير الصحيحة أو التركيب الكيميائي للمعادن الأساسية.حتى في عمليات اللحام المثلى، بعض إنتاج الرذاذ أمر لا مفر منه.
السؤال بالنسبة لمصممي الآلات ليس ما إذا كانت الرذاذ ستصل إلى جهاز الاستشعار، ولكن ماذا سيحدث عندما يحدث ذلك.
البوليمرات الفلوروريزينية (تشابه كيميائيا مع PTFE) لديها طاقة سطحية منخفضة جداً بحيث قطرات المعدن المنصهر لا يمكن أن تبلل السطحوتجلس على الطلاء دون تشكيل رابطة معدنية أو ميكانيكيةالنتيجة هي الرذاذ الذي يزول بدلا من التراكم.
تطبق سلسلة E2EQ من Omron هذا الطلاء على وجه الاستشعار وأنف جسم المستشعر المناطق التي تواجه منطقة اللحام وتتلقى أعلى تدفق قطرات خلال دورات اللحام.
أجهزة الاستشعار القريبة القياسية في بيئات اللحام تتطلب عادة إزالة الرذاذ يوميًا أو بدورًا بدورًا للحفاظ على الكشف الموثوق به. يمتد جهاز E2EQ-X7D1-M1GJ هذه الفترة بشكل كبير ،تقليل كل من عبء الصيانة وخطر الإحساس بأضرار الوجه أثناء التنظيف.
لا تجعل جهاز الاستشعار محصناً من تراكم الرذاذ الثقيل المستمر في العمليات التي تستخدم الرذاذ بشكل مكثف للغاية.التنظيف الخفيف المنتظم لا يزال ممارسة جيدة ولكن الجهد ينخفض بشكل كبير مقارنة مع البدائل غير المطلية.

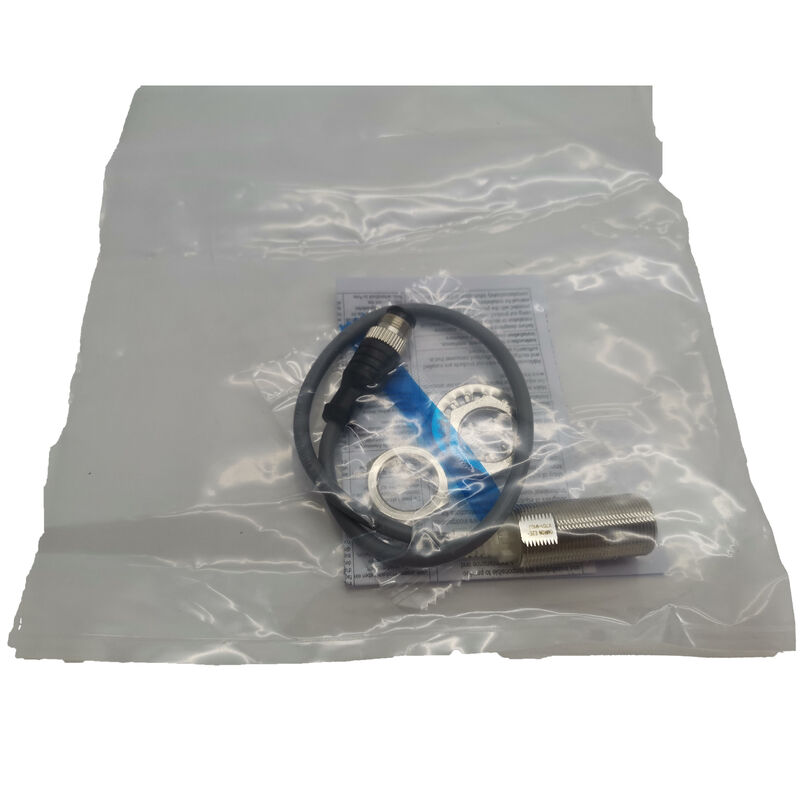

يخرج كابل ذيل الخنزير البالغ طوله 0.3 متر من جسم جهاز الاستشعار وينتهي في مرفق حقلكابل التزاوج M12 يمتد من لوحة التحكم أو مربع التوصيل ويتصل بهذا المرفق.
تركيب جهاز الاستشعار يتكون من ربط جهاز الاستشعار في فتحة تركيبه، والقفل مع المكسرات M12،وربط رابط M12 عملية تستغرق دقيقتين يمكن أن يقوم بها فني صيانة بدون أدوات كهربائية أو وصول لوحة.
عندما يحتاج المستشعر في نهاية المطاف إلى استبدال، فإن العملية تتراجع في نفس الدقيقتين.
يبقى كابل الجهاز الثابت في مكانه ، يتم استبدال وحدة جهاز الاستشعار فقط.
هذا مهم في خلايا اللحام الآلي حيث استبدال جهاز استشعار معطلة أثناء التبديل في المناوبة هو الهدف،وعندما لا يكون الوصول إلى شريط الطرف داخل حجرة كهربائية مغلقة خلال نافذة الإنتاج خيارًا.
يوفر مصباح الإخراج الأحمر ومصباح الإعداد الأخضر على E2EQ-X7D1-M1GJ نفس تأكيد التشغيل والتشغيل مثل أجهزة الاستشعار E2E الأخرى ذات المؤشرين.
في بيئات خلايا اللحام ، حيث يتم تركيب جهاز الاستشعار عادة بالقرب من مصباح اللحام ،تسمح الرؤية LED لفني يقف عند باب الخلية للتأكد من أن المستشعر يكتشف بشكل صحيح دون دخول الخلية أو التحقق من شاشة تشخيص PLC. تعكس حالة ON / OFF للضوء الأحمر كل دورة إغلاق وفتح الجهاز ؛ يشير الفلاش المفقود في النقطة المتوقعة في الدورة إلى مشكلة في الكشف بينما لا تزال الخلية تعمل.
س1: كيف يؤثر طلاء الفلوروريسين على مسافة الاستشعار للمستشعر؟
يتم تطبيق طلاء الفلوروريزين كطبقة رقيقة على سطح الاستشعار ، لا يغير سمكها بشكل قابل للقياس مسافة الاستشعار الاسمية البالغة 7 مم.
الطلاء شفاف كهربائياً في الترددات التي تستخدمها دائرة الاستشعار الاستقراعي ، لذلك أداء الكشف عن الهدف متطابق مع الاختلاف غير المغطى E2E-X7D1.
تبقى مسافة ضبط 0 ′′ 5.6 ملم نطاق التثبيت الساري المفعول. لا يلزم تعديل فجوة الاستشعار عند استبدال E2EQ بال E2E القياسي.
السؤال الثاني: هل يمكن لتراكم الرذاذ أن يمنع قدرة E2EQ-X7D1-M1GJ على الاستشعار بالكامل؟
لا تؤثر طبقة رقيقة من الرذاذ الصلب على سطح الفلوروريزين بشكل كبير على الاستشعار لأن: (أ) الرذاذ المعدني يقود الحقل التحفيزي وقد يمتد الحقل قليلاً.و (ب) تبقى الطبقة المتراكمة مرتبطة بشكل فضفاض ويمكن إزالتها بمسح خفيف بين الدورات.
Very heavy accumulation over many cycles without any cleaning can eventually reduce field penetration to the target — the green setting-range LED going off or flickering during the fixture cycle is the practical indicator that the sensor face needs clearing.
السؤال 3: هل وصلة M12 على E2EQ-X7D1-M1GJ مؤهلة لبيئة خلية اللحام؟
وصلة M12 هي IP67 تصنيف عند التزاوج. في خلايا اللحام يجب أن يتم وضع وصلة بعيدًا عن منطقة الرذاذ المباشر.
عادةً ما لا يكون جسم الصلة مغلفًا بالفلوروريزين ، لذلك يمكن أن يسبب تراكم الرذاذ الثقيل على الصلة المكشوفة تدهور الختم بمرور الوقت.توجيه الحبل بحيث يجلس مرفق M12 وراء درع أو في قناة توجيه الكابلات المحمية حيثما أمكن.
س4: ما هو كائن الاستشعار القياسي لهذا المستشعر، ولماذا هو أصغر من قطر جسم M18؟
يتم تعريف جسم الاستشعار القياسي (18 × 18 × 1mm لوحة حديدية) لتتناسب مع منطقة مجال الاستشعار الفعالة للمستشعر المحمي M18.
يبرز مجال الاستشعار من وجه الاستشعار في مخروط يبلغ قطره الفعلي عند المسافة الاسمية للإستشعار (7 ملم) حوالي 18 ملم مماثلًا لأبعاد الهدف القياسية.الأهداف الأصغر تنتج مسافات استشعار فعالة أقصر نسبياً؛ الأهداف الكبيرة تنتج نتائج قريبة من 7mm المسموح بها.
بالنسبة للأهداف الأصغر من القياس، اختبر نقطة التبديل الفعلية في المنشأة.
السؤال 5: هل يمكن أن يستبدل E2EQ-X7D1-M1GJ E2E-X7D1-M1GJ مباشرة في المنشأة الحالية؟
نعم، تتشارك إصدارات E2EQ و E2E من X7D1-M1GJ نفس أبعاد الجسم M18 × 1mm، مسافة الاستشعار، مخرج DC 2-wire NO، M12 IEC connector pigtail، تردد 500Hz، وحماية IP67.الفرق الفيزيائي الوحيد هو طلاء الفلوروريزين على E2EQ.
لا يتطلب أي أسلاك أو معايير PLC أو تعديل الفجوة الميكانيكية عند استبدال واحد بالآخر. استخدم E2EQ في بيئات اللحام.E2E في التطبيقات غير اللحامية حيث لا يطلب الطلاء المقاوم للرذاذ.
