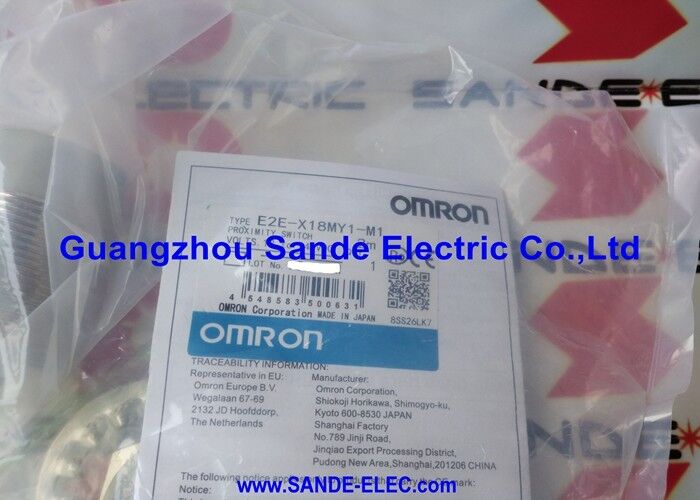

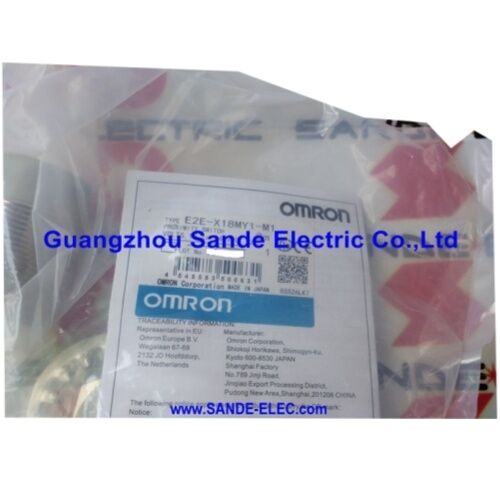

اومرون مستشعر مفتاح القرب E2E-X18MY1-M1 E2EX18MY1M1

أومرون E2E-X18MY1-M1 ∙ مُستشعر القرب التشريعي ∙ M30, غير محمي, 18 ملم, AC 2-Wire NO, M12 Connector, IP67

نظرة عامة

الـأومرون E2E-X18MY1-M1هو جهاز استشعار مقربة غير محمي من طراز M30 من سلسلة E2E، تم تكوينه للعمل على الأسلاك الثنائية من التيار المتردد من 24 إلى 240 فولت متردد،مع مسافة استشعار 18 ملم إلى أهداف المعادن الحديدية ومخرج مفتوح عادةً على مرفق M12.

إنه يكتشف وجود أشياء معدنية بدون اتصال جسدي، مما يجعله مناسبًا للكشف عن الموقع، تأكيد نهاية الرحلة،وتحديد الكائنات على الآلات وأنظمة النقل عندما يكون الهدف المكتشف هو الحديد أو الصلب ضمن نطاق الكشف 18 ملم.

البناء غير المحمي هو السمة الميكانيكية المحددة لهذا الطراز.

مستشعر القرب الاستقراعي غير المحمي يمتد حقل الكهرومغناطيسية خارج وجه الاستشعار في نمط مخروط أوسع من تصميم محمي (الذي يتم تثبيته بالفلاش) ،وهذا هو السبب في أن مسافة الاستشعار 18 ملم يمكن تحقيقها من جسم 30 ملم.

تركيب جهاز استشعار غير محمي في دعامة معدنية سيقلل بشكل كبير من مسافة الاستشعار من خلال السماح للمعادن المحيطة بامتصاص المجال الكهرومغناطيسي للمستشعر.أجهزة الاستشعار غير المحمية تتطلب المساحة المفتوحة حول وجه الاستشعار المحدد في إرشادات تركيب Omron للعمل على مساحتها المسموح بها.

دائرة التيار المتردد ذات الأسلاك الثنائية هي أبسط أسلاك ممكنة: يرتبط المستشعر بسلسلة مع الحمل (مدخل PLC ، لفائف الوسائط ، مصباح مؤشر) بين الخط والمحايد ،تمرير التيار من خلال الحمل عندما يتم تشغيل المخرج وتسجيل فقط 1.7mA التيار التسريب من خلال الحمل عندما تكون مغلقة.

سلكان، لا موصلات إمدادات الطاقة منفصلة، نفس بنية الدوائر التي تستخدمها مفاتيح الحد الميكانيكية القديمة،مما يجعل E2E-X18MY1-M1 ترقية طبيعية للتركيبات القديمة لتحويل الحد دون إعادة توصيل دائرة التحكم.

المواصفات الرئيسية

مسافة استشعار 18 ملم

ثمانية عشر مليمتر هي المسافة الافتراضية الاسمية إلى الهدف المعدن الحديدي القياسي Omron (54 × 54 × 1mm لوحة الحديد).تحدد تركيب التركيب مسافة الاستشعار التي يحققها جهاز الاستشعار في الواقع.

بالنسبة إلى جهاز استشعار غير محمي مثبت في الهواء الطلق مع الفراغ المحدد من المعدن المحيط به ، يمكن تحقيق 18 مم.

يجب أن تكون مسافة الإعداد العملية ‬ حيث يتم تعيين نقطة الزناد فعلياً للكشف الموثوق بها ‬ ضمن نطاق الإعداد من 0 إلى 14 ملم،الذي يوفر هامشاً أقل من مسافة الاستشعار الاسمية التي تستوعب التغيرات المستهدفة، الاهتزازات ، تأثيرات درجة الحرارة (± 10٪ من مسافة الاستشعار عبر -25 °C إلى + 70 °C) ، وموافقات محاذاة المستشعر إلى الهدف.

المعادن غير الحديدية المنيوم، النحاس، النحاس يقلل من مسافة الاستشعار الفعالة. عوامل تصحيح أومرون للأهداف غير الحديدية حوالي 0.35 × إلى 0.45 × مسافة استشعار الحديد للألومنيوم والنحاس، وحوالي 0.30 × للنحاس.

إذا كان الهدف غير حديدي،مسافة الاستشعار إلى هذه المادة ستكون أقصر بكثير من 18 ملم ويجب تأكيدها على جدول عامل تصحيح المواد من Omron للمعادن المستهدفة المحددة.

معيار الخيوط M30 × 1.5mm هو تنسيق التثبيت لهذه الفئة من أجهزة الاستشعار.

اثنين من المكسرات القفل هيكس (تتوفر عادة مع جهاز الاستشعار) تسمح لوضع المحورية ليتم ضبط على طول فتحة الخيوط من دعامة التثبيت بعد التثبيت،يسمح بتعديل دقيق لفجوة الاستشعار قبل قفل الموقف.

خروج AC 2-Wire استبدال مفاتيح الحد وتطبيقات التجديد

الدائرة المترددة ذات الأسلاك الثنائية تعني أن جهاز الاستشعار يمر بالتيار من خلال الحمل عندما يتم الكشف عن الهدف (المخرج ON = الحمل المزود بالطاقة = لا يوجد اتصال مغلق) ، ويستقطب فقط تيار التسرب المتبقي (1.7mA) من خلال الحمل عندما لا يكون هناك هدف.

هذا التيار التسرب مهم لاختيار الحمل: بعض الأحمال الحساسة للتيارات الصغيرة جداًبطاقات مدخل PLC مع عائق مدخل عالية قد تشغيل جزئيا من 1تسرب.7mA حتى مع إخراج جهاز الاستشعار. في مثل هذه الحالات ، فإن مقاومة التحويل عبر الحمل أو الحمل ذو الحد الأدنى للحد الحالي يحل المشكلة.

تغطي نطاق قدرة التبديل من 5 إلى 300mA أحمال إدخال PLC القياسية (عادةً 515mA) وملفات الإرسال الصغيرة (عادةً 2080mA) على الطرفين المنخفض والعالي.العمل تحت 5mA قد يؤدي إلى عدم التبديل بشكل موثوق بالمستشعر؛ العمل فوق 300mA سوف يتجاوز القدرة القياسية للخروج.

The M12 connector (M1 suffix) provides the mechanical connection to the machine's sensor cable — an IP67-rated circular connector that allows the sensor to be exchanged without cutting and re-splicing field wiring.

كما يفصل اتصال M12 وظيفة الاستشعار عن حزام الأسلاك: يتم استبدال جسم جهاز الاستشعار المتضرر بوحدة جديدة ؛ تبقى كابلات المجال M12 الحالية للآلة في مكانها.

IP67 و مقاومة للزيت أداء بيئة الصناعة

IP67 يغطي استبعاد الغبار الكامل والغمر المؤقت إلى عمق 1 متر. The oil-proof designation — Omron's supplementary classification beyond the IEC standard — confirms the sensor's sealing and material selection have been validated for continuous exposure to machine cutting oilو سائل التبريد و سائل هيدروليكي

المواد التي توفر هذه المقاومة هي غطاء النحاس المصفوف بالنيكل والوجه الاستشعار PBT.غرف النحاس أو الألومنيوم العارية بدون صبغة النيكل ستكون عرضة لتآكل السوائل خلال خدمة طويلة.

The −40°C to +85°C operating temperature range — wider than the typical 0°C to 60°C of electronic sensors in this class — reflects the E2E series' design for industrial environments that include cold storage facilities، المنشآت الخارجية، ومعدات المعالجة التي تعمل في درجات حرارة محيطة مرتفعة.

الأسئلة الشائعة

س1: ما هو الفرق بين E2E-X18MY1-M1 (NO) و E2E-X18MY2-M1 (NC) ؟

كلاهما هو مستشعرات M30 غير محمية AC 2-wire مع مسافة استشعار متطابقة ، وجهد التوريد ، والمواصفات الكهربائية.

النموذج Y1 (هذا المستشعر) مفتوح عادةً ‬ المخرج يتحول إلى ON عندما يتم الكشف عن هدف.

يتم إغلاق نموذج Y2 عادةً عند اكتشاف الهدف. اختر Y1 للتطبيقات التي يكون فيها الهدف موجودًا = محرك يعمل بالطاقة (اكتشاف موقع معظم الآلات).اختيار Y2 للتطبيقات التي يكون فيها الهدف غائباً = جهاز التشغيل يعمل بالطاقة (حواجز الأمان)، الكشف عن التشويش).

س2: هل يمكن لجهاز E2E-X18MY1-M1 اكتشاف الألومنيوم أو الفولاذ المقاوم للصدأ أو غيرها من المعادن غير الحديدية؟

يستجيب المستشعر لجميع المعادن الموصلة كهربائياً ، ولكن مسافة الاستشعار الفعالة الخاصة به مخفضة للمواد غير الحديدية. يوفر الحديد كامل 18 مم.الألومنيوم والفولاذ المقاوم للصدأ يقللان المسافة الفعالة إلى حوالي 6 8 ملمالنحاس يقلله أكثر

إذا كان الهدف غير حديدي، تأكد مسافة الاستشعار المتاحة لهذا المواد المحددة مقابل بيانات عامل تصحيح سلسلة E2E من Omron قبل تحديد مسافة التثبيت.

السؤال 3: التيار التسرب هو 1.7mA ‬ هل يمكن لهذا أن يسبب مخرجًا خاطئًا على مدخل PLC؟

هذا يعتمد على الحد الأدنى للحد الأدنى للتيار الموجود في مدخل PLC. إذا تم تشغيل مدخل PLC عند 2mA وتسرب المستشعر من خلال مستشعر حالة OFF هو 1.7mA ،المدخلات أقل من الحد الأدنى ولن تعمل.

ومع ذلك ، قد يتم تنشيط مدخلات PLC مع أدنى عتبات ON أو عائق مدخل كبير جزئيًا. إذا تم ملاحظة مخرجات كاذبة مع غياب هدف المستشعر ،مقاومة الحمل عبر مدخل PLC (عادة 10kΩ إلى 22kΩ) تحول تيار التسرب وتمنع التشغيل الخاطئ دون التأثير على التشغيل الطبيعي.

السؤال 4: هل E2E-X18MY1-M1 مناسبة للتركيب المباشر في دعامة معدنية؟

كجهاز استشعار غير محمي ، يجب ألا يتم تركيبه على طول في دعامة معدنية محيطة بالمعدن أقرب من المسافات الشعاعية والجانبية المحددة مما يقلل من مسافة الاستشعار.

توضح إرشادات تركيب "أومرون" E2E الحد الأدنى من الفراغ بين وجه الاستشعار وأي سطح معدني محيطE2E-X18ME أو المتغيرات المحمية (المدمجة) هي الاختيار الصحيح في مسافة الاستشعار المحدودة.

س5: ما هو وقت الاستجابة من E2E-X18MY1-M1؟

تردد استجابة التيار المتردد هو 25 هرتز، مما يتوافق مع دورة التبديل القصوى من 40 ميس (20 ميس ON + 20 ميس OFF).

هذا كاف للكشف عن وجود أو غياب أهداف على ناقلات الصناعة النموذجية ومحاور الآلات.ولكنها ليست مناسبة لحساب الأجسام السريعة الحركة أو الأهداف الدوارة بسرعة عاليةلمتطلبات الكشف عن الترددات العالية ، توفر إصدارات DC E2E (متوفرة في NPN و PNP) ترددات استجابة في نطاق 500Hz إلى 1kHz.
