| مكان المنشأ | تايوان |
| اسم العلامة التجارية | FOTEK |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | MT-6MX |

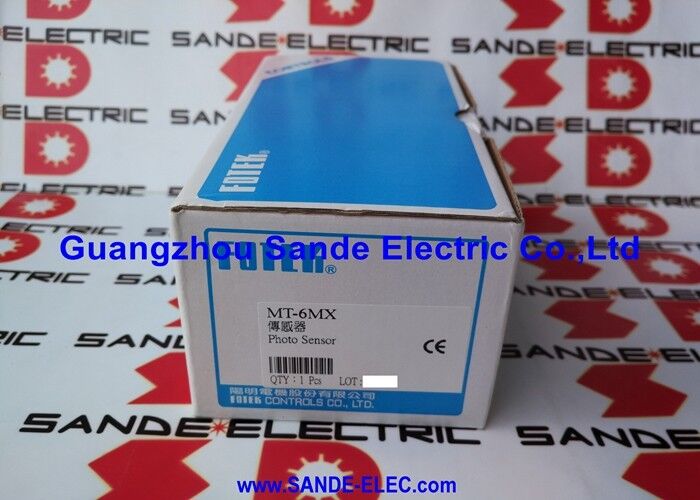

الـفوتيك MT-6MXهو جهاز استشعار ضوئي كهربائي مصغّر من خلال شعاع مبني حول علبة سلسلة MT المدمجة عرضها 13.5 ملم وارتفاعها 25 ملمطول 30 ملم مع توفير 6 أمتار من نطاق الاستشعار في التكوين المعاكس للشعاع العابر.
That combination of small body and long sensing distance is the core of the MT-6MX's value in industrial applications where physical installation space is constrained but the detection zone itself is wide.
يضع الكاشف والمتلقي في غرف منفصلة على جانبي المنطقة المضادة للكشف. عندما يتم قطع شعاع الضوء بينهما من قبل الهدف،يكتشف جهاز الاستقبال فقدان الإشارة ويقوم بتبديل المفاتيح.
هذه هي الطريقة الأكثر موثوقية للكشف الكهربائي الضوئي للأجسام غير الشفافة: لا يعتمد المستشعر على انعكاس سطح الهدف ، وحجمه ،أو اللون يرى ببساطة ما إذا كان قد تم حجب شعاع.
في 6 أمتار ، يمكن أن يمتد MT-6MX على أبعاد الآلة ، وفجوات الناقل ، ونقاط الدخول ، ومناطق التحميل التي لا يمكن أن تغطيها معظم أجهزة الاستشعار العاكسة أو العاكسة من موقع تركيب واحد.
المخرجات المزدوجة NPN و PNP في وقت واحد هي ميزة تركيب عملية.لذلك أسلاك المستشعر إما NPN (الغرق) أو PNP (الوصول) بطاقات مدخل PLC دون تبادل أجهزة الاستشعار أو إضافة محولات إشارة.
يتصل NPN ببطاقات PLC حيث يتم سحب محطة الإدخال منخفضة عندما يتم تنشيط المستشعر. يتصل PNP ببطاقات حيث يتم سحب المحطة عالية.وجود كلاهما على جهاز واحد يعني أن نفس المستشعر يدعم كل من معايير الآلة الأوروبية والآسيوية PLC من مخزون واحد.
تصنيف IP67 المدمجة مع الدوائر القصيرة وحماية عكس القطبية يجعل MT-6MX خيار عملي لبيئات الأدوات الآلية، أنظمة النقل،وخطوط معالجة المواد حيث يواجه أجهزة الاستشعار بشكل روتيني سائل التبريد، الاهتزاز، وأخطاء الأسلاك في بعض الأحيان أثناء الصيانة.
| المعلم | القيمة |
|---|---|
| النوع | الأشعة العابرة |
| استشعار المسافة | 6 م (شعاع ثقيل) |
| الناتج | NPN و PNP في وقت واحد، NO |
| فولتاج التغذية | 10 ′′30 فولت DC |
| أبعاد المساكن | 13.5 × 25.0 × 30.0 ملم |
| تصنيف الملكية الفكرية | IP67 |
| الحماية | الدائرة القصيرة، عكس القطبية |
| المصنع | شركة فوتيك للسيطرة |
في الاستشعار الضوئي الكهربائي المنتشر والراجع، يعتمد الكشف الموثوق به جزئياً على الهدفو زاوية العرض كلها تؤثر على كمية الضوء يعود إلى المستقبل.
قد يخدع الهدف العاكس للغاية على جهاز الاستشعار العاكس الكاشف؛ قد ينتج سطح أسود متبل على جهاز الاستشعار المنتشر إشارة عودة غير كافية.
استشعار الشعاع عبر يزيل هذه المتغيرات بالكامل: يقيّم المستشعر وجود أو غياب الشعاع،والخصائص المطلوبة الوحيدة للهدف هي أنه يحجب الشعاع بما فيه الكفاية لخفض إشارة المستقبل تحت الحد الأدنى.
في مدى 6 أمتار ، يمتد MT-6MX إلى مناطق الكشف مناسبة لمراقبة الممرات ، وكشف دخول الآلة ، واكتشاف عرض الناقلة ، وكشف الحافلات / المركبات في مناطق التخزين.مسار الحزمة يمتد من المنبع المنفصل إلى المستقبل كل منهما يتطلب التثبيت والأسلاك، ولكن الكشف الناتج قوي ضد ظروف السطح المستهدف ، والانعكاسات المحيطة ، والأسطح الخلفية الاهتزازية التي تتحدى أنواع أجهزة الاستشعار العاكسة.
في 13.5 × 25 × 30 مم ، فإن علبة سلسلة MT هي واحدة من أصغر الحجرات المستطيلة في خط Fotek الضوئي. هذا الحجم يسمح لـ MT-6MX بالتركيب في إطارات الآلة ،بين السكك الحديدية، وراء لوحات المعدات، وفي المواقف التي لا يمكن أن تتناسب فيها أجهزة الاستشعار القياسية.
تعتبر أثر التثبيت قياسياً للسلسلة ، باستخدام التثبيت من خلال الثقب أو العامل المتوافق مع مجموعة ملحقات Fotek MT.
لا يعرض المقصورة الصغيرة لحماية البيئة للخطر، ويتم الحفاظ على الختم IP67 من خلال عامل الشكل المدمج.التأكد من أن جهاز الاستشعار يعمل بشكل صحيح في بيئات مع تعرض غسل، ضباب المبرد، وتراكم الغبار التي من شأنها أن تعرض الأجهزة مغلقة بشكل سيء.
وجود كل من مخرجات NPN و PNP متوفرة في نفس الوقت من وحدة المستقبل نفسها يزيل قيود اختيار المستشعر المفروضة من قبل قطبية بطاقة الدخول PLC.
In mixed-standard machine environments — common in Asian manufacturing facilities where Japanese NPN-standard machines and European PNP-standard machines operate side by side — a single MT-6MX stock item serves both without requiring separate NPN and PNP variants.
الأسلاك بسيطة: قم بتوصيل السلك البني بمصدر +24 فولت متزامن، والسلك الأزرق بمصدر (0 فولت).
بالنسبة لمخرجات NPN ، يتم توصيل الأسلاك السوداء بمحطة مدخل PLC NPN ويغرق التيار الخارجي عندما يتم تشغيل المخرج. بالنسبة لمخرجات PNP ،السلك الأبيض يربط إلى محطة مدخل PNP PLC ومصادر التيار عند نشاطها.
تحتاج إلى توصيل مخرج واحد فقط في أي منشأة؛ يتم عزل سلك المخرج غير المستخدم وترك مفتوح.
السؤال 1: هل MT-6MX ينبعث من الضوء المرئي أو الأشعة تحت الحمراء في وضع الأشعة العابرة؟
تستخدم سلسلة MT ضوء الأشعة تحت الحمراء أو الضوء المرئي المعدل اعتماداً على الاختلاف المحدد. في تطبيقات الأشعة العابرة في نطاق 6m ،يقوم الناشر برفع شعاع الضوء إما إضافة إضاءة تحت الحمراء أو إضاءة حمراء مرئية إلى جهاز الاستقبال.
إشارة الضوء المعدلة تميز شعاع المستشعر الخاص من الضوء المحيطي ، مما يمنع التشغيل الخاطئ من أشعة الشمس أو الإضاءة الاصطناعية في منطقة الكشف.
بالنسبة للتطبيقات التي تكون فيها الرؤية الضوئية ضرورية للتحقيق أثناء التثبيت، تحقق من نوع LED المحدد على ملصق جهاز الاستشعار أو في وثائق سلسلة MT من Fotek.
السؤال 2: كيف يتم تحديد مستوى الإرسال والإستقبال في مدى 6 أمتار؟
عند 6 أمتار، يمكن أن يؤدي خلل زاوية صغير بين الناقل والمتلقي إلى توجيه الشعاع عبر وجه المستقبل.تستخدم أجهزة استشعار الشعاع العابرة من Fotek MT سلسلة LEDs مع زوايا شعاع محددة عادةً بضعة درجات من الاختلاف.
للتثبيت الأولي، قم بمواءمة جهاز الإرسال والمستقبل على محور مشترك باستخدام مستوى الكحول والقياس.ثم تشغيل كل من الوحدات وتعديل في زيادات صغيرة في حين مراقبة مؤشر مخرج جهاز الاستقبال حتى LED الاستقرار أو مؤشر قوة الإشارة يؤكد أقصى إشارة استقبالأغلق كل من الوحدات مع أجهزة العاملين في هذا الموقف
السؤال 3: هل يمكن لجهاز MT-6MX اكتشاف الأجسام الشفافة مثل الزجاج أو الأفلام البلاستيكية الشفافة؟
أجهزة الاستشعار القياسية للشعاع العابر مع مصابيح الأشعة تحت الحمراء أو الأحمر LED تكتشف الأشياء الشفافة بشكل سيء
للكشف عن الكائنات الشفافة (الزجاجات الشفافة ، الفيلم ، الألواح الزجاجية) ، هناك حاجة إلى جهاز استشعار خاص للشعاع العابر مع الضوء المستقطب أو نموذج محدد للكائن الشفاف.
تم تصميم MT-6MX للكشف عن الكائنات غير الشفافة ولن يكتشف أهدافًا موثوقة تنقل أكثر من حوالي 70٪ من شعاع.
السؤال 4: ما هو وقت الاستجابة من MT-6MX؟
أجهزة استشعار الصور المصغرة من سلسلة MT لديها أوقات استجابة في نطاق الميلي ثانية ، بما يتفق مع سلسلة Fotek الضوئية.
For precise response time values applicable to the MT-6MX variant in your application — particularly for high-speed detection where the target passes the beam quickly — consult Fotek's MT series datasheet for the specific ON-time and OFF-time values، لأنها تحدد الحد الأدنى لحجم الهدف القابل للكشف عند سرعة هدف معينة.
السؤال 5: يشمل المستشعر حماية عكس القطبية هل هذا يعني أن أسلاك التغذية يمكن استبدالها دون تلف؟
حماية عكس القطبية تعني أن جهاز الاستشعار يبقى على قيد الحياة لفترة وجيزة من الاتصال بالطاقة في القطبية العكسية لن يعمل بشكل صحيح مع الأسلاك العكسية ،لكن دائرة الحماية تمنع الأضرار الداخلية الدائمة.
التشغيل الطبيعي يتطلب توصيل القطبية الصحيحة (البني إلى + V ، الأزرق إلى 0 V). الحماية هي حماية ضد خطأ التثبيت أثناء الصيانة ،ليس رخصة لتشغيل جهاز الاستشعار مع الأسلاك المعاكسة.
تصحيح اتصال القطبية على الفور إذا عكس؛ دائرة الحماية لا تضمن البقاء على قيد الحياة من إمدادات عكسية مستمرة.
