| مكان المنشأ | تايوان |
| اسم العلامة التجارية | FOTEK |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | PM18-08N |

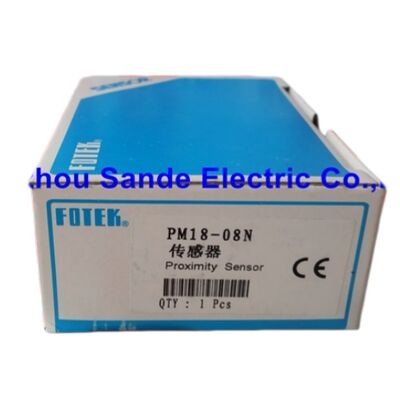

رقم الجزء:PM18-08N (النموذج الأساسي: PM18-08N-S)
المصنع:شركة فوتيك للسيطرة المحدودة (تايوان)
السكن:M18، أسطوانية ذات خيوط
التثبيت:غير قابلة للشطف (غير قابلة للدخل)
مسافة الإستشعار:8.0 ملم
منطق الخروج:NPN ، مفتوح عادةً (لا)
تشغيل التيار الكهربائي10 ′′30 فولت DC
تردد الاستجابة:800 هرتز
الأسلاك:3 أسلاك DC
متغيرات ذات صلة:
الـفوتيك PM18-08Nهو جهاز استشعار مقرب من M18 غير مدفوع مع مسافة استشعار 8mm، NPN عادة مفتوح الخروج،وتردد التبديل 800 هرتز جزء من عائلة أربع إصدارات منظمة بوضوح تغطي NPN/PNP و NO/NC في علبة M18 واحدة.
"N" في رقم الجزء يحدد مخرج NPN ، وغياب "B" يؤكد المنطق المفتوح بشكل طبيعي ؛ إضافة "B" لإغلاق بشكل طبيعي ، تبادل "N" ل "P" ل PNP ، ومصفوفة الاختيار مكتملة.
مسافة استشعار 8 ملم من جسم M18 غير السائل هي مواصفات عملية لمجموعة واسعة من تطبيقات الأدوات الآلية والأتمتة. Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.
التكافؤ هو قيود التثبيت: يجب أن تبرز رأس جهاز الاستشعار من دعامة التثبيت بدلاً من أن تكون متساوية مع المعدن المحيط بها ،والذي يتطلب منطقة خالية من المعادن حول وجه الاستشعار.
800 هرتز هو تردد محترم للتبديل لجهاز استشعار عام
عند 800 هرتز، يقوم المستشعر بإكمال 800 دورة اكتشاف كاملة في الثانية بسرعة كافية لمعظم التأكيد على الموقع، نهاية سفرة الأسطوانة،و كافية لعد النبضات بسرعة معتدلة من الأقراص الدورية أو أسنان العدادات حيث تتراوح ترددات عبور الهدف إلى أقل بكثير من 400 حدث في الثانية.
سلسلة PM18 هي منتج M18 التحفيزي القياسي من Fotek ، المصنعة في تايوان ومخصصة لأتمتة PLC في أدوات الآلات ومعدات التجميع وأنظمة النقل ومعالجة المواد.
The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.
| المعلم | القيمة |
|---|---|
| السكن | M18، أسطوانية ذات خيوط |
| التثبيت | غير قابلة للشطف (غير قابلة للدخل) |
| استشعار المسافة | 8.0 ملم |
| الناتج | NPN، NO، 3 أسلاك |
| فولتاج التغذية | 10 ′′30 فولت DC |
| تردد الاستجابة | 800 هرتز |
| الاختلافات المتاحة | NPN/NO، NPN/NC، PNP/NO، PNP/NC |
| المصنع | شركة فوتيك للسيطرة |
عائلة PM18-08 هي مجموعة كاملة عمداً: NPN / NO و NPN / NC و PNP / NO و PNP / NC ، وكلها تتشارك في نفس علبة M18 ، ومسافة الاستشعار 8 مم ، ومدى إمدادات التيار المباشر 10 ′′ 30V.
هذا يعني أنه بمجرد أن يختار مصمم الآلة PM18-08 لنقطة الكشف ، فإن خيار المنطق الخارجي (NPN مقابل PNP ،NO مقابل NC) يمكن تغييرها في أي وقت عن طريق استبدال المتغير اللاحق المناسب دون تغيير التثبيت الميكانيكي، دعامات تركيب، أو توجيه الكابلات.
في أنظمة PLC ، يتم تحديد خيار المنطق الخارجي من خلال نوع بطاقة مدخل PLC. أجهزة الاستشعار NPN (الغرق) تتصل بطاقات مدخل PLC مع مدخلات NPN / الغرق شائعة في تصاميم الآلات القياسية اليابانية.
أجهزة استشعار PNP (مصدر) تتصل ببطاقات PLC مع مدخلات PNP/مصدروجود جميع الاختلافات الأربعة المتاحة في منتج مستشعر واحد يسهل استراتيجية التخزين.
اختيار NO مقابل NC يعتمد على متطلبات منطق التحكم: NO output للكشف عن الوجود القياسي (يتم تنشيط الإخراج عندما يكون الهدف ضمن النطاق).
مخرجات NC للترابط الآمن (المخرج عادة ما يكون موصلًا ويقضي الطاقة عندما يتم الكشف عن الهدف ، أو عندما تفشل دائرة المستشعر) ، أي حالة تنتج نفس حالة المخرج.
إن تسمية عدم التدفق هي نتيجة مباشرة لقرار التصميم لتحقيق أقصى قدر من مسافة الاستشعار في جسم M18.المجال الأطول الذي يمتد إلى الجانب وكذلك إلى الأمام.
يتطلب بروتوكول التثبيت أن يبرز وجه جهاز الاستشعار فوق سطح الدعاية المثبتة ، مع منطقة خالية من المعادن حول الطرف المحدد في رسومات تثبيت PM18 من Fotek.
يجب أن يتطابق ثقب العامل المعدني مع قطر جسم جهاز الاستشعار دون محيط غطاء الطرف.
في تطبيقات أدوات الآلات العملية ، عادة ما يتم تركيب أجهزة استشعار M18 غير السريعة على الأقواس الممتدةأو في وحدات تركيب خاصة للمستشعرات التي تضع رأس المستشعرات على المسافة الصحيحة من هيكل الآلة.
The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.
في 800 دورة كاملة للشغيل / الإيقاف في الثانية، PM18-08N تتعامل مع متطلبات الكشف من الغالبية العظمى من أدوات الآلات وتطبيقات الأتمتة.تأكيد نهاية الرحلة للأسطوانة الهوائية، استشعار موقع الحافظات على مؤشرات الناقلة، الكشف عن وجود الأدوات في مراكز التصنيع،والإثبات الجزئي في الخلايا التجميعية جميعها تعمل بمعدلات أقل بكثير من 100 حدث في الثانية ترك قدرة مستشعر 800 هرتز مع هامش هائل.
بالنسبة لحساب النبضات من المكونات الدورية أسنان العدادات ، أقراص الترميز ، أجزاء الكاميرا الحد الأقصى للتردد يحدد الحد الأقصى لدورات الدفع التي يمكن أن يحسبها المستشعر بشكل موثوق.
عند 800 هرتز مع عجلة 24 أسنان، الحد الأقصى للدوران في الدقيقة هو 800 × 60 ÷ 24 = 2000 دورة في الدقيقةيجب التحقق من تردد PM18-08N 800Hz مقابل متطلبات معدل النبض الأقصى للتطبيق.
س1: ما هو الفرق بين PM18-08N-S و PM18-08N (بدون -S)?
توابع -S في سلسلة Fotek PM18 عادة ما تحدد تكوين كابل أو جهاز توصيل معين في العديد من نطاقات أجهزة استشعار Fotek ،S يشير إلى النسخة القياسية من نوع الكابل على عكس الاختلاف الذي ينتهي بالمتصلكلا الإصدارين يحملان نفس مواصفات الاستشعار (8mm، NPN، NO، 1030VDC، 800Hz).
تأكد من نوع الاتصال الدقيق من ملصق المنتج أو وثائق PM18 الحالية لشركة Fotek ، حيث قد تختلف اتفاقيات اللاحق بين عمليات الإنتاج.
السؤال 2: مسافة الاستشعار هي 8 ملم كيف تؤثر درجة الحرارة على هذا عبر نطاق التشغيل؟
تؤثر درجة الحرارة على تردد المذبذب داخل الدائرة الحاصلة للمستشعر ، والتي بدورها تنقل نقطة التبديل.
بالنسبة للمستشعرات الصناعية الحثية القياسية ، تختلف مسافة الاستشعار بنحو ± 10 ٪ على نطاق درجة حرارة التشغيل.هذا يمثل اختلافاً يبلغ حوالي ±0.8ملم
يجب تعيين فجوة التثبيت العملية في حدود 80٪ من المسافة الاسمية (حوالي 6.4mm) للحفاظ على التبديل الموثوق به عبر مجموعة كاملة من درجات الحرارة من بدء البرد إلى درجة حرارة التشغيل في الحالة الثابتة.
السؤال 3: هل يمكن لـ PM18-08N اكتشاف مكونات الألومنيوم أو الفولاذ المقاوم للصدأ، وليس فقط المعادن الحديدية؟
نعم، ولكن على مسافة استشعار ضئيلة. عوامل تصحيح المعادن غير الحديدية للمستشعرات التحفيزية القياسية هي تقريبًا: الألومنيوم 0.3 × 0.4 × (2.4 × 3.2 ملم فعال) ، الفولاذ المقاوم للصدأ (أوستنيتيك) 0.6 ¢0.75 × (4.8 × 6 ملم فعال) ، نحاس 0.4 × 0.5 × (3.2 × 4 ملم فعال).
هذه هي القيم التقريبيّة التصحيح الفعليّ يعتمد على السبائك المحدّدة و الهندسة المستهدفة.يجب النظر في جهاز استشعار تحفيزي مع جسد أصغر (مسافة أسمى أقصر ولكن عامل تصحيح أعلى لكل نوع من أجهزة الاستشعار) أو تكنولوجيا مستشعر مختلفة.
السؤال 4: كيف يتم توصيل مخرج NPN من PM18-08N إلى PLC قياسي؟
اتصال NPN من ثلاثة أسلاك: سلك بني لتزويد إيجابي (+ 24 فولت DC) ، سلك أزرق لتزويد عام (0 فولت) ، سلك أسود (مخرج) إلى محطة المدخلات الرقمية PLC NPN.
يجب أن تحتوي بطاقة مدخل PLC على مدخلات NPN / الغرق. عندما يكتشف المستشعر هدفًا ، يقوم ترانزستور NPN بتوصيل السلك ويسحب محطة المدخل نحو 0V PLC يسجل مدخل منطق 1.
عندما لا يكون الهدف موجودًا ، يكون الإخراج مفتوحًا (معوقية عالية) ، ويسجل PLC المنطق 0.التحقق من أن الحد الأدنى من بطاقة مدخل PLC متطلبات التيار في حالة التشغيل (عادة 515 mA) يتم تلبيتها مع فولتاج التغذية ومقاومة الكابل.
السؤال 5: ماذا يحدث إذا كان مخرج جهاز الاستشعار مقطوعاً قصيراً إلى الإمدادات؟
إذا تم اختصار سلك الإخراج الأسود عن طريق الخطأ إلى إمدادات + 24 فولت (أو الأزرق الشائع في الدائرة PNP) ، فإن ترانزستور الإخراج يقود التيار الكامل للانقطاع القصير.تشمل أجهزة الاستشعار التحفيزية القياسية حماية الدورة القصيرة في الإخراج التي تحد من التيار من خلال مرحلة الإخراج إلى قيمة آمنة وتمنع تلف الترانزستور في ظروف خطأ قصيرة.
في حالة حلقات قصيرة مستمرة ، يجب إيقاف التيار الكهربائي على الفور. تتعامل دائرة الحماية مع الأخطاء العابرة ولكنها غير مصممة للعمل المستمر في حالة حلقات قصيرة.
