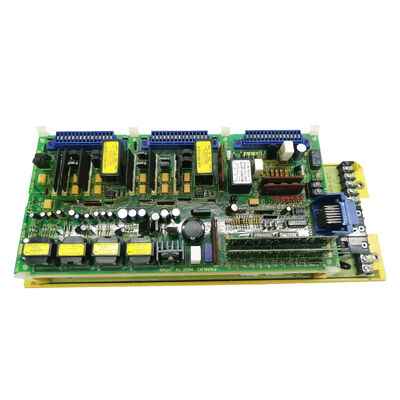

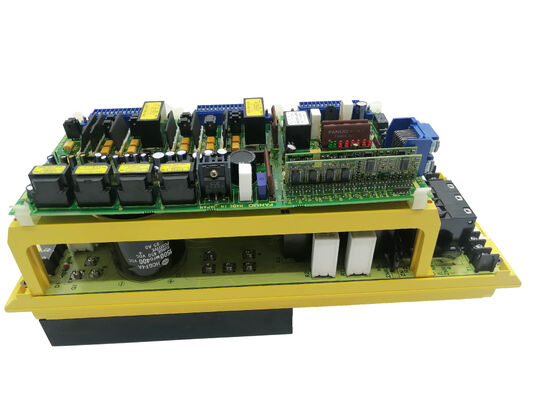

وحدة مضخم سيرفو فانوك A06B-6058-H223 A06B6058H223 A06B-6058-H223

FANUC A06B-6058-H223 | مضخم سيرفو AC مزدوج المحور — FANUC 0-B / 0-C / Series 15

رقم القطعة: A06B-6058-H223

الشركة المصنعة: FANUC Corporation (اليابان)

نوع المنتج: مضخم سيرفو AC — مزدوج المحور

السلسلة: S Series

مصمم للآلات التي لا تزال قيد التشغيل

إن A06B-6058-H223 هو مضخم السيرفو الرقمي مزدوج المحور من سلسلة S من FANUC — منصة القيادة التي شغلت المخارط CNC ومراكز التشغيل وآلات التجليخ خلال أواخر الثمانينيات وأوائل التسعينيات. لم تُصنع الآلات التي تم تركيب هذه المحركات عليها لدورة استبدال مدتها خمس سنوات. العديد منها سليم ميكانيكيًا ولا يزال قيد الإنتاج النشط، وهذا هو السبب في أن A06B-6058-H223 لا يزال جزءًا مطلوبًا بدلاً من كونه جزءًا منسيًا.

مثلت الواجهة الرقمية بين وحدة التحكم 0-B/0-C/15 وهذا المضخم تقدمًا حقيقيًا عن عصر الواجهة التناظرية. تتدفق بيانات حلقة الموضع رقميًا من CNC؛ ويتعامل المحرك مع التحكم في السرعة والتيار داخليًا. تتحكم حاوية المحور المزدوج في كل من المحور L والمحور N في وقت واحد من وحدة واحدة — وهو أمر عملي في الآلات ذات المحورين والمجموعات الفرعية ذات المحورين في مراكز التشغيل الأكبر، مما يقلل من عدد مكونات الخزانة ويشارك ناقل التيار المستمر بين المحاور.

لوحة التحكم الداخلية A16B-1200-0800 هي مكون قابل للاستبدال بشكل منفصل. عندما يتم تأكيد وجود خطأ في قسم التحكم بدلاً من ترانزستورات الطاقة، يمكن الحصول على اللوحة واستبدالها بشكل مستقل — وهو مسار أكثر اقتصادية من استبدال المضخم بالكامل.

خيارات التوريد

توجد ثلاث طرق لاستبدال A06B-6058-H223:

• التبادل: يتم شحن وحدة مجددة تم اختبارها على الفور؛ تعود وحدتك المعيبة كقلب تبادل. الأفضل لتقليل وقت توقف الآلة.
• فائض: وحدة مستعملة تم الحصول عليها من آلة تم إيقاف تشغيلها. الجودة تعتمد على المورد — اسأل تحديدًا عما إذا تم اختبارها تحت حمل مزدوج المحور مع محركات 0S أو 5S.
• الإصلاح والإرجاع: يتم تشخيص وحدتك المحددة وإصلاحها وإعادتها. الأفضل عندما يكون تاريخ إعداد الآلة مهمًا أو عندما تحتوي الوحدة على ترانزستورات طاقة معروفة بأنها جيدة.

السؤال الذي يقطع جميع الخيارات الثلاثة: هل تم اختبار الوحدة على نظام FANUC مباشر مع محركات 0S أو 5S فعلية على كلا المحورين تحت حمل القطع؟ المحرك الذي يبدأ التشغيل بدون خطأ على طاولة الاختبار ليس هو نفسه المحرك الذي يشغل محورين إنتاجيين بشكل موثوق.

المواصفات الرئيسية

الأسئلة الشائعة

س1: ما هي وحدات تحكم FANUC CNC المتوافقة مع A06B-6058-H223؟

FANUC 0-B, 0-C, و Series 15. وحدات التحكم 0-A الأقدم استخدمت واجهات سيرفو تناظرية وليست متوافقة. وحدات التحكم الأحدث (16i, 18i, 0i) تستخدم ناقل سيرفو تسلسلي مختلف (FSSB) ولا تعمل مع مضخمات سلسلة S — لا يوجد بديل مباشر.

س2: ما هي المحركات التي يقبلها هذا المحرك؟

محركات سيرفو AC من FANUC موديل 0S و 5S على كلا المحورين. هذه هي المحركات ذات الغطاء الأحمر القياسية في آلات FANUC من هذا الجيل. نفس نوع المحرك قابل للتبديل بين مواضع المحور L والمحور N.

س3: هل يمكن استبدال لوحة التحكم A16B-1200-0800 دون استبدال المحرك بالكامل؟

نعم. لوحة التحكم هي مكون منفصل قابل للاستبدال. عندما يؤكد تشخيص الخطأ أن قسم التحكم — وليس ترانزستورات الطاقة — هو نقطة الفشل، فإن استبدال A16B-1200-0800 بشكل منفصل يكون أكثر اقتصادية بشكل كبير من استبدال المحرك بالكامل.

س4: ما الذي يسبب عادةً فشل A06B-6058-H223؟

فشل ترانزستور الطاقة في مرحلة الخرج هو الخطأ الأكثر شيوعًا في الأجهزة، وعادة ما يتم تشغيله بواسطة خطأ في لف المحرك، أو قصر في الكابل، أو حدث تيار زائد. الانفجارات في المصهرات هي نتيجة ثانوية — استبدل المصهرات دائمًا كجزء من إصلاح الترانزستور، وليس بشكل منفصل أبدًا. تظهر أخطاء لوحة التحكم كرموز إنذار محور محددة في شاشة CNC قبل توقف الآلة.

س5: هل يوجد محرك FANUC حديث يحل محل A06B-6058-H223 مباشرة؟

لا. ترتبط بنية سلسلة S بجيل التحكم 0-B/0-C/15. لا يوجد بديل مباشر حديث — يتطلب تجديد السيرفو ترقية وحدة تحكم CNC أيضًا. بالنسبة للآلات التي تكون فيها أنظمة التحكم والأنظمة الميكانيكية سليمة، يظل الحصول على A06B-6058-H223 يعمل هو الحل العملي.
