| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6077-H002 |

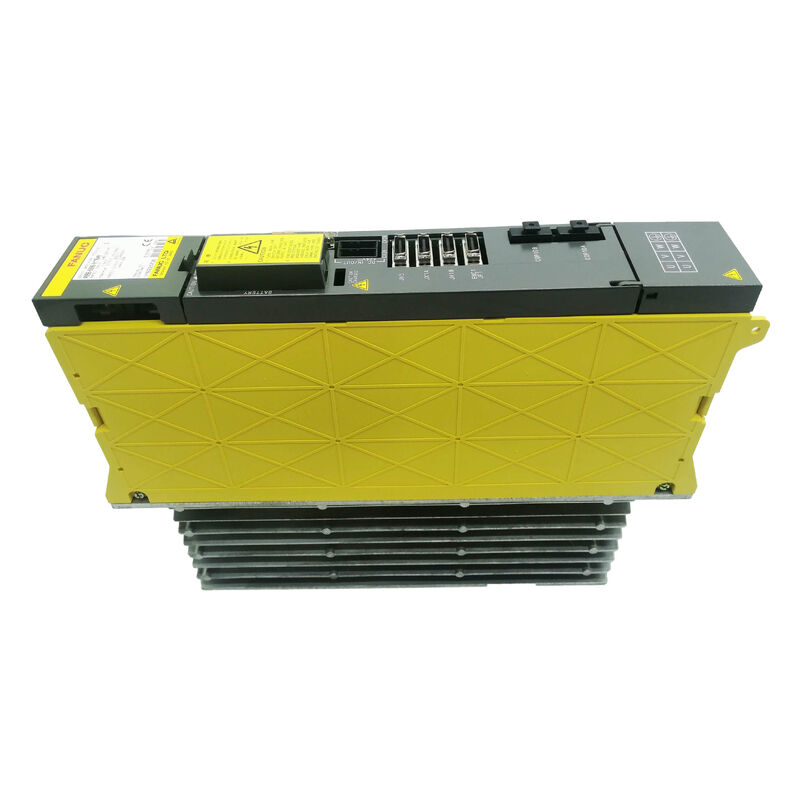

في أي نظام CNC من سلسلة FANUC Alpha، تكون وحدة إمداد الطاقة هي المكون الذي يعتمد عليه كل شيء آخر. إنها لا تحرك الآلة مباشرة، لكن بدونها لا يتحرك شيء على الإطلاق. الفانوك A06B-6077-H002هي وحدة إمداد الطاقة من سلسلة Alpha - الوحدة التي تعمل على تهيئة طاقة التيار المتردد الواردة، وتغذي وحدات مكبر الصوت المؤازرة والمغزلية في ناقل التيار المستمر، وتدير الاستجابة لانقطاع الطاقة حتى يتمكن الجهاز من التراجع بأمان بدلاً من التعطل عندما تومض الأضواء.
هذا هووحدة قادرة على المحور المزدوج، مصممة للعمل جنبًا إلى جنب مع مكبرات الصوت المؤازرة والمغزلية من سلسلة FANUC Alpha في تكوينات الماكينة المدمجة. يعالجمحورين للرقابةويتم مطابقته للطرف الأصغر من مجموعة محركات Alpha - عادةً ما يتم إقرانه بوحدات مغزل ومؤازرة Alpha الأصغر في المخارط ومراكز التصنيع وأدوات ماكينات CNC الأخرى حيث يكون حجم PSM-11 الكامل أو الوحدات الأكبر حجمًا كبيرًا للتطبيق.
الجهد الكهربي للحافلة DC المقدر فينطاق 283-325 فولت، مشتق من أ200-230 فولت تيار متردد، 50/60 هرتزالعرض الوارد. مثل جميع أجهزة FANUC Alpha PSMs، يدير A06B-6077-H002 أيضًا وظيفة استعادة الطاقة الحركية - عند انقطاع الطاقة، يتم تحويل القصور الذاتي الدوراني لمحرك المغزل مرة أخرى إلى طاقة كهربائية لتشغيل نظام التحكم CNC ونظام المؤازرة لفترة كافية للتوقف المتحكم فيه أو سحب الأداة. بالنسبة للانقطاعات التي تقل عن 100 مللي ثانية، يمكن تخصيص السلوك على مستوى المعلمة ليناسب متطلبات سلامة الجهاز.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A06B-6077-H002 |
| رقم الجزء البديل | A06B6077H002 |
| مسلسل | وحدة إمداد الطاقة من سلسلة FANUC Alpha |
| المحاور التي تسيطر عليها | ثنائي المحور (محورين) |
| المحركات المتوافقة | محركات المؤازرة والمغزل من سلسلة FANUC Alpha |
| الضوابط المتوافقة | وحدات تحكم CNC من سلسلة FANUC Alpha |
| طاقة الإدخال | 200-230 فولت تيار متردد، 50/60 هرتز، 3 مراحل |
| الجهد المستمر للحافلة | 283-325 فولت تيار مستمر |
| تيار الخرج (لكل محور) | تكوين المحور L / المحور M (عادةً 5A / 10A؛ تحقق من ذلك حسب دليل الجهاز) |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية (32 إلى 131 درجة فهرنهايت) |
| درجة حرارة التخزين | -20 إلى 60 درجة مئوية (-4 إلى 140 درجة فهرنهايت) |
| الرطوبة النسبية | 20 إلى 95% رطوبة نسبية، غير مكثفة |
| وزن | 8.5 كجم |
| دليل مرجعي | ب-65162 |
| المعايير | الدين فد 0160 |
يقع A06B-6077-H002 في الجزء الأمامي من نظام محرك FANUC Alpha - فهو يأخذ التيار المتردد الخام ثلاثي الطور من اللوحة، ويصححه إلى جهد ناقل التيار المستمر الذي يغذي وحدات مكبر الصوت المؤازر والمغزل، ويتعامل مع الطاقة المتجددة من تباطؤ المحرك. عندما يكبح المحور المؤازر بقوة، يجب أن تذهب الطاقة إلى مكان ما؛ يقوم PSM بإدارة هذا التدفق، مما يحمي النظام من الجهد الزائد في ناقل التيار المستمر.
تعد وظيفة الاستجابة لانقطاع التيار الكهربائي إحدى الميزات الأقل مناقشة ولكنها مهمة من الناحية العملية. عند انقطاع التيار الكهربائي، يحتاج التحكم CNC إلى وقت كافٍ لتنفيذ توقف منظم - سحب الأداة، وتعطيل أوامر الحركة، وكتابة حالة الآلة إلى الذاكرة غير المتطايرة. يستخدم A06B-6077-H002 القصور الذاتي الدوراني للمغزل الجاري كمصدر طاقة مؤقت خلال تلك النافذة. إنه حل أنيق لمشكلة حقيقية، وهذا هو السبب وراء ميل ماكينات FANUC إلى التوقف بسلاسة بدلاً من ترك الأدوات مدفونة في قطعة العمل بعد حدث طاقة.
تم تصميم الوحدة لتكوينات نظام ألفا أصغر- الاقتران مع أجهزة Alpha المدمجة ومكبرات الصوت المغزلية للآلات التي لا تتطلب فيها متطلبات المساحة والطاقة متغيرات PSM-26 أو PSM-30 أو PSM-37 الأكبر. من المهم الحصول على حجم PSM المناسب لمكبرات الصوت المتصلة: فهو صغير جدًا ولا تستطيع الوحدة توفير ما يكفي من تيار ناقل التيار المستمر في ظل ذروة الطلب؛ كبيرة جدًا وأنت تدفع مقابل السعة التي لن يستخدمها النظام أبدًا.
نطاق درجة حرارة التشغيل0 إلى 55 درجة مئويةيغطي بيئات خزانة التحكم الصناعية القياسية في معظم المناخات. في الطرف العلوي، يستحق تبريد الخزانة النظر فيه - تعمل وحدات FANUC Alpha بشكل دافئ تحت الحمل، كما أن التشغيل المستمر بالقرب من الحد الحراري يقلل من عمر المكونات. ال20-95% رطوبة نسبية غير متكثفةتصنيف الرطوبة هو المعيار للإلكترونيات الصناعية. يعني مؤهل عدم التكثيف أنه لا ينبغي تشغيل الوحدة بعد نقلها من بيئة التخزين البارد إلى مكان دافئ ورطب دون وقت إحماء كافٍ.
في8.5 كجم، تتميز الوحدة بكثافة البناء النموذجية لإلكترونيات الطاقة FANUC - إنها وحدة صلبة بها كتلة محول ذات معنى بداخلها. تتوافق أجهزة التركيب وتوافق سكة DIN مع اصطلاحات تخطيط لوحة FANUC Alpha القياسية، مع توصيل وحدات مكبر الصوت عبر شريط ناقل DC على الجانب الأيمن من PSM.
تم إيقاف A06B-6077-H002 بواسطة FANUC، مما يعني أن الوحدات الجديدة لم تعد متوفرة من خلال قناة المصنع. يعمل سوق هذه الوحدة على ثلاثة مسارات:وحدات التبادل المجددة,اختبار الأسهم المستخدمة، وإصلاح الوحدات الفاشلة.
غالبًا ما يكون التبادل المجدد هو المسار الأسرع - حيث يتم شحن الوحدة التي تم اختبارها على الفور، وتعود الوحدة الفاشلة الخاصة بك باعتبارها النواة. يعد الإصلاح هو الخيار الصحيح عندما تريد إرجاع وحدتك المحددة بسجل معروف، خاصة إذا كان الجهاز يحتوي على معلمات مخصصة مرتبطة بتكوين محرك الأقراص. يقع المخزون المستعمل الذي تم اختباره بين الاثنين - وهو مفيد عندما يكون السعر مهمًا ويحل الضمان من المورد محل دعم المصنع.
بغض النظر عن المسار الذي تسلكه، تأكد من وجود الوحدةتم اختباره تحت الحمل على نظام FANUC الفعلي، وليس فقط بالطاقة مقاعد البدلاء. إن وحدة PSM التي تتم تهيئتها بشكل صحيح ولكنها لا تستطيع الحفاظ على ناقل التيار المستمر تحت حركة المحور المؤازر ليست وحدة وظيفية - ولا يصبح هذا التمييز واضحًا إلا في ظل اختبار الحمل.
Q1: ما هو A06B-6077-H002 وما هو الدور الذي يلعبه في نظام FANUC Alpha؟
ج: هووحدة تزويد الطاقة (PSM)لنظام محرك سلسلة FANUC Alpha - فهو يحول التيار المتردد الوارد ثلاثي الطور إلى جهد ناقل التيار المستمر الذي يغذي وحدات مكبر الصوت المؤازرة والمغزل. كما أنه يدير الطاقة المتجددة الناتجة عن فرملة المحرك ويوفر دعمًا احتياطيًا في حالة فشل الطاقة عبر استعادة الطاقة الحركية للمغزل.
Q2: ما هي وحدات FANUC Alpha المؤازرة والمغزل المتوافقة مع A06B-6077-H002؟
ج: تم تصميم PSM هذا لتكوينات مضخم صوت Alpha الأصغر - مقترنًا عادةً بوحدات ألفا المؤازرة المدمجة (SVM) ووحدات مغزل ألفا الأصغر (SPM). تعتمد مجموعات مكبرات الصوت المحددة على اختيار محرك الماكينة وعدد المحاور. تحقق دائمًا من المخطط الكهربائي لجهازك قبل استبدال وحدات مكبر الصوت أو إقرانها.
Q3: هل لا يزال الطراز A06B-6077-H002 متاحًا جديدًا من FANUC؟
ج: لا، لقد أوقفت FANUC هذه الوحدة ولم تعد متوفرة من خلال قناة المصنع. يتكون العرض المتاح من وحدات التبادل المجددة، والمخزون المستخدم الذي تم اختباره، وخدمات إصلاح الوحدات الفاشلة من خلال موردي قطع غيار CNC المتخصصين وشركاء خدمة FANUC.
س 4: ما الذي يسبب الفشل عادةً في A06B-6077-H002؟
ج: أوضاع الفشل الأكثر شيوعًا هيتدهور مكثففي قسم مرشح ناقل التيار المستمر (يظهر كجهد زائد لناقل التيار المستمر أو عدم الاستقرار تحت الحمل)،IGBT أو فشل وحدة المعدلمن أحداث زيادة الطاقة، وأخطاء لوحة التحكمبسبب التلوث أو شيخوخة المكونات. ترجع العديد من حالات الفشل إلى ضعف جودة الطاقة الواردة - مثل ارتفاع الجهد، أو عدم توازن الطور، أو التشغيل المستمر عند الحد الحراري دون تبريد كافٍ للخزانة.
Q5: هل يمكن استخدام هذه الوحدة مع مكبرات الصوت من سلسلة FANUC αi (Alpha i)، أو مع سلسلة Alpha الأصلية فقط؟
ج: يعد A06B-6077-H002 جزءًا منسلسلة ألفا الأصليةنظام القيادة، وليس سلسلة αi (Alpha i) الأحدث. يستخدم الجيلان بنيات ناقل DC وواجهات موصل مختلفة ولا يمكن استبدالهما بشكل مباشر. بالنسبة لأنظمة αi، تكون وحدات إمداد الطاقة المقابلة من السلسلة A06B-6110 أو A06B-6120.
