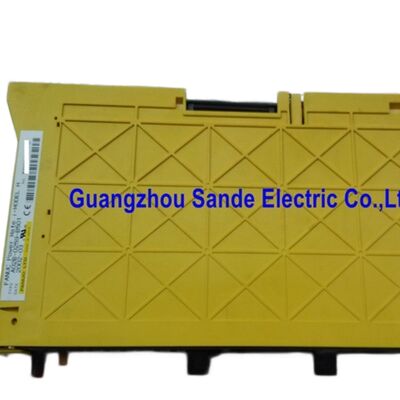

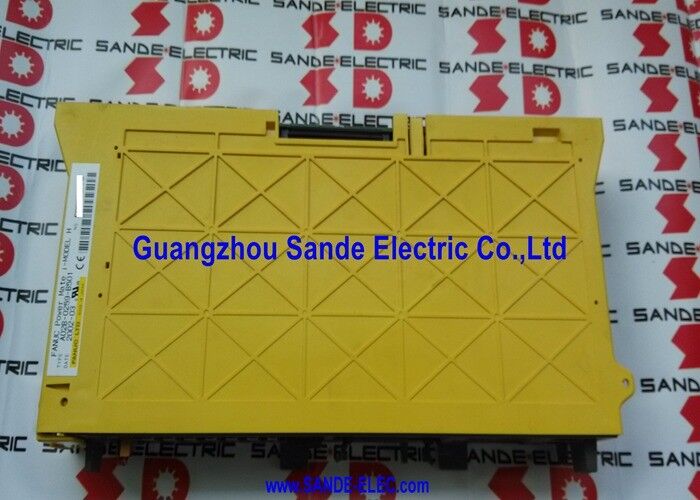

A06B-6093-H114 وحدة Fanuc لتضخيم الخدمة A06B6093H114 A06B-6093-H114

فانو A06B-6093-H114 | وحدة مضخم سيرفو من سلسلة بيتا SVU1-80 — محور واحد، خرج 15 أمبير، مدخل 220-240 فولت تيار متردد، مشتت حراري خارجي 45 مم، ألياف بصرية FSSB، ذاتية التشغيل

نظرة عامة

الـ فانو A06B-6093-H114 هي SVU1-80 — الوحدة ذات المحور الواحد الأعلى تيارًا في عائلة مضخمات السيرفو من سلسلة بيتا A06B-6093، والمصنفة عند خرج 15.0 أمبير مع ترانزستور داخلي من فئة 80. عرضها 45 مم وتستخدم ترتيب مشتت حراري خارجي.

كل شيء في بنية هذه الوحدة مختلف عن وحدات SVM من سلسلة ألفا التي تشاركها أحيانًا في خزانة، وهذه الاختلافات مهمة عند اختيارها أو صيانتها أو استبدالها.

الاختلاف المعماري الأكثر أهمية هو مصدر الطاقة. وحدات SVM من سلسلة ألفا (سلسلة A06B-6079، A06B-6096) تسحب طاقتها التشغيلية من ناقل DC المشترك PSM — تأخذ مدخلاتها عالية الطاقة من سكة DC المنظمة 283-325 فولت التي تولدها وحدة إمداد الطاقة وتوزعها.

وحدة SVU من سلسلة بيتا ذاتية التشغيل: تتصل مباشرة بمصدر التيار المتردد للمنشأة، ولديها مقوم داخلي خاص بها لتوليد تيار DC التشغيلي، وتعمل بشكل مستقل تمامًا عن أي وحدة PSM.

خزانة تحتوي على وحدات SVU من سلسلة بيتا بجانب مضخم مغزل من سلسلة ألفا تحتوي على بنيتين منفصلتين لإمداد الطاقة تتعايشان؛ وحدات SVU تسحب من التيار المتردد، ووحدة SPM تسحب من ناقل DC الخاص بـ PSM.

هذا الاستقلال المعماري هو جزء مما يجعل سلسلة بيتا حلاً فعالاً من حيث التكلفة لتكوينات الآلات التي لا تتطلب أداءً كاملاً من فئة ألفا على كل محور.

آلة أدوات تحتاج فيها محور واحد أو محورين فقط إلى أداء سيرفو معتدل لمهام تحديد المواقع — طاولة دوارة، محرك مبدل أدوات تلقائي، ناقل منصات — يمكنها استخدام وحدات SVU من سلسلة بيتا على تلك المحاور دون الحاجة إلى تحديد حجم PSM لطلب التيار الخاص بها.

يتم تحديد حجم PSM فقط للمحاور التي تسحب منه (وحدات SVM و SPM من سلسلة ألفا).

يتم تخصيص ميزانية لوحدات SVU من سلسلة بيتا بشكل منفصل مقابل دائرة إمداد التيار المتردد.

خرج SVU1-80 المصنف 15.0 أمبير يشغل محرك السيرفو Beta b22/2000 — محرك سلسلة بيتا من فانو بتصنيف عزم دوران من فئة 22.

عند 15 أمبير مستمر، يمكن لهذا المحرك تحمل عزم دوران كبير للمحور لتمريرات القطع المستمرة ويتعامل مع متطلبات التسارع لمحور CNC إنتاجي دون ارتفاع درجة الحرارة أو تحديد التيار المستمر.

المواصفات الرئيسية

مدخل أحادي الطور وثلاثي الطور — لماذا كلاهما مهم

تقبل وحدة SVU1-80 مدخلات تيار متردد أحادي الطور أو ثلاثي الطور. هذه المرونة ليست ميزة ثانوية؛ إنها أحد الأسباب التي صممت من أجلها عائلة SVU من سلسلة بيتا للتطبيقات التي تخدمها.

في أدوات الآلات، من الشائع أن يتم تشغيل المحاور المساعدة أو المحاور الفرعية من خطوط إمداد أحادية الطور داخل الخزانة الكهربائية، بينما تسحب المحاور الرئيسية والمغزل من الدائرة الرئيسية ثلاثية الطور.

قدرة SVU أحادية الطور تعني أنه يمكن خدمة هذه المحاور المساعدة بنفس محرك السيرفو من سلسلة بيتا دون الحاجة إلى لوحة فرعية ثلاثية الطور.

عند 220-240 فولت أحادي الطور، تسحب وحدة SVU1-80 مدخل 27 أمبير. عند 200-240 فولت ثلاثي الطور، يسحب نفس خرج 15 أمبير المقنن 17 أمبير لكل طور. فرق تيار الدخل ليس مفاجئًا — توصيل الطاقة أحادية الطور بنفس الخرج يتطلب تيار خط أعلى.

يجب تحديد حجم أسلاك الخزانة لوحدة SVU1-80 لتناسب أي تكوين مدخل تستخدمه التركيبات؛ أسلاك ودمج 27 أمبير أحادي الطور تختلف عن 17 أمبير ثلاثي الطور، وكلاهما يتجاوز تصنيف خرج الوحدة البالغ 15 أمبير، مما يتطلب حماية مناسبة للدائرة.

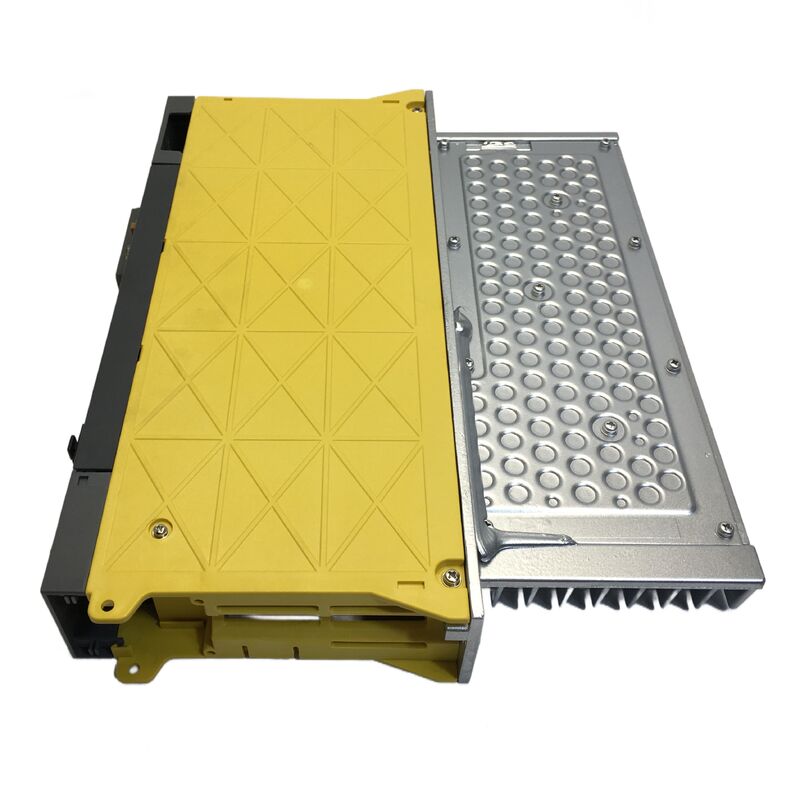

مشتت حراري خارجي 45 مم — متطلبات التركيب المادي

هيكل SVU1-80 بعرض 45 مم هو الشكل المدمج المميز لسلسلة SVU من سلسلة بيتا. يمتد ترتيب المشتت الحراري الخارجي إلى ما وراء واجهة الوحدة الأمامية — في التركيب القياسي للخزانة، تبرز زعانف المشتت الحراري من خلال فتحة في اللوحة الخلفية أو يتم ترتيبها على طول جانب الوحدة.

يجب ضمان تدفق هواء كافٍ عبر زعانف المشتت الحراري. بدون تبريد كافٍ، ترتفع درجة حرارة المشتت الحراري نحو عتبة الحماية الحرارية للوحدة، مما ينتج عنه إنذارات حرارية وفي النهاية إيقاف تشغيل وقائي.

في تخطيطات الخزائن الضيقة، يعد عرض 45 مم ميزة، ولكن يجب أخذ متطلبات تدفق الهواء للمشتت الحراري في الاعتبار في التصميم الحراري لقسم الخزانة حيث يتم تركيب SVU1-80.

وضع SVU1-80 بجوار مكونات أخرى تولد الحرارة دون مراعاة المساهمة الحرارية المجمعة وتدفق الهواء المتاح للخزانة هو خطأ شائع في التركيب يؤدي إلى إيقاف تشغيل حراري مبكر أثناء التشغيل ذي دورة العمل العالية.

اللوحات الداخلية واعتبارات الإصلاح

تحتوي وحدة SVU1-80 على لوحتين رئيسيتين: لوحة الأسلاك A20B-3200-0132 ولوحة التحكم A20B-2100-0184. لا تتوفر أي منهما بشكل منفصل من خلال قنوات التوزيع القياسية. عند حدوث فشل على مستوى اللوحة، يكون الحل هو استبدال الوحدة بالكامل أو إصلاح اللوحة على مستوى المكونات المتخصص.

يوفر عرض التشخيص المكون من 4 مصابيح LED في مقدمة SVU1-80 ترميز إنذار يحدد فئة الخطأ عندما تدخل الوحدة في حالة إنذار.

رموز الإنذار لسلسلة SVU من سلسلة بيتا موثقة في دليل صيانة وحدات السيرفو من سلسلة بيتا من فانو وتختلف عن تلك المستخدمة في عائلة SVM من سلسلة ألفا.

عند تشخيص خطأ في SVU1-80، استخدم مرجع إنذار SVU من سلسلة بيتا، وليس جدول إنذار SVM من سلسلة ألفا — قد يشير نفس نمط LED إلى نوع خطأ مختلف بين عائلتي المنتجات.

SVU من سلسلة بيتا في سلسلة FSSB

يستخدم A06B-6093-H114 اتصال FSSB — ألياف بصرية — للاتصال ببطاقة السيرفو الخاصة بـ CNC، مما يضعه في نفس سلسلة FSSB مثل أي وحدات SVM من سلسلة ألفا في النظام. من منظور CNC، فإن Beta SVU1-80 هو محور على سلسلة FSSB مثل أي محور آخر؛ يتلقى أوامر الموضع ويعيد تغذية السرعة والموضع عبر نفس رابط FSSB الرقمي الذي يتصل بوحدات ألفا.

يختلف بنية الطاقة (ذاتية التشغيل بالتيار المتردد مقابل ناقل DC الخاص بـ PSM) عن CNC.

يجب الحفاظ على كابلات FSSB المصنوعة من الألياف البصرية بين CNC و SVU من سلسلة بيتا نظيفة وغير تالفة.

يمكن أن تنتج موصلات FSSB الملوثة برذاذ سائل التبريد أو جزيئات التصنيع إنذارات اتصال متقطعة يصعب تمييزها عن أعطال المحرك دون عزل الكابل والموصل كخطوة تشخيصية أولى.

أسئلة وأجوبة

س1: وحدة SVU1-80 ذاتية التشغيل من مصدر التيار المتردد. هل هذا يعني أنها يمكن أن تعمل بشكل مستقل تمامًا، دون أي وحدة فانو أخرى في الخزانة؟

دائرة طاقة المحرك الخاصة بوحدة SVU1-80 مستقلة عن PSM — لا تحتاج إلى ناقل DC لتشغيل المحرك. ومع ذلك، يجب أن تكون وحدة تحكم CNC التي تصدر أوامر الموضع إلى SVU1-80 عبر FSSB قيد التشغيل وتعمل.

بالإضافة إلى ذلك، إذا كانت دائرة الأمان الخاصة بالآلة تتطلب أن تكون PSM أو وحدات أخرى سليمة قبل إصدار إشارة تمكين السيرفو لوحدة SVU1-80، فلن تقوم وحدة SVU1-80 بتشغيل المحاور حتى لو كان مصدر طاقتها الخاص موجودًا.

مفهوم التشغيل الذاتي يعني فقط أن SVU1-80 لا تحمل حمولة على ناقل DC الخاص بـ PSM، وليس أنها وحدة مستقلة.

س2: هل يمكن لـ A06B-6093-H114 SVU1-80 استبدال SVU1-40 (A06B-6093-H113) في آلة فشل فيها محرك فئة 40؟

تتمتع وحدة SVU1-80 بتصنيف تيار خرج أعلى (15 أمبير مقابل 12.5 أمبير لوحدة SVU1-40) وترانزستور داخلي أكبر. إذا كان المحرك المتصل في الأصل محركًا من فئة Beta b12/2000 أو ما شابه من فئة 40، فإن تركيب SVU1-80 يشغل نفس المحرك ولكن بتيار أعلى متاح مما صمم له المحرك.

يجب ضبط معلمات السيرفو (حدود التيار، المعلمات الخاصة بالمحرك) للمحرك الفعلي المتصل، وليس الحد الأقصى للمضخم الجديد. إذا تم تحميل معلمات محرك SVU1-40 الأصلية وتم تحديد تيار SVU1-80 الأعلى المتاح بشكل صحيح في مجموعة معلمات السيرفو، يمكن أن يعمل المزيج.

ومع ذلك، فإن الحل الصحيح دائمًا هو مطابقة SVU مع فئة المحرك؛ معلمات SVU1-40 المتوافقة مع المحرك تتجنب أي غموض.

س3: يذكر إدراج المنتج أن هذا مُصنف على أنه SVU-40 و SVU1-80. لماذا التعيينات المختلفة؟

تحمل بعض قوائم المنتجات المبكرة لـ A06B-6093-H114 تعيينات "SVU-40" من اتفاقيات ترقيم أجزاء فانو القديمة، بينما التعيين الحالي الصحيح لفانو للوحدة عند خرج 15 أمبير هو SVU1-80.

الأرقام اللاحقة في تعيين عائلة SVU (SVU1-4، SVU1-12، SVU1-20، SVU1-40، SVU1-80) تتوافق مع رموز فئة التيار، وليس مباشرة مع قيم الأمبير. SVU1-80 لا يعني 80 أمبير — إنها فهرس في السلسلة، مع تيار خرج فعلي 15 أمبير.

من المحتمل أن يشير "40" في بعض القوائم القديمة إلى نظام التسمية الأقدم.

عند الطلب، استخدم رقم الجزء A06B-6093-H114 لتحديد هذه الوحدة بشكل لا لبس فيه.

س4: كيف تتواصل وحدة SVU1-80 مع CNC مقارنة بوحدات SVU القديمة من سلسلة بيتا بواجهة PWM؟

يستخدم A06B-6093-H114 FSSB — ناقل الألياف البصرية التسلسلي الذي تم تقديمه مع جيل 16i/18i من وحدات تحكم CNC. تستخدم وحدات SVU القديمة من سلسلة بيتا (مع واجهة PWM أو I/O link، أرقام فرعية مختلفة لـ A06B-6093) نبضة قطار أو واجهة كهربائية للتواصل مع سلاسل CNC الأقدم.

وحدات SVU التي تعمل بنظام FSSB ليست قابلة للتبديل مع وحدات SVU بواجهة PWM في نفس الآلة؛ تحدد بطاقة CNC نوع الواجهة المطلوبة.

الآلات التي تحتوي على CNCs من فئة 15i، 16i، 18i، أو 21i تستخدم FSSB؛ الآلات التي تحتوي على وحدات تحكم من فئة 0 أو 15 الأقدم قد تستخدم وحدات SVU من سلسلة بيتا بواجهة PWM بأرقام أجزاء مختلفة.

س5: يعرض عرض LED الرباعي لوحدة SVU1-80 نمط إنذار عند التشغيل. ما هي الخطوة التشخيصية الأولى الصحيحة؟

سجل نمط LED الدقيق (أي من مصابيح LED الأربعة مضاءة، وأيها مطفأة، وأيها وامضة) وقارنه بجدول رموز إنذار وحدات السيرفو من سلسلة بيتا من فانو في دليل صيانة A06B-6093.

لا تفترض أن نمط LED يتوافق مع جدول إنذار SVM من سلسلة ألفا — الترميز مختلف.

بمجرد تحديد رمز الإنذار، يصف الدليل حالة الخطأ والمسار التشخيصي الموصى به.

قبل التحقيق في SVU1-80 نفسها، تحقق من اتصال كابل FSSB واتصالات كابل طاقة المحرك؛ تنتج أخطاء اتصال FSSB وأعطال كابل المحرك رموز إنذار لا تشير إلى فشل داخلي للمحرك.
