سائق محرك سيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6096-H102 |

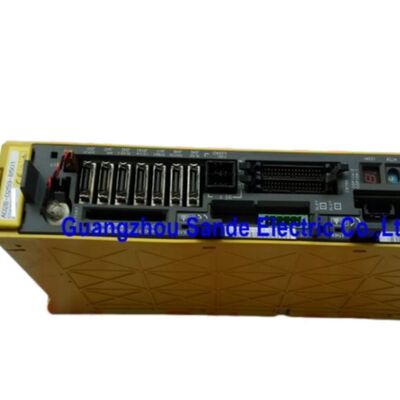

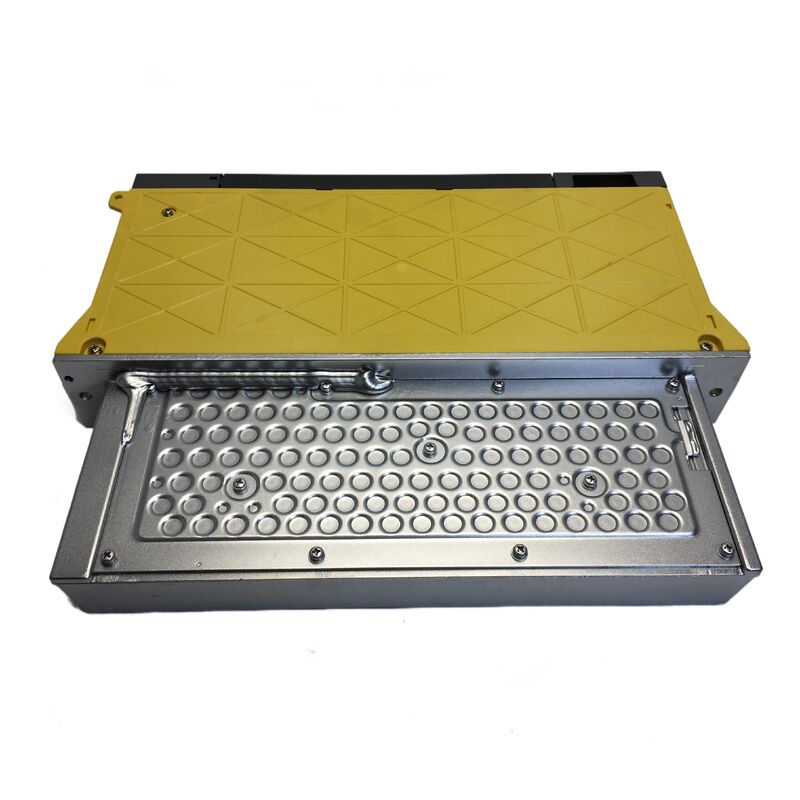

الفانوك A06B-6096-H102هووحدة مكبر للصوت المؤازرة من سلسلة ألفامعينSVM1-20لواجهة فسسب. في قسم طلب سلسلة الإدخال 200-V الخاص بـ FANUC، تم إدراجه كمعيار1-محوروحدة ذات أبعاد خارجية380 × 60 × 172 ملممما يجعلها واحدة من الوحدات أحادية المحور الأكثر إحكاما في العائلة.
يعد هذا التنسيق المضغوط أحد أسباب بقاء هذا النموذج عمليًا في أعمال الاستبدال الميدانية.
إنه صغير بما يكفي لخزائن التحكم المرتبة بإحكام، ولكنه لا يزال ينتمي إلى فئة مكبرات الصوت المؤازرة المحددة بوضوح في تشكيلة FANUC الرسمية. بالنسبة للمشترين وفنيي الصيانة، هذه هي النقطة المهمة: إنه مضخم صوت Alpha/FSSB محدد، وليس محركًا عامًا بغطاء مماثل.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A06B-6096-H102 |
| الشركة المصنعة | فانوك |
| نوع المنتج | وحدة مكبر للصوت المؤازرة |
| مسلسل | ألفا |
| نموذج | SVM1-20 |
| تكوين المحور | 1-المحور |
| واجهة | FSSB |
| سلسلة الإدخال | سلسلة إدخال 200 فولت |
| الأبعاد الخارجية | 380 × 60 × 172 ملم |
| تصنيف الانتاج الحالي | 5.9 الأسلحة |
| الحد الحالي الاسمي | 20 أب |
| مثال للمحركات القابلة للتطبيق | αM2/3000، αM2.5/3000، αC3/2000، αC6/2000، αC12/2000، β3/3000، β6/2000 |
| طريقة التحكم في الدائرة الرئيسية | التحكم في موجة جيبية PWM مع جسر الترانزستور (IGBT). |
في جدول المواصفات الفردية الخاص بـ FANUC،SVM1-20يرتبط بالأمثلة الحركية القابلة للتطبيق مثلαM2/3000، αM2.5/3000، αC3/2000، αC6/2000، αC12/2000، β3/3000، و β6/2000. نفس الجدول يعين أتيار الإخراج المقدر 5.9 أذرعو أالحد الحالي الاسمي من 20 Apلهذه الفئة النموذجية.
تحدد مواصفات SVM الشائعة لـ FANUC أيضًا طريقة التحكمالتحكم في موجة جيبية PWM مع جسر الترانزستور (IGBT)..
وهذا يمنح H102 موقعًا تقنيًا مباشرًا في النطاق. إنه مضخم مؤازر أحادي المحور مكون من 20 فئة مخصص لتطبيقات Alpha/FSSB المطابقة بشكل مناسب، مع تفاصيل مواصفات رسمية كافية لجعله مفيدًا للمراجعة الهندسية دون المبالغة في أي شيء لم يذكره الدليل نفسه.
أقوى حالة استخدام لـ A06B-6096-H102 هي الاستبدال المباشر في نظام FANUC المثبت الذي يستخدم بالفعل نفس عائلة الواجهة وفئة مكبر الصوت.
عندما يكون الهدف هو استعادة تشغيل الماكينة بشكل نظيف، فإن الحفاظ على محاذاة تسمية النموذج الأصلي ونوع الواجهة عادة ما يكون أكثر قيمة من محاولة تكييف وحدة نمطية مختلفة في الخزانة.
لأن هذا هو المحدد رسمياSVM1-20 FSSBالوحدة، وهي مناسبة تمامًا لإصلاح المخزون وإعادة بناء المشاريع وأوامر الخدمة حيث تكون المطابقة الدقيقة لأرقام الأجزاء جزءًا من التحكم في المخاطر.
بالنسبة للمشترين الفنيين، فإن الفئة الحالية الرسمية وأمثلة المحرك تجعل التحقق من صحة H102 أسهل من معادل ما بعد البيع الموصوف بشكل فضفاض.
س1: ما هو A06B-6096-H102 في التسمية الرسمية لـ FANUC؟
تحدد FANUC هذا النموذج على أنهSVM1-20، أوحدة مكبر للصوت ألفا أحادية المحورمعواجهة فسسبفي سلسلة الإدخال 200 فولت. هذه التسمية مهمة لأنها تحدد كلاً من فئة مكبر الصوت وعائلة الاتصالات التي ينتمي إليها.
س2: ما هي الفئة الحالية التي ينتمي إليها SVM1-20؟
في جدول المواصفات الفردية الخاص بـ FANUC،SVM1-20يظهر مع أتيار الإخراج المقدر 5.9 أذرعو أالحد الحالي الاسمي من 20 Ap. بالنسبة لأعمال خدمة الماكينات، فإن ذلك يفصلها بوضوح عن الوحدات الأكبر من فئة 40 و80 فئة في نفس عائلة المنتجات.
س 3: ما هي المحركات المدرجة رسميًا كأمثلة قابلة للتطبيق لهذا الطراز؟
القوائم اليدويةαM2/3000، αM2.5/3000، αC3/2000، αC6/2000، αC12/2000، β3/3000، و β6/2000كمثال المحركات المطبقة ضمن مجموعة SVM1-20.
يعد ذلك مفيدًا للمراجعة الفنية الأولية، خاصة عندما يحتاج المشتري إلى التحقق مما إذا كان مكبر الصوت يقع في فئة المحرك الصحيحة قبل الانتقال إلى الوثائق الخاصة بالجهاز.
س 4: ما سبب أهمية رقم الطلب الدقيق لـ H102؟
لأن جداول ترتيب FANUC تميز نماذج مكبر الصوت حسب الواجهة وفئة الإخراج.A06B-6096-H102هو على وجه التحديدFSSBنسخة منSVM1-20، لذا فإن استخدام رقم الطلب الدقيق يساعد في الحماية من عدم تطابق الواجهة واستكشاف الأخطاء وإصلاحها غير الضرورية أثناء التثبيت.
س5: ما الذي يجب التحقق منه قبل استبدال مكبر الصوت هذا؟
يجب أن يتحقق فريق الخدمة من رقم الطلب المثبت، وواجهة النظام، وإقران المحرك المقصود، ومساحة الخزانة المتاحة للاستبدال.
تحذر FANUC أيضًا المستخدمين من التأكد من أن مجموعة المحرك ومكبر الصوت مناسبة وأنه تم تحديد المعلمات الصالحة، لأن عدم التطابق يمكن أن يمنع التشغيل العادي وقد يؤدي إلى تلف الوحدة.
