سائق محرك سيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6096-H104 |

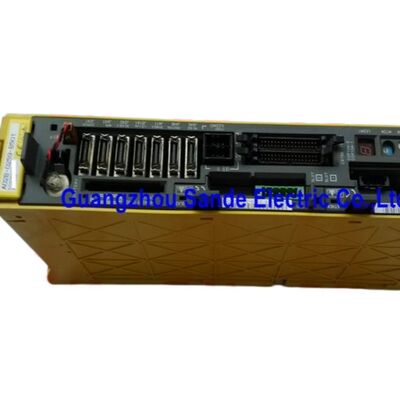

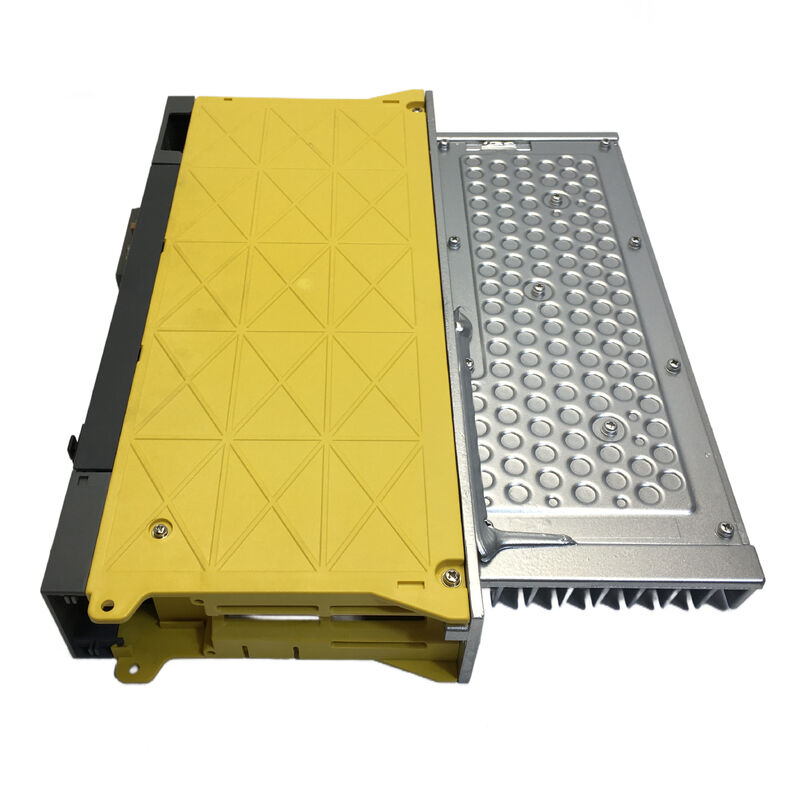

الفانوك A06B-6096-H104هووحدة مكبر للصوت المؤازرة من سلسلة ألفاالمدرجة رسميا باسمSVM1-40Lمعواجهة فسسب. في معلومات الطلب الخاصة بـ FANUC لسلسلة الإدخال 200 فولت، يظهر هذا النموذج كمضخم قياسي أحادي المحور بأبعاد خارجية تبلغ380 × 60 × 307 ملم.
هذا يخبرك بأمرين على الفور. أولاً، إنها وحدة أحادية المحور، مما يجعلها مناسبة لتصميمات الماكينات حيث يتم تخصيص مضخم واحد لقناة مؤازرة واحدة.
ثانيًا، تقع في الإطار الأكبر سعة 40 لترًا ضمن عائلة SVM1، لذا فهي ليست أصغر وحدة في النطاق ويجب اختيارها لمطابقة النموذج الفعلي، وليس من خلال المظهر وحده.
| المعلمة | قيمة |
|---|---|
| رقم الجزء | A06B-6096-H104 |
| الشركة المصنعة | فانوك |
| نوع المنتج | وحدة مكبر للصوت المؤازرة |
| مسلسل | ألفا |
| نموذج | SVM1-40L |
| تكوين المحور | 1-المحور |
| واجهة | FSSB |
| سلسلة الإدخال | سلسلة إدخال 200 فولت |
| الأبعاد الخارجية | 380 × 60 × 307 ملم |
| تصنيف الانتاج الحالي | 12.5 الأسلحة |
| الحد الحالي الاسمي | 40 أب |
| مثال للمحركات القابلة للتطبيق | α3/3000، α6/2000، α12/2000، α22/1500، αC22/1500 |
| طريقة التحكم في الدائرة الرئيسية | التحكم في موجة جيبية PWM مع جسر الترانزستور (IGBT). |
في جدول المواصفات الفردية الخاص بـ FANUC،SVM1-40Lيرتبط بالأمثلة الحركية القابلة للتطبيق بما في ذلكα3/3000، α6/2000، α12/2000، α22/1500، و αC22/1500.
نفس الجدول يعطيتيار الإخراج المقدر 12.5 ذراعو أالحد الحالي الاسمي من 40 Apلهذه الفئة النموذجية. يسرد FANUC أيضًا طريقة التحكم الشائعة في SVM مثلالتحكم في موجة جيبية PWM مع جسر الترانزستور (IGBT)..
من منظور صفحة المنتج، فإن ذلك يجعل وضع H104 أسهل بأمانة. إنه ليس مجرد "مضخم مؤازر" ؛ إنها وحدة ألفا محددة أحادية المحور في فئة 40L، مصممة لتطبيقات CNC المؤازرة حيث تكون القدرة الحالية التي يمكن التنبؤ بها والاقتران الصحيح للنظام مهمًا. عادةً ما يقوم المشترون الذين ينظرون إلى هذا الجزء بحل متطلبات حقيقية من جانب الآلة، وليس تصفح كتالوج مجرد.
يعمل A06B-6096-H104 بشكل أفضل كبديل دقيق في نظام مؤازر FANUC المصمم بالفعل حولFSSBبنيان.
عندما يتم بناء آلة حول بنية الاتصال هذه، فإن الهدف العملي ليس استبدال "شيء قريب". الهدف هو ملاءمة فئة مكبر الصوت الصحيحة، والحفاظ على تصميم التحكم الأصلي، وإعادة المحور إلى التشغيل المستقر دون الحاجة إلى إعادة توصيل الأسلاك أو ارتباك المعلمات.
بالنسبة للمشتريات الفنية، فإن قيمة هذا النموذج تكمن في الوضوح. يحدد دليل FANUC الإطار ونوع الواجهة وفئة تيار الإخراج وأمثلة للمحركات القابلة للتطبيق. وهذا يمنح المهندسين معلومات كافية للتحقق مما إذا كان مكبر الصوت المثبت والهدف البديل ينتميان بالفعل إلى نفس العائلة الكهربائية.
س1: ما هو التصنيف الرسمي للنموذج A06B-6096-H104؟
قوائم فانوكA06B-6096-H104مثلSVM1-40L، مما يعني أنه أوحدة مضخم مؤازر أحادية المحورفي سلسلة ألفا باستخدامواجهة فسسب. هذا التعيين هو النقطة المرجعية الرئيسية لمطابقة الجزء أثناء الخدمة أو الاستبدال.
Q2: ما فئة الإخراج التي ينتمي إليها مكبر الصوت هذا ؟
وفقًا لجدول المواصفات الفردية الخاص بـ FANUC،SVM1-40Lتم تعيين أتيار الإخراج المقدر 12.5 ذراعو أالحد الحالي الاسمي من 40 Ap.
من الناحية الصناعية، فإن ذلك يضعها في مجموعة مكبرات الصوت أحادية المحور ذات 40 فئة بدلاً من الوحدات الأصغر المكونة من 20 فئة.
Q3: ما هي المحركات الموضحة رسميًا مع SVM1-40L في الدليل؟
يسرد دليل FANUC أمثلة للمحركات القابلة للتطبيق بما في ذلكα3/3000، α6/2000، α12/2000، α22/1500، و αC22/1500.
هذا لا يعني أن كل قرار يتعلق بالتطبيق يجب أن يتم اتخاذه من قائمة قصيرة فقط، ولكنه يوضح فئة المحرك المقصودة ويمنح المشترين نقطة انطلاق قوية لمراجعة التوافق.
س 4: ما أهمية واجهة FSSB عند شراء هذا الطراز؟
لأن FANUC تفصل أرقام طلب مكبر الصوت حسب عائلة الواجهة في قسم الطلب الرسمي.
A06B-6096-H104هو على وجه التحديدواجهة FSSBالإصدار، لذا فإن استخدام الجزء المطابق تمامًا للواجهة يساعد في تجنب مشكلات التثبيت ويحافظ على طريقة الاتصال التي تم تصميم CNC لاستخدامها.
س5: ما الذي يجب على فريق الصيانة التحقق منه قبل تركيب جهاز H104 البديل؟
يجب عليهم التأكد من رقم الطلب المثبت، ونوع واجهة CNC، وإقران المحرك المقصود، والملاءمة المادية للخزانة.
تحذر FANUC أيضًا المستخدمين من التأكد من أن مجموعة المحرك/مضخم الصوت مناسبة وأنه تم تعيين المعلمات الصالحة، لأن المجموعات غير الصحيحة يمكن أن توقف النظام عن العمل بشكل طبيعي ويمكن أن تلحق الضرر بمكبر الصوت.
