سائق محرك سيرفو
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6096-H203 |

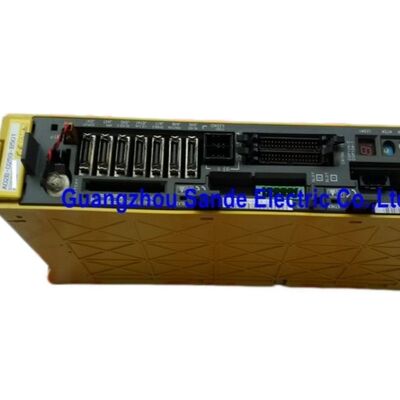

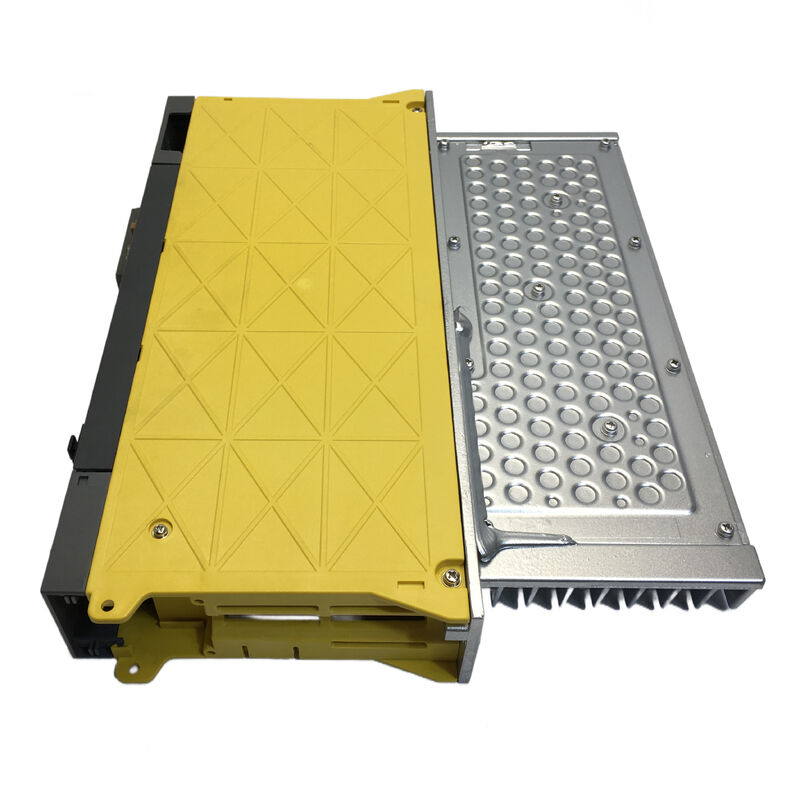

إن A06B-6096-H203 هي وحدة مضخم سيرفو مزدوجة المحور من نوع Alpha تم تحديدها باسم SVM2-20/20. تصف قوائم الاستبدال العامة باستمرار بأنها محرك سيرفو Alpha ثنائي المحور ضمن عائلة A06B-6096، وتربطها عدة مصادر صراحةً بسياق اتصال FSSB.
هذا يجعلها وحدة سيرفو FANUC مزدوجة المحور محددة بوضوح بدلاً من مضخم عام يباع فقط حسب فئة الجهد أو التيار.
في أعمال الخدمة العملية، يُستخدم هذا الطراز بشكل شائع حيث يحتاج بناة الآلات أو فرق الصيانة إلى الحفاظ على تخطيط خزانة FANUC الحالي دون تغيير.
تشير المراجع العامة إلى أنه يُستخدم عادةً مع 15i، 16i، 18i، 20i، 21i وبعض بيئات التحكم ذات الصلة، مما يساعد على وضعه في الجيل الأحدث من أنظمة Alpha/FSSB المثبتة بدلاً من الهياكل القديمة غير FSSB.
الملف الكهربائي لهذه الوحدة موثق جيدًا أيضًا في القنوات العامة.
تُظهر القوائم عادةً 283-325 VDC مدخل مقنن، 2.5 كيلو واط سياق الإدخال، 230 فولت أقصى خرج، و 5.9 أمبير تيار مقنن على كلا المحورين L و M.
تضع هذه القيمها كوحدة سيرفو Alpha ثنائية المحور متناظرة ذات سعة أصغر، وهو أمر مفيد عند تمييزها عن أفراد العائلة الأكبر 20/40 أو 40/40.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A06B-6096-H203 |
| نوع المنتج | وحدة مضخم سيرفو |
| السلسلة | Alpha |
| تسمية الطراز | SVM2-20/20 |
| تكوين المحور | محورين |
| سياق الواجهة | FSSB |
| المدخل المقنن | 283-325 VDC |
| سياق الطاقة | 2.5 كيلو واط |
| أقصى جهد خرج | 230 فولت |
| تيار الخرج المقنن | المحور L 5.9 أمبير / المحور M 5.9 أمبير |
| سياق التحكم النموذجي | 15i، 16i، 18i، 20i، 21i وبيئات FANUC ذات الصلة |
واحدة من أكثر التفاصيل الفنية فائدة حول A06B-6096-H203 هي سياق FSSB الخاص بها. في أعمال الاستبدال الحقيقية، هذا مهم لأن بنية الاتصال يمكن أن تكون بنفس أهمية فئة الجهد أو عدد المحاور.
من الأسهل بكثير مطابقة محرك ينتمي إلى بيئة Alpha الصحيحة القائمة على FSSB بشكل صحيح مقارنة بمحرك يوصف فقط بأنه "مضخم سيرفو مزدوج المحور".
تسمية SVM2-20/20 مهمة بنفس القدر لأنها تؤكد أن كلا المحورين في نفس فئة التيار. بالنسبة لفرق الخدمة، يمنح هذا المنتج هوية فنية أوضح ويساعد على فصله عن مضخمات ثنائية المحور ذات السعة المختلطة التي قد يتم الخلط بينها وبينه في الميدان.
س 1: ما هو نوع المنتج A06B-6096-H203؟
إنها وحدة مضخم سيرفو مزدوجة المحور من نوع FANUC Alpha تم تحديدها باسم SVM2-20/20. في استخدام CNC العملي، تقوم بتشغيل محورين سيرفو من وحدة مضخم واحدة ويتم استخدامها عادةً لدعم أو استعادة نظام حركة FANUC مثبت.
س 2: لماذا تسمية SVM2-20/20 مهمة؟
إنها تحدد موقع الوحدة الدقيق داخل نطاق سيرفو Alpha مزدوج المحور. بالنسبة لأعمال الاستبدال، هذا مهم لأن الآلة الأصلية قد تم تصميمها حول فئة المضخم الدقيقة هذه، واستخدام العائلة الصحيحة يساعد في الحفاظ على كل من تخطيط الخزانة وسلوك المحرك.
س 3: ماذا يعني مرجع FSSB عمليًا؟
يعني أن المضخم ينتمي إلى بيئة اتصال السيرفو التسلسلي من FANUC بدلاً من هيكل محرك مستقل بسيط.
في أعمال الخدمة، هذا مفيد لأن مطابقة بنية الاتصال يمكن أن تكون بنفس أهمية مطابقة الفئة الكهربائية للمضخم.
س 4: هل قيم 2.5 كيلو واط و 5.9 أمبير مفيدة للمطابقة؟
نعم. إنها تضع الوحدة في قسم السعة الأصغر من عائلة SVM2 وتساعد على فصلها عن مضخمات Alpha ذات التيار الأعلى.
بالنسبة لمهندسي الصيانة، توفر هذه الأرقام فحصًا فنيًا سريعًا مقابل الوحدة المثبتة عندما يكون الهدف هو الاستبدال الدقيق بدلاً من الاستبدال العام.
س 5: ما الذي يجب على المشترين التحقق منه قبل الطلب؟
يجب على المشترين التحقق من رقم القطعة الدقيق، وتسمية SVM2-20/20، وسياق FSSB، وهيكل المحورين، وبيئة تحكم FANUC الأصلية المستخدمة على الآلة.
بالنسبة لوحدات سيرفو Alpha، فإن المطابقة المعمارية الصحيحة عادة ما تكون أكثر أهمية من التداخل الواسع في الميزات.
