| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6096-H205 |

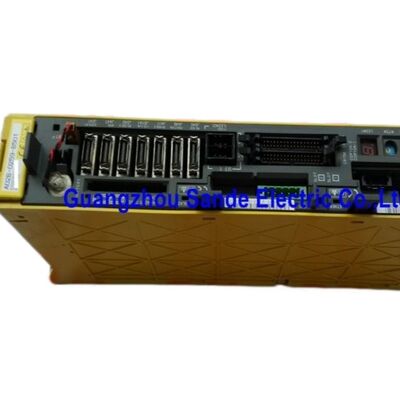

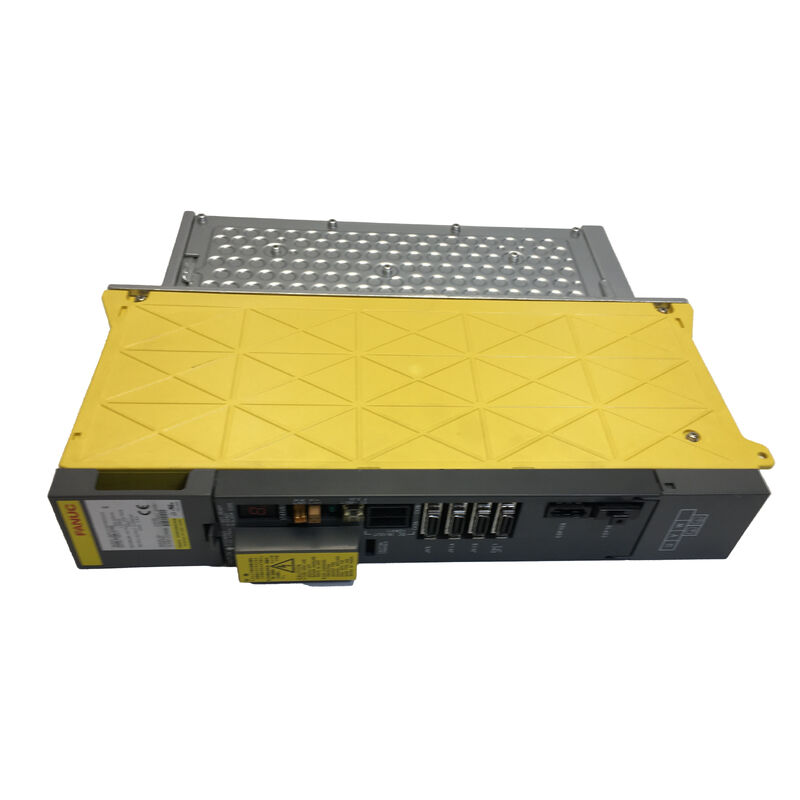

إن FANUC A06B-6096-H205 هي وحدة مضخم سيرفو ثنائية المحاور من سلسلة Alpha، ويتم تحديدها في دليل وصف FANUC باسم SVM2-20/40 لواجهة واجهة FSSB . في قسم الطلبات الرسمي لسلسلة الإدخال 200 فولت، يتم إدراجها كوحدة قياسية بأبعاد خارجية تبلغ 380 × 60 × 307 مم، مما يضعها في فئة المضخمات متعددة المحاور المدمجة المستخدمة حيث تكون مساحة الخزانة والتكامل السلس للمحاور مهمين.
هذا هو النوع من الوحدات التي يبحث عنها المشترون عادةً عندما لا يكون الجهاز بحاجة إلى تحديث شامل، بل إلى استبدال صحيح مطابق تمامًا، يتناسب مع بنية المحرك الأصلية.
من الناحية العملية للخدمة، هذا أهم من اللغة العامة "عالية الأداء".
تستعيد وحدة SVM2 الصحيحة بنية المحور المقصودة، وتحافظ على توافق الأسلاك ومنطق الواجهة مع النظام الأصلي، وتقلل من خطر تحويل استبدال الأجزاء إلى مشكلة في التشغيل.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A06B-6096-H205 |
| الشركة المصنعة | FANUC |
| نوع المنتج | وحدة مضخم سيرفو |
| السلسلة | Alpha |
| الموديل | SVM2-20/40 |
| تكوين المحاور | محورين |
| الواجهة | FSSB |
| سلسلة الإدخال | سلسلة إدخال 200 فولت |
| الأبعاد الخارجية | 380 × 60 × 307 مم |
| مثال على تركيبة المحركات المطبقة | αC12/2000 + αC22/1500 |
| طريقة التحكم في الدائرة الرئيسية | تحكم PWM بموجة جيبية مع جسر ترانزستور (IGBT) |
تجمع أدلة FANUC SVM2-20/40 تحت جدول مواصفات وحدات السيرفو الفردية في سلسلة الإدخال 200 فولت، واتفاقية التسمية متسقة مع ترتيب ثنائي المحاور بسعة مختلطة.
في نفس مجموعة الأدلة، يظهر جدول تبديد الحرارة A06B-6096-H205 مع مثال للاقتران بمحركات αC12/2000 و αC22/1500، وهو أمر مفيد لفهم فئة تركيبة المحاور المقصودة التي يدعمها هذا المضخم.
تذكر FANUC أيضًا، كمواصفات شائعة لوحدات SVM، أن طريقة التحكم في الدائرة الرئيسية هي تحكم PWM بموجة جيبية مع جسر ترانزستور (IGBT).
ما يجعل هذا الموديل ذا قيمة تجارية ليس فقط لأنه ثنائي المحاور، بل لأنه يجمع بين فئتين مختلفتين من السيرفو في بصمة وحدة واحدة.
هذا غالبًا ما يكون بالضبط ما تحتاجه منصات آلات FANUC القديمة: جسم مضخم واحد، قناتا سيرفو منسقتان، وتصميم خزانة مصمم بالفعل حول هذا التنسيق. بالنسبة لفرق الصيانة، يعني ذلك تخطيطًا أسرع للاستبدال وتقليل المفاجآت أثناء التركيب.
بالنسبة للمستخدمين الصناعيين، فإن نقطة القرار الحقيقية هي التوافق. لا يمكن استبدال مضخم ثنائي المحاور ببساطة لأن وحدة أخرى تبدو متشابهة أو لها نفس بادئة العائلة. تؤكد أدلة FANUC الخاصة على اختيار مضخم مناسب للواجهة بين CNC ووحدة SVM، وهو أمر مهم بشكل خاص هنا لأن A06B-6096-H205 هو إصدار FSSB من عائلة الوحدات.
في آلة عاملة، يتم اختيار هذا المضخم عادةً بواسطة الفنيين ومشترين قطع الغيار الذين يحتاجون إلى الحفاظ على توزيع المحاور الأصلي وتجنب تغيير طوبولوجيا التحكم الحالية.
هذا يجعله مناسبًا لمخزونات الإصلاح، ومشاريع إعادة بناء الآلات، وبيئات الإنتاج حيث تكون تكلفة التوقف عن العمل أعلى بكثير من تكلفة الحصول على الموديل الدقيق.
س1: ما هو بالضبط A06B-6096-H205 في نطاق FANUC؟
إنها وحدة مضخم سيرفو ثنائية المحاور من سلسلة Alpha مدرجة بواسطة FANUC باسم SVM2-20/40 مع واجهة FSSB في سلسلة الإدخال 200 فولت.
هذا التعيين الرسمي مهم لأنه يخبرك أن هذه ليست وحدة مضخم أحادية المحور عامة، بل وحدة ثنائية المحاور مختلطة مخصصة لتناسب بنية اتصال محرك و CNC محددة.
س2: لماذا يعتبر تعيين "20/40" مهمًا؟
في تخطيط مواصفات FANUC، SVM2-20/40 يظهر في جداول المواصفات الفردية المجمعة بطريقة تتوافق مع تنسيق ثنائي المحاور بسعة مختلطة، ويعطي جدول تبديد الحرارة مثالًا رسميًا للاقتران بين αC12/2000 و αC22/1500 لرقم الطلب هذا بالضبط.
بالنسبة للمهندس أو المشتري، هذا أكثر فائدة من ملصق المبيعات لأنه يوضح أن الوحدة تنتمي إلى فئة ثنائية المحاور بسعات قنوات مختلفة بدلاً من مخرجين متطابقين.
س3: هل هذه الوحدة مخصصة لأنظمة FSSB فقط؟
نعم، بناءً على قسم طلبات FANUC، A06B-6096-H205 هو إصدار واجهة FSSB من SVM2-20/40.
هذا مهم أثناء الاستبدال لأن أرقام طلبات سلسلة 6096 منفصلة عن متغيرات الواجهة الأخرى في الدليل، لذلك يجب مطابقة عائلة الواجهة الصحيحة قبل الشراء أو التركيب.
س4: ما الذي يجب التحقق منه قبل استبدال A06B-6096-H205؟
يجب التحقق أولاً من رقم القطعة المثبت، ونوع الواجهة، وترتيب المحاور الأصلي للجهاز، ومساحة الخزانة. تلاحظ FANUC أيضًا أنه يجب على المستخدمين التأكد من أن تركيبة المحرك/المضخم مناسبة وأن المعلمات الصالحة محددة، لأن عدم التطابق يمكن أن يمنع التشغيل الطبيعي وقد يتلف المضخم.
س5: لماذا هذا الموديل مفيد في صيانة CNC القديمة؟
لأنه يسمح للجهاز بالاحتفاظ ببنية المضخم ثنائية المحاور الأصلية دون إعادة تصميم الخزانة أو تغيير واجهة الاتصال.
في أعمال الصيانة الفعلية، يعني هذا غالبًا استعادة أسرع، وتقليل الأسلاك، وفرصة أقل للأعطال الثانوية بعد التركيب، خاصة على الأجهزة المبنية حول طوبولوجيا السيرفو FSSB الأصلية.
