| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6117-H105 |

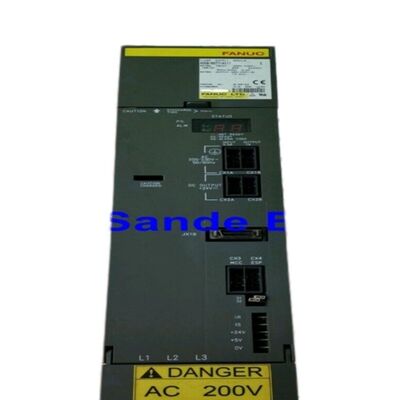

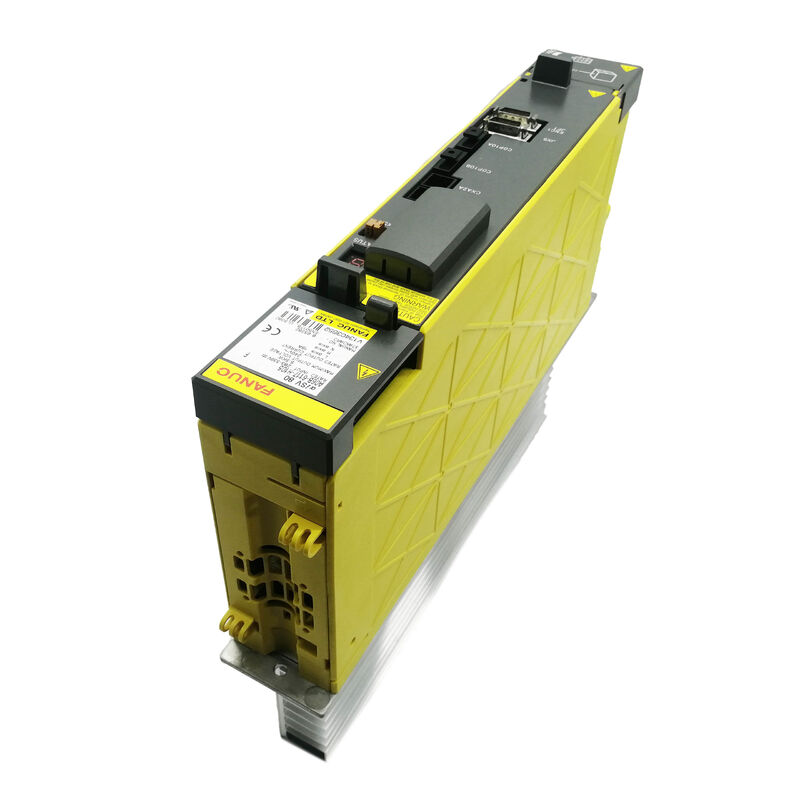

الـ Fanuc A06B-6117-H105 هي AiSV-80، وهي وحدة مضخم سيرفو أحادية المحور من سلسلة Alpha i عالية الجهد (HV) مصنفة بتيار خرج مستمر 19 أمبير من مدخل تيار مستمر 5.5 كيلو واط / 283-339 فولت. سلسلة A06B-6117 هي الإصدار الخاص بالبنية التحتية 400 فولت من عائلة وحدات سيرفو αi (Alpha i) من Fanuc.
الميزة الهندسية الأساسية لسلسلة HV تنطبق على تصنيفات طاقة المحركات العالية: توفير نفس قوة الخرج الميكانيكي عند جهد تغذية 400 فولت بدلاً من 200 فولت يقلل من طلب التيار من مصدر التيار المتردد الوارد وتوزيع القضبان - مما يقلل من مقاطع عرض الكابلات، وأحجام الموصلات، وخسائر التوزيع I²R.
HRV3 (High Response Vector 3) هو الجيل الثالث من خوارزمية Fanuc لتنظيم التيار عالي السرعة، مما يقلل من وقت دورة حلقة تيار السيرفو ويحسن الجودة الجيبية لشكل موجة تيار الخرج. لعمليات التشكيل الدقيق - خاصة الاستيفاء الدائري، وتتبع الزوايا، وتصنيع القوالب عالية السرعة - فإن التنظيم الأكثر إحكامًا للتيار في HRV3 يقلل من تموج عزم الدوران عند عمود المحرك، مما يترجم مباشرة إلى تقليل تموج السرعة في حركة المحور وجودة سطح أفضل على المكون المصنع.
| المعلمة | القيمة |
|---|---|
| طراز الوحدة | AiSV-80 (αiSV-80) |
| خوارزمية التحكم | HRV3 |
| الواجهة | FSSB (الألياف البصرية) |
| المحاور | أحادي (قناة L) |
| المدخل المقنن | 283-339 فولت تيار مستمر، 5.5 كيلو واط |
| أقصى جهد خرج | 240 فولت تيار متردد |
| تيار الخرج المقنن | 19 أمبير |
| سلسلة الجهد | HV (بنية تحتية 400 فولت) |
| مصدر الطاقة | Alpha i HV PSM |
| وحدات التحكم المتوافقة | FANUC 30i/31i/32i, 15i/16i/18i |
توجد سلسلة A06B-6117 لأن ليس كل المواقع الصناعية تعمل على 200 فولت ثلاثي الطور. في المناطق التي يكون فيها 380-480 فولت ثلاثي الطور هو البنية التحتية القياسية للمصنع، يتطلب توصيل نظام Alpha i قياسي 200 فولت محول خفض.
تزيل سلسلة HV هذا المحول: يتصل Alpha i HV PSM مباشرة بمصدر 400 فولت، وجميع وحدات A06B-6117 HV SVM تسحب من ناقل التيار المستمر HV الناتج. المحركات المتصلة بوحدات سيرفو HV هي متغيرات مصنفة بـ HV من عائلة محركات سيرفو Alpha i من Fanuc، مع ملفات مصنفة بـ 400 فولت.
هذه البنية تعني أنه لا يمكن استبدال A06B-6117-H105 بـ A06B-6114-H105 قياسي (سلسلة 200 فولت) أو العكس - تسحب سلسلتا HV والقياسية من مستويات جهد ناقل تيار مستمر مختلفة.
يتم تمكين خوارزمية HRV3 على مستوى وحدة التحكم CNC من خلال خيار برنامج سيرفو. عندما تكون وحدة التحكم 30i أو 31i مزودة بـ HRV3، فإنها تستخدم قدرة تنظيم التيار ذات النطاق الترددي الأعلى لوحدة A06B-6117-H105 لتشغيل حلقة تيار السيرفو في وقت دورة أقصر من HRV1 أو HRV2.
التأثير العملي على أداة الآلة يكون مرئيًا في التشكيل عالي السرعة: تقريب الزوايا أثناء انتقالات التسارع/التباطؤ يكون أكثر إحكامًا، ودقة الاستيفاء الدائري أعلى عند معدلات تغذية مرتفعة، وتشطيب السطح على مسارات التشكيل المستمرة يكون أكثر سلاسة.
