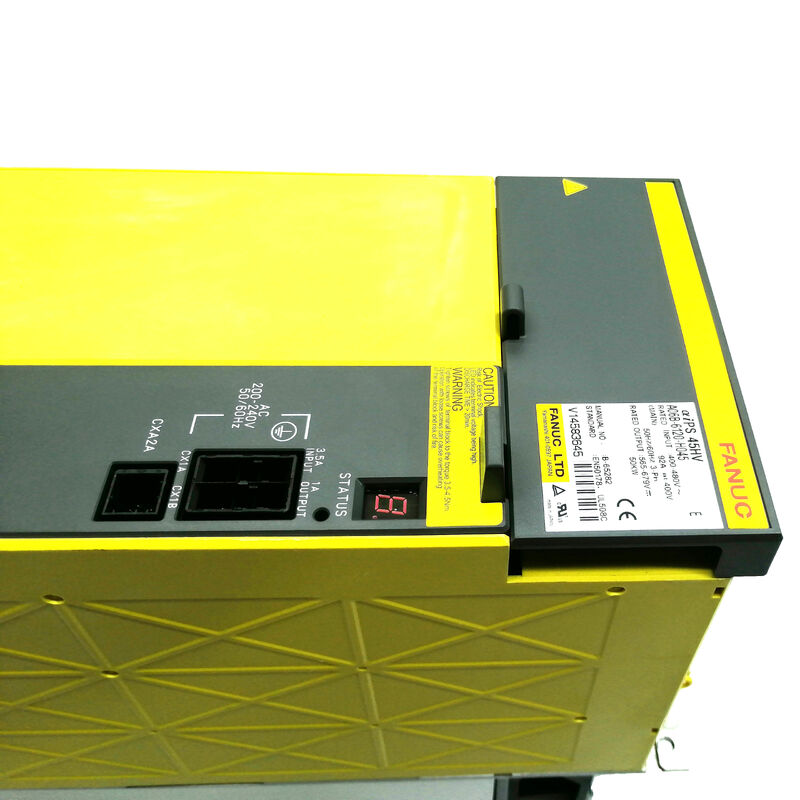

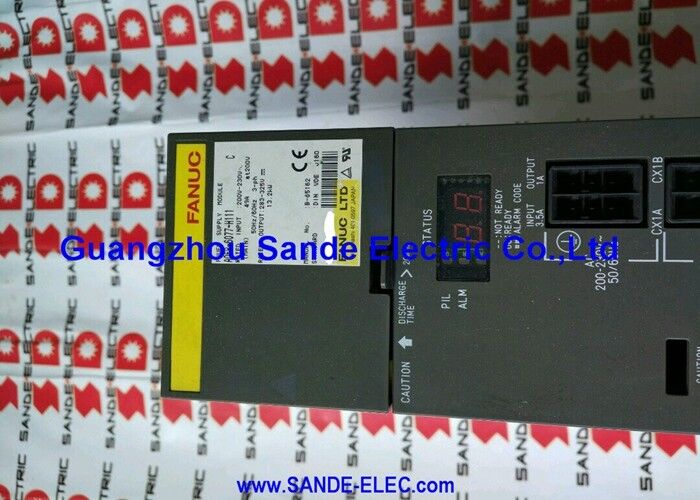

A06B-6120-H045 وحدة إمدادات الطاقة Fanuc A06B6120H045 AO6B-6I2O-HO45

فانوک A06B-6120-H045 | مزود طاقة ألفا i HV PSM-45HVi — هيكل 150 مم، ترانزستورات 1200 فولت، 50 كيلو واط، مدخل 400-480 فولت، لوحة دوائر مطبوعة للأسلاك A16B-2203-0637، تشخيص مروحة AL-A / AL-2

نظرة عامة

الـ فانوک A06B-6120-H045 هو وحدة 50 كيلو واط في الجيل الأول من عائلة مزودات الطاقة ألفا i HV (الجهد العالي) من فانوک — سلسلة A06B-6120 التي تأخذ 400-480 فولت ثلاثية الطور مباشرة من إمداد المنشأة وتحولها إلى ناقل DC مرتفع بقيمة 565-679 فولت الذي تعتمد عليه مضخمات ألفا i servo و spindle ذات التصنيف HV.

هيكلها بعرض 150 مم هو المعرف المادي الذي يميزها في الخزانة الكهربائية: أضيق من أكبر فئات PSM في سلسلة 200 فولت، ولكنها أعرض بكثير من وحدات 90 مم أو 60 مم، مما يعكس متطلبات تبديد الحرارة ومساحة المكونات لتصميم 50 كيلو واط، 92 أمبير يعمل مع ترانزستورات مصنفة بـ 1200 فولت.

تصنيف الترانزستور 1200 فولت ليس عشوائيًا.

يتأرجح ناقل DC الذي تنتجه هذه الوحدة بين 565 فولت عند الحد الأدنى و 679 فولت أثناء التشغيل العادي، مع ذروات عابرة فوق هذا أثناء أحداث التجديد النشط. يجب أن يكون لدى الترانزستورات التي تقوم بالتبديل على هذا الناقل تصنيفات جهد حجب أعلى بشكل مريح من جهد الناقل الأقصى — يوفر تصنيف 1200 فولت هامش التخفيض اللازم.

هذا هو أحد أوضح الاختلافات الهندسية بين عائلة 200 فولت aiPS (A06B-6110) وعائلة HV (A06B-6120): ترانزستورات HV هي مواصفات مختلفة تمامًا، تم اختيارها لجهد الناقل المرتفع بدلاً من مجرد توسيعها من تصميم 200 فولت.

تحمل لوحة الدوائر المطبوعة للأسلاك داخل A06B-6120-H045 رقم جزء فانوک A16B-2203-0637.

تتعامل هذه اللوحة مع وظائف الواجهة بين الدوائر الداخلية للوحدة وتوصيلات الطاقة للإمداد الخارجي وناقل DC. مثل تجميعات لوحات PSM ألفا i الأخرى، فهي غير متوفرة كقطعة غيار مستقلة عبر القنوات القياسية — استبدال الوحدة أو إصلاح اللوحة المتخصص هما مسارات الخدمة عند تشخيص خطأ على مستوى اللوحة.

المواصفات الرئيسية

هيكل 150 مم — تخطيط الخزانة والملاءمة الميكانيكية

يضع عرض 150 مم وحدة PSM-45HVi في نفس فئة الهيكل مثل العديد من الوحدات متوسطة المدى في عائلة ألفا i 200 فولت. في رف محرك HV، تحيط بوحدة PSM-45HVi وحدات ألفا i HV SVM و SPM على جانب ناقل DC الخاص بها، ومفاعل التيار المتردد وتوصيلات الإمداد على الجانب الآخر.

يتبع التخطيط الميكانيكي نفس ترتيب قضبان التوصيل مثل سلسلة 200 فولت — توصيلات قضبان التوصيل العلوية والسفلية لرابط DC، وموصلات جانبية لطاقة التحكم وإشارات الإنذار.

آلة مصممة أصلاً لوحدة PSM-45HVi سيكون لديها فتحة خزانة مقاس 150 مم؛ تركيب وحدة بعرض مختلف سيتطلب تعديلًا ماديًا لترتيب التركيب.

بالنسبة لمصنعي الآلات الذين يبحثون عن وحدة PSM-45HVi لبناء جديد، فإن التنسيق القياسي 150 مم يعني أن الوحدة تتكامل مع رفوف المحركات باستخدام نفس أجهزة التركيب وتجميعات قضبان التوصيل التي حددتها فانوک لعائلة HV.

بالنسبة لمهندسي الصيانة الذين يبحثون عن بديل، فإن تنسيق 150 مم هو معلمة تحقق مفيدة — تأكد من أن الوحدة البديلة هي طراز 150 مم قبل الطلب، حيث أن عائلة A06B-6120 تشمل فئات طاقة متعددة بعروض هياكل مختلفة.

ناقل DC 565-679 فولت — لماذا هذه الفولتيات

يحتوي إمداد 400 فولت تيار متردد ثلاثي الطور على جهد ذروة خط إلى خط يبلغ حوالي 566 فولت (400 × √2). يقوم جسر الصمام الثنائي ثلاثي الطور في مقوم الإدخال لوحدة PSM-45HVi بشحن مكثفات ناقل DC إلى هذه القيمة القصوى عند عدم التحميل — ومن هنا يأتي الحد الأدنى 565 فولت لنطاق الخرج المنظم.

تحت تنظيم الجهد للطرف الأمامي النشط، يتم الاحتفاظ بالناقل ضمن 565-679 فولت أثناء التشغيل العادي. يمثل الحد الأعلى أقصى جهد ناقل مسموح به قبل أن يتدخل دائرة الحماية من الجهد الزائد (AL-7).

أثناء التباطؤ السريع للمحرك — محرك بقوة 22 كيلو واط من 6000 دورة في الدقيقة إلى الصفر في أقل من ثانيتين، على سبيل المثال — يعمل المحرك كمولد، ويدفع التيار مرة أخرى نحو الناقل. يقوم الطرف الأمامي النشط بعكس هذه الطاقة مرة أخرى إلى إمداد 400 فولت بدلاً من السماح لجهد الناقل بالارتفاع إلى AL-7.

فعالية هذا التجديد النشط هي سبب تحديد PSM-45HVi للآلات الكبيرة ذات المحركات ذات القصور الذاتي العالي؛ بدونها، ستتطلب الطاقة المتجددة من تباطؤ محرك ثقيل مقاومة تفريغ كبيرة جدًا، وسيكون حمل حرارة الخزانة أثناء دورة التسارعات والتباطؤات المتكررة للمحرك شديدًا.

إنذارات المروحة: AL-2 و AL-A في سياق نظام HV

تستخدم وحدة PSM-45HVi نفس بنية المروحة المزدوجة مثل عائلة PSM ألفا i 200 فولت، وفصل الإنذار بين AL-2 (مروحة داخلية) و AL-A (مروحة المشتت الحراري الخارجية) يحمل إلحاحًا أكبر عند خرج 50 كيلو واط منه عند مستويات طاقة أقل.

عند 50 كيلو واط، تكون الحرارة المتولدة في وحدات الترانزستور 1200 فولت تحت الحمل المقنن كبيرة.

مروحة المشتت الحراري الخارجية (A90L-0001-0509) هي الآلية الأساسية لإزالة هذه الحرارة — فهي تدفع الهواء المحيط عبر كتلة المشتت الحراري ذات الزعانف حيث يتم تركيب الترانزستورات. إذا توقفت هذه المروحة (AL-A)، ترتفع درجة حرارة المشتت الحراري بسرعة. تعتمد السرعة على الحمل: عند خرج 50 كيلو واط في قطع إنتاجي، يكون معدل ارتفاع درجة الحرارة بدون المروحة أسرع بكثير منه عند الحمل الجزئي.

يتم استهلاك الهامش بين درجة الحرارة المحيطة وعتبة حماية AL-3 (ارتفاع درجة حرارة المشتت الحراري) في دقائق بدلاً من ساعات. لذلك، فإن AL-A على وحدة PSM-45HVi في الإنتاج هو إنذار توقف وتحقق، وليس إنذار تسجيل ومتابعة.

تقوم المروحة الداخلية (A90L-0001-0441#39) بدور مختلف ولكنه مهم بنفس القدر: فهي تدير البيئة الحرارية للوحة الدوائر المطبوعة الداخلية داخل هيكل الوحدة. تؤثر درجة حرارة لوحة الدوائر المطبوعة على الموثوقية طويلة الأجل للمكثفات الإلكتروليتية والمكونات الأخرى الحساسة لدرجة الحرارة على لوحة التحكم.

يستدعي AL-2 (توقف المروحة الداخلية) استبدال المروحة فورًا — التشغيل المستمر مع فشل المروحة الداخلية يسرع من شيخوخة مكونات لوحة التحكم بمعدل يقصر عمر خدمة الوحدة بشكل ملحوظ.

كلا المروحتين هما قطع غيار مخزنة بشكل منفصل ويمكن استبدالهما دون استبدال الوحدة الكاملة.

الجيل الأول A06B-6120 في الميدان اليوم

تم إنتاج سلسلة A06B-6120 من الجيل الأول من مزودات الطاقة HV aiPS في نفس الحقبة مثل عائلة A06B-6110 200 فولت — تقريبًا من عام 2004 إلى أواخر العقد الأول من القرن الحادي والعشرين، قبل أن تحل محلها سلسلة الجيل الثاني HV A06B-6150.

الآلات المبنية في نافذة الإنتاج تلك تقترب الآن أو تتجاوز خمسة عشر عامًا من الخدمة، مما يعني أن وحدات PSM-45HVi الموجودة حاليًا في الميدان تدخل نطاق العمر الذي يصبح فيه الفحص الاستباقي للمكونات الحرارية واستبدال المروحة منطقيًا اقتصاديًا.

التوقف غير المخطط له للإنتاج على مركز تشغيل آلي كبير — الآلة النموذجية لوحدة PSM-45HVi — يحمل تكلفة وقت توقف أعلى بكثير في الساعة من توقف الصيانة المجدولة.

أسئلة وأجوبة

س 1: هل يمكن استخدام PSM-45HVi على إمداد أمريكي شمالي 480 فولت بالإضافة إلى إمداد أوروبي 400 فولت؟

نعم. يستوعب نطاق الإدخال 400-480 فولت كلاً من إمدادات 400 فولت القياسية في أوروبا وإمدادات 480 فولت (خط إلى خط) ثلاثية الطور الشائعة في المنشآت الصناعية الأمريكية الشمالية. يتم دعم كل من 50 هرتز و 60 هرتز.

تنظم الواجهة الأمامية النشطة للوحدة خرج ناقل DC ضمن 565-679 فولت عبر نطاق الإدخال هذا بأكمله، مما يحافظ على أداء ثابت بغض النظر عما إذا كان إمداد المنشأة هو 400 فولت/50 هرتز أو 480 فولت/60 هرتز.

س 2: عندما تظهر وحدة PSM-45HVi إنذار AL-3 (ارتفاع درجة حرارة المشتت الحراري)، هل هذا دائمًا فشل في التبريد، أم يمكن أن يشير إلى ترانزستور معطل؟

يتم تشغيل AL-3 بواسطة مستشعر حراري على المشتت الحراري يتجاوز عتبته. السبب الأكثر شيوعًا هو فشل في التبريد — AL-A (توقف المروحة الخارجية) الذي تم تفويته أو تأجيله، أو مشتت حراري مسدود بتراكم الغبار والحطام الذي يمنع تدفق الهواء.

يمكن لترانزستور معطل يسحب تيارًا ساكنًا أعلى من الطبيعي أن يولد أيضًا حرارة زائدة ويدفع في النهاية درجة حرارة المشتت الحراري إلى عتبة AL-3، حتى مع تشغيل المروحة.

إذا حدث AL-3 مع تشغيل كلا المروحتين وتأكيد نظافة زعانف المشتت الحراري، فإن وحدات الترانزستور تستحق الفحص. إذا سبق AL-A الإنذار AL-3، قم باستعادة التبريد أولاً؛ سيختفي AL-3 بمجرد أن يبرد المشتت الحراري، وقد لا تتضرر الترانزستورات إذا كان حدث ارتفاع درجة الحرارة قصيرًا.

س 3: كيف ترتبط سلسلة الجيل الأول A06B-6120 من PSM-45HVi بوحدات HV aiPS من الجيل الثاني؟ هل هناك تعيين بديل؟

تحمل عائلة PSM HV من الجيل الثاني ألفا i تعيين سلسلة A06B-6150. A06B-6150-H045 هو المكافئ من الجيل الثاني لـ A06B-6120-H045، ويوفر نفس خرج 50 كيلو واط بنفس مدخل 400-480 فولت ونفس خرج ناقل DC 565-679 فولت.

الاثنان متوافقان مع نفس وحدات مضخمات ألفا i HV اللاحقة (A06B-6127 SVM, A06B-6121 SPM). تركيب A06B-6150-H045 كبديل لـ A06B-6120-H045 معطل لا يتطلب أي تغييرات في المعلمات أو تعديلات في الأسلاك.

س 4: لوحة الدوائر المطبوعة للأسلاك A06B-6120-H045 هي A16B-2203-0637. هل هذه هي نفس اللوحة المستخدمة في وحدات A06B-6120 الأخرى؟

تظهر A16B-2203-0637 في A06B-6120-H045 على وجه التحديد. قد تستخدم وحدات A06B-6120 الأخرى (فئات طاقة مختلفة) أرقام أجزاء لوحات مختلفة.

عند البحث عن إصلاح على مستوى اللوحة لـ H045، يجب مطابقة تعيين A16B-2203-0637 بدقة — استبدال لوحة من طراز A06B-6120 مختلف ليس مناسبًا دون التحقق من تطابق مواصفات اللوحة.

بالنسبة لمعظم مواقف الميدان، يكون استبدال الوحدة بالكامل أكثر عملية من البحث عن إصلاح على مستوى اللوحة.

س 5: ما هو رمز AL الذي يظهر عندما يفقد مدخل PSM-45HVi مرحلة واحدة، وكيف يجب التحقيق فيه؟

يشير AL-E إلى أن الوحدة اكتشفت حالة فتح مرحلة — إحدى مراحل الإدخال الثلاثة للتيار المتردد مفقودة أو منخفضة للغاية. خطوات التحقيق: تحقق من جميع مصهرات الإدخال الثلاثة بشكل فردي (مرحلة واحدة مفتوحة هي سبب شائع وليست دائمًا مرئية بالفحص البصري وحده — استخدم مقياسًا متعددًا لتأكيد الاستمرارية)، وتأكد من أن قاطع الدائرة الذي يغذي الوحدة لم ينفتح على قطب واحد، وقم بقياس جهود المراحل الثلاث عند أطراف إدخال PSM-45HVi تحت الحمل لاستبعاد خطأ في كابل الإمداد. AL-E لا يشير إلى خطأ داخلي في PSM؛ إنه حدث جودة إمداد.
