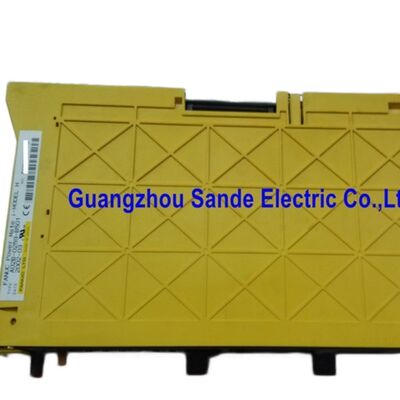

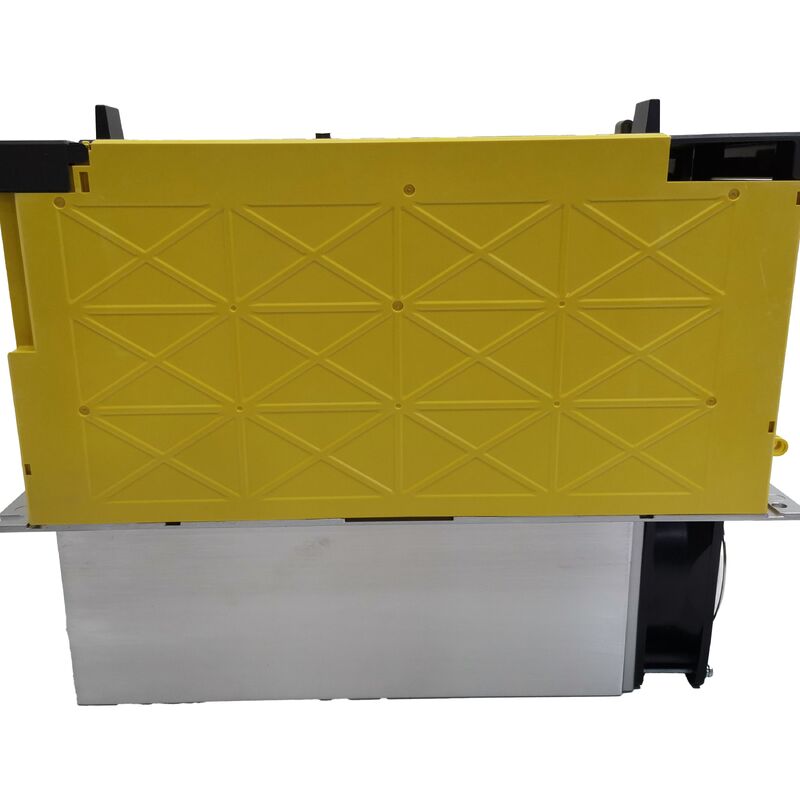

وحدة مضخم سيرفو فانوك A06B-6140-H030 A06B6140H030 A06B-6140-H030

وحدة إمداد الطاقة FANUC A06B-6140-H030 | Alpha i aiPS-30 — 35 كيلو واط / 44 كيلو فولت أمبير / تجديدي / 200-240 فولت

أساس طاقة الخزانة — ما تفعله وحدة aiPS-30

وحدة A06B-6140-H030 هي aiPS-30 — وحدة إمداد الطاقة Alpha i بقدرة 35 كيلو واط ضمن عائلة FANUC A06B-6140. في بنية محرك Alpha i، تعد وحدة PSM أساس الطاقة لخزانة المحرك بأكملها: فهي تحول تيار التيار المتردد ثلاثي الطور الوارد إلى جهد ناقل تيار مستمر منظم تستمد منه كل وحدة مضخم سيرفو Alpha i (αiSVM) ووحدة مضخم المغزل (αiSPM) المتصلة. وحدة PSM ليست محركًا لمحور واحد؛ إنها مصدر الطاقة المشترك الذي يجعل جميع المحاور ممكنة.

بقدرة خرج اسمية تبلغ 35 كيلو واط مع سعة معدات واردة تبلغ 44 كيلو فولت أمبير ودعم يصل إلى 64 كيلو واط من إجمالي خرج المحرك، تحتل وحدة aiPS-30 الطرف الأكبر من نطاق إمداد الطاقة Alpha i. الحد الأقصى لخرج المحرك البالغ 64 كيلو واط — وهو أعلى بكثير من التصنيف المستمر البالغ 35 كيلو واط — يعكس الطلب الذروي القصير الأجل المجمع أثناء التسارع متعدد المحاور، والذي يستمد من جميع الوحدات المتصلة في وقت واحد.

التحكم التجديدي هو ما يميز وحدة PSM من Alpha i عن المقوم السلبي. أثناء تباطؤ المحرك، تتدفق الطاقة الحركية مرة أخرى من المحركات عبر وحدات المحرك إلى ناقل التيار المستمر. يجب على النظام السلبي تبديد هذه الطاقة في مقاومات الكبح. تعيد مرحلة التجديد النشط في وحدة aiPS-30 هذه الطاقة إلى مصدر التيار المتردد — مما يقلل من استهلاك الطاقة ويزيل مخاوف الإدارة الحرارية المرتبطة بتشغيل مقاومات الكبح.

المواصفات الرئيسية

مقارنة aiPS-30 مع نماذج Alpha i PSM الأكبر

تغطي عائلة A06B-6140 مجموعة من وحدات aiPS بتصنيفات خرج مختلفة. تم وضع الوحدة -H030 (aiPS-30 بقدرة 35 كيلو واط / 44 كيلو فولت أمبير) لتكوينات متعددة المحاور متوسطة إلى كبيرة. يتطلب اختيار تصنيف PSM الصحيح لتكوين محرك معين حساب مجموع الطلب المستمر لوحدات المحرك المتصلة — وليس فقط تصنيفاتها القصوى. وحدة PSM ذات الحجم الصغير جدًا تتعثر تحت أحمال الإنتاج المستمرة؛ وحدة PSM ذات الحجم الكبير جدًا تمثل تكلفة غير ضرورية دون فائدة وظيفية.

أسئلة متكررة

س1: ماذا تشير تسمية aiPS-30؟

تشير aiPS إلى أنها وحدة إمداد طاقة Alpha i — مصدر طاقة ناقل التيار المستمر على مستوى الخزانة لأنظمة محركات Alpha i، وليست مضخم سيرفو أو مغزل. يشير الرقم "30" إلى فئة الطاقة ضمن عائلة aiPS. بقدرة خرج اسمية تبلغ 35 كيلو واط وسعة دائرة رئيسية تبلغ 44 كيلو فولت أمبير، تخدم وحدة aiPS-30 خزانات المحركات متعددة المحاور متوسطة إلى كبيرة.

س2: لماذا يعتبر التحكم التجديدي مهمًا في وحدة PSM؟

يسمح التحكم التجديدي للمحركات المتباطئة بإعادة طاقة الكبح إلى مصدر التيار المتردد بدلاً من تبديدها كحرارة في مقاومات الكبح. هذا يقلل من متطلبات تبريد الخزانة واستهلاك الطاقة. كما أنه يبسط تصميم خزانة المحرك — لا توجد مقاومة كبح، ولا قطع حراري، ولا حساب حجم لقوة المقاومة. بالنسبة للآلات ذات دورات التباطؤ عالية القصور الذاتي المتكررة، تكون وفورات الطاقة قابلة للقياس.

س3: ما هو الفرق بين الخرج الاسمي 35 كيلو واط وخرج المحرك 64 كيلو واط؟

الـ 35 كيلو واط هو الخرج المستمر المستدام لوحدة PSM. يعكس الحد الأقصى لخرج المحرك البالغ 64 كيلو واط الطلب الذروي القصير الأجل المجمع المدعوم أثناء التسارع متعدد المحاور المتزامن. تم تصميم نظام المحرك للتعامل مع الطلب الذروي القصير فوق التصنيف المستمر — من الطاقة المخزنة في مكثفات ناقل التيار المستمر ومن الحمل الزائد قصير الأجل للمصدر — قبل تطبيق حدود الحماية الحرارية.

س4: كيف يتم اختيار تصنيف aiPS الصحيح لآلة معينة؟

اجمع الطلب المستمر للتيار لجميع وحدات αiSVM و αiSPM المتصلة في ظل دورة عمل الإنتاج النموذجية للآلة. يجب أن يقع هذا الإجمالي ضمن الخرج الاسمي لوحدة PSM البالغ 35 كيلو واط. يوفر الحد الأقصى لخرج المحرك البالغ 64 كيلو واط هامشًا لذروات التسارع ولكنه ليس رقم الحجم المستمر. وحدة aiPS ذات الحجم الصغير جدًا ستتعثر تحت أحمال الإنتاج المستمرة.

س5: هل يتطلب استبدال وحدة aiPS-30 أي تغييرات في معلمات CNC؟

لا. وحدة PSM لا تخزن معلمات CNC أو تكوين المحور. بعد الاستبدال المادي، قم باستعادة الطاقة وتحقق من صحة جهد ناقل التيار المستمر في وحدات المحرك المتصلة قبل تمكين المحاور. تحقق من أن رابط اتصال FSSB من CNC إلى سلسلة المحرك سليم — قد يؤدي استبدال وحدة aiPS الذي يعطل توجيه الكابلات إلى حدوث أخطاء في الاتصال تبدو غير مرتبطة بتبديل وحدة PSM.
