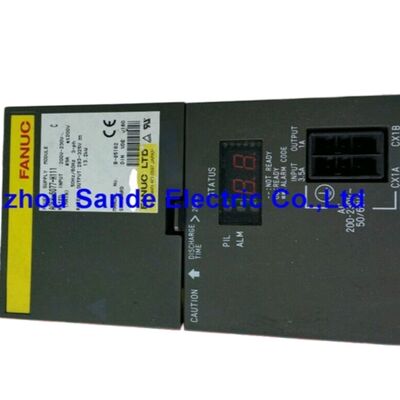

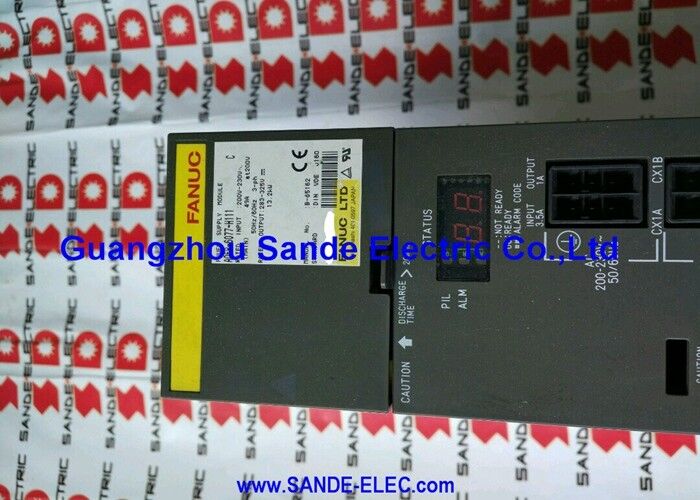

A06B-6200-H008 Fanuc وحدة تضخيم الخدمة A06B6200H008

فانوك A06B-6200-H008 \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \

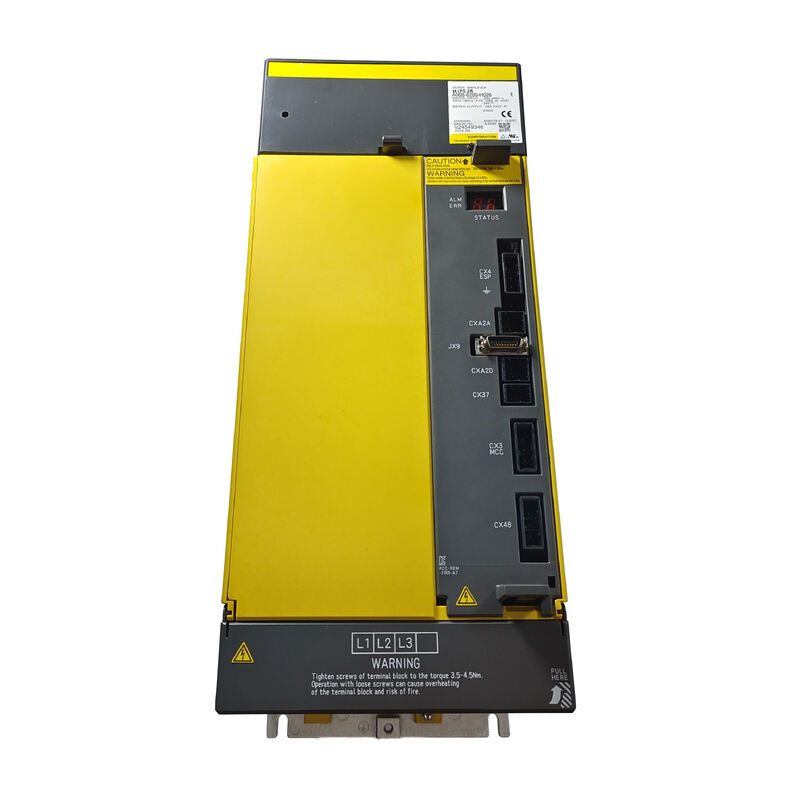

نظرة عامة

الـفانوك A06B-6200-H008هو αiPS-7.5، وهي وحدة طاقة مضغوطة من سلسلة αiPS-B تحويل ثلاثي المراحل 200-240VAC عند 33A إلى حافلة 283-339VDC عند 9.4kW من الطاقة الاسمية ، مع تجديد الطاقة النشطة.

كمستوى الدخول إلى المتوسط في مجموعة A06B-6200 αiPS-B ، αiPS-7.5 أهداف تكوينات آلة CNC صغيرة إلى متوسطة few αiSV-B محاور خدمة في التيار الخفيف إلى المتوسط بالإضافة إلى وحدة فولاذ αiSP-B أصغر، حيث يظل الطلب المتزامن القصوى المشتركة ضمن طاقة الحافلة 9.4 كيلوواط.

هناك نسختان لإنتاج H008: أ أ أ أ أ أ أ أ أ أ iPS-7.5 الأصلية و أ أ أ أ أ أ أ أ أ أ أ أ 7.5-B المعدلة (جيل "-B" يتناسب مع مكبرات αiSV-B و αiSP-B).

هذه الإصداران يشتركان بنفس رقم الجزء (A06B-6200-H008) ولكن يختلفان في مراجعات الأجهزة الداخلية.

عند طلب استبدال specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

عند 9.4 كيلوواط من إدخال 33A ، فإن αiPS-7.5 هو PSM الأكثر تكثيفًا في مجموعة αiPS-B التي لا تزال تدعم مزيجًا ذي معنى متعدد المحاور والدوال.

يتم تحديدها بشكل مناسب لمراكز التصنيع العمودية الصغيرة (VMCs) ، ومحركات التشغيل المركزية المدمجة مع قوة الدوران المتوسطة ، ومراكز الحفر والنقر حيث تكون قوة الدوران في 5.5 ′′ 7.فئة 5 كيلوواط واثنين إلى ثلاثة محاور خدمة خفيفة تكمل تكوين المحرك.

المواصفات الرئيسية

αiPS-7.5 مقابل αiPS-7.5-B ️ جيلين، رقم جزء واحد

يغطي A06B-6200-H008 كلاً من αiPS-7.5 الأصلي و αiPS-7.5-B المراجعة اللاحقة. كلاهما يوفر نفس 9.4kW / 283 ′′ 339VDC الباص الخروج من نفس معايير مدخل التيار المتردد وتحمل نفس رقم الجزء.

ينسجم مراجعة "-B" مع PSM مع مكبرات αiSV-B و αiSP-B من الجيل B ، مع دمج مراجعات الأجهزة التي تتطابق مع بروتوكولات الاتصال والاتصال بين تلك المكبرات.

عندما تكون الآلة مجهزة بمضخات αiSV-B أو αiSP-B (نظام αi-B الجيل الحالي) ، يكون متغير αiPS-7.5-B من H008 هو PSM الصحيح.

يمكن أن يؤدي تركيب αiPS-7.5 الأصلي في نظام B أو العكس إلى إنذارات الاتصال أو إشارات غير منتظمة من PSM إلى مكبر.

يحتفظ مقدمو الخدمات الذين لديهم خبرة في أنظمة Fanuc αi-B بالقدرة على تحديد الجيل الذي يتم تركيبه فعليًا في الآلة ،إما من علامات مراجعة الأجهزة الداخلية أو من وثائق تكوين الآلة، ويمكن أن توفر الجيل H008 المناسب كبديل.

9سعة الحافلة 4 كيلوواط ‬ تشكيل آلة عملية

يمكن أن يدعم إنتاج حافلة التيار المباشر 9.4 كيلوواط مجموعات مثل: وحدة αiSP-5.5 فولاذ (5.5 كيلوواط فولاذ مقيّم) بالإضافة إلى اثنين إلى ثلاثة وحدات αiSV الخدمية عند التيار الخفيف إلى المعتدل (على سبيل المثال ، 1.25kW لكل محور في المدى الأوسط)أو محور ذو قوة أعلى (αiSP-7).5، فئة 7.5 كيلوواط) مع واحد إلى اثنين من محاور الخدمة الخفيفة. تتطلب التكوينات التي تتجاوز الطلب القصوى المشتركة 9.4 كيلوواط αiPS-11 (A06B-6200-H011) في مستوى القدرة التالية.

التاسعة4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

تحديد حجم PSM المحافظ لتحميلات الذروة المتزامنة الكاملة يحمي من إنذارات AL-04 (تحت الجهد المتزامن) خلال تسلسلات الإنتاج الأكثر تطلبًا.

تبريد مروحة مزدوجة تفاصيل الإدارة الحرارية

ترتيب المروحة المزدوجة لـ αiPS-7.5 يفصل واجبات التبريد الداخلية والخارجية.المروحة الداخلية (A90L-0001-0580#B) تدور الهواء عبر PCB التحكم ومكونات المُستقيم داخل حجرة الوحدة.

المروحة الخارجية (A90L-0001-0576) تجبر الهواء على الزعانف الخارجية للمحفز الحراري حيث تبدد ترانزستورات الطاقة الرئيسية حرارة الحرارة. يتم مراقبة كلا المروحة في الوقت الحقيقي:تقوم الوحدة بتوليد AL-02 عندما يتوقف المروحة الداخلية و AL-10 عندما يتوقف المروحة الخارجية، بغض النظر عما إذا كانت الحرارة المفرطة قد حدثت بعد.

يقدم مراقبة صحة المروحة تحذيرًا مسبقًا قبل حدوث تلف حراري ‬ وهي ميزة حاسمة عند 9.4kW حيث أن تدفق الطاقة المستمر من خلال الترانزستورات الرئيسية يولد حرارة مستمرة كبيرة.

يمنع استبدال المروحة في دورة الصيانة المقررة (متسقة مع العمر المسموح به للمروحة) إيقاف الطوارئ بسبب الإنذار أثناء الإنتاج.

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-6200-H008 (αiPS-7.5) و A06B-6115-H006 (PSMR-5.5i) ؟

A06B-6115-H006 هو من سلسلة αi PSR السابقة (تجديد المقاومة) ، حيث يوفر 9.4 كيلوواط من حافلة التيار المباشر ولكنه يرشد طاقة الفرامل المتجددة إلى مقاومة إفراز خارجية.

A06B-6200-H008 هو من سلسلة αiPS-B (تجديد الطاقة النشطة) ، حيث يوفر نفس 9.4kW من طاقة الحافلة ولكن يعيد طاقة الكبح بنشاط إلى شبكة الطاقة المتغيرة.αiPS-B هو منتج من الجيل الأخير مع كفاءة أعلى ولا حاجة لوحدة مقاومة إفراز خارجية.

لا يمكن استبدال الاثنين ، فانهم يستخدمون أنظمة مختلفة لمكونات الحافلات وأنظمة توزيع 24 فولت مناسبة لأجيال المضخات الخاصة بهم.

السؤال الثاني: يشترك αiPS-7.5 و αiPS-7.5-B بنفس رقم الجزء كيف أعرف أي إصدار موجود في جهازي؟

عادة ما تظهر العلامة الأمامية للوحدة أو علامات PCB الداخلية مراجعة الأجهزة.

سوف توضح الوثائق الكهربائية أو BOM من صانع الآلة ما إذا كان التثبيت الأصلي هو αiPS-7.5 أو αiPS-7.5-B. إذا لم تكن هذه الوثائق متاحة،يمكن لمزود خدمة مدرب من Fanuc تحديد النسخة المثبتة من خلال الفحص المادي للوحدة.

أبلغ دائمًا عن الجيل الذي تحتاجه عند الحصول على بديل ‬ سيؤكد المورد المختص التعديل قبل الشحن.

السؤال 3: ما هو التصنيف لقطع الدوائر المدخلة المطلوب لـ A06B-6200-H008؟

مع مدخل 33A المسمى عند 200 فولت على ثلاث مراحل ، يجب أن يكون مقطع دائرة الفرع التيار المتردد فوق 33A لتجنب الإزعاج أثناء اندلاع PSM والتشغيل الطبيعي.إرشادات تثبيت فانوك توصي عادة 1.25 إلى 1.5 مرة من التيار المدخل المسموح به كحد أدنى لتحديد المقطع، مما يعطي الحد الأدنى لـ 4150A لـ αiPS-7.5.

يجب أن يتوافق النوع الدقيق للكاسح والقدرة على الكاسح وخصائص السفر المغناطيسي الحراري أو الإلكتروني مع الرمز الكهربائي المحلي للمنشأة.تنسيق مع وثيقة المواصفات الكهربائية لصانع الآلة لاختيار المقطع الأصلي.

السؤال 4: هل يمكن لـ A06B-6200-H008 تشغيل تكوين آلة استخدمت سابقاً A06B-6110-H008 (αi PS-7.5) ؟

A06B-6110-H008 و A06B-6200-H008 كلاهما يوفر 9.4 كيلوواط من حافلة 283 ′′ 339VDC. ومع ذلك ، فإنها تخدم أجيال مختلفة من مكبرات الصوت:تم تصميم سلسلة A06B-6110 للجيل الأول من مكبرات αi servo (سلسلة A06B-6114 SVM)، في حين أن سلسلة A06B-6200 مصممة لجيل αi-B (سلسلة A06B-6220/6221 SVM-B).

تختلف أجهزة رابط الحافلة وتوزيع 24 فولت بين الأجيال.استبدال PSM من الجيل -B في آلة مع مكبرات الجيل الأول αi ليس تشكيلاً مدعومًا.

السؤال 5: ما هو تسلسل التشخيص الصحيح عندما يظهر A06B-6200-H008 AL-04 (انخفاض في الجهد في حافلة التيار المباشر) ؟

AL-04 يشير إلى أن فولتاج حافلة التيار المباشر قد انخفض إلى أقل من الحد الأدنى.

ابدأ بالتحقق من مدخل التيار المتردد ثلاثي المراحل: قم بقياس فولتاج كل مرحلة للتأكد من وجود جميع المراحل الثلاث وتوازنها. تحقق من أن مفك الدوائر المدخلة لم يتم تشغيلها.التحقق من أن مفاعل خط التيار المتردد (إذا تم تركيبه) سليم وأن اتصالاته آمنة.

إذا بدا أن إمدادات التيار المتردد سليمة، تحقق من شحن مكثف حافلة التيار المتردد من خلال مراقبة حالة LED للوحدة ′′ عادة ما تشير الوحدة إلى "كمال الشحن" قبل التشغيل.إذا تم تسجيل تسلسل الشحن المسبق (AL-05) في السابق، قد تكون دوائر الشحن المسبق أو مكثفات الحافلة المترددة قد تدهورت وتتطلب فحصًا متخصصًا.

لا تكرر دورة الطاقة لإزالة AL-04 دون التحقق أولاً من حالة إمدادات التيار المتردد.
