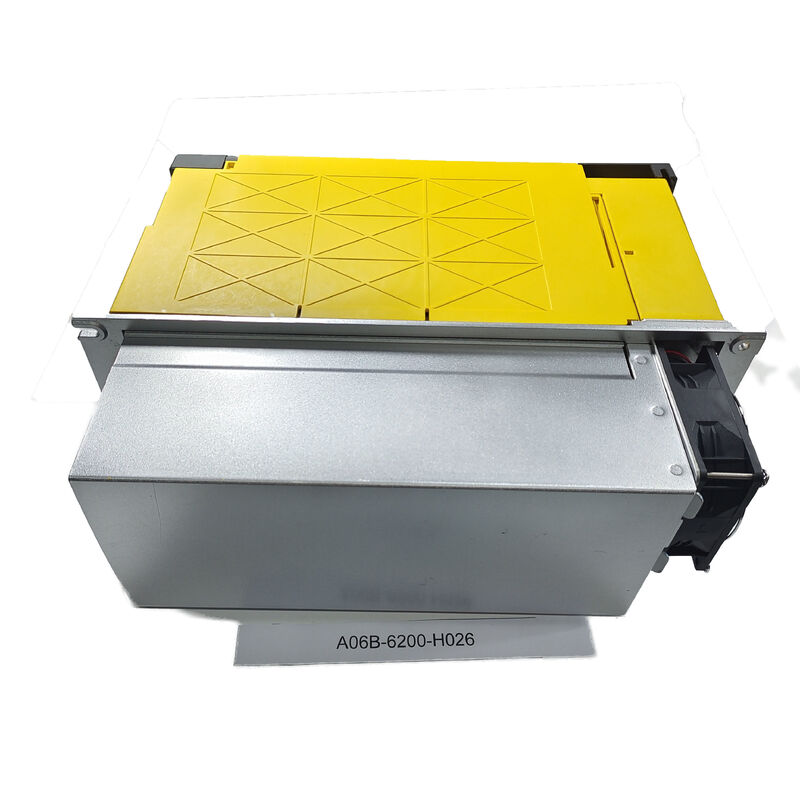

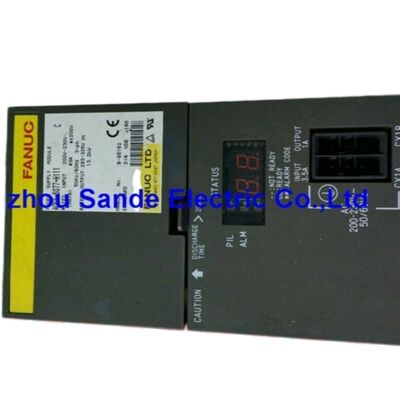

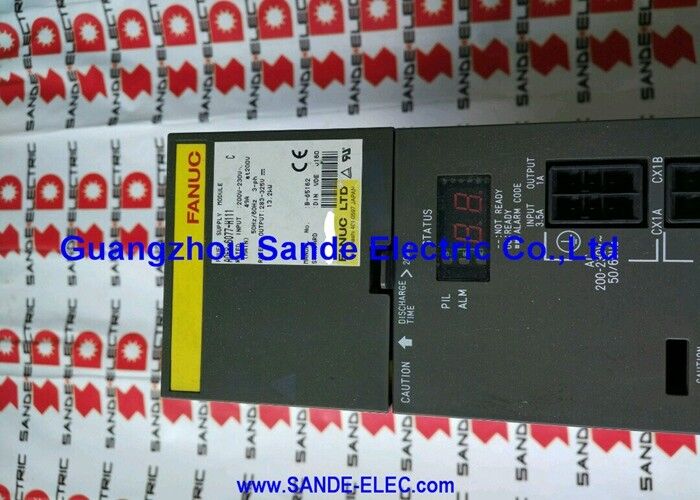

A06B-6200-H026 Fanuc وحدة تضخيم الخدمة A06B6200H026 A06B-6200-H026

فانو A06B-6200-H026 | وحدة إمداد الطاقة αiPS-26-B — مدخل 200-240 فولت تيار متردد / 108 أمبير، خرج 283-339 فولت تيار مستمر / 31 كيلو واط، استعادة الطاقة، سلسلة αi-B

نظرة عامة

وحدة فانو A06B-6200-H026 هي αiPS-26، وهي الوحدة القياسية ذات السعة الأعلى في سلسلة وحدات إمداد الطاقة αiPS-B من فانو، والتي تحول تيار متردد ثلاثي الطور 200-240 فولت عند 108 أمبير إلى ناقل تيار مستمر 283-339 فولت عند خرج مقنن 31 كيلو واط.

باعتبارها أكبر وحدة في عائلة وحدات إمداد الطاقة αiPS-B (سلسلة B) قبل الانتقال إلى سلسلة A06B-6202 ذات المستوى الأعلى، تم تحديد aiPS-26 لتركيبات الآلات ذات الطلب الكبير المجمع على مضخمات السيرفو والمغزل — مراكز التشغيل الكبيرة ذات المحاور المتعددة المتوسطة إلى الثقيلة ومحرك مغزل كبير، حيث يقترب إجمالي الطلب الأقصى المتزامن على ناقل التيار المستمر أو يصل إلى سعة 31 كيلو واط.

يشير الحرف "B" في اسم سلسلة وحدات إمداد الطاقة αiPS-B إلى أهمية: تمثل سلسلة A06B-6200 منصة إمداد الطاقة αi الحالية المستخدمة جنبًا إلى جنب مع وحدات السيرفو αiSV-B (سلسلة A06B-6220/6221 SVM) ووحدات المغزل αiSP-B (سلسلة A06B-6220/6222 SPM).

هذه بنية جيل لاحق مقارنة بوحدات PSM الأقدم من سلسلة αi A06B-6110/6115، مع كفاءة محسنة وملف مادي أكثر إحكامًا يتكامل مع التعبئة الأكثر إحكامًا لنظام سكة مضخمات سلسلة B.

استعادة الطاقة النشطة هي الميزة الأكثر أهمية من حيث الطاقة لوحدة αiPS-26.

أثناء تباطؤ المحرك — عندما تتباطأ محاور السيرفو من سرعات السفر السريع، أو عندما يتوقف المغزل عن الدوران من سرعات دوران عالية — تعمل المحركات كمولدات، وتعيد الطاقة إلى ناقل التيار المستمر.

تقوم مرحلة المحول ثنائي الاتجاه في αiPS-26 بتحويل طاقة التيار المستمر المستعادة هذه بنشاط مرة أخرى إلى تيار متردد ثلاثي الطور وتعيدها إلى شبكة الطاقة الخاصة بالمصنع، مما يقلل من استهلاك الطاقة الصافي للآلة مقارنة بتصميمات استعادة الطاقة القائمة على المقاوم التي تبدد هذه الطاقة كحرارة.

المواصفات الرئيسية

سعة ناقل 31 كيلو واط — تحديد حجم تكوين الآلة

يحدد خرج ناقل التيار المستمر بقدرة 31 كيلو واط أي مجموعة من مضخمات αiSV-B و αiSP-B يمكن دعمها في وقت واحد. يتطلب اختيار αiPS-26 حساب الطلب الأقصى المتزامن لجميع المضخمات المتصلة.

قد يشمل تكوين مركز تشغيل قياسي ثقيل نموذجي وحدة مغزل αiSP بقدرة 22 كيلو واط (αiSP-22) تسحب ربما 17 كيلو واط في ظروف القطع، بالإضافة إلى ثلاثة إلى خمسة محاور سيرفو αiSV تسحب مجتمعة 8-12 كيلو واط في ذروة متزامنة — وهو إجمالي يقترب من 30 كيلو واط ويجعل αiPS-26 الحد الأدنى من PSM الذي يتعامل مع هذا التكوين دون إنذارات انخفاض جهد ناقل التيار المستمر خلال تسلسلات الحركة والقطع المتزامنة الأكثر تطلبًا.

يوزع خرج الجهد المنخفض 24 فولت تيار مستمر طاقة التحكم إلى جميع وحدات المضخم αiSV-B و αiSP-B المتصلة، مما يلغي الحاجة إلى مصدر طاقة منفصل 24 فولت لمكدس القيادة. هذا التوزيع المتكامل لـ 24 فولت هو ميزة في بنية سلسلة αiPS-B ويبسط الأسلاك في الخزانة مقارنة بتصميمات PSM الأقدم.

استعادة الطاقة النشطة — كفاءة الطاقة في الإنتاج

التمييز بين الاستعادة النشطة (كما في αiPS-26) والاستعادة القائمة على المقاوم (كما في سلسلة αiPSR) يكون أكثر وضوحًا في الآلات ذات التشغيل عالي الدورة وعالي السرعة.

مركز تشغيل ينتج أجزاء صغيرة بمعدلات دورة عالية — حركات سريعة متكررة للمحاور، وتسارعات وتباطؤات متكررة للمغزل — يولد طاقة مستعادة كبيرة لكل ساعة إنتاج.

في نظام استعادة المقاوم، تصبح كل هذه الطاقة حرارة مهدرة في مقاومات التفريغ وفي نظام تبريد الخزانة. في αiPS-26، تعود هذه الطاقة إلى شبكة الطاقة الخاصة بالمصنع.

بالنسبة لبيئات الإنتاج بكميات كبيرة التي تعمل على ورديتين أو ثلاث ورديات يوميًا، يمكن لتوفير الطاقة من الاستعادة النشطة أن يقلل بشكل كبير من تكلفة تشغيل الآلة لكل جزء على مدار عمر إنتاجها.

يوفر مفاعل التيار المتردد (A81L-0001-0186) الموصى باستخدامه مع αiPS-26 ترشيحًا لتوافقيات خط الدخل — وهو أمر مهم للمنشآت التي تحتوي على إلكترونيات طاقة حساسة أخرى على نفس فرع التوزيع.

أسئلة وأجوبة

س1: ما هي رموز الإنذار الأكثر أهمية على A06B-6200-H026؟

يشير AL-01 (زيادة تيار PS) إلى وجود خلل في مرحلة تحويل الطاقة الرئيسية — قم بإيقاف التشغيل فورًا.

يتطلب AL-02 (فشل المروحة الداخلية) و AL-10 (فشل المروحة الخارجية) فحصًا واستبدالًا سريعًا للمروحة؛ الاستمرار في التشغيل مع فشل التبريد يسبب AL-03 (الحمل الزائد/ارتفاع درجة الحرارة). يشير AL-04 (انخفاض جهد وصلة التيار المستمر) إلى مشاكل في إمداد دخل التيار المتردد — تحقق من جميع الأطوار الثلاثة للجهد ووجود طور متوازن؛ يشير AL-14 (طور مفتوح) تحديدًا إلى فقدان طور دخل.

قد يشير AL-07 (جهد زائد لوصلة التيار المستمر) أثناء تباطؤ المحرك إلى وجود خلل في مرحلة الاستعادة. يشير AL-A2 (خطأ اتصال) إلى مشكلة في الاتصال التسلسلي بين PSM والمضخم الأول المتصل.

س2: ما هو مفاعل التيار المتردد المحدد لـ A06B-6200-H026، وهل هو إلزامي؟

مفاعل خط التيار المتردد A81L-0001-0186 محدد من قبل فانو للاستخدام مع αiPS-26. يحد من تيار التوافقيات الذي يتم إعادته إلى مصدر التيار المتردد أثناء الاستعادة النشطة ويقمع ارتفاعات تيار الدخل أثناء الشحن الأولي لناقل التيار المستمر للمكثفات.

في المنشآت ذات معايير جودة الطاقة الصارمة أو حيث تشترك العديد من المحركات في نفس الثانوي للمحول، يساعد المفاعل في منع التداخل بين نبضات الاستعادة الخاصة بـ αiPS-26 والمعدات الحساسة الأخرى.

قد يؤدي حذفه إلى إنذارات AL-01 (زيادة التيار) عند التشغيل أو تعثر مزعج لقواطع الدائرة العلوية أثناء أحداث التباطؤ.

س3: تحتوي وحدة A06B-6200-H026 على مروحة تبريد داخلية وخارجية — ماذا يحدث عندما تفشل واحدة فقط؟

المروحة الداخلية (A90L-0001-0581) تبرد إلكترونيات التحكم ومرحلة التقويم؛ فشلها يولد AL-02. المروحة الخارجية للمشتت الحراري (A90L-0001-0577) تبرد ترانزستورات التحويل الرئيسية للطاقة؛ فشلها يولد AL-10.

يتطلب أي من الإنذارين اهتمامًا فوريًا — عند سعة دخل 31 كيلو واط، يكون الحمل الحراري على مرحلة الطاقة كبيرًا.

إذا ظهر AL-10 فقط (مروحة خارجية)، فقد تستمر الوحدة في العمل لفترة وجيزة بينما لا يظهر AL-02 (مروحة داخلية)، ولكن التشغيل المستمر بدون المروحة الخارجية يسبب تراكمًا سريعًا للحرارة في ترانزستورات المحول الرئيسية. استبدل كلتا المروحتين كمجموعة أثناء أي صيانة مجدولة لتجنب الأعطال المتسلسلة.

س4: هل يمكن استخدام A06B-6200-H026 مع مضخمات سلسلة αi القديمة (A06B-6114، A06B-6117)؟

تم تصميم سلسلة A06B-6200 αiPS-B خصيصًا لمضخمات سلسلة αiSV-B (و αiSP-B) المستخدمة مع وحدات التحكم من الجيل 30i/31i/32i.

تستخدم مضخمات سلسلة αi الأقدم (A06B-6114 SVM لوحدات التحكم 0i/16i/18i) سلسلة PSM A06B-6110 أو A06B-6115.

بينما يكون نطاق جهد ناقل التيار المستمر (283-339 فولت) هو نفسه عبر أجيال PSM هذه، فإن أجهزة موصل الناقل ونظام توزيع طاقة التحكم 24 فولت يختلفان بين سلسلة αiPS-B وسلسلة αi PS الأقدم.

لا تخلط بين وحدات αiPS-B ومضخمات سلسلة αi دون التحقق من توافق الأجهزة والموصلات.

س5: كيف يتم حساب حجم PSM لآلة تستخدم A06B-6200-H026؟

اجمع ذروة متطلبات طاقة ناقل التيار المستمر المتزامنة لجميع وحدات SVM و SPM المتصلة. بالنسبة لوحدات السيرفو، استخدم مدخل كل وحدة المقنن بالكيلو واط عند الحمل الكامل. بالنسبة لوحدة المغزل، استخدم طاقة المحرك المقدرة لمدة 30 دقيقة كذروة طلب المغزل.

يجب أن تتجاوز قدرة αiPS-26 البالغة 31 كيلو واط هذا المجموع بهامش — توصي أدلة تكوين النظام من فانو بأن تتجاوز سعة PSM الطلب الأقصى المحسوب.

إذا اقترب المجموع من 31 كيلو واط أو تجاوزه، فيجب النظر في PSM أكبر (أو سلسلة αiPS-B ذات المستوى الأعلى A06B-6202-H026، وهي أيضًا 31 كيلو واط مع أداء محسّن).

لا تقلل أبدًا من حجم PSM — إن إنذارات انخفاض جهد ناقل التيار المستمر تحت الحمل هي النتيجة المباشرة.
