محرك سيرفو فانوك مستعمل A02B-0280-B502 بحالة جيدة A02B-0280-B502

فانوك A02B-0280-B502

نظرة عامة

الـفانوك A02B-0280-B502هي وحدة تحكم CNC المتكاملة لمنصة مركز التصنيع Fanuc Series 0i Model A واحدة من أنظمة التحكم CNC الأكثر انتشارًا في تاريخ التصنيع الصناعي.

سلسلة 0i كانت عرض CNC من فانوك المتوسطة المدى مصممة لجلب وظائف قريبة من الطراز العالي (تداخل متعدد المحاور ، التقط صلب ، تعويض الأداة ،منطق سلم PMC) إلى أوسع قاعدة ممكنة من آلات الأدوات المثبتة عند نقطة تكلفة تنافسية.

يغطّي متغير MA على وجه التحديد تطبيقات مراكز التصنيع - الطحن الرأسي والأفقي، وتحديد المحاور متعددة المحاور، ومراكز التصنيع مع أنظمة تغيير الأدوات التلقائية.

كوحدة تحكم CNC كاملة ، يدمج A02B-0280-B502 وحدة المعالجة المركزية و ROM و RAM و مدار واجهة LCD / MDI و محرك توسيع I / O و واجهة الاتصالات الخدمية في مجموعة خلفية واحدة.

في الميدان ، تقع هذه الوحدة وراء لوحة مشغل الآلة ، متصلة بمحركات محركات المحركات ، محرك الموديل ، وحدات PMC I / O ، وتوصيل واجهة لوحة المشغل.

يدير جهاز التحكم دورة الحركة الكاملة من تنفيذ برنامج G-code إلى إغلاق حلقة الموقف على جميع المحاور التي يتم التحكم فيها.

The 0280 series within the A02B product family corresponds to the first-generation 0i Model A hardware platform — the generation that introduced Fanuc's transition from the older Series 0 and Series 15 architecture to the compactوتشمل الآلات التي بنيت على A02B-0280-B502 مراكز التصنيع من أواخر التسعينيات إلى أوائل الألفية من الشركات التي تشمل Mazak ، Mori Seiki ، Makino ، Okuma ، Doosan ،ومجموعة واسعة من صانعي الآلات التايوانيين والكوريين الذين اعتمدوا منصة 0i كمعيار CNC.

المواصفات الرئيسية

السلسلة 0i-MA مركز التصنيع CNC في الجيل 0i

"0i" في اسم عائلة منتجات Fanuc يحدد جيل التحكم الذي خلف السلسلة 0 السابقة (0-MA ، 0-MC ،0-TA) وربطت مع منصات 0i-D و 0i-F الحديثة التي لا تزال في الإنتاج اليوميحدد تسمية النموذج A الجيل الأول من الأجهزة ضمن سلسلة 0i ، بينما يحدد MA متغير مركز التصنيع بدلاً من TA (التحول) أو FA (آلة النقل).

في الممارسة العملية ، قدمت سلسلة 0i-MA ميزات البرمجة والتشغيل التي طلبها مستخدمو مراكز التصنيع في عصرها:برمجة G-code متوافقة مع برامج Fanuc Series 0 و Series 15 السابقة (برامج موجودة تعمل دون تعديل)، دورات الحفر والطحن المعلبة ، تعويض نصف قطر الأداة ، أنظمة إحداثيات العمل (G54 G59) ، قياس طول القطع ، والضغط الصلب القياسي.

PMC (تحكم الماكينة القابل للبرمجة) يتعامل مع منطق الإدخال / الإخراج للآلة ‬ تسلسل تغيير الأدوات ، مشبك البليت ، التحكم في سائل التبريد ، قفل الباب ‬ بشكل منفصل عن التحكم في الحركة CNC ،في هيكل معالجين يحافظ على معالجة منطق الآلة مستقلة عن حلقة التحكم في CNC.

معمارية CNC التحكم المتكامل وراء اللوحة

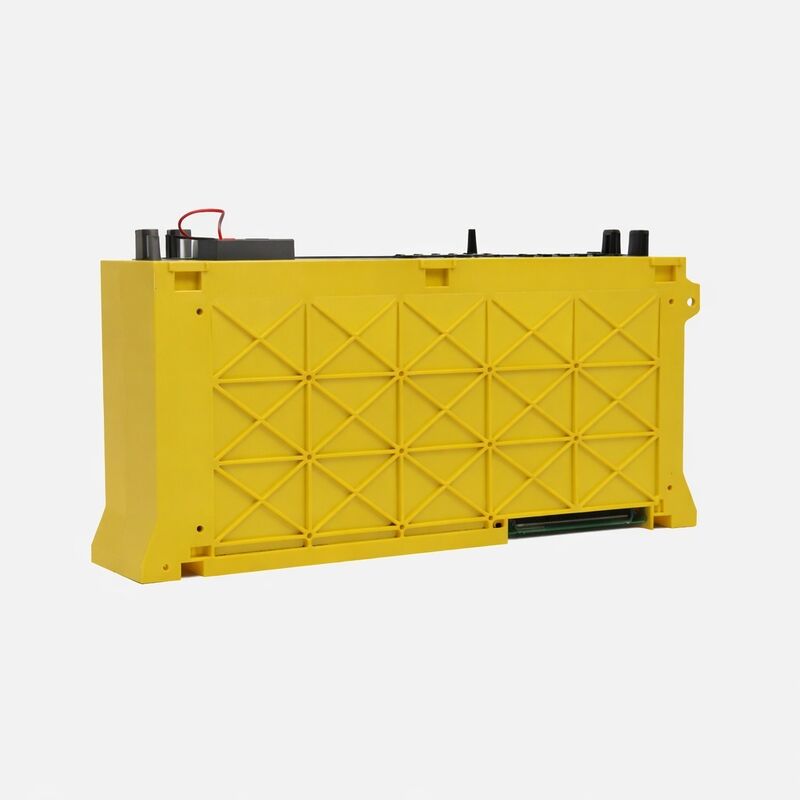

A02B-0280-B502 هي وحدة اللوحة الخلفية مجموعة الأجهزة التي يتم تركيبها خلف شاشة المشغل ومفاتيح المفاتيح. في بنية Fanuc 0i ، تحتوي هذه الوحدة على لوحة وحدة المعالجة المركزية الرئيسية ،واجهة الخدمة المحورية، معالج PMC ، ذاكرة لبرامج المكونات والمعايير ، وواجهات الاتصال.

شاشة تشغيل (LCD) ، لوحة مفاتيح MDI، وأزرار تشغيل الآلة هي مكونات منفصلة يتم توصيلها إلى وحدة B502 من خلال كابلات واجهة موحدة.

كانت هذه الهندسة المعمارية المندمجة عرض منفصل عن أجهزة التحكم ميزة مهمة للخدمة: لم يتطلب فشل العرض أو لوحة المفاتيح استبدال وحدة CNC بأكملها ،والعكس صحيح.

في الممارسة العملية ، فإن المكون الأكثر عرضة للفشل في آلات الخدمة الطويلة هو مصدر الطاقة داخل وحدة التحكم ،تليها تلف بيانات ذاكرة الوصول العشوائي المدعومة بالبطارية (يتسبب في فقدان المعلمات وجزء البرنامج عندما تنتهي بطارية النسخ الاحتياطي)، وفي نهاية المطاف تدهور شاشة LCD.

وحدة التحكم B502 نفسها عادة ما تكون قوية في بيئات خزانة نظيفة.

RS-232C وبرنامج إدخال/إخراج الاتصالات الآلية

الاتصالات المتسلسلة RS-232C كانت الواجهة القياسية لنقل البرامج الجزئية على الآلات التي تستخدم A02B-0280-B502. يتم تحميل البرامج من جهاز كمبيوتر شخصي أو وحدة تحكم DNC أو جهاز تخزين عبر RS-232C ،تم تحريرها على MDIويتم تنفيذها من الذاكرة الداخلية للجهاز

وتدعم واجهة RS-232C أيضًا احتياطي البيانات ‬ المعلمات، وتعديلات الأدوات، ويمكن إلقاء برامج الأجزاء على جهاز خارجي للحفاظ عليها.

بالنسبة للآلات في البيئات التي تحتاج فيها الاتصالات RS-232C لعملية DNC الإنتاجية ،يجب أن يكون تكوين واجهة A02B-0280-B502 مطابقًا لمعلمات الاتصال في نظام DNC..

الأسئلة الشائعة

س1: ما هو الفرق بين A02B-0280-B502 والمتغيرات الأخرى من B502 في عائلة A02B-0280؟

في سلسلة المنتجات A02B-0280، تعريف أرقام اللاحقة B5xx المختلفة مجموعات مختلفة من عدد المحاور وتكوين المواسير وخيارات الأجهزة.

B502 هو تكوين مصنع محدد القدرة الدقيقة للمحور ، وحجم الذاكرة ، ومجموعة الخيارات لهذا التكوين يتم تعريفها من قبل مواصفات بناء Fanuc للرمز B502.عند استبدال وحدة معطلة، يجب أن تتطابق البديلة مع رقم الجزء الكامل (B502) بدلاً من اللاحظة المماثلة.حيث أن تكوينات B5xx المختلفة تحمل أجهزة مختلفة قد لا تكون متوافقة على الرغم من نفس مقدمة سلسلة A02B-0280.

س2: ماذا يحدث لبرامج المكونات والمعايير عندما تفشل البطارية الاحتياطية؟

تستخدم A02B-0280-B502 بطارية ليتيم للحفاظ على ذاكرة SRAM التي تخزن برامج الأجزاء والمعايير وتبديلات الأدوات وبيانات PMC عندما يتم إيقاف تشغيل جهاز التحكم.عندما ينخفض فولتاج البطارية إلى ما دون الحد الأدنى، يظهر إنذار على لوحة CNC (عادة إنذار BAT أو تحذير بطارية منخفضة).

إذا تم تفريغ البطارية بالكامل قبل استبدالها ، يتم فقدان جميع البيانات المدعومة من البطارية. يجب إعادة تحميل المعلمات من النسخ الاحتياطي ، ويجب إعادة إدخال برامج الأجزاء أو إعادة نقلها.استبدال البطارية السنوي هو ممارسة صيانة قياسية لمراقبات السلسلة 0i في الاستخدام المستمر في الإنتاج.

السؤال 3: هل A02B-0280-B502 متوافق مع محركات الخدمة من سلسلة ألفا؟

تم تصميم سلسلة 0i Model A خلال فترة الانتقال من سلسلة S إلى سلسلة alpha servo drives.

تدعم منصة A02B-0280 كل من محركات سلسلة S (المستخدمة في التثبيتات السابقة) ومضخات الخدمة من سلسلة ألفا المبكرة ، اعتمادًا على تكوين صانع الآلة.

يحدد نوع واجهة سيرفو المحددة المتكوّنة في وحدة B502 أي توليد محرك يدعمها.

عند استبدال وحدة التحكم، يجب أن تتطابق مع نوع واجهة الخدمة المستخدمة في نظام القيادة الحالي للآلة.تأكيد هذا من وثائق صانع الآلة أو التكوين الداخلي لوحدة التحكم القائمة.

السؤال 4: هل يمكن تشغيل برامج الجزء من السلسلة 0 والسلسلة 15 على 0i-MA دون تعديل؟

في الغالبية العظمى من الحالات نعم فانوك صممت سلسلة 0i للحفاظ على التوافق مع البرامج السابقةوالتي كانت متطلبات التصميم الأساسية نظرا لقاعدة كبيرة من الآلات المثبتة مع مكتبات البرامج القائمة.

برامج G-code القياسية التي تستخدم أوامر دورة خطية ودوائية ومعلبة تعمل دون تعديل.قد تتطلب بعض الوظائف المتقدمة الخاصة بالسلسلة 15 غير المتوفرة في 0i تعديلًا طفيفًا، ولكن برامج التصنيع الروتينية نقل مباشرة.

كانت هذه التوافق نقطة بيع رئيسية لترقية الآلات خلال فترة إدخال 0i.

س5: ما الذي يتضمن استبدال وحدة التحكم A02B-0280-B502 في آلة؟

الاستبدال ينطوي على:

(1) نسخة احتياطية من جميع بيانات المعلمات وسلم PMC وبرامج الأجزاء وتغييرات الأدوات من جهاز التحكم الموجود إلى جهاز خارجي قبل إيقاف التشغيل.

(2) إزالة الوحدة الموجودة من تركيب اللوحة الخلفية، فصل كابلات واجهة الخدمة، كابلات وحدة الإدخال / الإخراج، كابلات لوحة المشغل، وإمدادات الطاقة.

(3) تركيب وحدة الاستبدال وإعادة توصيل جميع الكابلات

(4) استعادة جميع البيانات المحتفظ بها إلى وحدة الاستبدال

(5) التحقق من مواقف مرجعية المحور، ومعلمات الخدمة، وتشغيل PMC I / O قبل إعادة الجهاز إلى الإنتاج.تتطلب العملية معرفة بنية المعلمات Fanuc 0i-A ‬ يمكن أن يمنع استعادة المعلمات غير الصحيحة من العمل بشكل صحيح.
