| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6058-H006 |

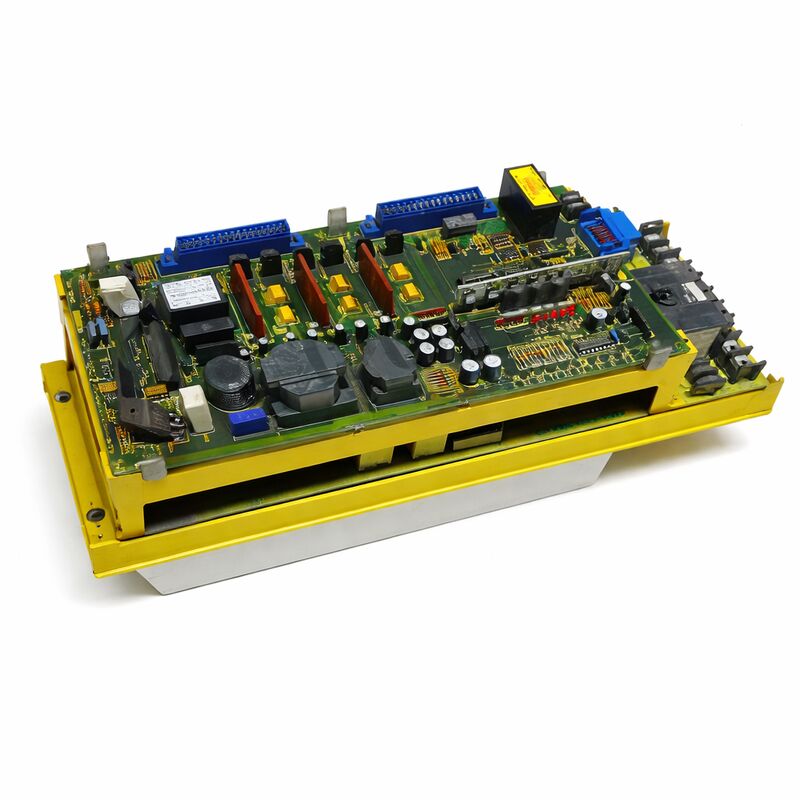

الـ فانووك A06B-6058-H006 هو مضخم سيرفو رقمي أحادي المحور AC من منصة سلسلة S من فانووك، تم تكوينه لقيادة محركات السيرفو من فانووك في نطاق موديلات 20S و 30S. بينما يتعامل H334 ثلاثي المحاور مع ثلاثة محاور سيرفو متزامنة في حاوية واحدة، فإن H006 يقود محورًا واحدًا — مما يجعله الوحدة المناسبة عندما يتطلب تصميم الماكينة محركًا أحادي المحور مثبتًا بشكل مستقل، أو عند استبدال محور معطل في نظام يتم فيه ترتيب محركات المحاور الفردية بشكل منفصل على سكة المحرك.
يشير تعيين 20S و 30S إلى تصنيف حجم محرك السيرفو AC من فانووك.
قدمت محركات سلسلة S متوسطة المدى هذه قدرة عزم دوران مستمرة مناسبة لمحركات طاولات الماكينات، ومحاور الذيل والمساند الثابتة، والمحاور الدوارة، وتطبيقات المحركات المساعدة على المخارط، ومراكز التشغيل الآلي، ومعدات CNC المتخصصة حيث يتجاوز متطلب عزم دوران المحور ما توفره محركات 0S/5S/10S الأصغر ولكن لا يتطلب متغيرات 40S الأكبر أو ذات السعة الأعلى.
يتواصل H006 مع CNC عبر نفس واجهة رقمية PWM المستخدمة عبر عائلة محركات سلسلة S، مما يجعله متوافقًا ليس فقط مع وحدات التحكم الأقدم 0-B و 0-C وسلسلة 15 حيث كانت سلسلة S هي منصة المحرك الأساسية، ولكن أيضًا مع عمليات الإنتاج المبكرة لوحدات التحكم سلسلة 16 و 18 و 21 التي انتقلت من سلسلة S إلى محركات سلسلة ألفا خلال أواخر التسعينيات. هذا التوافق الواسع لوحدات التحكم يعني أن H006 يناسب نطاقًا واسعًا من أعمار الماكينات التي لا تزال قيد الاستخدام النشط.
| المعلمة | القيمة |
|---|---|
| المحاور | أحادي (محور واحد) |
| موديلات المحركات المدعومة | 20S، 30S |
| السلسلة | رقمي سلسلة S |
| وحدات التحكم المتوافقة | FANUC 0-B، 0-C، 15، 16 (مبكر)، 18 (مبكر)، 21 (مبكر) |
| لوحة التحكم | A20B-1003-0090 |
| لوحة الطاقة | A20B-1003-008x |
| الواجهة | رقمي PWM |
| الهيكل | أصفر مدمج، تنسيق صغير لسلسلة S |
| التطبيق | سيرفو CNC أحادي المحور، مخارط، مراكز تشغيل آلي |
تمنح الهندسة أحادية المحور لـ H006 بناة الماكينات ومهندسي الصيانة المرونة لمعالجة محور واحد بشكل مستقل عن الآخرين. في ماكينة رباعية المحاور تستخدم وحدات محرك فردية، يمكن استبدال H006 معطل على محور واحد بينما تظل المحاور الثلاثة الأخرى دون تغيير — لا توجد وحدة ثلاثية المحاور لإزالتها، ولا خطر إزعاج المحاور العاملة أثناء التبديل.
تقوم لوحة تحكم PWM (A20B-1003-0090) في H006 بمعالجة التحكم في السرعة والموضع للمحرك الفردي، وتتلقى الأوامر من CNC عبر واجهة PWM التسلسلية وتغلق حلقة التيار بنطاق ترددي عالٍ لتحقيق الحركة السلسة والدقيقة التي يتطلبها تشغيل CNC.
تقوم لوحة الطاقة (A20B-1003-008x) بمعالجة مرحلة التبديل عالية التيار التي تحول جهد ناقل التيار المستمر إلى تيار ثلاثي الطور AC الذي يقود ملفات محرك سلسلة S.
كانت محركات سلسلة S أحادية المحور من فانووك مدمجة ماديًا — سمح الغلاف الأصفر الصغير لـ H006 بتركيبات سكة محرك كثيفة حيث تم تركيب محركات أحادية المحور جنبًا إلى جنب دون تعقيد إدارة الكابلات التي تطلبتها الأنظمة متعددة المحاور المعيارية المبكرة.
ظل هذا التغليف المدمج ميزة عملية في خزانات التحكم في أدوات الماكينات حيث كانت المساحة ذات قيمة عالية.
يقع تصنيف محرك 20S في تسلسل سلسلة S من فانووك فوق 10S وأدنى من 40S في خرج عزم الدوران المستمر.
يوفر 30S زيادة تدريجية فوق 20S، ويغطي التطبيقات التي تكون فيها متطلبات عزم الدوران متوسطة إلى عالية دون الوصول إلى مستويات الخرج المطلوبة التي تتطلب أجهزة فئة 40S الأكبر والأكثر تكلفة.
من الناحية العملية، ظهرت محركات 20S و 30S على محركات المحور X و Z للمخارط ذات تصميمات العربة والذيل متوسطة الوزن، ومحاور Y و Z لآلات التفريز من نوع الركبة، ومحاور دوارة B/C على مراكز تشغيل آلي أكبر.
يعكس حجم H006 لهذا النطاق المحدد من المحركات الطبيعة الخاصة بالتطبيق لكتالوج محركات سلسلة S من فانووك — تم تصميم كل رقم جزء حول فئة عزم دوران محرك محددة بدلاً من تغطية نطاق واسع بمعلمات قابلة للتعديل، كما تفعل منصات محركات السيرفو الحديثة عادةً.
يعمل بروتوكول الاتصال الرقمي PWM في H006 على مستوى الواجهة الكهربائية الذي حددته فانووك لمحركات سلسلة S. حملت هذه الواجهة إشارة مرجع السرعة من CNC إلى المحرك، وأعادت تغذية المشفر من المحرك إلى حلقة التحكم في الموضع لـ CNC.
كان البروتوكول ثابتًا عبر جيل وحدات التحكم 0-B/0-C/15 وانتقل إلى سلسلة 16/18/21 المبكرة قبل أن تنتقل فانووك إلى واجهة الألياف الضوئية التسلسلية المستخدمة في محركات سلسلة ألفا.
هذا الاستمرارية في البروتوكول هي سبب عمل H006 عبر نطاق واسع من أنواع وحدات التحكم.
يمكن لورشة الآلات التي تقوم بالترقية من وحدة تحكم 0-B إلى سلسلة 16 في أوائل التسعينيات الاحتفاظ بأجهزة محركات سلسلة S الحالية — اعتبار تكلفة مهم دفع فانووك إلى الحفاظ على التوافق الرجعي عبر أجيال وحدات التحكم الخاصة بها.
س1: ما هو الفرق بين H006 و H007 في سلسلة A06B-6058؟
H006 و H007 كلاهما محركات رقمية أحادية المحور من سلسلة S لنطاق المحركات 20S/30S ولكنهما يختلفان في تكوينات PCB المحددة ومعلمات مرحلة الإخراج الثانوية.
H007 هو متغير لاحق مع بطاقة تحكم A16B-1100-0300 محدثة بدلاً من A20B-1003-0090.
من الناحية العملية، H006 و H007 متكافئان وظيفيًا لتشغيل محركات 20S/30S ويمكن استخدامهما بشكل متبادل في معظم أنظمة CNC — ولكن تأكد من التوافق مع إعدادات معلمات نظام التحكم المحدد قبل استبدال أحدهما بالآخر.
س2: كيف يتم توصيل محرك 20S بـ CNC — كم عدد الأسلاك التي تتطلبها واجهة PWM؟
تستخدم واجهة PWM بين H006 و CNC كابلًا محميًا يحمل إشارة أمر PWM من لوحة واجهة السيرفو لـ CNC إلى بطاقة تحكم المحرك، بالإضافة إلى تغذية المشفر من المحرك مرة أخرى إلى CNC.
يتم تحديد تكوين الكابل المحدد ومواصفات الموصل في دليل توصيل فانووك لنوع وحدة التحكم CNC المحدد. في معظم التركيبات، يتعامل كابل محمي بـ 20 موصلًا مع إشارات أمر PWM وتغذية المشفر المدمجة لمحور واحد.
يتطلب المحرك أيضًا اتصال طاقة منفصل لناقل التيار المستمر من مصدر طاقة السيرفو وإخراج ثلاثي الطور AC إلى المحرك.
س3: ما هي رموز إنذار CNC التي تشير إلى مشكلة تحديدًا في H006؟
في وحدات التحكم FANUC 0-B/0-C، تظهر إنذارات سيرفو المحور كرموز SV-xxx على شاشة الإنذار. في سلسلة 15/16/18/21، تظهر كرموز إنذار سيرفو من الفئة 400.
يحدد الرمز المحدد نوع الخطأ — عادةً ما يشير SV-401 أو ما يعادله إلى تيار زائد في مرحلة الإخراج، ويشير SV-404 إلى خطأ في تغذية المشفر، ويشير SV-400 إلى خطأ عام في المحرك.
اعزل ما إذا كان الخطأ في المحرك أو المحرك عن طريق فحص مقاومة عزل المحرك واستمرارية كابل المشفر قبل استنتاج أن H006 يتطلب استبدالًا.
س4: هل يمكن إصلاح A06B-6058-H006، أم أن الاستبدال هو الخيار الوحيد؟
الإصلاح متاح تجاريًا ويتم اختياره بشكل شائع لـ H006، نظرًا لهندسة الدائرة المثبتة والموثقة جيدًا للمحرك.
يمكن لمراكز إصلاح فانووك المتخصصة معالجة أوضاع الفشل الأكثر شيوعًا — فشل ترانزستور الإخراج، وتدهور المكثف، وتآكل مسارات لوحة التحكم — باستخدام إجراءات إعادة تأهيل قياسية.
يوفر H006 المعاد بناؤه والذي تم اختباره تحت الحمل على جهاز اختبار فانووك مع محركات سلسلة S فعلية موثوقية مكافئة لوحدة أصلية فائضة بتكلفة أقل. بالنسبة للآلات الحرجة للإنتاج حيث تكون تكلفة وقت التوقف عن العمل مرتفعة، فإن وجود وحدة تبادل مجددة كقطعة غيار على الرف هو استراتيجية الصيانة النموذجية.
س5: ما هو تعيين محرك الغطاء الأحمر، وهل يؤثر على التوافق مع H006؟
يتم تحديد محركات السيرفو AC من سلسلة S من فانووك أحيانًا من خلال تصميم غطاء النهاية الأحمر المميز — يشير تعيين "الغطاء الأحمر" إلى المظهر المادي للمحرك بدلاً من متغير تقني محدد.
جميع محركات سلسلة S القياسية ذات الغطاء الأحمر 20S و 30S متوافقة مع H006.
يجب مطابقة نوع المشفر للمحرك (المحلل أو المشفر النبضي) مع واجهة المشفر التي تتوقعها لوحة تحكم H006 — استخدمت تركيبات سلسلة S المبكرة تغذية محلل بينما انتقلت الموديلات الأحدث إلى المشفرات النبضية.
تحقق من نوع المشفر على لوحة اسم المحرك مقابل تكوين H006 قبل التركيب.
