| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6058-H334 |
الـ فانووك A06B-6058-H334 هو وحدة مضخم سيرفو رقمي AC ثلاثي القنوات من منصة محركات سلسلة S من فانووك — وحدة ثلاثية المحاور تتحكم بشكل متزامن في ثلاثة محاور سيرفو، مُعينة بـ L و M و N، كل منها قادر على تشغيل محركات سيرفو AC من فانووك في نطاق 0S و 5S و 10S.
كمضخم من الجيل الثالث من سلسلة S، يحمل H334 بطاقة تحكم سيرفو PWM A16B-1100-0330 الأحدث، وهي تحديث من الأجيال السابقة من سلسلة S حسّنت معالجة الإشارات الرقمية وموثوقية المحرك في الميدان.
كان دمج المحاور الثلاثة في حاوية واحدة هو فلسفة تصميم فانووك لهذا الجيل من المحركات: بدلاً من ثلاث وحدات محرك فردية أحادية المحور تستهلك مساحة سكة منفصلة وتتطلب ثلاث مجموعات منفصلة من توصيلات الناقل والأسلاك المعيبة، يدمج A06B-6058-H334 جميع المحاور الثلاثة في وحدة مادية واحدة.
قلل هذا التكامل من بصمة خزانة التحكم، وبسّط أسلاك الآلة، ووحد تجميع محرك السيرفو لآلات التفريز ثلاثية المحاور ومراكز التشغيل التي كانت التطبيق الأساسي.
يتناسب H334 مباشرة مع الآلات التي تعمل بأنظمة تحكم FANUC 0-B و 0-C و Series 15 — جيل أجهزة CNC من فانووك الذي كان سائدًا في أدوات الآلات المصنعة خلال أواخر الثمانينيات والتسعينيات.
لا يزال هناك عدد كبير من هذه الآلات قيد التشغيل في الإنتاج في جميع أنحاء العالم، مما يجعل A06B-6058-H334 قطعة غيار مطلوبة باستمرار للصيانة والإصلاح بدلاً من كونه مجرد فضول تاريخي.
| المعلمة | القيمة |
|---|---|
| المحاور | 3 (قنوات L، M، N) |
| موديلات المحركات المدعومة | 0S، 5S، 10S |
| السلسلة | سلسلة S (الجيل الثالث) |
| وحدات التحكم المتوافقة | FANUC 0-B، 0-C، Series 15 |
| بطاقة تحكم PWM | A16B-1100-0330 |
| لوحة الطاقة | A20B-1003-0864 |
| الواجهة | اتصال PWM رقمي بوحدة التحكم CNC |
| الهيكل | حامل بإطار أصفر |
| الوزن | حوالي 21.21 رطلاً |
| الحالة | متوقف عن الإنتاج |
تتواصل مضخمات سلسلة S مع وحدة التحكم CNC عبر واجهة PWM (تعديل عرض النبضة) — بروتوكول رقمي ينقل أوامر السرعة وردود الفعل الموضعية بين وحدة التحكم CNC وكل قناة محرك.
يميز مسار الاتصال الرقمي هذا مضخمات سلسلة S عن محركات الأوامر التناظرية السابقة التي سبقتها في تاريخ منتجات فانووك.

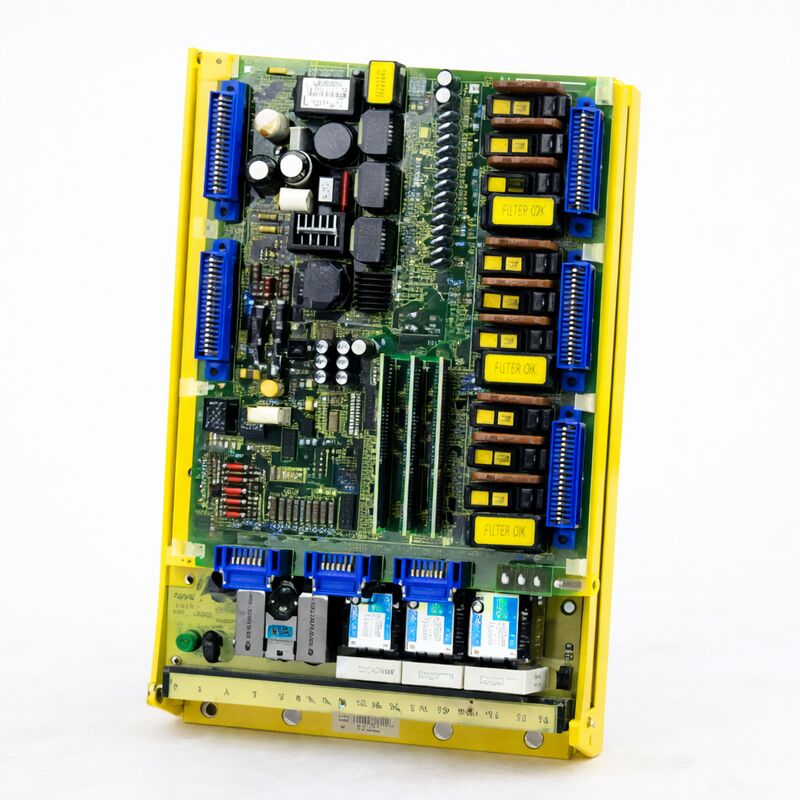

في A06B-6058-H334، توجد بطاقة التحكم A16B-1100-0330 في الجزء العلوي من الوحدة وتدير اتصال PWM الرقمي، وحلقة التحكم الحالية لجميع قنوات المحاور الثلاثة، ودوائر مراقبة الأعطال.
أسفلها، تتعامل لوحة الطاقة A20B-1003-0864 مع مراحل التبديل عالية الجهد، وناقل التيار المستمر، ودائرة التفريغ التجديدي لتجميع المحاور الثلاثة.
عند حدوث عطل في محرك يعمل — الأسباب الشائعة تشمل فشل ترانزستورات الطاقة، وتدهور المكثفات الإلكتروليتية، وتآكل نقاط تلامس المرحل، والتآكل على مسارات لوحة الدوائر المطبوعة — عادةً ما يكون العطل قابلاً للعزل إلى إحدى هاتين اللوحتين أو أشباه الموصلات في مرحلة الخرج.
يمكن لمرافق الإصلاح الملمة ببنية H334 عادةً استعادة المحرك إلى حالة العمل عن طريق معالجة نقاط الفشل المحددة هذه، وهذا هو سبب بقاء خدمات الإصلاح وإعادة التصنيع لـ A06B-6058-H334 قابلة للتطبيق تجاريًا بعد عقود من انتهاء إنتاج الوحدة.
يشير تعيين H334 إلى تركيبة حجم المحرك المحددة التي تم تكوين المحرك لها: ثلاث قنوات، كل منها مُقاس لنطاق محركات 0S/5S/10S. في تسمية محركات سلسلة S من فانووك، يحدد الرقم تصنيف عزم الدوران المستمر — ينتج 5S خرجًا أعلى من 0S، و 10S أعلى مرة أخرى.
بالنسبة لمركز تشغيل عمودي ثلاثي المحاور حيث تقود محاور X و Y و Z كل منها من خلال آليات لولبية بأحجام وخصائص احتكاك مختلفة، فإن وجود جميع القنوات الثلاث في حاوية واحدة مع استخدام نفس عائلة المحركات يبسط مخزون الصيانة بشكل كبير.
تشير تسميات القنوات L و M و N إلى توصيلات المحاور الثلاثة على المحرك.
في مركز تشغيل قياسي، يقود L عادةً محورًا واحدًا، و M محورًا ثانيًا، و N محورًا ثالثًا — يعتمد التعيين المحدد لمحاور الآلة (X، Y، Z) على تكوين الأسلاك الخاص بباني الآلة وإعدادات المعلمات في وحدة التحكم CNC.
كانت وحدات التحكم FANUC 0-B و 0-C و Series 15 التي يدعمها H334 هي منصات CNC الأساسية لفانووك لأدوات الآلات الصناعية خلال فترة إنتاجها.
قدمت سلسلة 0 تحكمًا فعالًا من حيث التكلفة للآلات الصغيرة والمتوسطة؛ قدمت سلسلة 15 حلاً عالي الأداء للتطبيقات المعقدة متعددة المحاور وعالية السرعة.
استخدمت كلتا العائلتين نفس واجهة محرك السيرفو PWM التي ينفذها H334، وهذا هو سبب تغطية وحدة محرك واحدة لجميع أجيال التحكم الثلاثة.
تشمل الآلات التي تعمل بهذه الأجيال من وحدات التحكم مراكز التشغيل العمودية والأفقية، ومراكز الخراطة ذات الأدوات الحية، وآلات التجليخ، ومعدات الإنتاج CNC المخصصة من بناة الآلات بما في ذلك Mori Seiki و Mazak و Okuma و Makino وغيرها.
الوضع التشغيلي المستمر لهذه الآلات في بيئات الإنتاج في جميع أنحاء العالم هو ما يدعم السوق الثانوية لـ A06B-6058-H334.
س 1: ماذا يعني "الجيل الثالث من سلسلة S"، وكيف يختلف عن محركات سلسلة S السابقة؟
تطورت مضخمات السيرفو الرقمية من سلسلة S من فانووك عبر عدة أجيال من الأجهزة، كل منها يحدّث بطاقة تحكم PWM، وتصميم لوحة الطاقة، ومعالجة الإشارات.
يحمل الجيل الثالث بطاقة التحكم A16B-1100-0330، والتي تتميز بتحكم رقمي محسّن في التيار مقارنة بالمتغيرات السابقة A16B-1100-0310 و A16B-1100-0320. توفر بطاقة التحكم الأحدث رفضًا أفضل للتوافقيات وعرض نطاق ترددي أضيق لحلقة السرعة.
لأغراض الصيانة، يهم الجيل عند البحث عن لوحات بديلة — لا يمكن استبدال A16B-1100-0330 بلوحات تحكم سلسلة S الأقدم.
س 2: هل يمكن استخدام A06B-6058-H334 مع محركات خارج نطاق 0S/5S/10S؟
تم تكوين H334 لموديلات المحركات 0S و 5S و 10S. يتطلب استخدام محركات خارج هذا النطاق — مثل 20S أو 30S — وحدة محرك مختلفة مُقاسة للخرج الحالي الأعلى الذي تتطلبه هذه المحركات.
سيؤدي تشغيل محرك غير مُقاس مع محرك أكبر من اللازم إلى تشغيل حماية التيار الزائد عند بدء تشغيل المحرك أو تحت الحمل. تحقق دائمًا من تعيين موديل المحرك على لوحة اسم المحرك قبل اختيار محرك بديل.
س 3: تم إيقاف الوحدة عن الإنتاج — من أين يتم الحصول على وحدات بديلة؟
تدور الوحدات المُجددة والفائضة من A06B-6058-H334 في سوق قطع غيار الآلات الصناعية من تفكيك الآلات، ومخزونات المخزون الزائد، وموردي الإصلاح المتخصصين.
تقدم مراكز الإصلاح المعتمدة من فانووك ومُجددي الإلكترونيات من طرف ثالث كلاً من وحدات التبادل (حيث يتم إعادة بناء وحدة العميل الفاشلة وإعادتها أو توفير وحدة مُجددة بالتبادل) ووحدات فائضة مباشرة. تختبر جميع الموردين ذوي السمعة الطيبة الوحدات على منصات اختبار سلسلة S من فانووك مع محركات سيرفو AC فعلية قبل الشحن.
س 4: ما هي أوضاع الفشل الأكثر شيوعًا لـ A06B-6058-H334؟
أعطال الطاقة الأكثر شيوعًا هي: فشل ترانزستورات الطاقة في قناة خرج واحدة أو أكثر من القنوات الثلاث (تظهر كتيار زائد للمحور أو إنذارات عطل المحرك)، وتدهور أو فتح المكثفات الإلكتروليتية على لوحة الطاقة (تظهر كسلوك غير منتظم للمحور أو أعطال في جهد ناقل التيار المستمر)، وتآكل نقاط تلامس المرحل المغناطيسي (تظهر كأعطال متقطعة في جاهزية المحرك)، والتآكل على توصيلات مسارات لوحة الدوائر المطبوعة في البيئات القاسية.
تتعطل مخرجات DAC ودوائر الواجهة الليفية البصرية لبطاقة التحكم A16B-1100-0330 بمرور الوقت في البيئات ذات الاهتزازات العالية أو دورات الحرارة.
س 5: ما هي رموز الإنذار على وحدة التحكم CNC التي تشير إلى مشكلة في A06B-6058-H334؟
في وحدات التحكم FANUC 0-B/0-C و Series 15، تظهر إنذارات السيرفو التي تشير إلى محرك سلسلة S عادةً كأخطاء من سلسلة AL-400 (إنذارات السيرفو) على لوحة مشغل وحدة التحكم CNC. تحدد الرموز المحددة نوع العطل — التيار الزائد (عادةً AL-401 أو AL-411 حسب المحور)، الجهد الزائد، أعطال رابط التيار المستمر، وأخطاء الاتصال بين وحدة التحكم CNC والمحرك.
يشير رمز الإنذار إلى قناة المحور المتأثرة.
قبل استبدال المحرك، تأكد من أن العطل في المحرك وليس في المحرك أو كابل التغذية الراجعة أو بطاقة واجهة وحدة التحكم CNC باتباع إجراء التشخيص الخاص بفانووك: تحقق من عزل المحرك، وتحقق من استمرارية تغذية المشفر الراجعة، وقم بتبديل تعيينات المحاور إذا أمكن لتحديد ما إذا كان العطل ينتقل مع المحرك أم يبقى مع أسلاك المحور.
