فانوك A06B-6064-H302 ∙ AC محرك الفولاذ الرقمي MDL 1.5 / 2 (1.5S / 2S المحركات) ، ردود الفعل المتسلسلة، A06B-6064 سلسلة، فانوك 0-C/15/16/18/21 متوافق

نظرة عامة

الـفانوك A06B-6064-H302هو محرك محركات الفولاذ الرقمي التيار المتردد من عائلة مكبرات الفولاذ المتسلسلة A06B-6064 من Fanuc ، تم تكوينها لمحركات الفولاذ MDL 1.5 و 2 ′′ أصغر فئة طاقة في سلسلة A06B-6064 ،على وجه التحديد 1.5S و 2S فانوك موديلات محركات الفولاذ التيار.

هذه المحركات تحتل الطرف السفلي من مجموعة محركات الدوران A06B-6064: محركات الدوران المدمجة ذات الطاقة المنخفضة مناسبة لمراكز التصنيع الصغيرة ومراكز التحويل الصغيرة ،والآلات الطحن CNC حيث متطلبات طاقة الغزل معتدلة ومساحة الخزانة في قسط.

تمثل سلسلة A06B-6064 جيل مكبرات الفولاذ المسلسل الرقمي لـ Fanuc ، والانتقال من محركات الفولاذ التناظرية السابقة إلى التواصل الرقمي بين محرك الفولاذ و CNC.

في هذه الهندسة المعمارية ، ترسل CNC أوامر سرعة الغزل والاتجاه عبر واجهة رقمية متسلسلة ، ويعيد محرك الغزل ردود فعل سرعة المحرك وحالة من خلال نفس الرابط المتسلسل.

هذا يزيل تكييف الإشارة التناظرية التي كانت تتطلبها أجيال محركات الدوران السابقة ويجلب الدوران إلى نفس بيئة التحكم الرقمية مثل محركات الخدمة المحورية.

في تركيب آلة الجهاز،يتم إقران A06B-6064-H302 باستمرار مع وحدات مكبرات الخدمة من سلسلة C (سلسلة A06B-6066) على نفس الجهاز. كان هذا الاقتران هو المزيج القياسي المصنع للآلات المبنية على FANUC 0-C.، 15، 16، 18، و 21 مراقبة خلال الحقبة عندما كانت كل من عائلات محركات الحالية.

تتشارك محركات الغزل والحوافز في نفس خزانة التحكم ، المتصلة بواجهة الغزل المتسلسلة في CNC وواجهة محور PWM.

فهم هذا التزاوج مهم لصيانة الآلة: يتم عزل عيب على محرك الغزل إلى وحدة A06B-6064-H302 ومجمعاتها PCB ،في حين أن أخطاء المحور تنطوي على وحدات A06B-6066.

المواصفات الرئيسية

MDL 1.5 و 2 ️ محرك الفولاذ الصغير ، تكامل CNC الكامل

في تصنيف المحركات المترددة لـ Fanuc لعصر A06B-6064 ، يحدد رقم النموذج فئة القوة المستمرة.

محرك 1.5S يوفر حوالي 1.5kW من قوة الغزل المستمرة and the 2S delivers approximately 2kW — both are compact spindle motors for small-to-mid machine tools where the workpiece and tooling combination does not require the higher kW output of larger spindle motor classes like the 6S12S أو 22S.

على الرغم من تصنيف الطاقة المتواضعة ، فإن محركات 1.5S و 2S على A06B-6064-H302 تحصل على نفس جودة التحكم الرقمي في السرعة وعزم الدوران مثل المحركات الكبيرة في السلسلة.حلقة التغذية الراجعة المتسلسلة بين المحرك والدفع توفر تنظيم دقيق للسرعةتسارع و تباطؤ سلس في ظل معايير تسارع المساميروتزامن موثوق به لعمليات التقط الصلبة حيث يجب أن يتبع المغزل موقف المغزل المبرمج بالتنسيق مع تغذية المحور Z.

يعد النقر الصلب وظيفة حاسمة لمراكز التصنيع ‬ قدرة محرك الدوران على الحفاظ على سيطرة موقف الدوران الضيقة أثناء النقر تحدد بشكل مباشر نوعية الخيوط وعمر الأداة.

بنية و قابلية الخدمة لـ 3 PCBs

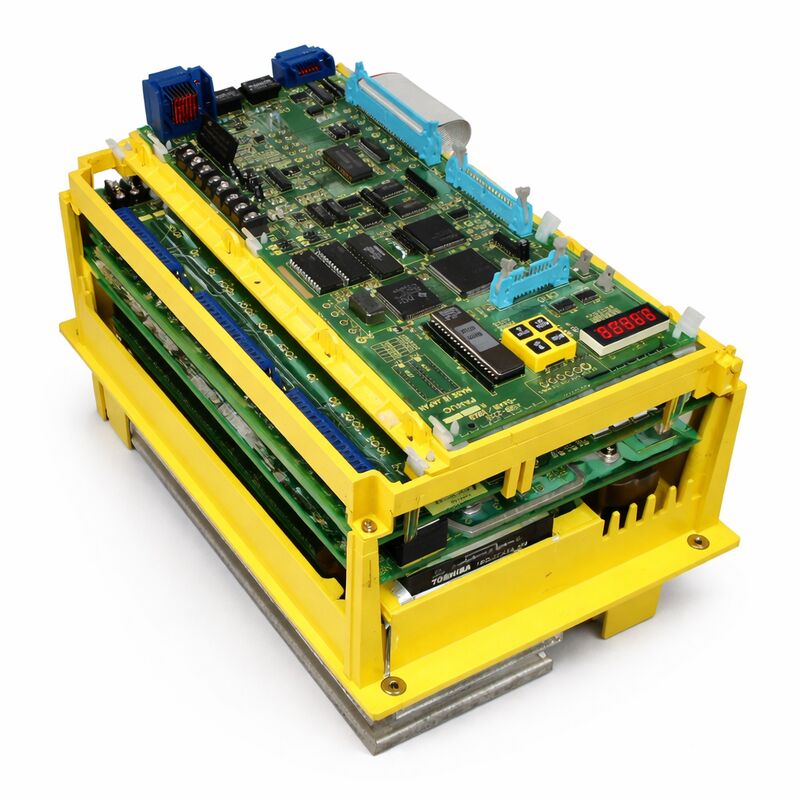

تستخدم A06B-6064-H302 معيار بنية داخلية من ثلاثة ألواح عبر سلسلة A06B-6064: لوحة الأسلاك / واجهة ، مجموعة لوحة التحكم (A16B-2201-0440 و A16B-2100-0070) ،و لوحة الطاقة (A20B-1005-0190).

كل لوحة تخدم وظيفة متميزة ‬ لوحة الواجهة توجه الإشارات بين رابط CNC التسلسلي ، لوحات التحكم ، و قسم الطاقة ؛لوحات التحكم تتعامل مع خوارزميات تنظيم السرعة والعزم الرقمي؛ مجلس الطاقة يدير تصحيح التيار المتردد ، حافلة التيار المتردد ، وتبديل مخرج IGBT الذي يحول طاقة حافلة التيار المتردد إلى تيار التيار المتردد ثلاثي المراحل الذي يدفع محرك الغزل.

هذا الفصل بين اللوحات يعني أنه غالبًا ما يمكن معالجة إخفاقات المجال الشائعة عن طريق استبدال لوحة واحدة بدلاً من وحدة المحرك بأكملها.يمكن استبدال ترانزستور الطاقة فشل على لوحة الطاقة في حين أن لوحات التحكم لا تزال في الخدمة.

يتم استبدال لوحة تحكم تالفة تنتج تنظيم سرعة غير صحيح بشكل مستقل ، تاركة لوحة الطاقة الوظيفية في مكانها.المتخصصين في إصلاح المخزون كل من إصدارات لوحة التحكم و A20B-1005-0190 لوحة الطاقة كقطع خدمة فردية لهذا السبب بالضبط.

ردود الفعل المتسلسلة وواجهة CNC

واجهة التغذية الراجعة المتسلسلة على A06B-6064-H302 تتواصل مع بيانات موقع عمود المحرك وسرعة الدفع إلى CNC بمعدل التحديث المطلوب لحلقة وضع الغزل في CNC.هذا المسار ردود الفعل هو ما يسمح التنصت الصلبة ‬ CNC يستخدم الموقف الزاوي في الوقت الحقيقي من الغزل، يتم إرسالها عن طريق ردود الفعل المتسلسلة ، لمزامنة التقدم في المحور Z مع دوران الغزل دورًا تلو الآخر خلال عملية الضغط.

كما أن الواجهة المتسلسلة تحمل معلومات حالة المحرك ‬شفرات الإنذار، وإشارات السرعة التي تم تحقيقها، وبيانات مراقبة الحمل ‬من المحرك إلى CNC،إعطاء CNC الرؤية في صحة محرك الدوران التي لم تكن ممكنة مع محركات الواجهة التناظرية.

عندما تقوم محرك الدوران بتوليد إنذار، تتلقى CNC رمز الإنذار من خلال الواجهة المتسلسلة وتعرضه على لوحة المشغل.تبسيط تشخيص الأخطاء لمشغل الآلة ومهندس الصيانة.

الأسئلة الشائعة

السؤال 1: وصف المحرك يقول MDL 1.5هل تتضمن وحدة واحدة محرك 1.5S و 2S؟

نعم. تم تكوين A06B-6064-H302 لتشغيل كل من طرازات المحرك 1.5S و 2S ‬ وهي وحدة محرك واحدة تحدد إعدادات المعلمات التي يتحكم بها المحرك. عند تثبيتها مع 1.محرك 5S، ردود الفعل المتسلسلة للمحرك تحدد نفسها إلى محرك القيادة، والحركة تستخدم مجموعة المعايير المقابلة.

نفس وحدة القيادة ، مثبتة على محرك 2S ، تستخدم معايير محرك 2S.هذه تغطية محرك مزدوجة في رقم جزء واحد تبسيط مخزون قطع الغيار لمحلات الآلات التي قد يكون كلا الأحجام المحرك في أسطول الآلات الخاصة بهم.

س2: ما هي أكثر أنماط الفشل شيوعاً في A06B-6064-H302?

على لوحة الطاقة ، فإن فشل ترانزستور IGBT هو الخطأ الأكثر شيوعًا ، ويرجع ذلك عادة إلى انهيار عزل التلف المحرك الذي يسمح لتيار الخطأ بالتدفق من خلال مرحلة إخراج المحرك.

على لوحات التحكم ، يؤدي شيخوخة المكونات وتدهور المكثف الكهربائي إلى أخطاء تنظيم السرعة وأخطاء الاتصال الرقمي مع CNC بمرور الوقت.فشل مروحة التبريد يسرع الإجهاد الحراري على جميع المكونات، لذلك التحقق من حالة تشغيل المروحة أثناء الصيانة الروتينية أمر مهم.

رموز إنذار الغزل من CNC تحدد فئة الخطأ النشطة ، وتوجه فني الإصلاح إلى اللوحة أو المكون المحدد.

السؤال 3: هل يمكن للـ A06B-6064-H302 تشغيل محرك فولاذي غير المحرك 1.5S و 2S؟

لا ‬ يتم مطابقة مرحلة طاقة المحرك ومجموعة المعلمات إلى فئة المحرك 1.5S و 2S.

ربط محرك فولاذ أكبر (مثل 6S أو 12S) إلى H302 يؤدي إلى تشغيل المحرك خارج نطاق التيار الاسمي أثناء أحمال التصنيع ، مما يؤدي إلى حماية التيار الزائد أوفي الحالات الشديدة، تدمير مرحلة الخروج.

دائماً مطابقة نموذج محرك الدوران مع نموذج محرك الدوران. رقم H في رقم الجزء A06B-6064 يحدد فئة المحرك التي تم تصميم المحرك لها.

السؤال 4: هل يتطلب الضغط الصلب أي أجهزة إضافية إلى جانب A06B-6064-H302?

الضغط الصلب يتطلب أن يكون جهاز CNC لديه وظيفة الضغط الصلب تم تمكينها في خيارات البرنامج.ومحرك الغزل يجب أن يكون مشفر نبضات متسلسلة التي توفر ردود الفعل الموقف الزاوي يستخدم CNC لمزامنة موقف الغزل مع حركة المحور Z.

واجهة ردود الفعل المتسلسلة لجهاز A06B-6064-H302 تدعم ردود الفعل عن الموقف هذه.

يجب تكوين معايير CNC للفول معين والهندسة النقرة. لا أجهزة إضافية ما عدا محرك H302 القياسي،ويتطلب إعدادات معايير CNC المناسبة.

السؤال 5: هل A06B-6064-H302 قابلة للتبادل مع A06B-6064-H303 أو غيرها من النماذج المجاورة؟

في سلسلة A06B-6064، يتوافق كل متغير H مع نموذج محرك معين H302 لـ 1.5S / 2S، H303 لـ 3S، H305 لـ 6S، H312 لـ 12S ، إلخ.

لوحات التحكم مشتركة في العديد من المتغيرات (تظهر نفس A16B-2201-0440 و A16B-2100-0070 في عدة نماذج A06B-6064) ،ولكن لوحة الطاقة وبعض البرمجيات الثابتة المعلمات تختلف بين فئات المحرك.

لا ينبغي استبدال H303 أو H305 بـ H302 دون التحقق من توافق لوحة الطاقة وتحميل المعلمات الصحيحة للمحرك ،لأن خصائص محرك القيادة الأكبر قد لا تعمل بشكل صحيح مع مكونات مرحلة الطاقة في H302أو العكس
