| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6066-H006 |

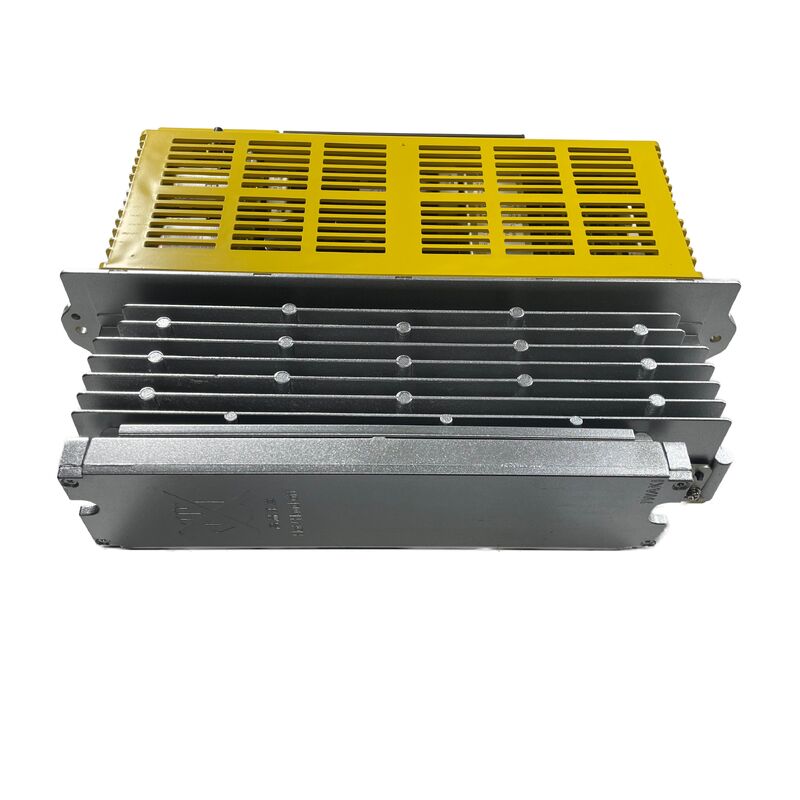

الـ فانووك A06B-6066-H006 هو محرك أحادي المحور من فئة SVUC بقوة 80 أمبير من عائلة مضخمات السيرفو من الفئة C من Fanuc، مصمم للموديلات الأثقل من المحركات في نطاق الفئة C — تحديدًا محركات السيرفو AC 5L و 30S، بالإضافة إلى مجموعة توافق واسعة تشمل 5S/3000، 10S/3000، 20S، 30S، 5L، 6L، 5T/3000، و 10T/2000.
ضمن سلسلة A06B-6066، يعتبر H006 هو المتغير ذو التيار الأعلى مقارنة بـ H004 (الذي يتعامل مع فئة المحركات الأخف 0S/5S/20S/1500)؛ تصنيف الخرج 80 أمبير الخاص بـ SVUC-80 يدعم سحب التيار المستمر الأكبر لمحركات 30S و 5L تحت حمل التشغيل.
يشير تصنيف 30S في تسميات محركات الفئة C من Fanuc إلى محرك سيرفو AC متوسط إلى كبير مع خرج عزم دوران مستمر كبير، وغالبًا ما يتم تركيبه على محركات محاور الخدمة الشاقة في آلات التفريز الأكبر، ومخارط الثقوب، ومراكز التشغيل حيث تتجاوز كتلة المحور ومتطلبات الاحتكاك ما يمكن أن يتحمله 20S بشكل موثوق.
يشير تصنيف 5L إلى محرك من سلسلة L-class من Fanuc، مرتبط بتطبيقات محاور آلات الليزر حيث يختلف ملف عزم الدوران والسرعة المحدد عن هندسة محركات سلسلة S القياسية.
تشترك كلتا عائلتي المحركات في نفس واجهة القيادة PWM التي ينفذها H006، وهذا هو السبب في أن رقم جزء مضخم واحد يغطي كليهما.
في الميدان، يحتل H006 موضع القناة L أو M في خزانة CNC متعددة المحاور. الآلات التي تستخدم محركات الفئة C أحادية المحور الفردية تقوم بتركيب وحدة واحدة لكل محور على سكة القيادة، كل منها يتلقى أمر PWM الخاص به من بطاقة خرج المحور الخاصة بـ CNC ويعيد تيار المحرك وتغذية المشفر عبر حزمة كابل إشارة الفئة C.
| المعلمة | القيمة |
|---|---|
| موديل القيادة | SVUC-80 (فئة 80 أمبير) |
| المحاور | أحادي (قناة L أو M) |
| المحركات الأساسية | 5L، 30S |
| نطاق المحركات الكامل | 5S/3000، 10S/3000، 20S، 30S، 5L، 6L، 5T/3000، 10T/2000 |
| جهد الدخل | 200-230 فولت تيار متردد، ±10%/-15% |
| تردد الدخل | 50/60 هرتز |
| واجهة التحكم | PWM |
| لوحة الطاقة | A20B-1004-0850 |
| لوحات التحكم | A20B-2900-0610 / 0620 / 0630 |
| وحدات التحكم المتوافقة | FANUC 0-C، الإصدارات المبكرة من 15A/16A/18A/21A |
يشير تسمية "SVUC" في تسمية الفئة C من Fanuc إلى فئة مرحلة الخرج المحددة. تصنيف SVUC-80 الخاص بـ H006 (قدرة خرج ذروة 80 أمبير) يقع فوق فئة SVUC-40 الخاصة بـ H004 ويتسع للتيار اللحظي الأعلى الذي تسحبه محركات 30S و 5L أثناء انتقالات التسارع على محاور الآلات الثقيلة.
على مركز تشغيل كبير حيث يقود المحور X طاولة ثقيلة عبر برغي كروي عالي الخطوة، يمكن أن يتطلب عزم دوران التسارع أثناء بدء الحركة السريعة سحبًا لحظيًا لعدة أضعاف التيار المستمر المقنن للمحرك — هامش SVUC-80 فوق الخرج المستمر المقنن يمنع إنذارات التيار الزائد المزعجة أثناء هذه الأحداث التشغيلية العادية.
لوحة الطاقة A20B-1004-0850 في H006 أكبر ماديًا من A20B-1200-0851 الخاصة بـ H004، مما يعكس تصنيف IGBT الأعلى ومتطلبات تبديد الحرارة لمرحلة الخرج 80 أمبير.
هذا الاختلاف في اللوحة هو التمييز المادي الأساسي بين محركات H004 و H006 عند فحص التخطيط الداخلي — لوحات التحكم المتغيرة (A20B-2900-0610/0620/0630) مشتركة عبر نطاق توافق المحركات ويتم اختيارها بناءً على طراز المحرك المحدد الذي يتم قيادته.
مثل جميع محركات الفئة C من A06B-6066، يستخدم H006 واجهة سيرفو PWM من Fanuc للتواصل مع CNC.
هذا اتصال متوازي مخصص — كابل واحد لكل محور بين بطاقة المحور الخاصة بـ CNC والمحرك — يحمل إشارة أمر سرعة/موضع PWM من CNC إلى المحرك ويعيد تغذية المشفر من المشفر النبضي للمحرك.
الواجهة متوافقة مع وحدات التحكم FANUC 0-C والإصدارات المبكرة من السلسلة 15A، 16A، 18A، و 21A التي تم تكوينها بتوافق محركات الفئة C بدلاً من FSSB.
يعد توافق واجهة PWM هذا عاملاً حاسمًا في تطبيق H006.
يمكن للآلات المبنية بأجيال التحكم هذه استخدام H006 كبديل مباشر للمحرك دون تعديل CNC أو إضافة محولات واجهة.
الآلات التي تم ترقيتها لاحقًا إلى وحدات تحكم تعتمد على FSSB تتطلب إما تحويل واجهة أو استبدال المحرك بأجهزة من سلسلة ألفا.
س1: كيف يختلف H006 عن H004 ضمن الفئة C من A06B-6066؟
H004 هو فئة SVUC الأصغر، مصنفة لمحركات 0S/5S/20S/1500 — محركات محاور أخف. H006 هو SVUC-80 (فئة 80 أمبير)، مصمم لمحركات 30S و 5L ذات عزم الدوران الأعلى. الاختلاف الداخلي الرئيسي هو لوحة الطاقة: يحمل H004 لوحة A20B-1200-0851، بينما يحمل H006 لوحة A20B-1004-0850 مع ترانزستورات IGBT ذات تصنيف أعلى.
لوحات التحكم المتغيرة (0610/0620/0630) مشتركة بين كلا الطرازين.
لا تستبدل H004 بتطبيق H006 — مرحلة الطاقة ذات التصنيف الأقل ستؤدي إلى إنذارات التيار الزائد تحت طلب تيار المحرك الأعلى لمحركات 30S أو 5L.
س2: ما هي رموز إنذار CNC التي تشير إلى A06B-6066-H006 كمصدر للخطأ؟
في وحدات التحكم FANUC 0-C والإصدارات المبكرة من 15/16/18/21، تظهر إنذارات محركات الفئة C كرموز من سلسلة SV-4xx على شاشة إنذار CNC. يشير SV-401 أو ما يعادله إلى تيار المحور الزائد (غالبًا ما يكون ناتجًا عن فشل ترانزستور خرج في المحرك أو قصر في لف المحرك). يشير SV-404 إلى فقدان تغذية المشفر.
مؤشر LED الخاص بمحرك الفئة C يوفر تحديدًا إضافيًا للخطأ على جسم المحرك — شاشة سبعة أجزاء تعرض رموز خطأ محددة تتوافق مع رقم إنذار CNC. اقرأ دائمًا كل من إنذار CNC ورمز LED الخاص بالمحرك قبل تحديد ما إذا كان الخطأ في المحرك أو المحرك أو كابلات التغذية.
س3: هل توافق محرك 5L خاص بتطبيقات آلات الليزر؟
نعم، في سياق نطاق محركات A06B-6066-H006، يشير 5L إلى محرك سيرفو من سلسلة ليزر Fanuc مصمم خصيصًا لمحركات المحاور في آلات قطع الليزر من Fanuc (مثل Laser Mate والمنصات المماثلة).
هذه المحركات لها خصائص عزم دوران/سرعة مختلفة عن محركات سلسلة S القياسية ولكنها تعمل على نفس واجهة القيادة PWM للفئة C. دعم H006 لمحرك 5L يجعله ذا صلة بصيانة آلات الليزر بالإضافة إلى تطبيقات التشغيل الآلي CNC التقليدية.
س4: هل يمكن لـ A06B-6066-H006 تشغيل محرك 20S، على الرغم من أن H004 يدعم أيضًا 20S؟
نعم. تتضمن قائمة توافق محركات H006 محرك 20S، والذي يتداخل مع نطاق H004.
قدرة التيار الأعلى لـ H006 ليست عيبًا لقيادة محرك 20S — إنها ببساطة تعني أن المحرك لديه هامش أكبر مما يتطلبه محرك 20S، وهذا ليس ضارًا.
من الناحية العملية، إذا حددت الآلة في الأصل H006 لمحور 20S (ربما لهامش ترقية محرك مستقبلي أو بسبب تفضيل باني الآلة)، فإن استبداله بـ H006 آخر صحيح وموثوق. استبدال H004 سيعمل تقنيًا إذا كان المحور محملًا بشكل خفيف، ولكن مطابقة المواصفات الأصلية هو نهج الصيانة القياسي.
س5: لوحة الطاقة A20B-1004-0850 — هل هي متاحة كمكون إصلاح منفصل؟
لوحة الطاقة A20B-1004-0850 متداولة في سوق قطع الغيار وتخزنها أخصائيو إصلاح مكونات Fanuc الذين يقومون بصيانة محركات الفئة C.
يمكن استبدالها بشكل مستقل عندما يتم عزل الخطأ في مرحلة الطاقة (فشل الترانزستور، تدهور مكثف ناقل الطاقة) بينما تظل لوحات التحكم تعمل.
تقوم مرافق الإصلاح باختبار المحرك مع تركيب لوحة الطاقة البديلة تحت حمل المحرك الفعلي قبل الشحن، والتحقق من صحة أشكال موجة تبديل الترانزستور وتيار الخرج عبر نطاق تشغيل المحرك.
