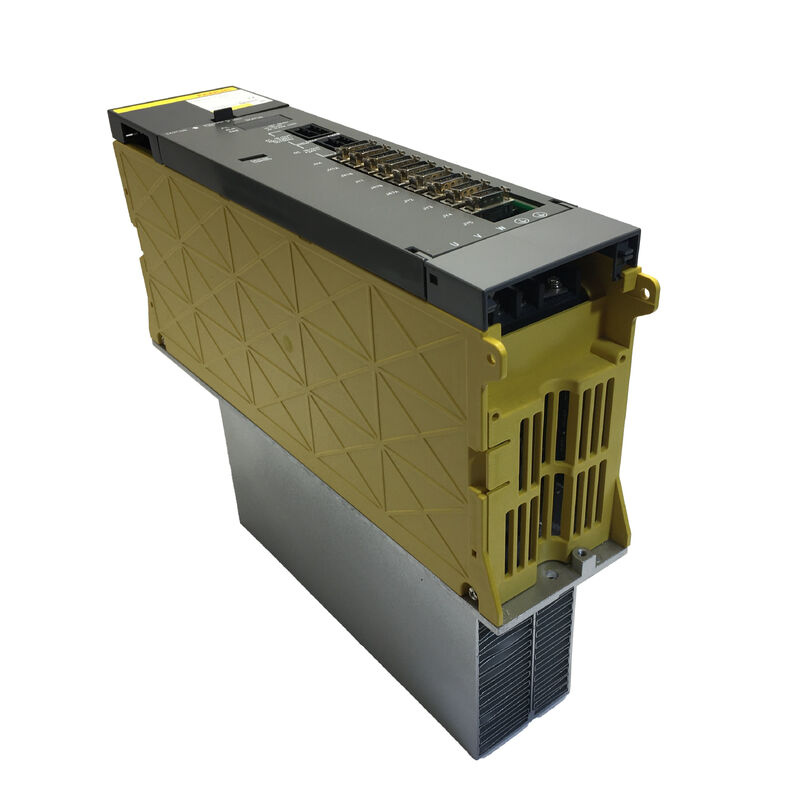

فانو A06B-6078-H211 | وحدة مضخم دوران ألفا — 13.2 كيلو واط، 48 أمبير، 200 فولت، واجهة من النوع الأول

رقم القطعة: A06B-6078-H211

النوع: وحدة مضخم دوران AC (SPM)

الموديل: ألفا SPM-11

الواجهة: النوع الأول

طاقة الإدخال المقدرة: 13.2 كيلو واط

جهد ناقل الإدخال: 283–325 فولت تيار مستمر (من وحدة إمداد طاقة ألفا PSM)

أقصى جهد خرج: 230 فولت تيار متردد

تيار الخرج المقدر: 48 أمبير

سلسلة CNC المتوافقة: السلسلة 0، 15، 16، 18، 20، 21، 16i، 18i، 20i، 21i، Power Mate i

محركات الدوران المتوافقة: ألفا 6، ألفا 8، ألفاP 8، ألفاP 12

درجة حرارة التشغيل المحيطة: 0–55 درجة مئوية

الأنواع الشائعة: #H500 (قياسي)، #H501

نظرة عامة

وحدة مضخم دوران ألفا من فانو A06B-6078-H211 — موديل SPM-11 — تنتج 13.2 كيلو واط من ناقل التيار المستمر لوحدة إمداد طاقة ألفا، مع تيار خرج مقدر 48 أمبير بجهد يصل إلى 230 فولت تيار متردد، لتشغيل محركات دوران ألفا في فئة 6–12 كيلو واط.تستخدم طوبولوجيا عاكس PWM ترانزستور وواجهة تسلسلية من النوع الأول إلى CNC، وهي وحدة تشغيل الدوران الموجودة في مراكز تشغيل فانو، وآلات التفريز الرأسية والأفقية، ومراكز الثقب والتنصت عبر جيل أدوات آلات CNC المبنية حول بنية محرك ألفا — بما في ذلك آلات Robodrill الخاصة بفانو ونطاق Leadwell CNC.عند تصنيف طاقة SPM-11، تغطي هذه الوحدة محركات دوران ألفا بقوة 8 كيلو واط و 12 كيلو واط (ألفا 6، ألفا 8، ألفاP 8، وألفاP 12) التي تم تحديدها في المصنع لمراكز التشغيل متوسطة المستوى في تلك الفترة.

تقع في نطاق مضخم دوران ألفا بين SPM-5.5 (أصغر) و SPM-15 (أكبر)، وقدرة إدخالها البالغة 13.2 كيلو واط وسقف خرجها البالغ 48 أمبير يحددان محركات الدوران التي يمكن توصيلها بها.

يوجد A06B-6078-H211 في نوعين رئيسيين من اللواحق: #H500 و #H501.

تحمل هذه الأنواع إصدارات برامج مختلفة، وفي بعض التكوينات، لوحات واجهة مختلفة — وهو تمييز مهم عند البحث عن بديل، لأن معلمات التحكم في الدوران المخزنة في CNC وبروتوكول الاتصال المتوقع من الوحدة يجب أن تتطابق.

تشير CNC-Shopping والموردون المتخصصون الآخرون إلى أن وحدات #H501 تتطلب تأكيدًا خاصًا للبرنامج لضمان توفير الإصدار الصحيح.

معاملة هذين اللاحقين على أنهما قابلان للتبديل دون التحقق يمكن أن يؤدي إلى وحدة تعمل ولكنها تفشل في الاتصال بشكل صحيح مع CNC الجهاز.

المواصفات الرئيسية

المعلمة

القيمة

تسحب وحدة مضخم دوران الطاقة من ناقل التيار المستمر المشترك هذا وتحولها إلى تيار متردد متغير الجهد والتردد الذي يتطلبه محرك الدوران.

هذه البنية تعني أن SPM-11 ليس لها اتصال مباشر بإمداد التيار المتردد الرئيسي. تتلقى جهد ناقل التيار المستمر من PSM وتحول ذلك إلى طاقة المحرك تحت أمر CNC عبر واجهة تسلسلية من النوع الأول.

يجب أن يتم قياس PSM بشكل صحيح للحمل الإجمالي للمحرك — الدوران بالإضافة إلى محاور السيرفو — ويجب أن تكون مدخلات SPM-11 البالغة 13.2 كيلو واط ضمن السعة المتاحة لـ PSM جنبًا إلى جنب مع وحدات مضخم السيرفو التي تشترك في نفس الناقل.

يشير الرقم "11" في SPM-11 إلى فئة طاقة الخرج المقدرة للوحدة بالكيلو واط. ضمن سلسلة مضخم دوران ألفا 200 فولت، يتراوح النطاق من SPM-2 في الطرف الأصغر إلى SPM-55 في الطرف الأكبر.

تعتبر SPM-11 مناسبة لمحركات دوران ألفا متوسطة المدى وهي واحدة من وحدات الدوران الأكثر شيوعًا في جيل ألفا من أدوات الآلات، ولهذا السبب لا تزال وحدات التبادل وخدمات الإصلاح ولوحات قطع الغيار مدعومة بشكل جيد في سوق ما بعد البيع.

واجهة النوع الأول — اتصال CNC

يحدد تصنيف النوع الأول على A06B-6078-H211 واجهة الاتصال التسلسلي بين مضخم الدوران و CNC. استخدمت فانو نوعين من الواجهات التسلسلية في عائلة محركات دوران ألفا: النوع الأول والنوع الثاني.

هذه الواجهات غير قابلة للتبديل — تتطلب وحدة مضخم دوران من النوع الأول CNC مهيأ لاتصال دوران من النوع الأول، وتتطلب وحدة من النوع الثاني CNC مهيأ من النوع الثاني.

تركيب نوع الواجهة الخاطئ لا يقلل الأداء فحسب؛ بل يمنع الدوران من العمل، حيث لا يمكن لـ CNC إنشاء اتصال مع الوحدة.

تغطي واجهة النوع الأول النطاق الكامل لوظائف التحكم في الدوران التي تتطلبها أداة الآلة: نقل أمر السرعة، استقبال تغذية السرعة، تحديد موضع التوقف الموجه، التحكم في محور Cs (محور محيط الدوران) للآلات متعددة الوظائف، ومزامنة التنصت الصلب مع تغذية محور Z.

يتم الحفاظ على نطاق التحكم في السرعة البالغ 1:100 ودقة السرعة البالغة ±0.1% من أقصى سرعة لوحدة SPM-11 من خلال هذا الرابط التسلسلي تحت تنظيم السرعة بالحلقة المغلقة لـ CNC.

عندما يصدر CNC أمر سرعة دوران، تنفذه SPM-11 من خلال عاكس PWM، وتعديل تردد الخرج والجهد لجعل محرك الدوران يصل إلى السرعة المطلوبة والحفاظ عليها ضد عزم حمل القطع المتغير.

تنتقل تغذية السرعة من مستشعر MZi أو M الخاص بمحرك الدوران عبر نفس الواجهة إلى CNC، والتي تغلق حلقة التحكم في السرعة.

محركات الدوران المتوافقة

تقوم A06B-6078-H211 بتشغيل محركات دوران ألفا التالية ضمن نطاق خرجها البالغ 13.2 كيلو واط / 48 أمبير:

ألفا 6 (α6):

محرك دوران فئة 6 كيلو واط من سلسلة ألفا، يستخدم عادة في مراكز التشغيل الأصغر ومراكز الثقب والتنصت. وحدة SPM-11 ذات حجم مناسب لطلب التيار الخاص بـ Alpha 6.

ألفا 8 (α8): الاقتران الأكثر شيوعًا مع SPM-11 في مراكز تشغيل جيل ألفا. تؤكد CNC-Electronics هذا على أنه المحرك "العادي" المزود بوحدة التشغيل هذه. يعمل Alpha 8 ضمن التيار المقدر لـ SPM-11 عند مستويات الخرج المستمر والقصير الأجل.

ألفاP 8 (αP8): محرك سلسلة AlphaP في فئة 8 كيلو واط — نسخة من النوع P (قوي) توفر عزم دوران معزز في نطاق السرعة المنخفضة. يقع التيار المقدر ضمن قدرة خرج SPM-11 البالغة 48 أمبير.

ألفاP 12 (αP12): محرك سلسلة AlphaP في فئة 12 كيلو واط. هذا هو أكبر محرك يمكن لـ SPM-11 تشغيله. عند العمل في الطرف الأعلى من التيار المقدر للوحدة، يجب التحقق من حجم PSM وظروف درجة الحرارة المحيطة عند تشغيل AlphaP 12 في دورات القطع الثقيلة المستمرة.

توصيل محرك دوران خارج هذه القائمة — خاصة محرك ألفا أكبر مثل Alpha 15 أو Alpha 22 — يخاطر بإنذارات تيار زائد مستمرة وتلف محتمل للوحدة. يجب ضبط معلمة نوع المحرك في وحدة مضخم الدوران بشكل صحيح للمحرك المتصل قبل تشغيل الدوران.شروط التشغيل والحماية البيئية

تتضمن SPM-11 ثلاث طبقات من الحماية المادية تعمل بشكل مستقل عن مراقبة برنامج CNC: حماية التيار الزائد (تقوم بإيقاف تشغيل ترانزستورات الخرج قبل حدوث تلف في اللف عند تيار زائد مستمر)، وحماية الجهد الزائد (تراقب جهد ناقل التيار المستمر وتتدخل إذا تسبب طاقة التجديد في ارتفاع جهد الناقل فوق الحدود الآمنة)، والحماية الحرارية (تراقب درجة حرارة الوحدة وتقلل الخرج أو تغلق إذا تم تجاوز العتبة الحرارية الداخلية).

تعمل الوحدة بشكل صحيح من 0 درجة مئوية إلى 55 درجة مئوية محيطة. فوق 55 درجة مئوية، تبدأ دائرة الحماية الحرارية في الحد من الخرج قبل أن تغلق الوحدة، مما يظهر على شكل تخفيض في أداء الدوران أثناء الإنتاج الثقيل — عرض يبدو وكأنه مشكلة في أداء الدوران ولكنه في الواقع مشكلة في تبريد الخزانة. الحفاظ على درجة حرارة الخزانة المحيطة ضمن النطاق المقدر هو الإجراء الوقائي الأساسي.

فوق ارتفاع تركيب 1000 متر، يجب تخفيض الخرج المتاح بحوالي 1 درجة مئوية لكل 100 متر إضافية من الارتفاع (يعادل تقليل هامش الحرارة). للتركيبات على ارتفاعات عالية، هذه معلمة للتحقق منها مع باني الآلة أو وثائق تطبيق فانو.

رموز الإنذار وأنماط الأعطال الشائعة

تقوم SPM-11 بالإبلاغ عن الأعطال من خلال مزيج من مؤشرات LED على واجهة الوحدة ورموز الإنذار التي يتم إرسالها إلى CNC. الإنذارات الأكثر شيوعًا في الخدمة هي:

الإنذار 12 (تيار زائد / عطل محرك الدوران):

يظهر عندما ينقطع العزل بين PE وأسلاك طاقة المحرك (U، V، W). إجراء التشخيص هو فصل أسلاك طاقة المحرك عند أطراف المضخم واختبار العزل بين PE وكل سلك مفصول. إذا كان العزل مقبولاً عند أطراف المضخم ولكن ليس عند المحرك نفسه، فإن العطل في لفات المحرك — الوحدة ليست في حالة عطل.

الإنذار 03 (عطل شحن وصلة التيار المستمر): يشير إلى مشكلة في جهد ناقل التيار المستمر، والتي قد تكون PSM، أو مكثفات وصلة التيار المستمر في PSM أو SPM-11، أو قضبان التوصيل المتبادلة.

C0، C1، C2 (خطأ اتصال): تشير هذه إلى فقدان أو خطأ في الاتصال التسلسلي بين CNC ووحدة SPM. تشمل الأسباب نوع لوحة الواجهة غير الصحيح، أو أعطال الكابلات، أو عدم تطابق المعلمات بين إصدار برنامج الدوران لـ CNC وإصدار برنامج الوحدة — وهو مصدر قلق خاص عندما تكون أنواع #H500 و #H501 متضمنة.

التوريد، التبادل، والإصلاحA06B-6078-H211 هي وحدة قابلة للخدمة. تقوم شركات متخصصة بما في ذلك CNC-Electronics و Fanucworld و DNC-Electronics بتخزين وحدات التبادل وتقديم خدمات الإصلاح التي تغطي كل من لوحة التحكم / الواجهة ولوحة الطاقة. عند البحث عن بديل، تأكد مما إذا كانت الآلة تتطلب #H500 أو #H501 قبل الطلب — كما هو مذكور أعلاه، تحمل هذه الأنواع إصدارات برامج مختلفة وليست دائمًا قابلة للتبديل. بالنسبة للآلات التي تشير فيها سلوك إنذار الدوران فقط إلى الوحدة بدلاً من المحرك أو الأسلاك، فإن اختبار الوحدة المشتبه بها على جهاز اختبار فانو هو خطوة التشخيص المناسبة قبل الالتزام بالبديل.

أسئلة متكررة

س1: ما هي محركات الدوران التي يمكن لـ A06B-6078-H211 تشغيلها؟

تم تصنيف وحدة SPM-11 لمحركات دوران ألفا ضمن نطاق خرجها البالغ 13.2 كيلو واط / 48 أمبير: ألفا 6، ألفا 8، ألفاP 8، وألفاP 12. يعتبر Alpha 8 هو الاقتران الأكثر شيوعًا. توصيل محرك أكبر — مثل Alpha 15 أو Alpha 22 — يتجاوز التيار المقدر للوحدة وسينتج إنذارات تيار زائد مستمرة. يجب ضبط معلمة نوع المحرك في الوحدة لتتوافق مع المحرك المتصل قبل تشغيل الدوران.

س2: ما هو الفرق بين أنواع #H500 و #H501؟

كلاهما وحدات SPM-11 تشترك في نفس أجهزة الطاقة وتصنيفات الخرج. يكمن الاختلاف في إصدار البرنامج، وفي بعض الحالات، لوحة الواجهة المثبتة. يجب أن يكون إصدار البرنامج متوافقًا مع برنامج التحكم في الدوران الخاص بـ CNC. عندما تم بناء الآلة في الأصل، تم تحديد إما #H500 أو #H501. استبدال أحدهما بالآخر دون تأكيد البرنامج يمكن أن يؤدي إلى وحدة تفشل في الاتصال بـ CNC — لن يعمل الدوران وسيتم إنشاء إنذار اتصال (C0، C1، أو C2). تأكد دائمًا من النوع المطلوب قبل طلب بديل.

س3: ما هي وحدات تحكم CNC المتوافقة مع A06B-6078-H211؟

واجهة النوع الأول لـ SPM-11 متوافقة مع فانو CNC Series 0، 15، 16، 18، 20، و 21، وما يعادلها من سلسلة i: 16i، 18i، 20i، 21i، و Power Mate i. يجب تكوين CNC لاتصال دوران تسلسلي من النوع الأول. تتطلب CNC من النوع الثاني وحدة مضخم دوران مختلفة ولا يمكنها استخدام A06B-6078-H211 دون تعديل.

س4: يظهر الإنذار 12 — هل وحدة SPM-11 معطلة؟

ليس بالضرورة. يشير الإنذار 12 إلى حالة تيار زائد غالبًا ما تكون ناجمة عن انهيار العزل في لفات محرك الدوران أو كابل طاقة المحرك، وليس عطلًا في الوحدة. إجراء التشخيص هو: إيقاف تشغيل الآلة، فصل أسلاك طاقة المحرك (U، V، W) من أطراف خرج المضخم، ثم تشغيل الجهاز وطلب الدوران. إذا اختفى الإنذار 12، تحقق من مقاومة العزل بين PE وكل سلك مفصول — العزل المقبول في نطاق مئات الميغا أوم. إذا فشل العزل عند أطراف المحرك، يحتاج المحرك إلى خدمة. إذا كان العزل جيدًا ولكن عاد الإنذار 12 حتى مع فصل الأسلاك، فإن مرحلة طاقة وحدة SPM-11 مشكوك فيها.

س5: هل يمكن إصلاح A06B-6078-H211، أم يجب استبدالها كوحدة كاملة؟

إنها قابلة للإصلاح بالكامل. تتكون الوحدة من لوحتين رئيسيتين: لوحة التحكم / الواجهة ولوحة الطاقة. تقوم شركات إصلاح محركات CNC المتخصصة باختبار وإصلاح كلتا اللوحتين، ومعالجة ترانزستورات الطاقة الفاشلة، وتدهور المكثفات، وأعطال لوحة الواجهة. يشمل الإصلاح عادةً اختبارًا شاملاً على جهاز اختبار فانو مع محرك دوران فعلي للتحقق من الأداء قبل الإرجاع. تتوفر أيضًا برامج التبادل — حيث يتم توفير وحدة مجددة تعمل مقابل إعادة الوحدة المعيبة — وتقلل من وقت التوقف عن العمل مقارنة بالانتظار لإصلاح المكونات على الوحدة الأصلية.
