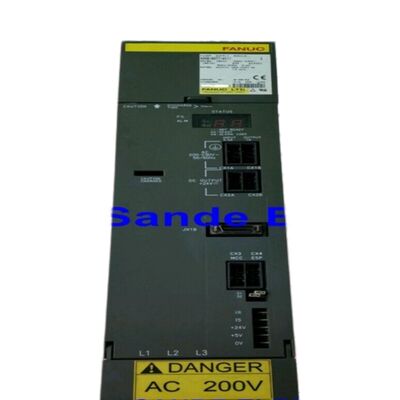

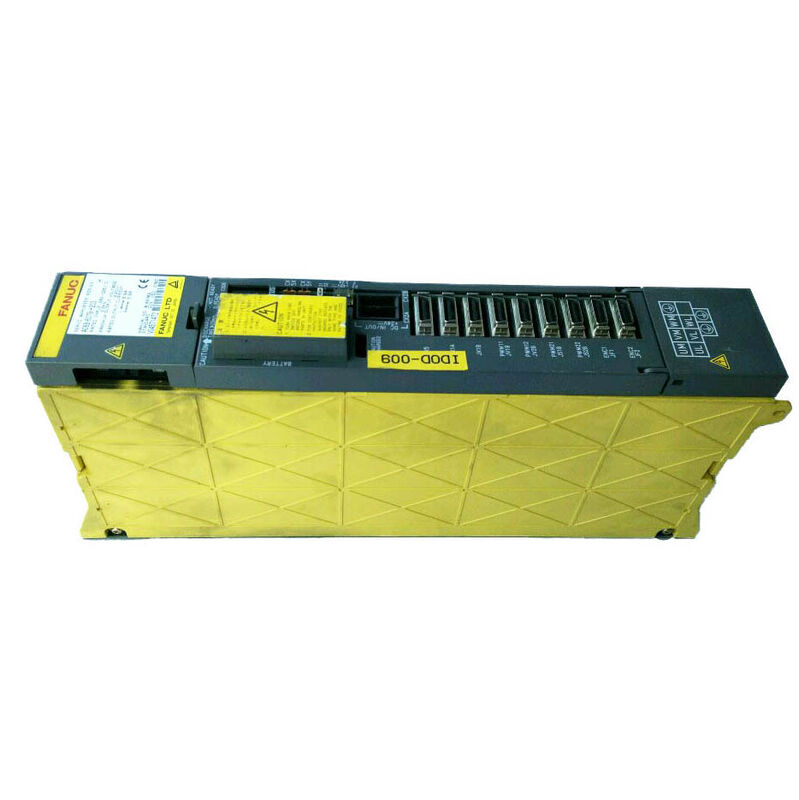

المكبر الخادم Fanuc A06B-6079-H108 A06B6079H108 A06B-6079-H108

فانوك A06B-6079-H108 ∙ وحدات مكبرات ألفا ذات محور واحد ∙ SVM1-360، 115A خروج، α100/α150 محركات، 283 ∙325V مدخل، 230V خروج، نوع A/B واجهة

نظرة عامة

الـالمواد المستخدمة في المنتجات المختلفةهي أكبر وحدة مكبرات أجهزة الخدمة ذات المحور الواحد في سلسلة A06B-6079 ألفامحرك إخراج متواصل بقوة 115 آمبر مصمم لمحركات α100 و α150 ألفا servo التي تدفع أقوى محاور أدوات الآلات في النظام البيئي CNC في Fanuc.

عندما تعمل وحدات SVM الأصغر في سلسلة A06B-6079 على محركات المحركات المدمجة لمراكز التصنيع وأجهزة EDM ، تعمل H108 في الطرف الآخر من المقياس:أجهزة CNC ذات الشكل الكبير التي تحمل المحاور كتلة هيكلية كبيرة، حيث يكون تحميل المسامير المسبقة والاحتكاك في الممر كبيرًا ، وعندما يجب على محور الخدمة تقديم عزم دوران كامل أثناء الممرات القطعية الثقيلة دون الحد من التيار.

تتبع اتفاقية تسمية SVM1-360 النمط المستخدم في جميع أنحاء عائلة SVM في سلسلة ألفا SVM1 تحدد وحدة محور واحد ، و 360 تحدد فئة ذروة التيار.عند 115A الخروج المستمر إلى محرك 230V AC، H108 قادرة على تشغيل المحركات في نطاق الطاقة المستمرة 11 15kW ، تغطي محركات المحور الكبيرة الموجودة في مصانع الحفر الأفقية ، ومراكز التصنيع الكبيرة ،آلات أدوات من نوع البورتري، ومعدات الفرامل الكبيرة حيث توفر محركات الفا الخدمية الكبيرة من فانوك القدرة على قوة المحور التي تتطلبها هذه الآلات.

بنيت في منشآت تصنيع فانوك في سفح جبل فوجي في اليابان the A06B-6079-H108 has been installed in large CNC machine tools from the mid-1990s onward — a longevity that reflects both the robustness of the hardware and the continued operational life of the large machine tools it was designed to power.

المواصفات الرئيسية

SVM1-360 فئة الحركات الكبيرة ألفا

تعريفات المحركات α100 و α150 في مجموعة محركات الفا من Fanuc تحدد تقييم عزم الدوران المستمر للمحرك 100 α100 للقسم 100 Nm للقسم 150 Nm.هذه هي محركات كبيرة جسديا مع الدوارة الثقيلة وارتكاب عدد القطب العالي التي تتطلب التيارات العالية المستمرة لتطوير والحفاظ على عزم دوران عبر نطاق سرعة التشغيل.

قدرة H108 على إنتاج 115A مطابقة خصيصًا لهذه الفئات من المحركات.

عند هذا المستوى الحالي، يتطلب H108 تجميع ترانزستور IPM (وحدة الطاقة الذكية) لتبديد الحرارة الكبيرة حتى في ظل ظروف تشغيل طبيعية.

تتضمن الوحدة مروحة حراري وتبريد مخصصة لإدارة هذا الحمل الحراري. يتم مراقبة تشغيل المروحةواستمرار التشغيل دون مخاطر تبريد المروحة إيقاف الحرارة من IPMفي تطبيقات دورة العمل العالية، يجب أن تكون حالة تشغيل مروحة التبريد جزءًا من فحص الصيانة الروتيني.

هيكل محور واحد وتخطيط المكونات

تصميم المحور الواحد لـ SVM1-360 يركز على القدرة الكاملة لإنتاج 115A في قناة محور واحدة على اتصال محطة L.على عكس وحدات SVM متعددة المحاور حيث يتم توزيع القدرة الحالية على مرحلتين أو ثلاث مراحل إخراج أصغر، تستخدم H108 مجموعة IPM عالية التيار واحدة للإنتاج القياسي الكامل.

هذه الهندسة المعمارية المركزة تجعل الوحدة واسعة جسديًا مقارنة بوحدات SVM الأصغروالقدرة المطلوبة لتحويل PWM عالية التيار.

لوحة التحكم A16B-2202-0991 ولوحة الأسلاك A20B-1006-0485 هي محددة للوحدة SVM1-360 ولا يمكن استبدالها مع لوحات SVM من سلسلة ألفا الأخرى.

يلاحظ المتخصصون في إصلاح أن لا لوحات تباع بشكل منفصل من فانوك ‬ إصلاح مستوى المكونات من تجميع ترانزستور IPM، مكثفات، مروحة، مصابيح،والبطاريات الاحتياطية لترميز النبضات هي مسار الخدمة العملي لصيانة SVM1-360.

الأسئلة الشائعة

س1: ما هي أنواع الآلات التي تستخدم عادة A06B-6079-H108؟

يتم العثور على SVM1-360 على أدوات آلة CNC الكبيرة حيث تتطلب كتلة المحور وقوى القطع قدرة عزم دوران أعلى من محركات α100 أو α150.

وتشمل المنشآت النموذجية مصانع الحفر الأفقية مع رؤوس المسامير الثقيلة، ومراكز التصنيع الرأسية ذات الشكل الكبير مع هياكل عمودية أو طاولة ثقيلة، ومراكز التصنيع ذات الخمس محاور من نوع البوابة،أجهزة مطبخ CNC حيث يتطلب محور العجل الثقيل عزم دوران عالي مستمر، وأجهزة الفرامل الضغطية ذات الشكل الكبير مع CNC backgauge و ram position control.

فئة 115A الخروج ليست شائعة في مراكز التصنيع القياسية ‬ وهي تستهدف على وجه التحديد تطبيقات محور القوة العالية من أدوات الآلات الكبيرة.

السؤال 2: هل يمكن أن تعمل A06B-6079-H108 مع واجهة من النوع A أو النوع B؟

تدعم الوحدة كلاً من نوع A ونوع B تشغيل واجهة متسلسلة ، مع تحديد الواجهة النشطة بواسطة نظام التحكم وتكوين الأسلاك في تركيب الجهاز المحدد.

يختلف النوع A والنوع B في تنسيق الاتصالات المتسلسلة بين CNC و SVM ، يتم تحديد النوع الصحيح من خلال توليد تحكم CNC وتكوين صانع الآلة.عند شراء H108 بديلاً، تحقق من نوع الواجهة التي تستخدمها الآلة قبل التثبيت ، حيث أن استخدام تكوين الواجهة الخاطئ سيؤدي إلى إنذارات الاتصالات الخدمية على CNC.

س3: ما هي عواقب توقف مروحة التبريد على SVM1-360؟

عند 115A الخروج، تجمع ترانزستور IPM يولد حرارة كبيرة أثناء التشغيل العادي.

مروحة أوقفت (مؤشرة بشفرة الإنذار FAL على الشاشة ذات 7 أجزاء) تقلل من تبريد المغسلة الحرارية إلى الحمل الطبيعي فقط.يمكن أن يستمر المحرك في العمل لفترة قصيرة قبل أن يؤدي الحماية الحرارية لجهاز IPM إلى إيقاف التشغيل بسبب ارتفاع درجة الحرارةعند حمولات معالجة دورة العمل العالية ، يحدث الإيقاف الحراري بشكل أسرع.

Fan replacement on the A06B-6079-H108 is a standard maintenance item — spare fans are available separately from the main module and should be stocked as a routine spare part in facilities where this drive is in continuous production use.

السؤال 4: كيف يتم إدارة بطارية احتياطية لترميز النبض على H108؟

يحتوي SVM1-360 على بطارية احتياطية داخلية لترميز النبض المطلق المتصل بمحرك المحور L.

تحتفظ هذه البطارية بذاكرة الموقع المطلق للمحرك أثناء إيقاف تشغيل CNC. عادة ما يتم قياس عمر البطارية بالسنوات اعتمادا على دورة الاستخدام ودرجة حرارة البيئة.

يظهر تحذير من انخفاض بطارية على شاشة تشغيل CNC قبل أن تصل البطارية إلى الجهد الحرج ‬ فترة الاستبدال الموصى بها هي قبل ظهور التحذير.حيث أن البطارية المفروضة بالكامل تجعل المحور يفقد موقعه المطلقيتطلب إعادة تحديد محور الآلة بعد استبدال البطارية.

السؤال 5: ما الذي يفصل بين SVM1-360 و SVM1-320 الأصغر من حيث التطبيق؟

تغطي SVM1-320 (فئة إخراج 80A تقريبًا) و SVM1-360 (فئة إخراج 115A تقريبًا) فئات محركات مجاورة SVM1-320 تخدم محركات α40 و α80 ،في حين أن SVM1-360 تخدم محركات α100 و α150.

المحركات α100 و α150 ليست فقط أعلى في عزم دوران مستمر ولكن أيضا أثقل في inertia الدوران تتطلب تعيين معايير تعويض الكفاءة للجهاز CNC بشكل مناسب.

يتم تحديد الاختيار بين SVM1-320 و SVM1-360 دائمًا من خلال نموذج المحرك على الآلة ، وليس من خلال الوصف النوعي للتطبيق.
