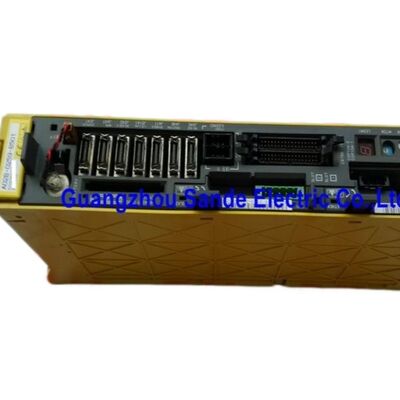

وصف المنتج: وحدة سيرفو FANUC A06B-6080-H301

عندما يكون المصطلح "وحدة"، فإن التفاصيل مهمة

يستخدم الأشخاص الذين يبحثون عن مكونات سيرفو FANUC أحيانًا مصطلحات "مضخم" و "مشغل" و "وحدة" بالتبادل. مع وحدة A06B-6080-H301، تحمل كلمة "وحدة" معنى محددًا. تم تصميم السلسلة 6080 حول بنية مشغل سيرفو معيارية - نهج نظام حيث يتم إدخال وحدات المشغل الفردية في بنية تحتية مشتركة لإمداد الطاقة، بدلاً من أن تضم كل وحدة مرحلة طاقة مستقلة خاصة بها.

هذا التمييز مهم في مرحلة الاستبدال. A06B-6080-H301 ليست مشغلًا مستقلًا مع مقوم خاص بها وناقل DC. تعمل بالاقتران مع وحدة إمداد طاقة FANUC (PSM) داخل نفس خزانة السيرفو. إذا كنت تطلب بديلاً، فإن الوحدة نفسها هي ما تحتاجه - تظل وحدة إمداد الطاقة ومكونات الخزانة الأخرى في مكانها.

نظرة عامة

السلسلة 6080: معيارية حسب التصميم

تمثل سلسلة FANUC 6080 تحولًا معماريًا مهمًا في كيفية تعبئة أنظمة مشغلات السيرفو لأدوات آلات CNC. بدلاً من تخصيص مضخم مكتمل لكل مجموعة محاور، يستخدم نهج 6080 وحدة إمداد طاقة مركزية مقترنة بوحدات مشغل سيرفو منفصلة - كل منها مسؤول عن منطق التحكم الخاص بالمحور الخاص به ولكنه يسحب الطاقة من PSM المشترك.

قدمت هذه الطوبولوجيا المعيارية مزايا حقيقية في الأنظمة الكبيرة متعددة المحاور: قابلية توسع أسهل، تشخيص أعطال مبسط (فشل وحدة لا يؤدي إلى تعطيل البنية التحتية للطاقة)، وتخطيط خزانة أكثر تنظيمًا. أصبحت أساسية لكيفية هيكلة FANUC لأنظمة السيرفو في أواخر التسعينيات وأوائل العقد الأول من القرن الحادي والعشرين، ولا تزال العديد من تلك التركيبات قيد الخدمة النشطة اليوم.

وحدة H301 ضمن عائلة 6080 تعالج ثلاثة محاور سيرفو من غلاف وحدة واحد. ثلاثة محاور من حركة CNC المنسقة - عادةً X و Y و Z في مركز تشغيل - تتم إدارتها عبر وحدة واحدة قابلة للاستبدال. عندما تحتاج هذه الوحدة إلى الاستبدال، فإن H301 هي القطعة المطلوبة بالضبط.

فهم سياق الخزانة المعيارية

قبل الطلب، من المفيد فهم مكان وحدة A06B-6080-H301 ضمن نظام المشغل الأكبر:

تتصل وحدة 6080 بخزانة سيرفو تحتوي أيضًا على وحدة إمداد طاقة FANUC (PSM) وربما وحدات محاور أخرى. تتعامل PSM مع تحويل التيار المتردد إلى تيار مستمر ووظائف الكبح التجديدي للخزانة بأكملها. تتلقى وحدة H301 طاقة ناقل DC من PSM وتدير بشكل مستقل التحكم في التيار، ومعالجة ردود فعل الموضع، وتبديل المحرك لمحاورها الثلاثة المخصصة.

عند تشخيص خطأ سيرفو في هذا النوع من الأنظمة، فإن الخطوة الأولى دائمًا هي تحديد ما إذا كان الخطأ ينشأ في PSM أو في وحدة محور معينة. يؤثر خطأ PSM عادةً على جميع المحاور في وقت واحد. يميل خطأ الوحدة إلى أن يكون خاصًا بالمحور أو محدودًا بالمحاور التي تشترك في تلك الوحدة. إذا أظهر جهازك إنذارات سيرفو على ثلاثة محاور فقط وتتوافق هذه المحاور مع H301، فإن الوحدة نفسها تصبح نقطة التركيز للتحقيق.

مخزون جديد ومستعمل - ما هو متاح حاليًا

يتم تخزين كلا الشرطين، حسب التوفر في الوقت الفعلي. نظرًا لأن السلسلة 6080 تم نشرها على نطاق واسع عبر مراكز تشغيل CNC متوسطة إلى كبيرة من الشركات المصنعة الأصلية اليابانية والأوروبية الكبرى، فإن الوحدات المستعملة المأخوذة من أنظمة تم إيقاف تشغيلها أو ترقيتها متاحة نسبيًا - ولا يزال الكثير منها في حالة وظيفية سليمة.

تحمل الوحدات الجديدة ضمانًا كاملاً لمدة 12 شهرًا وهي الخيار الصحيح عندما تكون الآلة المعنية حرجة، أو تقوم بدورات إنتاج متطلبة، أو عندما تحتاج إلى أقصى قدر من الثقة في البديل. تأتي الوحدات المستعملة مع ضمان لمدة 3 أشهر وتمثل خيارًا عمليًا للمخزون الاحتياطي، أو الآلات ذات الاستخدام المنخفض، أو مواقف الصيانة الحساسة للميزانية.يمكن أن تتغير مستويات المخزون لوحدات FANUC القديمة بسرعة. قم بتأكيد التوفر قبل الانتهاء من طلبك.طرق الدفع والشحنالدفع المقبول:

تحويل بنكي (T/T) لأي قيمة طلب، بدون رسوم إضافية. PayPal للطلبات التي تصل إلى 500 دولار أمريكي، رسوم معالجة تقريبًا 3.9-4.4%. ويسترن يونيون لأي قيمة طلب.

الإرسال:

في غضون 2-4 أيام عمل من تأكيد الدفع، عبر DHL أو FedEx إلى معظم الوجهات الدولية. يجب على المشترين في المناطق ذات الوصول المحدود لشركات الشحن الاتصال بنا قبل الطلب. جميع الرسوم الجمركية ورسوم الاستيراد وتكاليف التخليص هي مسؤولية المشتري. يمكن دمج وحدات متعددة في شحنة واحدة لتكاليف شحن موحدة.تغطية الضمان - واضحة ومباشرة

الوحدات الجديدة: ضمان لمدة 12 شهرًا

من تاريخ التسليم. الوحدات المستعملة:

ضمان لمدة 3 أشهر من تاريخ التسليم.ينطبق الضمان على الفشل الوظيفي في ظل ظروف التركيب والتشغيل العادية. لا يغطي الأضرار المادية التي لحقت بعد التسليم، أو الأخطاء الناتجة عن الأسلاك غير الصحيحة أو تكوين المعلمات، أو الأضرار الناتجة عن ظروف التشغيل خارج المواصفات المقدرة للوحدة.يتم قبول المرتجعات للبضائع التي تصل تالفة أو غير مطابقة للوصف - أبلغ في نفس اليوم أو في يوم العمل التالي بعد الاستلام. الوحدات غير الوظيفية التي تم الإبلاغ عنها في غضون 4 أيام من التسليم مؤهلة أيضًا للإرجاع أو الاستبدال. يتم استبعاد مرتجعات تغيير الرأي والمشتريات الخاطئة للعناصر. يجب أن تحمل جميع الوحدات المرتجعة ملصق الضمان الأصلي، سليمة وغير معدلة.تطبيقات الآلات النموذجية

ترتبط وحدة A06B-6080-H301 بشكل شائع بـ:

مراكز تشغيل CNC متوسطة إلى كبيرة تعمل بوحدات تحكم FANUC Series 16i أو 18i أو 21i مع خزائن مشغلات سيرفو معيارية

مراكز تشغيل 5 محاور حيث تغطي وحدات السلسلة 6080 المتعددة مجموعات محاور مختلفة

مراكز دوران وآلات طحن وتحويل مجهزة بـ FANUC مع تكوينات سيرفو معقدة متعددة المحاور

• الروبوتات الصناعية وأنظمة التصنيع المرنة حيث اعتمدت شركات تكامل الأنظمة بنية 6080 المعيارية
• معدات الإنتاج الثقيلة في مرافق السيارات والفضاء والهندسة الدقيقة
• أسئلة متكررة
• س 1: ما هو الفرق بين "وحدة سيرفو" FANUC مثل A06B-6080-H301 و "مضخم سيرفو" من السلسلة 6090 أو 6093؟
• يكمن الاختلاف الرئيسي في بنية الطاقة. مضخمات السيرفو في السلسلة 6090 و 6093 هي وحدات مكتملة إلى حد كبير مع مراحل الطاقة الخاصة بها - تتلقى مدخلات التيار المتردد وتتعامل مع التحويل الكامل ووظيفة قيادة المحرك داخليًا. وحدة A06B-6080-H301، كجزء من السلسلة المعيارية 6080، هي وحدة مشغل تعتمد على وحدة إمداد طاقة FANUC منفصلة (PSM) لطاقة ناقل DC الخاصة بها. تتعامل H301 مع مراحل التحكم في السيرفو والإخراج لثلاثة محاور، لكنها لا تحتوي على مقوم خاص بها. هذا يعني أنك تحتاج فقط إلى استبدال وحدة H301 نفسها عند فشل الوحدة - تظل PSM ومكونات الخزانة الأخرى في مكانها.

س 2: تحتوي آلتي على وحدات سيرفو متعددة في الخزانة - كيف أعرف أي منها هي A06B-6080-H301؟

في خزانة سيرفو معيارية FANUC، يتم تسمية كل وحدة مباشرة على لوحتها الأمامية أو وجهها العلوي برقم القطعة الكامل. حدد موقع الوحدة التي تحمل تسمية A06B-6080-H301 ولاحظ تعيينات المحاور التي تغطيها - يتم توثيق ذلك عادةً في مخطط الخزانة الكهربائية للآلة. إذا كانت الملصقة تالفة أو غير قابلة للقراءة، فإن دليل صيانة الآلة أو مخطط الأسلاك لخزانة مشغل FANUC سيحدد أي وحدة تتعامل مع أي محاور حسب موضع الفتحة.

س 3: هل يمكن لوحدة H301 فاشلة واحدة أن تسبب إنذارات على جميع المحاور في الآلة، أم فقط على المحاور التي تتحكم فيها؟

عادةً ما تولد وحدة A06B-6080-H301 الفاشلة إنذارات خاصة بالمحاور الثلاثة التي تتحكم فيها تلك الوحدة. يجب أن تظل المحاور الأخرى - التي تخدمها وحدات مختلفة في نفس الخزانة - غير متأثرة، بافتراض أن وحدة إمداد الطاقة (PSM) تعمل بشكل طبيعي. إذا تعطلت جميع المحاور في وقت واحد، فمن المرجح أن يكون مصدر المشكلة هو PSM أو توزيع طاقة ناقل DC. الإنذارات الخاصة بالمحاور التي تتطابق بشكل جيد مع مجموعة ثلاثية المحاور هي مؤشر أوضح بكثير على أن وحدة H301 المقابلة تحتاج إلى اهتمام.

س 4: هل أحتاج إلى إعادة برمجة أي شيء بعد استبدال A06B-6080-H301 بوحدة جديدة أو مستعملة؟

بالنسبة لتبديل وحدة متطابق مباشر، يتم تخزين معلمات السيرفو في وحدة تحكم CNC - وليس في وحدة المشغل نفسها في معظم تكوينات السلسلة 6080. هذا يعني أن استبدال وحدة H301 برقم قطعة مطابق لا ينبغي أن يتطلب إعادة إدخال معلمات السيرفو، طالما لم يتم فقدان ذاكرة المعلمات لوحدة التحكم. ومع ذلك، من الممارسات الجيدة دائمًا عمل نسخة احتياطية من مجموعة معلمات CNC الكاملة قبل إجراء أي استبدال للمشغل. إذا مرت الآلة بإجراء ضبط تلقائي عند بدء التشغيل، فدع ذلك يكتمل وتحقق من أداء المحور قبل العودة إلى الإنتاج.

س 5: هل هناك أي خطر في طلب A06B-6080-H301 مستعملة لآلة إنتاج حرجة؟

الخطر قابل للإدارة ولكنه حقيقي. الوحدات المستعملة لها تاريخ خدمة غير معروف بالكامل - الإجهاد الحراري، والتحولات في الجهد، وساعات التشغيل كلها تؤثر على عمر المكون بمرور الوقت. بالنسبة للآلات التي يكون فيها وقت التوقف عن العمل مكلفًا بشكل كبير للإنتاج، فإن الوحدة الجديدة بضمان لمدة 12 شهرًا هي الخيار الأكثر قابلية للدفاع عنه. الوحدات المستعملة مناسبة تمامًا للآلات ذات الأهمية الأقل، أو متطلبات المخزون الاحتياطي، أو المواقف التي تكون فيها قيود الميزانية عاملاً حقيقيًا. في كلتا الحالتين، إذا تم تثبيت وحدة مستعملة وتطورت مشكلة في غضون 4 أيام من التسليم في ظل ظروف التشغيل العادية، فإن الإرجاع أو الاستبدال متاح بموجب سياسة الضمان الخاصة بنا.
