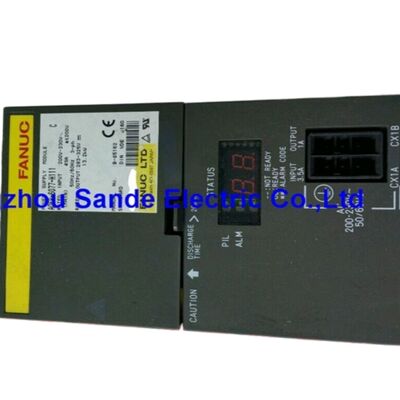

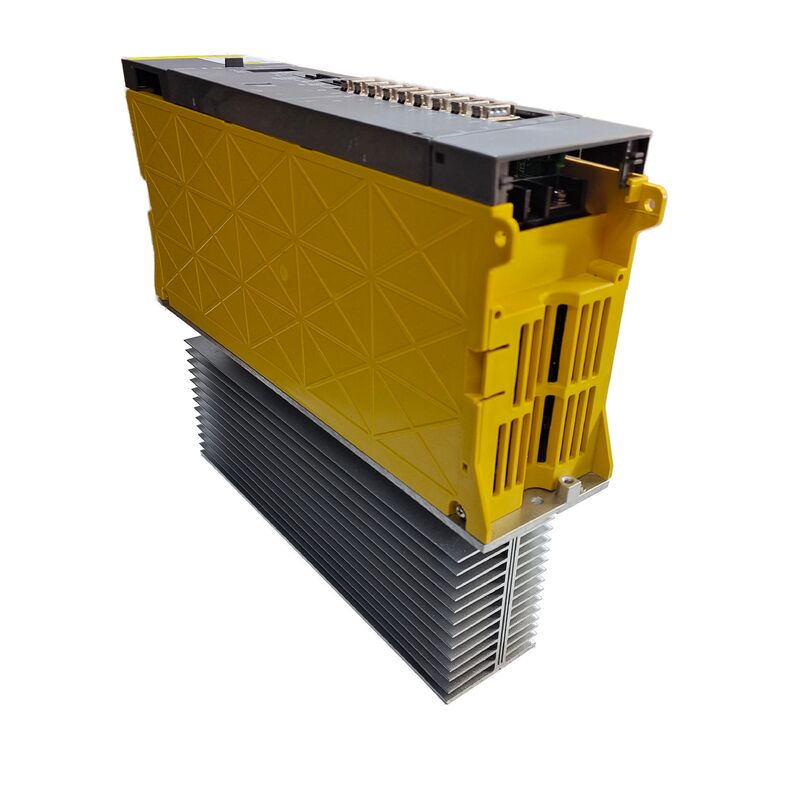

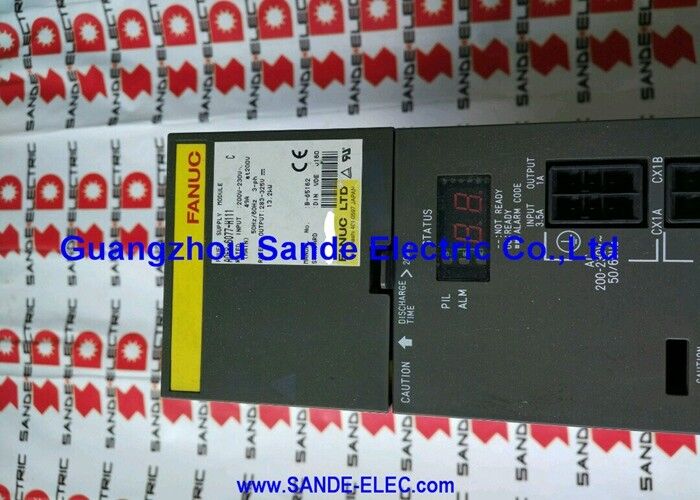

وحدة مضخم المغزل Fanuc A06B-6078-H206 A06B6078H206 A06B-6078-H206

فانوك A06B-6078-H2065، نوع 1 واجهة، JY2/JY4 ردود الفعل، PSM-مدفوعة، سلسلة 200VAC

نظرة عامة

الـفانوك A06B-6078-H206هي وحدة مكبرات سلسلة ألفا من الجيل الأول، والتي تم تعيينها SPM-5.5من عائلة مكبرات الفينوك A06B-6078

كوحدة عمودية صغيرة من فئة 5.5 كيلوواط ، تم تطويرها لسيناريوهات تركيب محددة: كمحرك عمود أساسي على أدوات CNC الصغيرة ،وكمضخم ثانوي أو فرعي في مراكز التصنيع المزدوجة بالدوال ومراكز التدوير حيث الطلب على الطاقة للدوال الفرعي متواضع مقارنة بالدوال الرئيسي.

تحتل سلسلة A06B-6078 مكانًا خاصًا في تاريخ مكبرات الفا في Fanuc كمنصة ألفا من الجيل الأول.

قدمت هذه الهندسة المعمارية نظام PSM / SVM / SPM المتكامل قبل وصول تحسينات HRV ذات الدقة العالية في سلسلة A06B-6082 ، A06B-6088 ، و A06B-6102 اللاحقة.يوفر PSM حافلة DC المشتركة، تتعامل وحدات SVM مع محركات محور الخدمة ، وتتعامل SPM مع الغزل جميعها من نفس ريل المضخم.

تتناسب A06B-6078-H206 بشكل طبيعي ضمن هذه الهندسة المعمارية ، مقترنة جنبا إلى جنب مع وحدات سلسلة A06B-6079 SVM على نفس السكة الحديدية في آلات عصرها.

مساحة المكونات التي تبلغ 66.8 × 70 مم صغيرة من الناحية الفيزيائية لجهاز محرك فولاذ 5.5 كيلوواط.

فلسفة تصميم وحدة القيادة المتكاملة من فانوك مكنت هذا الحجم الصغير making it practical to install as a sub-spindle amplifier in cabinets already occupied by the main spindle drive and axis modules — without requiring a dedicated cabinet section for the secondary spindle electronics.

المواصفات الرئيسية

واجهة من النوع 1 وردود الفعل في السنة الدراسية / السنة الدراسية 4

الواجهة من النوع 1 على A06B-6078-H206 تتصل بجهاز CNC عبر الواجهة المتسلسلة للدوران ، مما يتيح وظائف الدوران المتقدمة التي تحدد قدرة الدوران ألفا من الجيل الأول:تشكيل الشكل Cs، الضغط الصلب، مزامنة الغزل، والتوجه. وتصل ردود الفعل إلى محرك الأقراص عن طريق JY2 وJY4 الموصلات،والتي تحمل إشارات كودر موقف محرك الغزل وإدخالات مراقبة درجة الحرارة.

هذا الترتيب JY2/JY4 ردود الفعل هو محدد لنوع 1 محركات الفوهة الواجهة ويميز A06B-6078-H206 من نوع 2، النوع 3، ونوع 4 مكبرات الفوهة الواجهة،والتي تستخدم ترتيبات مختلفة للموصلات ومجموعات معايير مختلفة.

إن H206 غير متوافق صراحة مع أنواع الواجهة اللاحقة هذه. الآلات المصممة لمضخات المسامير من النوع 2/3/4 لا يمكن استخدام H206 كبديل دون تحويل الواجهة.

The JY2 connector carries the spindle motor's pulse coder feedback — position and speed signals that the drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.

يحمل JY4 إشارة ارتفاع درجة حرارة المحرك من ترمستور المحرك المدمج ، مما يوفر مدخل حماية حرارية يؤدي إلى تشغيل إنذار AL-01 قبل حدوث تلف في التلف.

تطبيقات الأدوات الفرعية والآلات الصغيرة

يضع فئة الطاقة المستمرة 5.5 كيلوواط SPM-5.5 تحت وحدات الغزل الرئيسية لمعظم مراكز التصنيع الإنتاجية ، التي تعمل عادة على محركات الغزل من 7.5 كيلوواط إلى 30 كيلوواط.من أجل الدوائر الفرعية على مراكز تحويل CNC مزدوجة الدوائر، يقوم الغزل الثانوي بالعمليات (الحفر الخلفي ، والدوران ، والخيوط) بمستويات الطاقة التي نادراً ما تتطلب القدرة الكاملة للغزل الرئيسي.

SPM-5.5 هو الوحدة المحددة بشكل صحيح لهذا التطبيق دون تكلفة وحجم مكبر فولاذ أكبر.

على أدوات آلة CNC الأصغر حجمًا VMC المدمجة ، آلات الحفر والنقر ، وأجهزة CNC المتخصصة SPM-5.5 بمثابة محرك الدوران الرئيسي عندما تتوافق معدلات إزالة المواد في التطبيق وأحجام الأدوات ضمنميزانية طاقة الغزل المستمرة.5 كيلوواط

الأسئلة الشائعة

س1: ما الذي يميز الاختلاف #H500 عن #H501 في A06B-6078-H206؟

كل من الاختلافات هي وحدات SPM-5.5 Type 1 المتواصلة مع وحدات التغذية الراجعة JY2 / JY4 متطابقة والقدرات الوظيفية نفسها.

#H500 و #H501 تحدد مراجعات PCB البسيطة أو مواصفات السوق الإقليمية.

في معظم تطبيقات الاستبدال ، فهي قابلة للتبادل وظيفيا. عند الطلب ، حدد النسخة اللاحقة لموردك ?? في حين أن التبادل ممكن بشكل عام ،الاختلافات في البرمجيات الثابتة بين الإصدارات قد تتطلب في بعض الأحيان تعديل.

السؤال 2: هل يمكن استبدال A06B-6078-H206 بـ A06B-6082-H206 SPM-5.5 من الجيل الثاني من السلسلة؟

A06B-6082 هو الجيل الثاني من وحدات الفولاذ الفا مع تحسين التحكم في فولاذ HRV.كلاهما يشترك في نفس تسمية نموذج SPM ومقاييس كهربائية مماثلة ولكن يختلف في بنية PCB التحكم والتوافق مع معايير CNC.

يستلزم الاستبدال بين الأجيال التحقق من توافق CNC ومجموعات المعلمات.

استشير وثائق التوافق مع مكبرات الدوران Fanuc أو مزود خدمة مؤهل قبل محاولة الاستبدال عبر الجيل على آلة الإنتاج.

س3: ما هي رموز الإنذار CNC تشير إلى خطأ مع A06B-6078-H206؟

تظهر إنذارات الغزل على شاشة CNC بأرقام SP-xxx. AL-09 (أشباه الموصلات ذات الطاقة الزائدة على الحرارة) تشير إلى خطأ حراري AL-12 (DC overcurrent link) عادة ما يتبع انهيار عزل تلوين محرك الغزل ويشير إلى مرحلة إخراج المحرك.

AL-03 (فجر فيوز وصلة التيار المباشر) و AL-04 (فجر فيوز المدخل) تشير إلى فشل المكونات الداخلية داخل المحرك.

AL-01 (تفجير المحرك) و AL-02 (انحراف السرعة الزائدة) يشيرون بشكل شائع إلى المحرك أو ردود فعل المحرك بدلاً من محرك القيادة. يضيء LED الإنذار عندما يتم تشغيل أي إنذار.يجب قراءة الرقم المحدد من شاشة CNC.

السؤال 4: ما هي بنية الجيل الأول ألفا ولماذا يهم ذلك بالنسبة لقطع الغيار؟

يشير الجيل الأول ألفا إلى A06B-6077 PSM ، A06B-6079 SVM ، و A06B-6078 SPM العائلات الوحدة التي شكلت نظام محرك ألفا المتكامل الأصلي من Fanuc.

تتشارك هذه الوحدات بنية حافلة DC مشتركة وتوليد واجهة PWM.

A machine built with A06B-6078 spindle modules will have matching first-generation PSM and SVM modules — replacing the SPM alone with a later-generation module may require PSM or SVM upgrades depending on interface and bus compatibilityالحفاظ على استمرارية التوليد في كومة المضخم هي استراتيجية الاستبدال الأكثر أمانا.

السؤال 5: ما هي خيارات الخدمة المتاحة ل A06B-6078-H206 الفاشل؟

التبادل هو الخيار الأكثر عملية: توفير الوحدة الفاشلة إلى منشأة الخدمة وتلقي وحدة تم اختبارها ، وضمانها.

الإصلاح على مستوى المكونات متاح للفشل في مرحلة خروج الترانزستور، مروحة التبريد،والصمامات الداخلية هذه الأجزاء الخدمية تتداول في سوق الإصلاح وتستبدل أثناء إعادة تجهيز الوحدة.

لا يتم بيع PCBs داخل H206 بشكل منفصل من قبل Fanuc ، ولكن مرافق الإصلاح المتخصصة تحتفظ بها كمخزون الخدمة.

يجب اختبار جميع الوحدات التي يتم صيانتها بشكل صحيح تحت الحمل على تكوين اختبار Fanuc PSM/SVM بمحرك الفينيل ألفا المناسب قبل الإرسال.
