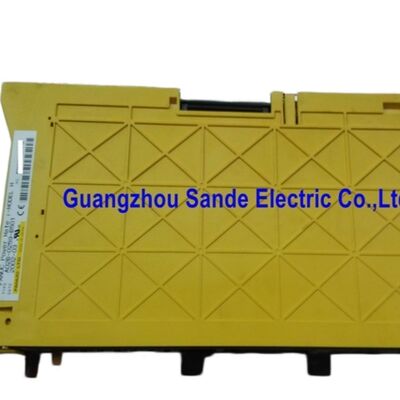

وحدات مكبر العجلات من فانوك A06B-6088-H230

فانو A06B-6088-H230 | وحدة مضخم مغزل ألفا — SPM-30، 283-325 فولت / 35 كيلو واط، خرج 133 أمبير، واجهة من النوع 1، محركات مغزل طراز 30/P40

نظرة عامة

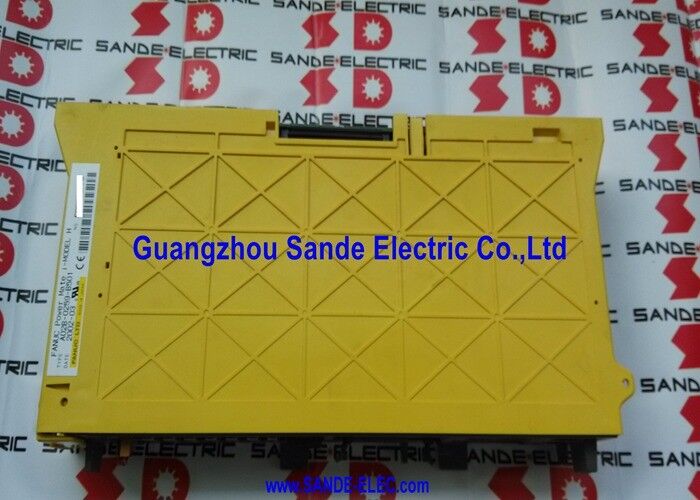

وحدة مضخم مغزل فانو A06B-6088-H230 هي وحدة مضخم مغزل SPM-30 في سلسلة مضخمات مغزل ألفا من فانو A06B-6088 — وهي محرك مغزل عالي الطاقة مصنف بخرج 133 أمبير من مدخل ناقل تيار مستمر 35 كيلو واط.عند هذا المستوى من الطاقة، تحتل SPM-30 الطرف الأعلى من نطاق وحدات مغزل ألفا القياسية، وهي مصممة لمحركات مغزل فانو طراز 30 و P40 المستخدمة في مراكز التشغيل ذات الإطار الكبير، ومراكز الخراطة للخدمة الشاقة، وآلات التفريز عالية السرعة حيث تتجاوز طاقة المغزل عند معدل إزالة المعدن الكامل ما يمكن أن تتحمله وحدات SPM-11 إلى SPM-22 متوسطة المدى.تمثل سلسلة A06B-6088 الجيل الثاني من مضخمات مغزل ألفا من فانو، وتتضمن تحسينات التحكم في المغزل HRV (High Response Vector) التي صقلت بنية سلسلة A06B-6078 الأصلية.

بينما تم الاحتفاظ بواجهة النوع 1 — مما يتيح نفس وظائف المغزل المتقدمة (التشكيل Cs، التثقيب الصلب، مزامنة المغزل، التوجيه) مثل وحدات الجيل الأول — فإن بطاقة التحكم المحسنة في A06B-6088 توفر دقة تنظيم سرعة أفضل، وتموج عزم دوران أقل عند سرعات القطع، واستجابة ديناميكية محسنة أثناء انتقالات حمل المغزل مقارنة بأسلافها.

عند 133 أمبير، تتطلب SPM-30 بنية تبريد كبيرة.

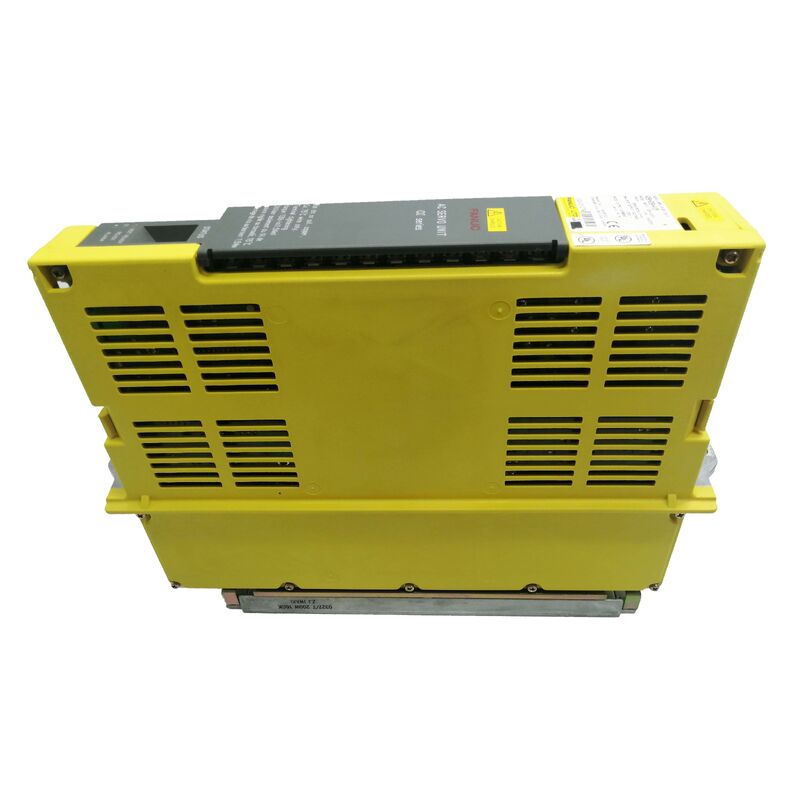

يستوعب عرض الوحدة البالغ 150 مم نظامي تبريد — مروحة داخلية للإلكترونيات التحكم ومروحة مشتت حراري خارجية لترانزستورات الخرج عالية التيار — إلى جانب لوحة الدوائر المطبوعة للطاقة، ولوحة الإشعال، وتجميع بطاقة التحكم.

يوفر شاشة LED المزدوجة ذات 7 أجزاء رؤية في الوقت الفعلي لحالة الوحدة ورموز الإنذار دون الحاجة إلى أداة تشخيص.

المواصفات الرئيسية

المعلمة

القيمة

يمكن أن يتجاوز تركيب الماكينة الذي يستخدم SPM-30 جنبًا إلى جنب مع مجموعة SVM كاملة بثلاثة محاور 45 كيلو واط من إجمالي طلب ناقل التيار المستمر عند الحمل الأقصى المتزامن؛ يجب أن يأتي اختيار وحدة إمداد الطاقة (PSM) من ألفا لهذا النظام من مجموع طلب الذروة المحسوب بشكل صحيح.

محرك مغزل فانو طراز 30 الذي يقوده A06B-6088-H230 هو محرك مغزل عالي عزم الدوران وعالي الطاقة مخصص لعمليات التشغيل الثقيلة — قطع التفريز ذات القطر الكبير في الفولاذ، وعمليات الخراطة الثقيلة على الأجزاء المطروقة الكبيرة، والتشغيل الخشن بمعدل إزالة مواد مرتفع حيث يكون عزم دوران المغزل والطاقة هما العاملان المحددان.

محرك P40 هو نوع عالي السرعة مناسب للتطبيقات التي تكون فيها نطاق سرعة المغزل وخصائص الطاقة عند السرعة لها الأولوية على أقصى عزم دوران عند السرعات المنخفضة.

إصدارات البرامج واختيار المتغير

تحمل المتغيرات اللاحقة #H500 و #H501 من A06B-6088-H230 إصدارات برامج مختلفة — 9D00 و 9D0A على التوالي — وهي غير متوافقة مع بعضها البعض بسبب الاختلافات في توفر وظائف المغزل وهيكل المعلمات.

عند طلب وحدة SPM-30 بديلة، يجب تحديد لاحقة الوحدة الأصلية ومطابقتها. يؤدي تركيب إصدار برنامج غير متوافق إلى حالات إنذار أو سلوك مغزل غير صحيح لا يتم حله عن طريق تعديل المعلمات وحدها.

يتم تمييز إصدار البرنامج على ملصق الوحدة وعلى بطاقة التحكم الداخلية.عدم توافق اللاحقة هذا هو تفصيل طلب أكثر أهمية لـ H230 مقارنة بالعديد من وحدات فانو الأخرى — إنه ليس اختلافًا طفيفًا في المراجعة ولكنه تمييز مهم وظيفيًا.حدد دائمًا رقم الجزء الكامل بما في ذلك اللاحقة عند الحصول على بديل.

أسئلة وأجوبة

س 1: ما هي رموز الإنذار التي تشير تحديدًا إلى خطأ في وحدة SPM-30 مقابل خطأ في محرك المغزل؟

يشير الإنذار 3 (انفجار المصهر على وصلة التيار المستمر) إلى مرحلة الخرج الداخلية لوحدة SPM-30. يشير الإنذار 9 (ارتفاع درجة حرارة الدائرة الرئيسية) إلى أن أجهزة أشباه الموصلات في الوحدة قد تجاوزت الحدود الحرارية.

الإنذار 12 (زيادة التيار في دائرة الطاقة) هو الإنذار المفاجئ الأكثر شيوعًا وغالبًا ما يكون ناتجًا عن انهيار عزل محرك المغزل — اختبر عزل لفات المحرك عن الأرض (مقبول: عدة مئات من الميجا أوم أو أعلى) قبل الحكم على المضخم بالفشل.

يشير الإنذار 1 (ارتفاع درجة حرارة المحرك) والإنذار 27 (فصل مشفر النبضات) إلى مشاكل في المحرك أو نظام التغذية الراجعة بدلاً من وحدة SPM-30 نفسها.

س 2: تستخدم وحدة SPM-30 مروحتين تبريد — ماذا يحدث إذا فشلت إحداهما؟

المروحة الداخلية تبرد إلكترونيات التحكم؛ يشير فشلها إلى الإنذار 56 (توقف مروحة التبريد الداخلية). مروحة المشتت الحراري الخارجية تبرد ترانزستورات الخرج؛ يؤدي فشلها إلى الإنذار 9 (ارتفاع درجة حرارة الدائرة الرئيسية) مع ارتفاع درجات حرارة وصلات الترانزستور تحت الحمل.

يتطلب فشل أي من المروحتين اهتمامًا فوريًا — عند خرج 133 أمبير، تكون الطاقة الحرارية المتبددة كبيرة وتلف المكونات بسبب ارتفاع درجة الحرارة المستمر سريع.

يجب فحص كلتا المروحتين أثناء الصيانة الروتينية للتأكد من دورانهما الصحيح وعدم وجود أصوات غير طبيعية تشير إلى تآكل المحامل.

س 3: تم وصف إصدارات البرامج 9D00 و 9D0A بأنها غير متوافقة — ما الذي يختلف تحديدًا بينهما؟

يتحكم إصدار البرنامج في وظائف المغزل المتاحة، ومجموعات المعلمات، وتفاصيل بروتوكول الاتصال مع وحدة التحكم الرقمي في الآلة (CNC). قد لا تكون الوظائف المتاحة في إصدار واحد موجودة أو قد تتصرف بشكل مختلف في الإصدار الآخر.

بالإضافة إلى ذلك، يتم تعيين معلمات المغزل لوحدة التحكم الرقمي في الآلة (CNC) لإصدار برنامج معين — يؤدي تحميل الإصدار الخاطئ في تثبيت المغزل للآلة إلى عدم تطابق المعلمات التي تولد إنذارات أو تتسبب في تشغيل المغزل بشكل غير صحيح حتى لو تم مسح الإنذار.

لا يوجد تعديل ميداني للتحويل بين الإصدارات؛ يجب الحصول على اللاحقة الصحيحة.

س 4: ما هي وحدة إمداد الطاقة (PSM) المطلوبة لتشغيل نظام يتضمن A06B-6088-H230؟

تستهلك وحدة SPM-30 35 كيلو واط عند الحمل الكامل. أضف طلبات ناقل التيار المستمر لجميع وحدات محور SVM في المجموعة — عادةً ما بين 4-15 كيلو واط إجمالاً لآلة بثلاثة إلى أربعة محاور. يحدد إجمالي طلب الذروة الحد الأدنى لتصنيف وحدة إمداد الطاقة (PSM).

آلة تحتوي على وحدة SPM-30 وثلاث وحدات SVM بإجمالي 10 كيلو واط تتطلب وحدة إمداد طاقة (PSM) مصنفة لـ 45 كيلو واط على الأقل عند الذروة — وهذا يقع ضمن فئة PSM-37 أو PSM-45 (سلسلة A06B-6087 أو ما يعادلها).

التصنيف المنخفض لوحدة إمداد الطاقة (PSM) ينتج عنه إنذارات انخفاض جهد وصلة التيار المستمر (AL-04) أثناء تسارع المغزل مع حركة المحور.

س 5: وحدة H230 لها عرض 150 مم — كيف يتم التعامل مع ذلك في خزانة المضخم؟

يتطلب عرض 150 مم مساحة سكة غير معاقة بمقدار 150 مم في رف تركيب مضخم ألفا.

عند هذا العرض، يتم وضع الوحدة عادةً في أحد طرفي سكة المضخم لتقليل التداخل مع وحدات SVM المجاورة.

يتطلب توجيه الكابلات لتوصيلات خرج المحرك 133 أمبير موصلات ذات مقطع عرضي أكبر من كابلات محرك SVM الأخف، ويجب ربط نقاط توصيل الكتلة الطرفية وفقًا للمواصفات — التوصيلات غير المحكمة عند 133 أمبير تولد حرارة مقاومة كبيرة تسرع تدهور الطرف.
