| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-6089-H201 |

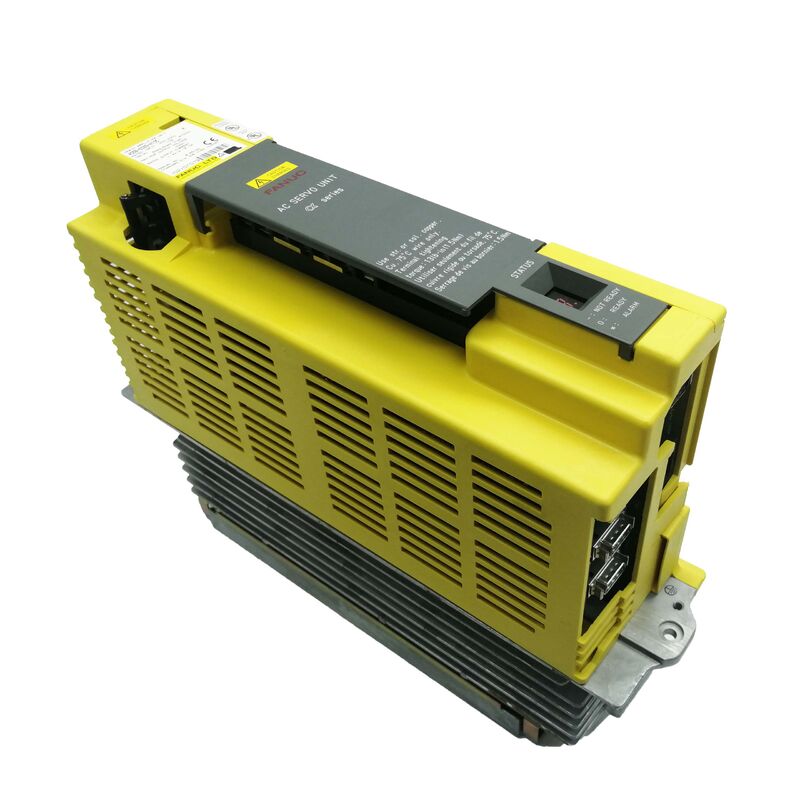

الـ A06B-6089-H201 هو مضخم سيرفو FANUC Alpha ثنائي المحور مُعين رسميًا باسم SVU2-12/12 في دليل وصف سلسلة Alpha.
يسرد الدليل هذا الطراز كنموذج مزدوج المحور متوازن مع تطبيقات المجموعة أ / المجموعة أ للاقتران بالمحركات، ويخصص جدول المواصفات المقابل 3.0 أمبير تيار مُقنن و 12 أمبير حد أقصى للتيار لكل من محور L و محور M.
هذا الهيكل المتوازن هو الهوية الحقيقية لـ H201. إنه ليس مجرد "محرك ألفا ثنائي المحور". إنه مضخم مزدوج المحور محدد للغاية حيث تقع كلتا القناتين في نفس فئة التيار المنخفض.
بالنسبة للمشترين التقنيين، هذا مهم لأنه يخبرك بالضبط نوع بنية الآلة التي ينتمي إليها هذا الطراز: جسم مضخم واحد يخدم قناتي سيرفو متطابقتين بدلاً من محورين غير متساويين أو ترتيب مختلط بسعة أكبر.
| المعلمة | القيمة |
|---|---|
| رقم القطعة | A06B-6089-H201 |
| الشركة المصنعة | FANUC |
| نوع المنتج | مضخم سيرفو |
| السلسلة | Alpha |
| فئة الطراز | SVU2-12/12 |
| تكوين المحور | محورين |
| تيار محور L المُقنن | 3.0 أمبير |
| حد تيار محور L | 12 أمبير ذروة |
| تيار محور M المُقنن | 3.0 أمبير |
| حد تيار محور M | 12 أمبير ذروة |
| مجموعة المحركات المطبقة | تطبيقات المجموعة أ / المجموعة أ |
في تطبيقات الآلات العملية، يُعد H201 مناسبًا لـ ترتيبات محاور التغذية المزدوجة حيث تتطلب كلتا القناتين سعة تيار قابلة للمقارنة. يشير هذا عادةً إلى أنظمة محاور CNC التي يتم فيها تجميع محورين ذوي أداء أقل في جسم مضخم واحد بدلاً من فصلهما في وحدات فردية أحادية المحور.
هذا الوصف للتطبيق هو استنتاج من التعيين الرسمي للطراز 12/12 وجدول التيار المتوازن.
هذا يجعل A06B-6089-H201 ذا قيمة خاصة في أنظمة FANUC Alpha القديمة حيث قام مُصنِّع الآلة الأصلي بتصميم الخزانة، واقتران المحركات، وطوبولوجيا المحرك حول هذه الفئة المحددة ثنائية المحور.
في هذه الحالات، يساعد الاستبدال الدقيق لـ H201 في الحفاظ على هيكل المحور الأصلي، ويقلل من تغييرات الأسلاك، ويحافظ على الآلة أقرب إلى منطق التحكم المقصود. بالنسبة لفرق الصيانة، غالبًا ما يترجم هذا إلى وقت إعادة تشغيل أقصر وأخطاء تجنبية أقل بعد التثبيت.
هذا استنتاج هندسي يعتمد على فئة الطراز الرسمية ثنائية المحور وهيكل التيار.
أحد الأسباب التي تجعل H201 لا يزال مفيدًا هو أنه يحل مشكلة استبدال محددة جدًا. إذا تم بناء الآلة المثبتة حول مضخم مزدوج المحور متوازن 12/12، فإن استبداله بفئة مزدوجة المحور مختلفة يمكن أن يغير الملاءمة الكهربائية لقناتي السيرفو حتى لو بدا المضخم متشابهًا.
بالنسبة لأنظمة Alpha القديمة، هذه الدقة مهمة. قيمة H201 ليست أنه عالمي بشكل واسع، بل أنه يحافظ على توازن التيار الأصلي ثنائي المحور سليمًا.
هذا استنتاج من التعيين الرسمي للطراز وجدول المواصفات.
فائدة عملية أخرى هي البساطة. مقارنةً بمضخم أكبر بسعة مختلطة، يمكن أن يكون وحدة 12/12 المتوازنة أسهل في التحقق من صحتها في الأنظمة التي تنتمي فيها كلا المحورين إلى نفس فئة المحرك.
هذا لا يلغي الحاجة إلى التحقق من رقم القطعة المثبت، ولكنه يجعل المنتج أسهل في التقديم للمشترين الذين يريدون استبدالًا نظيفًا ودقيقًا، طرازًا مقابل طراز. هذا استنتاج هندسي يعتمد على تصنيف "المجموعة أ / المجموعة أ" في الدليل.
س1: ما هو التعيين الدقيق لـ FANUC لـ A06B-6089-H201؟
يُحدده دليل وصف Alpha باسم SVU2-12/12. هذا يعني أنه مضخم سيرفو Alpha مزدوج المحور مع قناتين متطابقتين من الفئة 12.
هذا التعيين الرسمي أكثر فائدة بكثير من عبارة مبيعات عامة لأنه يخبر الفني بكيفية تنظيم المضخم كهربائيًا.
س2: ماذا يعني هيكل 12/12 في استخدام الآلة الحقيقي؟
يعني أن كلتا قناتي السيرفو مُقنّنتان في نفس الفئة: 3.0 أمبير تيار مُقنن و 12 أمبير حد أقصى للتيار على كلا المحورين. عمليًا، هذا يجعل الوحدة مناسبة للآلات التي تشترك فيها محورين ذوي أداء أقل في جسم مضخم واحد وتتطلب نفس فئة الإخراج تقريبًا.
هذا هو السبب الرئيسي الذي يجعل H201 مختلفًا عن الطرازات المختلطة مثل 12/20 أو 12/40.
س3: ما نوع التطبيقات التي يناسبها هذا الطراز بشكل أفضل؟
يناسب بشكل أفضل تخطيطات سيرفو CNC حيث يتم تجميع محورين تغذية قابلين للمقارنة معًا في مضخم Alpha واحد.
مثال شائع هو تكوينات الآلات القديمة التي تم فيها تصميم المحاور المزدوجة في الأصل حول مضخم مزدوج المحور متوازن ذي تيار منخفض.
هذا البيان التطبيقي هو استنتاج من التعيين الرسمي 12/12 وجدول التيار، وليس سطرًا منسوخًا من كتيب تسويقي.
س4: لماذا يُعد المطابقة الدقيقة للطراز مهمة لـ H201؟
لأن في عائلة Alpha، اقتران التيار هو جزء من هوية المنتج.
المضخم ثنائي المحور ليس قابلاً للتبديل لمجرد أنه ثنائي المحور أيضًا. إذا كانت الآلة الأصلية تتوقع مضخمًا متوازنًا 12/12، فإن استبداله بفئة مختلفة يمكن أن يؤثر على الملاءمة الكهربائية لقنوات المحور ويعقد بدء التشغيل.
جدول المواصفات الرسمي هو بالضبط ما يسمح للمشتري بتجنب هذا الخطأ.
س5: ما الذي يجب التحقق منه قبل طلب هذه القطعة؟
يجب تأكيد مواصفات الطلب المثبتة أولاً، يليها اقتران محركات الآلة، وترتيب المحاور، وسياق أسلاك اللوحة.
نظرًا لأن الدليل يربط هذا الطراز بـ تطبيقات المجموعة أ / المجموعة أ، فإن هذا التجميع مفيد أيضًا أثناء التحقق. في أعمال الخدمة، النهج الأكثر أمانًا هو دائمًا مطابقة فئة المضخم الدقيقة قبل افتراض التوافق من المظهر وحده.
